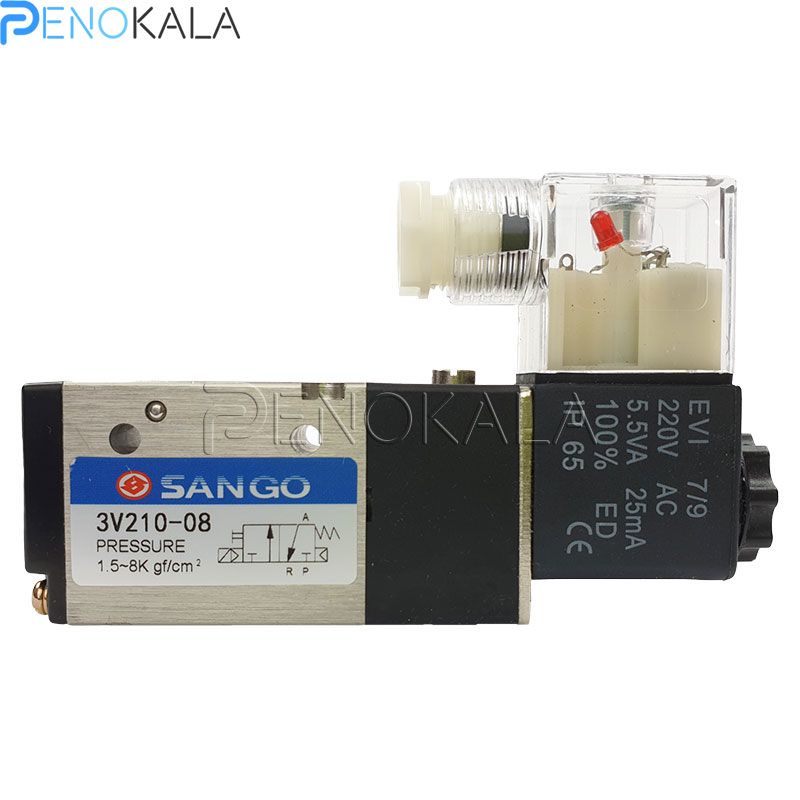

شیر برقی پنوماتیک 3/2 سایز 1/4 تک بوبین | سانگو

3 way 2 position pneumatic solenoid valve SANGO3 way 2 position pneumatic solenoid valve SANGO
برند:
دسته‌بندی: شناسه محصول: 3V210-08

شیر برقی پنوماتیک 3/2 ¼(1/4) تک بوبین سانگو، مخصوص کنترل جهت باد در سیستم های پنوماتیکی در صنایع ماشین سازی و اتوماسیون کارخانجات میباشد. که معمولا برای باز و بست کردن عملگر های پنوماتیکی مثل سیلندر، گریپر و... استفاده میشود. شیر برقی پنوماتیک 3/2 معمولا برای عملگر های سینگل اکت یا همان فنر برگشت استفاده میشود.

خرید بلوک زیر شیری پنوماتیک 3/2

در ادامه از قسمت "توضیحات" و "مشخصات فنی" بیشتر با شیر برقی پنوماتیک 3/2 آشنا شوید.

مزیت های شیر برقی پنوماتیک 3/2 سانگو
  • 1 سال گارانتی
  • استفاده از لوازم با کیفیت تایوانی
  • طول عمر بالا
  • بلوک ضد خش و زیبا
+ نمایش بیشتر

552,300 تومان

تحویل اکسپرس
پشتیبانی 24 ساعته
پرداخت در محل
7 روز ضمانت بازگشت
ضمانت اصل بودن کالا

توضیحات محصول

3 way 2 position pneumatic solenoid valve SANGO

کدگذاری:   شیر برقی پنوماتیک 3/2 با کد مشخصه 3V210-08 که با برند های مختلف در بازار ایران عرضه میشوند، همگی نشانگر یک نوع شیر برقی تک بوبین با 3 پرت و 2 وضعیت جهت دهی هستند که این سبک کد دهی شیر برقی های پنوماتیک ابتدا با توجه به شیر برقی های کتابی تایوانی با برند AirTAC که از معتبرترین برند های جهانی میباشد، مرسوم شده است و اکثر ثبت سفارشات شیر برقی پنوماتیک با توجه به این کدگذاری ها انجام میشود.

همین الان میتوانید معنی کدگذاری های شیر برقی های کتابی پنوماتیک ایرتک را از سایت ایرتک مشاهده کنید.

ویژگی های 3V210-08: تمامی شیر برقی ها با کد 3V210-08 چه در برند های تایوانی چه در برند های چینی به یک نوع شیر برقی با سایز تنه یا بلوک یکسان اشاره دارند، که اصطلاحا آن را شیر برقی پنوماتیک 3/2 مینامیم و از بخش مشخصات فنی محصول میتوانید اندازه ابعاد های مربوطه را بررسی کنید. 3V210-08 ها دارای یک پرت برای ورود سیال و یک پرت برای خروج سیال هستند که معمولا سیال را به یک سر یک عملگر پنوماتیک مثل سیلندر هدایت میکنند و سیال پس از برگشت از سیلند از تنها پرت تخلیه یا اگزاستی که روی شیر برقی تعبیه شده است به هوا تخلیه میشود. معمولا برای تخلیه هوا به محیط از اگزوز های پنوماتیکی استفاده میشود.

از سال 1394 شیر برقی های سانگو وارد بازار صنعتی ایران شده است، و تا به امروز یکی از موفق ترین شیر برقی ها دراین زمینه بوده است و به خاطر کیفیت منحصر به فرد و طراحی الهام گرفته از برندِ تایوانی شاکو و همینطور استفاده از لوازم تایوانی در آن همیشه مورد توجه قرار گرفته است. شیر برقی های وارداتی سانگو ساخت کشور چین میباشند، و تنها برند شیر برقی ای هست که با تمرکز روی کیفیت محصول، توانسته گارانتی شگفت انگیز به مشتریان خود ارائه دهد، و با اینکه 6 سال از عرضه این محصولات میگذرد ولی تا به حال هیچ مورد مرجوعی یا معیوبی به شرکت وجود نداشته است.

این شیر برقی های کنترل جهت پنوماتیک در انواع فرمان های 2/2، 3/2، 5/2، 5/3 (شیر برقی تک بوبین و دو بوبین) و سایز های ⅛(1/8)، ¼(1/4)، ⅜(3/8) و ½(1/2) و بوبین های 12V، 24V، 110V، 220V موجود میباشد.

شیر برقی کتابی 3 پرتِ 2 حالتِ تک بوبینِ سانگو که اصطلاحا شیر برقی 3/2 ¼ تک نامیده میشود و با کد محصول 3V210-08 معرفی میشود، عمدتا برای باز و بست کردن سیلندر های پنوماتیک به صورت اتوماتیک مورد استفاده قرار میگیرد، در نتیجه وظیفه آن کنترل سیستم های پنوماتیک از طریق کنترل عملگر های آن برای اتوماسیون صنعتی میباشد. همانطور که از نام آن پیداست این شیر برقی تک بوبین دارای 3 پرت میباشد که به وسیله آنها کنترل جهت جریان سیال بادی در دو حالت قابل کنترل است. همین الان مقاله مقایسه کاربرد های مختلف انواع شیر برقی های پنوماتیک و همینطور مقایسه کاربرد شیر برقی پنوماتیک 3/2 در دو تیپ کبریتی و کتابی را بخوانید.

اما کاربرد منحصر به فرد شیربرقی 3V210-08 نسبت به دیگر شیربرقی های موجود در سری 3V200 چیست ؟

با یک مثال به توضیح کاربرد شیر برقی پنوماتیک 3/2 میپردازیم؛ فرض کنید میخواهیم توسط شیر برقی پنوماتیک 3/2، یک سیلندر پنوماتیک یک طرفه یا فنربرگشت را کنترل کنیم. در این صورت شیلنگ ورودی فشار (P) را به پرت ورودی شیر برقی 3/2 که با حرف P روی محصول مشخص است وصل میکنیم و توسط یک شیلنگ دیگر پرت A یا خروجی شیر برقی 3/2 را به ته جک (کفشک) وصل میکنیم. شیر برقی پنوماتیک 3/2 دارای 3 پرت هوا یکی برای ورودی هوا یکی برای خروجی هوا و دیگری برای اگزاست یا تخلیه هوا میباشید. دو پرت ورود و خروج را که بررسی کردیم و تنها پرت اگزاست باقی ماند؛ معمولا برای پرت اگزاست از خفه کن های پنوماتیک یا همان اگزوز پنوماتیک استفاده میشود تا صدای تخلیه هوا را کم کند ولی در بعضی مواقع از این پرت میتوان به عنوان سیگنال دهنده به شیر های کنترل پیلوت دار دیگر استفاده کرد و دیگر مراحل سیستم اتوماتیک پنوماتیکی را به عمل درآورد.

به این علت که شیر برقی پنوماتیک 3/2 پرت خروجی (B) دیگری ندارد (برخلاف شیر برقی پنوماتیک5/2) نمیتوان از آن برای کنترل سیلندر های معمولی یا دو طرفه استفاده کرد و حتما لازم است که کنترل یکی از دو حالت حرکت شفت جک (به سمت داخل یا به سمت خارج) توسط عامل دیگری مثل فنر یا وزنه انجام شود. به عبارت دیگر، شیر برقی پنوماتیک 3/2 یا قادر است که شفت سیلندر پنوماتیک را به سمت داخل هدایت کند و یا شفت را به سمت خارج هدایت کند و برخلاف شیر برقی پنوماتیک 5/2 نمیتواند سیلندر را در هر دو جهت کنترل کند.

شیر برقی پنوماتیک 3/2 با کد مشخصه 3V210-08 در حالت نرمال (بدون تحریک برقی) به حالت بسته میباشد یا به اصطلاح شیر برقی NC نرمال میباشد؛ با توجه به مثال قبلی نرمال کلوز بودن یعنی اینکه تا زمانی که به شیر برقی پنوماتیک 3/2 برق نداده ایم، شفت سیلندر در حالت اولیه خود باقی خواهد ماند و به محض اینکه برق به شیر برقی 3/2 اعمال شود، هوای فشرده به پرت A هدایت میشود و شفت سیلندر بیرون خواهد آمد و به محض اینکه برق از شیر برقی 3/2 قطع شود فنر سیلندر یک طرفه باعث میشود که شفت به حالت اولیه بازگردد و هوای پشت پیستون را از طریق شیر برقی 3/2 و پرت اگزاست تخلیه کند.

نکته ریز و قابل توجهی که در این قسمت وجود دارد این است که آیا میتوان شیر برقی پنوماتیک 3/2 NC را به حالت نرمال اوپن استفاده کرد؟ بعضی ها با دیدن نقشه شیر برقی پنوماتیک 3/2 تصور میکنند که میتوان شیلنگ ورودی هوا را به پرت R یا اگزاست بست و از پرت A به عنوان خروجی هوا و از پرت P به عنوان پرت تخلیه هوا استفاده کرد! در حالی که این کار در تئوری و نقشه قابل انجام به نظر میرسد ولی در عمل این کار غیر ممکن است؛ چرا که عملکرد داخلی شیر برقی 3/2 به گونه ای طراحی شده است که هوا فقط میتواند در جهت فلش های نقشه در شیر برقی جریان یابد. با بستن شیلنگ ورودی به پرت اگزاست عملا ما قسمت فرمان شیر برقی پنوماتیک را از کار می‎‌اندازیم و دیگر گارد دستی و یا بوبین شیر برقی قادر نخواهند بود که جهت حرکت هوا را تغییر دهند.

شیر برقی پنوماتیک 3/2 به طریقه تحریک مغناطیسی توسط بوبین یا سیم پیچه(coil) عمل میکند به طوری که با حرکت دادن پلانجر در نهایت باعث حرکت اسپول شیر برقی پنوماتیک 3/2 میشود و جهت حرکت هوای فشرده را تغییر میدهد.

اجزای شیر برقی پنوماتیک 3/2

اجزای شیر برقی پنوماتیک 3/2:

  1. پیچ
  2. کفشک
  3. فنر
  4. بلوک
  5. اسپول
  6. محرک اسپول
  7. بخش فرمان یا کنترل کننده اسپول
  8. پلانجر
  9. آرماتور(آرمیچر) شیر برقی
  10. پلیت و پیچ های نگه دارنده بخش فرمان شیر برقی
  11. بوبین و سوکت ورودی برق
  12. مهره نگهدارنده بوبین
  13. گارد دستی
  14. خار نگه‌دارنده گارد دستی

برای اینکه شیر برقی به درستی کار کند لازم است که حتما شیلنگ ورودی به پرت P وصل شده باشد؛ چرا که با ورود هوای فشرده به پرت P هوا در داخل شیر برقی جریان یافته و در بخش فرمان (7) میماند و پلانجر(8) اجازه نمیدهد هوا پشت محرک اسپول (6) جمع شود و با اعمال جریان برق به بوبین، پلانجر حرکت کرده و هوا پشت محرک اسپول جمع شده و اسپول به حرکت درمی‌آید و شیر به درستی کار میکند؛ ولی اگر همانند موضوعی که در بخش “کاربرد شیر برقی پنوماتیک 3/2” بررسی شد، برای استفاده از شیر در حالت نرمال اوپن، شیلنگ ورودی هوا را به پرت R وصل کنیم، هوا به درستی داخل شیر برقی جریان نمی‎‌یابد و حتی با حرکت پلانجر، باز هم هوایی وجود ندارد که پشت محرک (6) جمع شده و اسپول را حرکت دهد. به همین دلیل در صورتی که هوا به پرت اگزاست شیر برقی پنوماتیک 3/2 وصل شود، شیر به درستی عمل نمیکند.

در اصل روش کار شیر برقی 3/2 با باز کردن روزنه ای(اورفیس) برای پر کردن هوا پشت محرک اسپول(6) و حرکت دادن اسپول میباشد و با اشتباه بسته شدن شیلنگ ورودی به پرت R کل این پروسه مختل میشود.

بررسی تخصصی

3 way 2 position pneumatic solenoid valve SANGO
سایز رزوه
سایز رزوه پُرت های ورودی
¼ (1/4) اینچ
سایز رزوه پُرت های تخلیه
¼ (1/4) اینچ
سایز رزوه پُرت های خروجی
¼ (1/4) اینچ
تعداد پُرت یا کانکشن
تعداد کل پُرت ها
3
تعداد پُرت های ورودی
1
تعداد پُرت های خروجی
1
تعداد پرت های تخلیه (اگزاست)
1
مشخصات کلی
متریال (جنس) بدنه اصلی
آلومینیوم
رنگ
نقره ای
گارانتی
12 ماهه
حداکثر فشار قابل تحمل
12 بار
دمای کاری
5 تا 50 درجه سانتی گراد
پیلوت
ندارد
فشار کاری
1.5 بار تا 8 بار
بوبین
تعداد بوبین
تک بوبین
عایق کاری
IP65
مصرف انرژی
5.5VA 220V , 4.8W 24V
ولتاژ
AC24V

AC110V

AC220V

DC24V

DC12V
آکس بندی جا پیچ ها
فاصله جا پیچ های افقی
25 میلی متر
فاصله جا پیچ های عمودی در نمودار x
17
فاصله جا پیچ های عمودی در نمودار y
30 میلی متر
سایر ویژگی‌ها
گارد دستی
دارد (فلزی)
