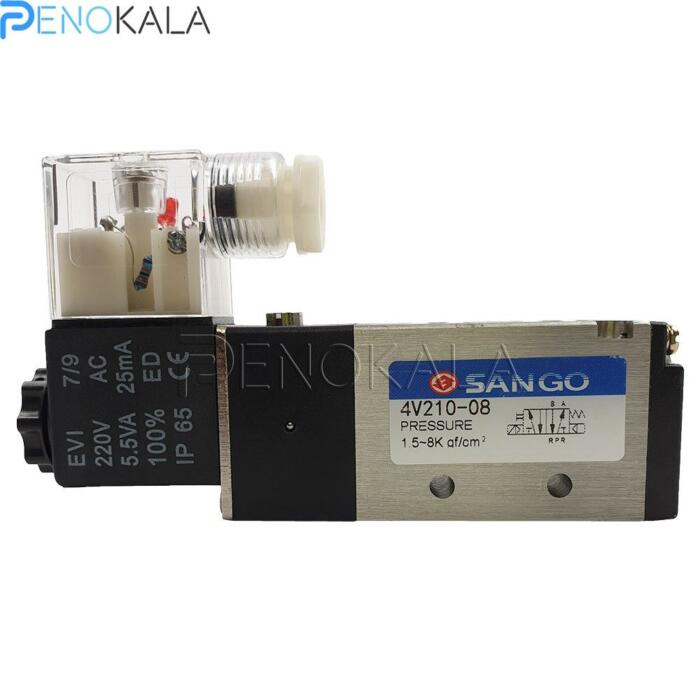

شیر برقی پنوماتیک 5/2 سایز 1/4 تک بوبین | سانگو

شیر برقی پنوماتیک 5/2 ¼(1/4) تک بوبین سانگو، مخصوص کنترل جهت باد در سیستم های پنوماتیکی در صنایع ماشین سازی و اتوماسیون کارخانجات میباشد. که معمولا برای باز و بست کردن عملگر های پنوماتیکی مثل سیلندر، گریپر، اکچویتور و… استفاده میشود. در ادامه از قسمت “توضیحات” و “مشخصات فنی” بیشتر با شیر برقی آشنا شوید.

همین الان مقاله مقایسه کاربرد انواع شیر برقی های پنوماتیک را از پایگاه دانش پنوکالا مطالعه کنید.

 بررسی اجمالی شیر برقی پنوماتیک 5/2

کدگذاری:   شیر برقی پنوماتیک 5/2 با کد مشخصه 4V210-08 که با برند های مختلف در بازار ایران عرضه میشوند، همگی نشانگر یک نوع شیر برقی تک بوبین با 5 پرت و 2 وضعیت جهت دهی هستند که این سبک کد دهی شیر برقی های پنوماتیک ابتدا با توجه به شیر برقی های کتابی تایوانی با برند AirTAC که از معتبرترین برند های جهانی میباشد، مرسوم شده است و اکثر ثبت سفارشات شیر برقی پنوماتیک با توجه به این کدگذاری ها انجام میشود.

همین الان میتوانید معنی کدگذاری های شیر برقی های کتابی پنوماتیک ایرتک را از سایت ایرتک مشاهده کنید.

ویژگی های 4V210-08: تمامی شیر برقی ها با کد 4V210-08 چه در برند های تایوانی چه در برند های چینی اشاره به یک نوع شیر برقی با سایز تنه یا بلوک یکسان دارند، که اصطلاحا آن را شیر برقی پنوماتیک 5/2 مینامیم و از بخش مشخصات فنی محصول میتوانید اندازه ابعاد های مربوطه را بررسی کنید. 4V210-08 ها دارای یک پرت برای ورود سیال و دو پرت برای خروج سیال هستند که معمولا سیال را به دو سر یک عملگر پنوماتیک مثل سیلندر هدایت میکنند و سیال پس از برگشت از سیلند از دو پرت تخلیه یا اگزاستی که روی شیر برقی تعبیه شده است به هوا تخلیه میشود.

معرفی شیر برقی های سانگو

از سال 1394 شیر برقی های سانگو وارد بازار صنعتی ایران شده است، و تا به امروز یکی از موفق ترین شیر برقی ها دراین زمینه بوده است و به خاطر کیفیت منحصر به فرد و طراحی الهام گرفته از برندِ تایوانی شاکو و همینطور استفاده از لوازم تایوانی در آن همیشه مورد توجه قرار گرفته است. شیر برقی های وارداتی سانگو ساخت کشور چین میباشند، و تنها برند شیر برقی ای هست که با تمرکز روی کیفیت محصول، توانسته گارانتی شگفت انگیز به مشتریان خود ارائه دهد، و با اینکه 6 سال از عرضه این محصولات میگذرد ولی تا به حال هیچ مورد مرجوعی یا معیوبی به شرکت وجود نداشته است.

این شیر برقی های کنترل جهت پنوماتیک در انواع فرمان های 2/2، 3/2، 5/2، 5/3 (شیر برقی تک بوبین و دو بوبین) و سایز های ⅛(1/8)، ¼(1/4)، ⅜(3/8) و ½(1/2) و بوبین های 12V، 24V، 110V، 220V موجود میباشد.

کاربرد شیر برقی کتابی پنوماتیک 5/2 ¼

شیر برقی کتابی 5 پرتِ 2 حالتِ تک بوبینِ سانگو که اصطلاحا شیر برقی 5/2 ¼ تک نامیده میشود و با کد محصول 4V210-08 معرفی میشود، عمدتا برای باز و بست کردن سیلندر های پنوماتیک به صورت اتوماتیک مورد استفاده قرار میگیرد، در نتیجه وظیفه آن کنترل سیستم های پنوماتیک برای اتوماسیون صنعتی میباشد. همانطور که از نام آن پیداست این شیر برقی تک بوبین دارای 5 پرت ورودی و خروجی میباشد که به وسیله آنها کنترل جهت جریان سیال بادی در دو حالت قابل کنترل است که به صورت مفصل در مورد نحوه نصب و ورودی خروجی های آن در مقاله کاربرد و عملکرد شیر برقی 5/2 توضیح داده ایم و البته این که تنها با یک جریان الکتریکی به صورت صفر و یک میتوانیم حالت شیر برقی را تغییر دهیم یا به عبارتی جهت جریان سیال را تغییر دهیم.

اما کاربرد منحصر به فرد شیربرقی 4V210-08 نسبت به دیگر شیربرقی های موجود در سری 4V200 چیست ؟

پس از نصب صحیح شیربرقی به یک سیلند پنوماتیک و با در نظر گرفتن اینکه در ابتدای کار شفت سیلندر به طور کامل داخل لوله سیلندر قرار دارد یا به اصطلاح سیلندر بسته است؛ اگر سیستم پر باد شود شیر برقی جهت جریان باد را به ته جک یا کفشک جک پنوماتیک هدایت کرده و باعث بیرون آمدن کامل شفت جک خواهد شد؛ در صورتی که با جریان برق بوبین شیر برقی را تحریک کنیم، شیر برقی تغییر جهت باد را اعمال کرده و جریان باد را به سر جک یا گلویی جک هدایت خواهد کرد؛ در نتیجه شفت سیلندر به طور کامل (تا زمانی که برق قطع نشده است) داخل لوله سیلندر باز خواهد گشت.

به طور کلی فهمیدیم که با شیر برقی 4V210-08 میتوانیم شفت را با یک سیگنال برقی به طور کامل باز یا بسته کنیم اما نمیتوانیم شفت را تا نصفه باز کنیم و نگهداریم و یا با دو سیگنال مجزا شیر برقی را کنترل کنیم، برای این کار به ترتیب باید از شیر برقی 4V230-08 یا 4V220-08 استفاده کنیم.

عملکرد شیر برقی پنوماتیک 5/2

شیر برقی پنوماتیک 5/2 به طریقه تحریک مغناطیسی توسط بوبین یا سیم پیچه(coil) عمل میکند به طوری که با حرکت دادن پلانجر در نهایت باعث حرکت اسپول شیر برقی پنوماتیک 5/2 میشود و جهت حرکت هوای فشرده را تغییر میدهد.
