لوازم جانبی جک پنوماتیک چیست و چه کاربردی دارد؟
لوازم جانبی جک پنوماتیک مجموعه‌ای از قطعات کمکی هستند که عملکرد، دوام و کارایی جک را بهبود می‌بخشند. این تجهیزات شامل انواع اتصالات، پایه‌های نگهدارنده، ضربه‌گیرها، سنسورها و شیلنگ پنوماتیک می‌شوند. لوازم جانبی جک پنوماتیک مثل نبشی جک پنوماتیک،کاربرد اصلی آن برای جلوگیری از آسیب دیدن جک و دیگر قطعات صنعتی و ایمنی پرسنل کارگاه است . در واقع، بدون لوازم جانبی مناسب، حتی بهترین جک‌ها نیز عملکرد ایده‌آل نخواهند داشت. به همین دلیل، شناخت و انتخاب صحیح این قطعات اهمیت بالایی دارد. در فروشگاه اینترنتی پنوکالا، مجموعه‌ای کامل از لوازم جانبی جک پنوماتیک از برندهای معتبر با کیفیت بالا و قیمت مناسب ارائه میشود.
استفاده از سنسور جک پنوماتیک (سنسور مغناطیسی) برای تشخیص موقعیت پیستون و کنترل دقیق‌تر حرکت جک استفاده میشود.
انواع لوازم جانبی جک پنوماتیک
لوازم جانبی جک پنوماتیک شامل قطعاتی هستند که برای نصب، اتصال، نگهداری و بهبود عملکرد جک در مدار پنوماتیک استفاده می‌شوند. هر کدام از این قطعات پنوماتیک با توجه به نوع جک، محل نصب و نحوه حرکت مکانیزم کاربرد متفاوتی دارند. پایه و براکت برای نصب جک، اتصالات سر جک و اتصال چشمی برای ارتباط میله جک با مکانیزم، اتصالات شناور برای جبران ناهم‌راستایی و دوشاخه برای ایجاد اتصال مناسب در انتهای جک استفاده می‌شوند. همچنین لولاهای جک برای نصب‌های دارای حرکت زاویه‌ای و شیر تخلیه سریع برای تخلیه سریع هوای فشرده در مدار جک کاربرد دارند.در ادامه کامل به هرکدام از این محصولات پرداخته شده است و شما میتوانید اطلاعات دقیق تر و فنی تر را در داخل محصولات مشاهده کنید.

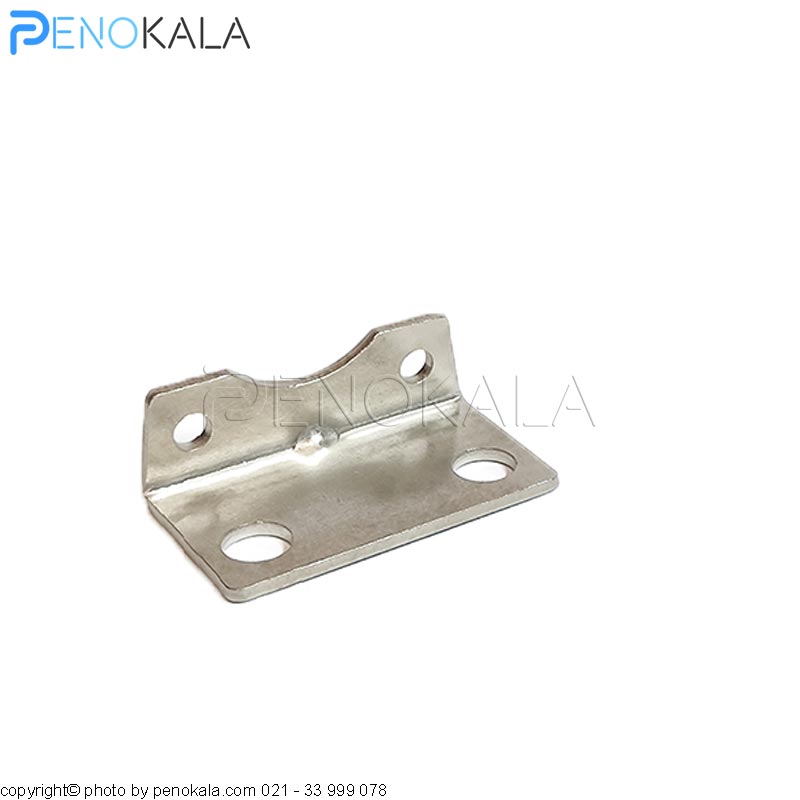

پایه و براکت جک پنوماتیک
پایه و براکت جک پنوماتیک برای نصب جک روی شاسی، بدنه دستگاه استفاده می‌شوند. انتخاب نوع پایه به نحوه قرارگیری جک، میزان حرکت و محل اتصال آن بستگی دارد. در مدل‌های لولایی، پایه امکان چرخش جک را هنگام حرکت فراهم می‌کند و در مدل‌های ثابت، جک در موقعیت مشخص روی سازه قرار می‌گیرد.
کاربردهای پایه و براکت جک پنوماتیک:
- نصب جک روی سازه و تجهیزات صنعتی
- ثابت‌کردن جک در محل مورد نظر
- ایجاد اتصال لولایی در مدل‌های مناسب
- هماهنگ‌کردن محل نصب جک با مکانیزم دستگاه
- کاهش فشار نامناسب ناشی از نصب نادرست جک
محصولات مرتبط در پنوکالا:
- پایه لولایی جک پنوماتیک 45 درجه

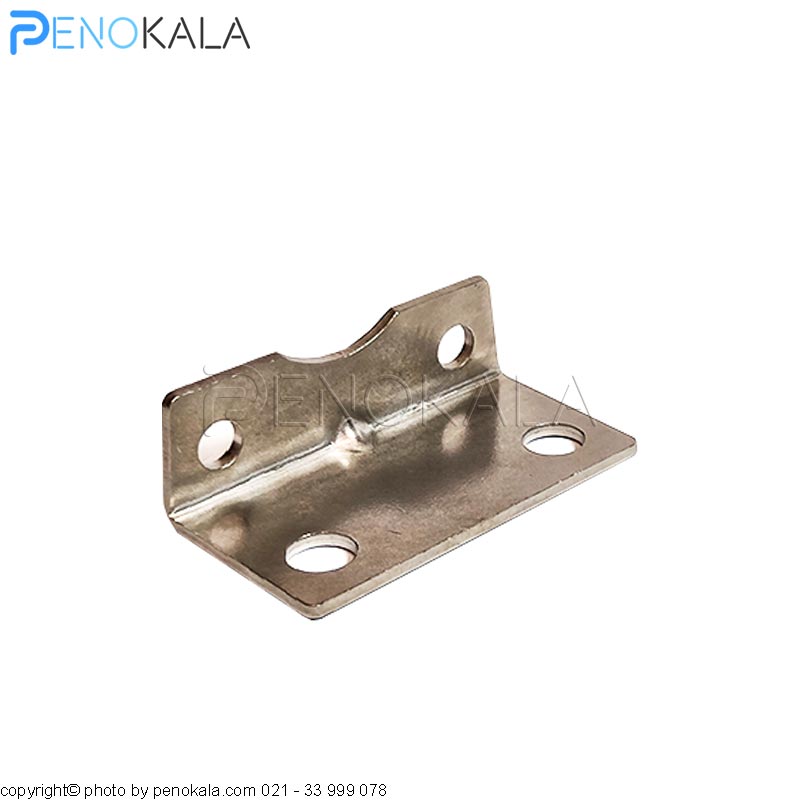

- نبشی جک پنوماتیک
- لولای جک قلمی
- لولا جک پنوماتیک 180 درجه
- لولای جک پنوماتیک ISO 32
اتصال چشمی جک پنوماتیک

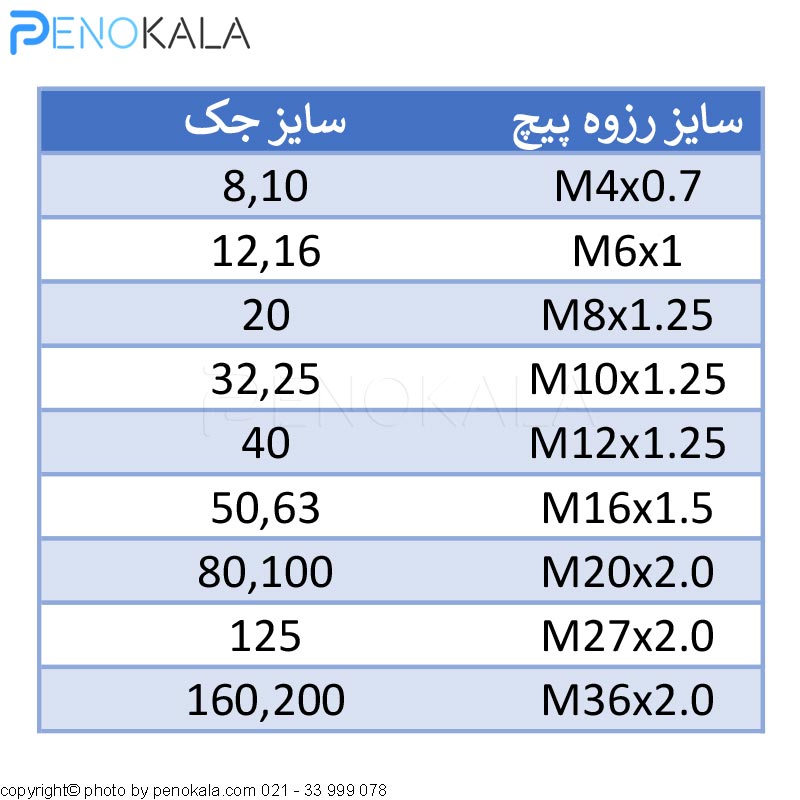

اتصال چشمی جک پنوماتیک در انتهای میله جک (شفت) نصب میشود و برای اتصال جک به بخش متحرک دستگاه یا مکانیزم مورد نظر کاربرد دارد. این نوع اتصال با توجه به شکل چشمی و نحوه نصب، امکان انتقال حرکت خطی جک به مکانیزم را فراهم می‌کند. انتخاب اتصال چشمی باید بر اساس سایز جک، ابعاد رزوه میله و نوع اتصال مورد نیاز انجام شود.
نکته: اسم بازاری انصال چشمی به چشمی قور قوری است ولی اسم علمی آن (fish eye) هست و با این نام ها شناخته میشود.
کاربردهای اتصال چشمی جک پنوماتیک:
- اتصال میله جک به مکانیزم دستگاه
- انتقال حرکت خطی جک به قطعه متحرک
- استفاده در مکانیزم‌هایی که نیاز به اتصال چشمی دارند
- ایجاد اتصال مناسب در انتهای میله جک
- استفاده در سیستم‌های پنوماتیک با جک‌های سایز مختلف
محصولات مرتبط در پنوکالا:
- اتصال چشمی جک پنوماتیک مدل POS | گریس خور، راست گرد
- اتصال چشمی جک پنوماتیک مدل PHS | گریس خور

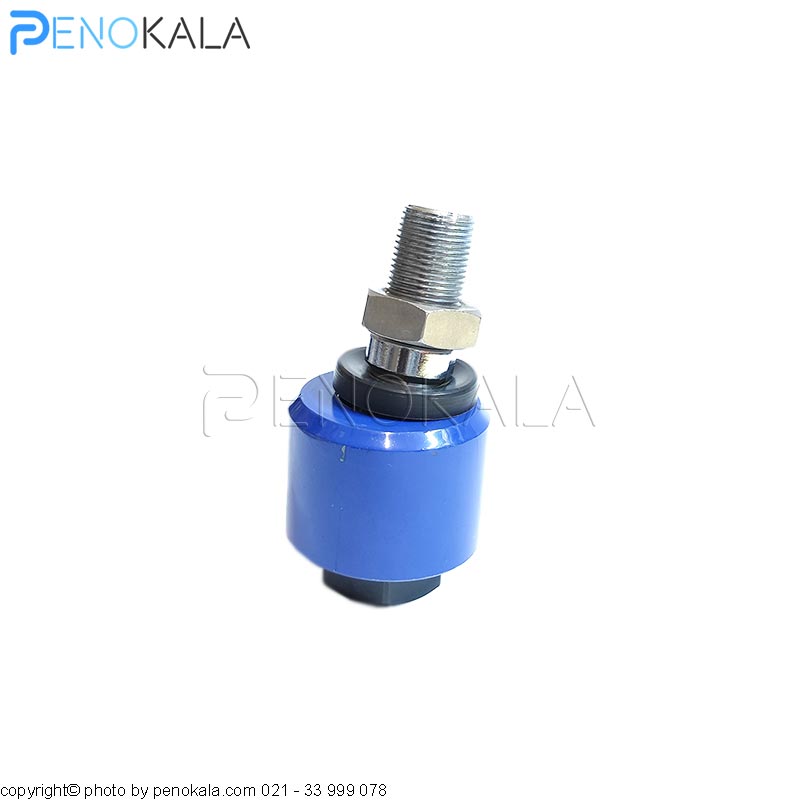

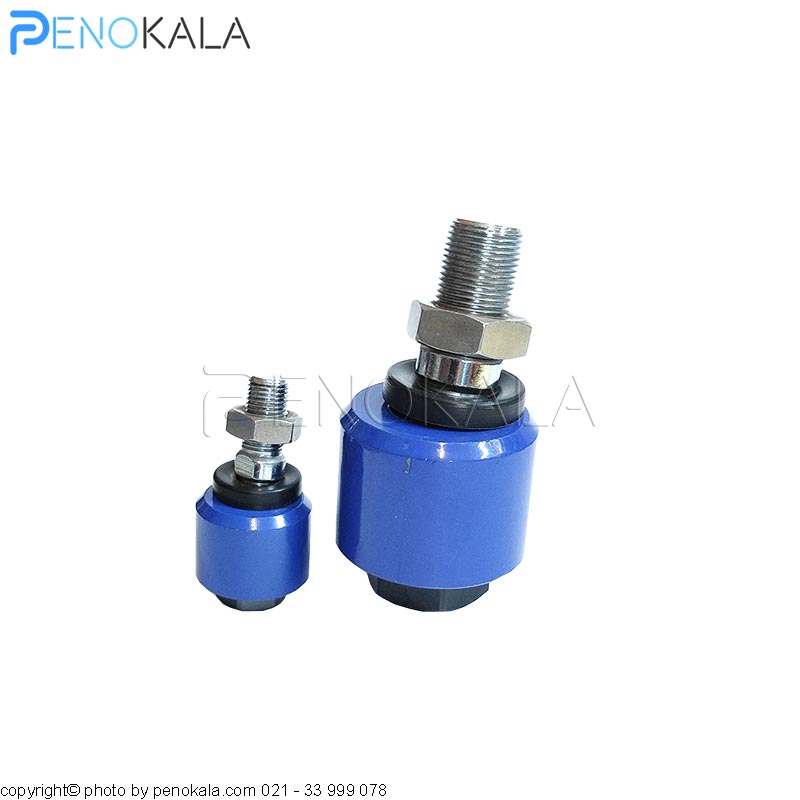

اتصال شناور جک پنوماتیک
اتصال شناور جک پنوماتیک (Floating Joint) برای اتصال میله جک به مکانیزم دستگاه استفاده میشود و در شرایطی کاربرد دارد که بین محور جک و قطعه متحرک، مقدار کمی ناهم‌راستایی یا انحراف وجود داشته باشد. این قطعه با ایجاد آزادی حرکت محدود در محل اتصال، فشار جانبی واردشده به میله جک را کاهش می‌دهد و از وارد شدن نیروی نامناسب به جک جلوگیری می‌کند.
کاربردهای اتصال شناور جک پنوماتیک:
- اتصال میله جک به قطعات متحرک
- جبران مقدار کمی ناهم‌راستایی بین جک و مکانیزم
- کاهش فشار جانبی روی میله جک
- استفاده در مکانیزم‌هایی که حرکت کاملاً هم‌محور نیست
- بهبود نحوه انتقال حرکت جک به مکانیزم
محصولات مرتبط در پنوکالا:
- اتصال سرجک شناور پنوماتیک مدل F
- اتصال شناور جک پنوماتیک مدل F
دوشاخه سر جک پنوماتیک
دوشاخه سر جک پنوماتیک (Floating Joint) قطعه‌ای دوشاخه‌ای است که در انتهای میله جک قرار می‌گیرد و امکان ایجاد اتصال پینی و لولایی را فراهم می‌کند. در این نوع اتصال، پین از سوراخ‌های دو طرف دوشاخه عبور کرده و قطعه مقابل بین دو بازوی دوشاخه قرار می‌گیرد. به این ترتیب، هنگام حرکت رفت و برگشتی جک، امکان حرکت زاویه‌ای قطعه متصل نیز وجود دارد.
کاربردهای دوشاخه سر جک پنوماتیک:
- اتصال میله جک به مکانیزم دستگاه
- انتقال حرکت رفت و برگشتی جک
- ایجاد اتصال پینی در انتهای میله
- استفاده در مکانیزم‌های متحرک و لولایی
- اتصال جک به اهرم یا قطعه مکانیکی
محصولات مرتبط در پنوکالا:
- دو شاخه سر جک پنوماتیک ایرانی ساده | سایز جک 16 تا 200
- دوشاخه سرجک پنوماتیک سایز 32 تا 250 ایرانی

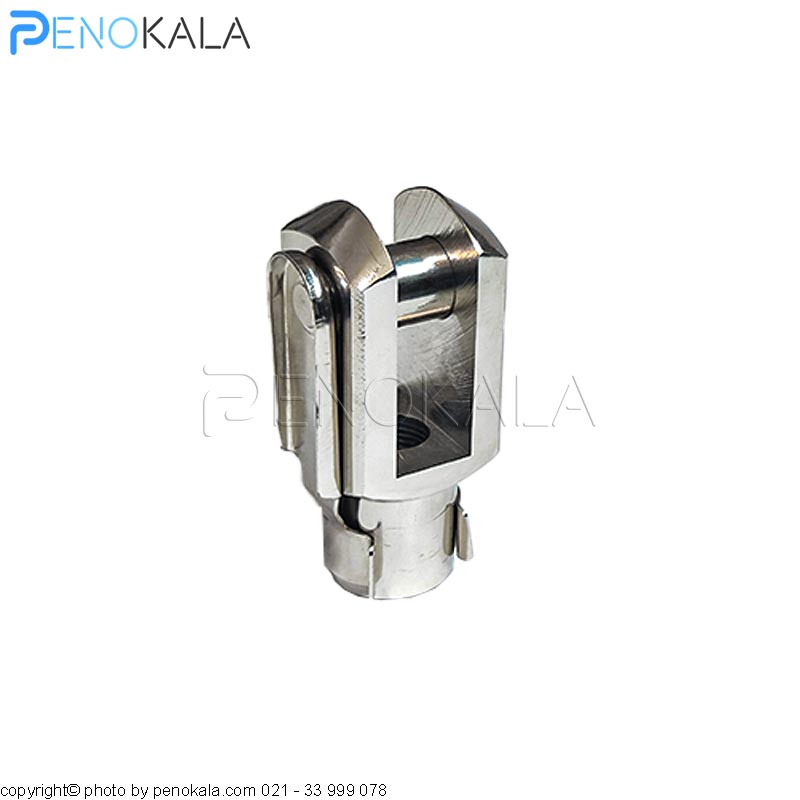

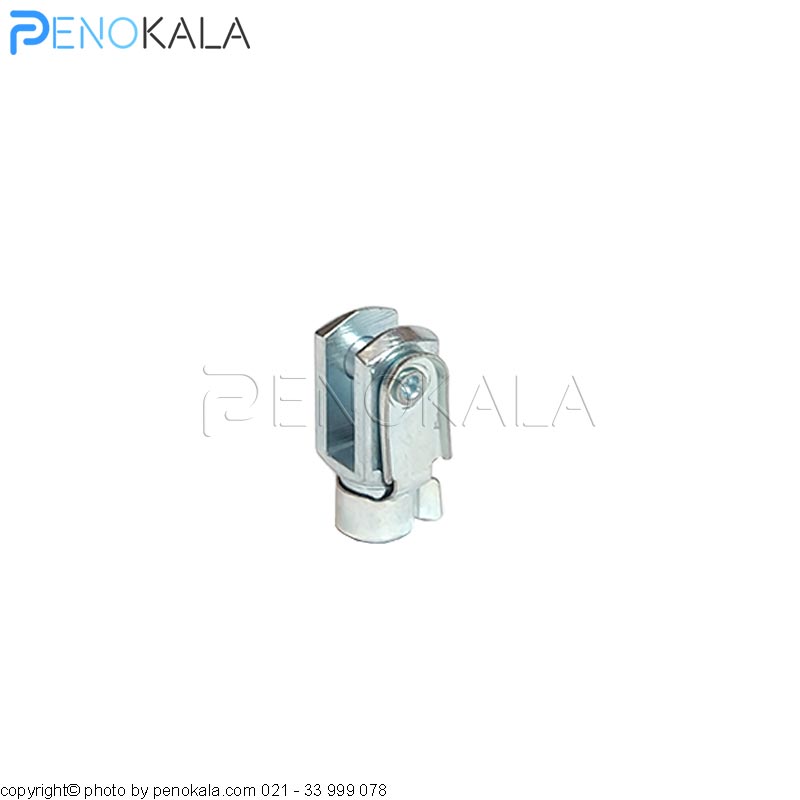

- دوشاخه کلیپسی جک پنوماتیک

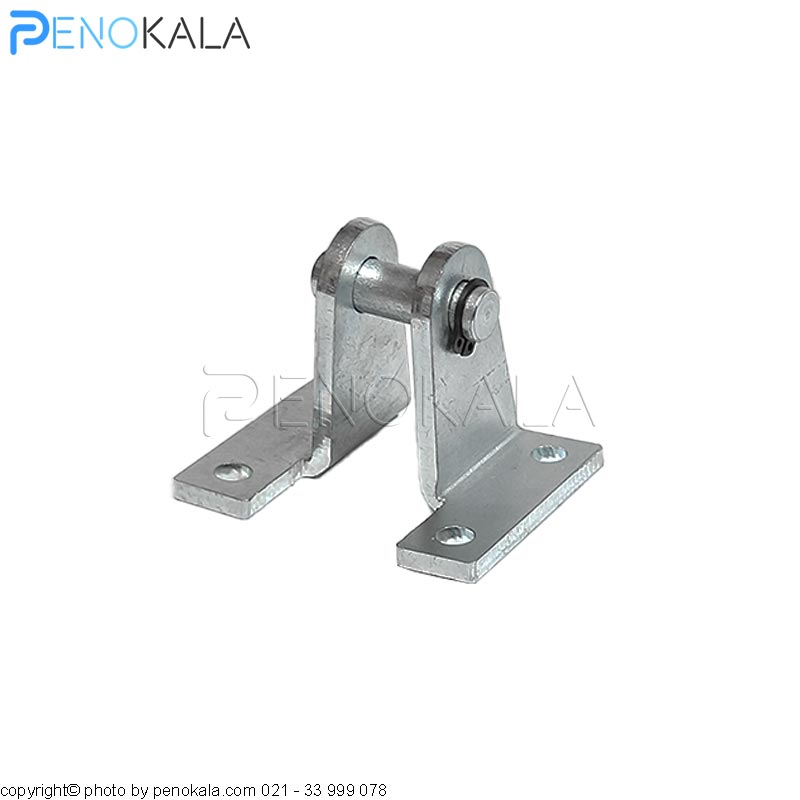

لولا و اتصالات لولایی جک پنوماتیک
لولا و اتصالات لولایی جک پنوماتیک برای نصب جک در مکانیزم‌هایی استفاده می‌شوند که جک هنگام عملکرد نیاز به حرکت زاویه‌ای یا چرخش حول یک محور دارد. این قطعات با توجه به نوع طراحی، در قسمت انتهایی یا محل نصب جک قرار می‌گیرند و امکان حرکت آزادانه جک یا میله آن را در محدوده مشخص فراهم می‌کنند.
کاربردهای لولا و اتصالات لولایی:
- نصب جک در مکانیزم‌های دارای حرکت زاویه‌ای
- ایجاد امکان چرخش جک حول محور لولا
- استفاده در جک‌های قلمی و جک‌های استاندارد
- اتصال جک به شاسی یا بخش متحرک دستگاه
- هماهنگ‌کردن حرکت جک با مسیر مکانیزم
محصولات مرتبط در پنوکالا:

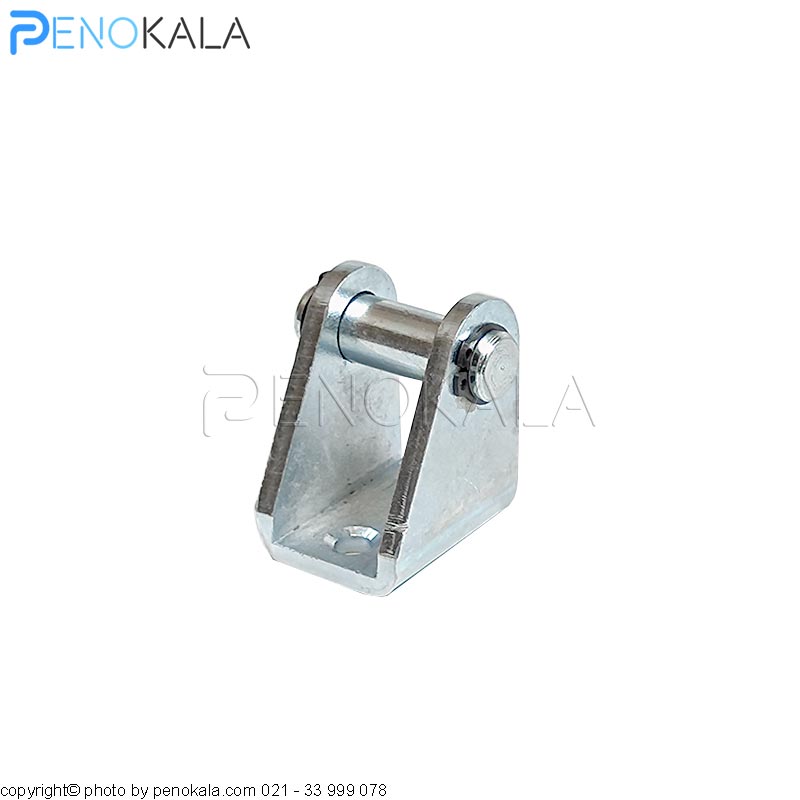

- لولای جک قلمی پنوماتیک

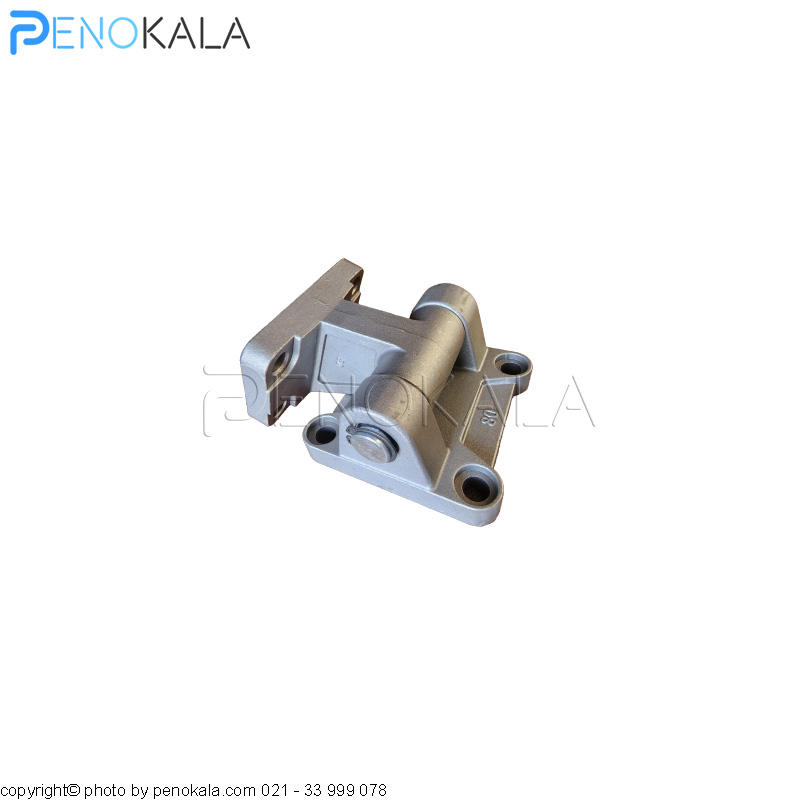

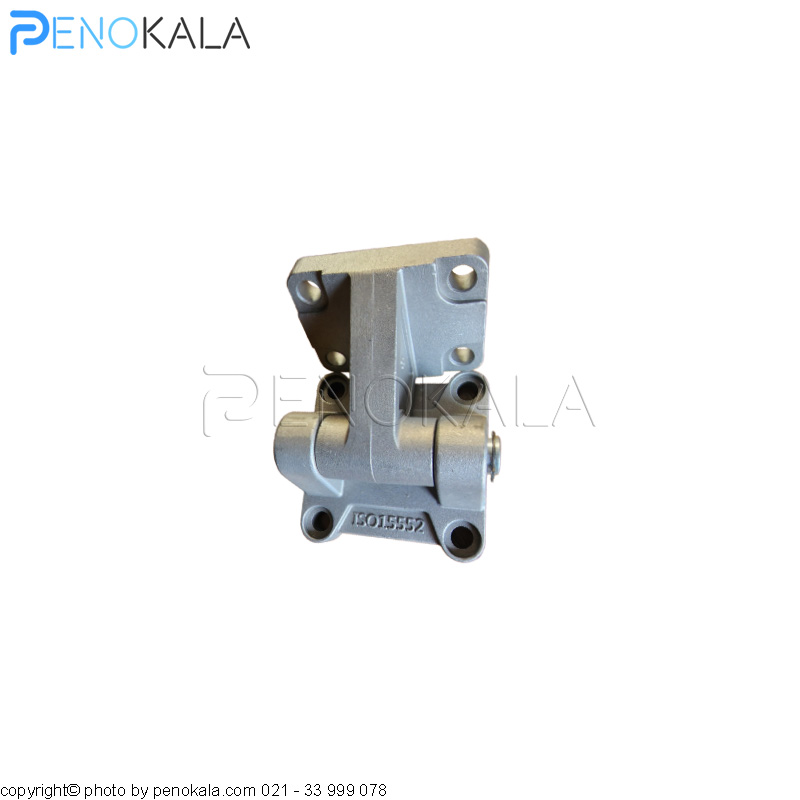

- لولا جک پنوماتیک 180 درجه
- لولای جک پنوماتیک ISO 32 ساخت ترک
شیر تخلیه سریع جک پنوماتیک
شیر تخلیه سریع (Quick Exhaust Valve) برای تخلیه مستقیم و سریع هوای فشرده از مدار جک پنوماتیک استفاده میشود. این شیر معمولاً در نزدیکی پورت جک نصب میشود تا هوای خروجی به‌جای برگشت به سمت شیر کنترل، مستقیماً از مسیر خروجی تخلیه شود. این کار می‌تواند سرعت تخلیه هوا و در نتیجه سرعت حرکت جک را افزایش دهد.
کاربردهای شیر تخلیه سریع:
- افزایش سرعت تخلیه هوای جک
- کاهش زمان برگشت یا رفت جک
- استفاده در مدارهایی که سرعت عملکرد جک اهمیت دارد
- کاهش مسیر عبور هوای خروجی در مدار
محصول مرتبط در پنوکالا:

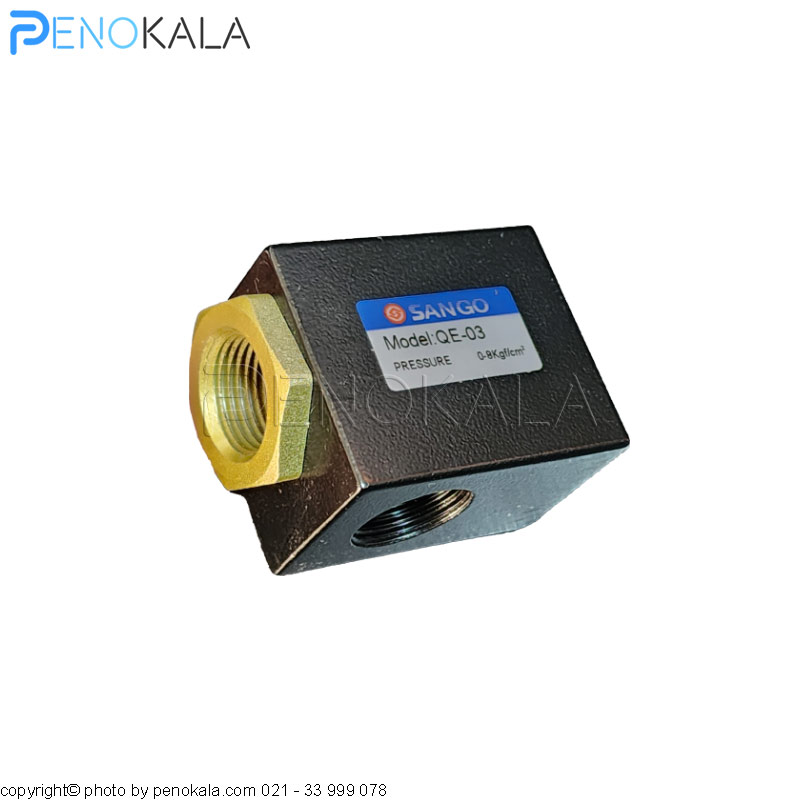

- شیر تخلیه سریع کتابی مدل QE-03 برند SANGO
نکات مهم هنگام خرید لوازم جانبی جک پنوماتیک
برای انتخاب لوازم جانبی جک پنوماتیک، فقط توجه به نام قطعه کافی نیست و باید مشخصات آن با جک و مکانیزم دستگاه هماهنگ باشد. سایز جک پنوماتیک یکی از موارد مهم در انتخاب این قطعات است و هر پایه، اتصال یا دوشاخه باید متناسب با قطر جک و ابعاد آن انتخاب شود.نوع اتصال و نحوه نصب جک نیز باید بررسی شود. اتصال چشمی، دوشاخه، اتصال شناور و پایه‌های جک هر کدام برای شرایط نصب متفاوتی استفاده می‌شوند. همچنین قطر رزوه، فاصله سوراخ‌ها، قطر پین و سایر ابعاد قطعه باید با جک و مکانیزم دستگاه مطابقت داشته باشد.
در زمان خرید باید شرایط کاری و محیط استفاده نیز در نظر گرفته شود. دما، رطوبت، گردوغبار و میزان بار واردشده به مکانیزم می‌توانند روی انتخاب نوع و جنس لوازم جانبی تأثیر بگذارند. در مکانیزم‌هایی که جک حرکت زاویه‌ای دارد یا با نیروی جانبی مواجه است، استفاده از اتصال مناسب اهمیت بیشتری پیدا می‌کند.
در نهایت، تمام قطعات جانبی باید با یکدیگر و با ساختار جک پنوماتیک سازگار باشند. انتخاب صحیح پایه، اتصال انتهای میله و سایر متعلقات می‌تواند از وارد شدن فشار نامناسب به جک جلوگیری کرده و عملکرد مکانیزم را بهتر کند.
لوازم جانبی جک پنوماتیک نقش بسیار مهمی در کارایی، ایمنی و طول عمر سیستم‌های پنوماتیکی و خود جک پنوماتیک دارند. انتخاب این تجهیزات باید با دقت و بر اساس نیاز واقعی سیستم انجام شود. از اتصالات رزوه‌ای و کوپلینگ‌ها گرفته تا پایه‌های نگهدارنده، هر کدام وظیفه خاصی را در بهبود عملکرد جک ایفا می‌کنند. توجه به جنس، نوع کاربرد و شرایط محیطی، نکاتی حیاتی در انتخاب و خرید لوازم جانبی جک پنوماتیک است. اگر این نکات رعایت نشود، ممکن است با کاهش راندمان و خرابی سریع جک مواجه شوید. خوشبختانه فروشگاه اینترنتی پنوکالا با ارائه محصولات متنوع، مشخصات فنی دقیق، مشاوره رایگان و ارسال سریع، راهی مطمئن برای خرید لوازم جانبی جک پنوماتیک فراهم کرده است. با انتخاب هوشمندانه این تجهیزات، نه تنها عملکرد سیستم خود را بهینه می‌کنید، بلکه هزینه‌های تعمیر و توقف را نیز به حداقل می‌رسانید. اگر نیاز به راهنمایی دارید، کارشناسان پنوکالا در کنار شما هستند.
