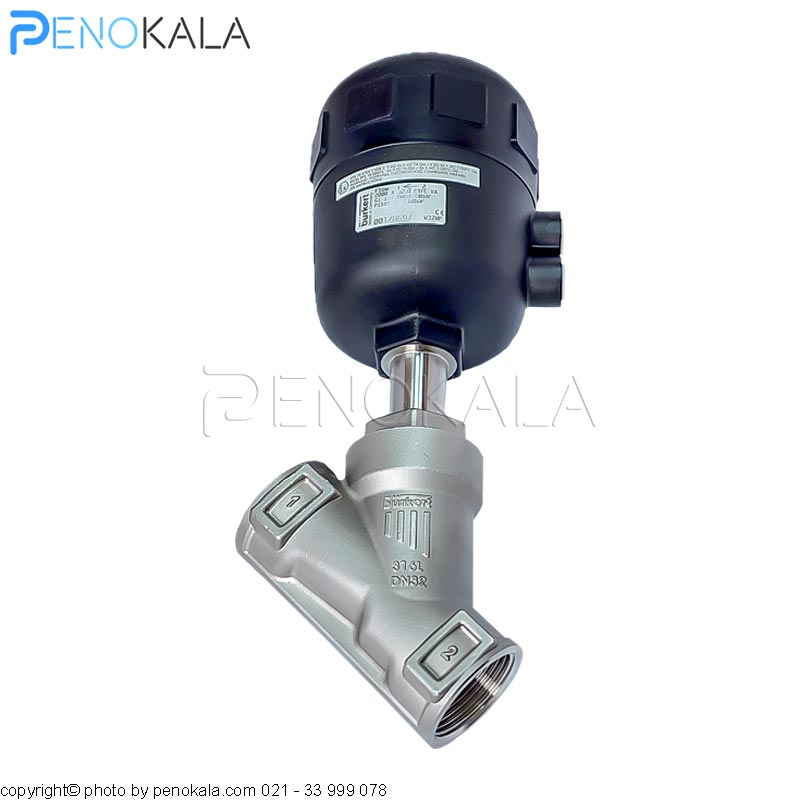

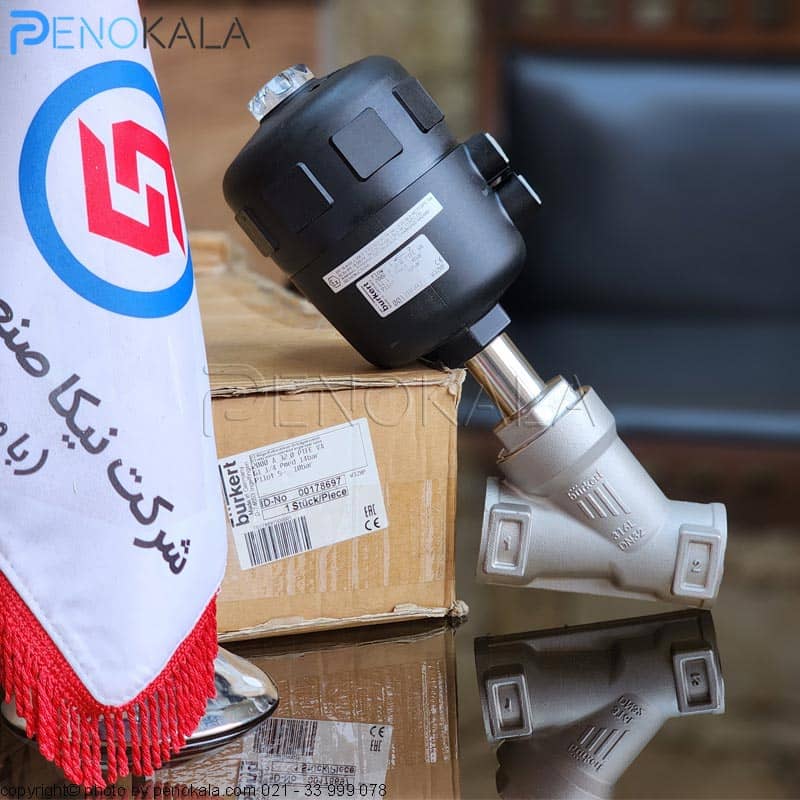

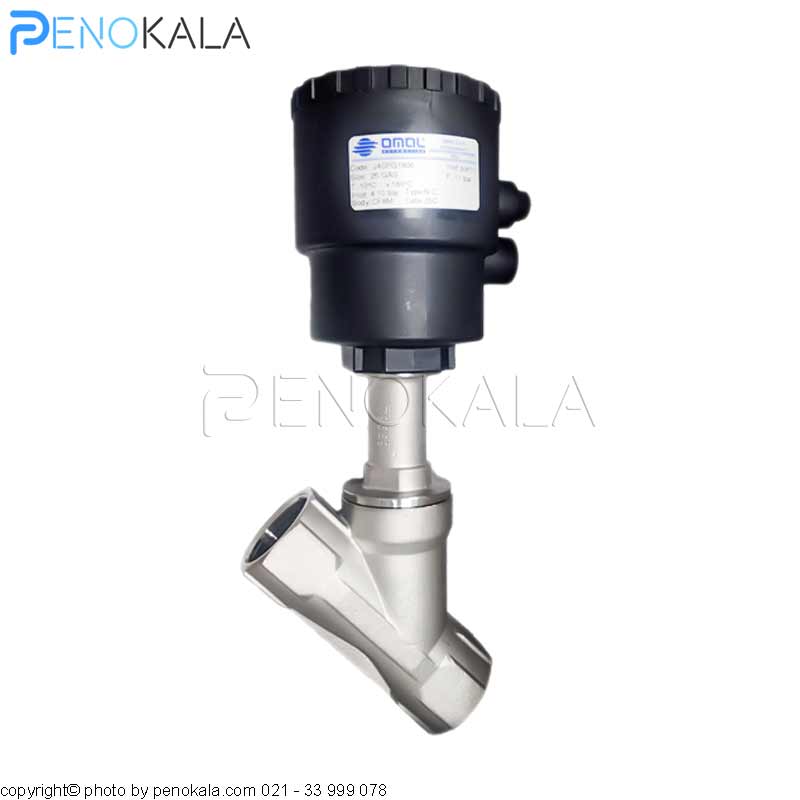

انگل ولو پنوماتیک چیست و چگونه عمل میکند؟
انگل ولو پنوماتیک یکی از انواع شیرهای کنترل جریان است که با استفاده از نیروی هوای فشرده (پنوماتیک) باز و بسته میشود. این شیرها معمولاً به صورت زاویهدار طراحی شدهاند و بدنهای مقاوم از جنس استیل یا برنج دارند. عملکرد اصلی آنها مبتنی بر پیستونی است که با فرمان پنوماتیکی حرکت میکند و باعث باز یا بسته شدن مسیر سیال میشود. در قسمت فوقانی شیر، یک عملگر پنوماتیکی قرار دارد که با دریافت هوای فشرده، نیروی لازم برای جابهجایی ساقه شیر را فراهم میکند. انگل ولوها معمولاً در مسیرهای عبور بخار، آب، گاز، هوای فشرده یا مایعات شیمیایی مورد استفاده قرار میگیرند. طراحی زاویهدار آنها باعث میشود افت فشار در جریان به حداقل برسد و امکان عبور دبی بالا فراهم شود. این ویژگیها انگل ولو را به گزینهای مناسب برای سیستمهایی با کنترل دقیق و عملکرد سریع تبدیل کردهاند. در صنایع غذایی، دارویی، نساجی، و سیستمهای خنککاری صنعتی کاربرد فراوان دارد.
تفاوت انگل ولو پنوماتیک با شیر برقی معمولی در چیست؟
در نگاه اول، انگل ولو پنوماتیک و شیر برقی هر دو برای کنترل جریان سیال در سیستمها طراحی شدهاند، اما تفاوتهای مهمی بین آنها وجود دارد. شیر برقی معمولی با استفاده از تحریک الکترومغناطیسی (سلونوئید) عمل میکند، در حالی که انگل ولو پنوماتیک با نیروی هوای فشرده کار میکند. این تفاوت در منبع تحریک، عملکرد، سرعت و قدرت کاری آنها را تحت تأثیر قرار میدهد. انگل ولوها معمولاً برای کنترل جریانهای با حجم بالا و فشار زیاد مناسبترند و به دلیل طراحی مکانیکی خاص خود، عمر مفید بالاتری نسبت به شیر برقی دارند. همچنین، در سیستمهایی که ایمنی و سرعت باز و بسته شدن اهمیت بالایی دارد، انگل ولو عملکرد دقیقتری ارائه میدهد. از طرفی، شیرهای برقی برای سیستمهای سادهتر و کنترل از راه دور مناسب هستند. یکی دیگر از تفاوتهای کلیدی، در قابلیت نگهداری و تعمیرات است؛ انگل ولوها به دلیل طراحی صنعتی مقاوم، در محیطهای خشن و کاربردهای دائمی بهتر عمل میکنند. انتخاب بین این دو نوع شیر، وابسته به نیاز کاربرد، فشار کاری، سرعت عملکرد و نوع سیال است.
معرفی انواع عملکرد (Normally Open/Closed) در انگل ولو پنوماتیک

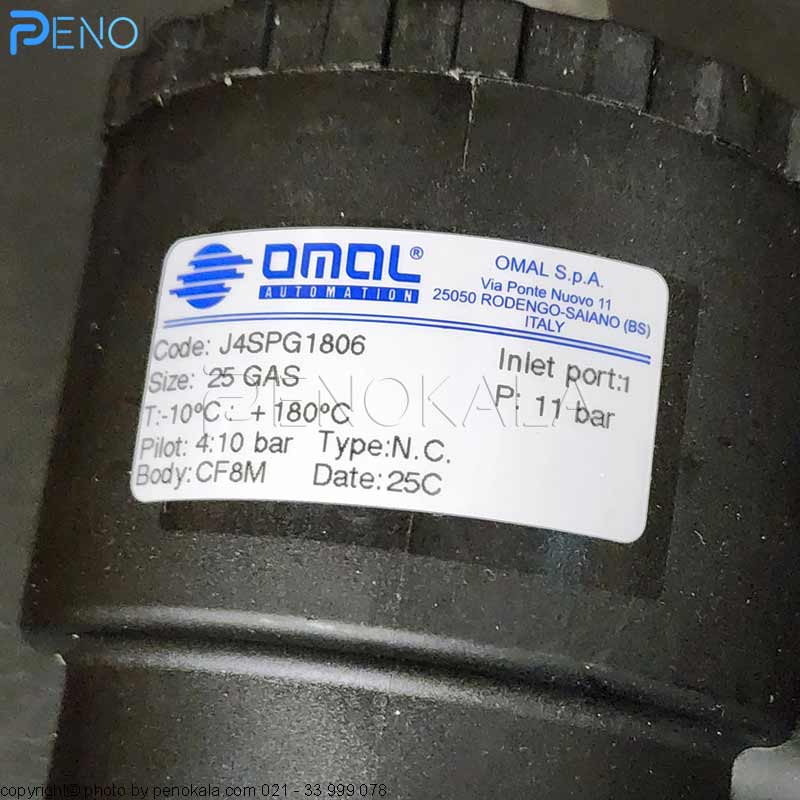

انگل ولو پنوماتیک میتواند در دو نوع عملکرد اصلی طراحی شود: Normally Open (NO) و Normally Closed (NC). این دو حالت به وضعیت پیشفرض شیر در حالت بدون فشار هوا یا خاموش بودن سیستم اشاره دارند. در مدل Normally Closed، مسیر جریان در حالت عادی بسته است و تنها زمانی باز میشود که سیگنال هوای فشرده به عملگر برسد. این نوع معمولاً برای کاربردهایی استفاده میشود که نیاز به قطع جریان در حالت اضطراری یا خاموشی دارند. در مقابل، انگل ولو Normally Open در حالت عادی باز است و تنها در زمان تحریک پنوماتیکی مسیر را میبندد. این مدل ، مناسب سیستمهایی است که باید در زمان خاموشی، جریان برقرار باقی بماند. انتخاب نوع عملکرد باید با توجه به شرایط ایمنی، ماهیت سیال و فرآیند کاری صورت گیرد. برخی از مدلها نیز امکان تغییر حالت بین NO و NC را با تعویض فنر داخلی یا عملگر فراهم میکنند. شناخت صحیح عملکرد این شیرها به بهینهسازی سیستم و افزایش ایمنی کمک شایانی میکند.
کاربردهای اصلی انگل ولو در صنایع مختلف
انگل ولو پنوماتیک به دلیل طراحی مقاوم، عملکرد سریع و قابلیت عبور سیالات مختلف، در صنایع متعددی کاربرد دارد. یکی از مهمترین کاربردها در صنایع غذایی و دارویی است، جایی که باید کنترل دقیقی روی جریان بخار، آب داغ یا محلولهای شیمیایی انجام شود. به دلیل طراحی بهداشتی و امکان استرلیزه شدن، انگل ولو گزینهای مناسب برای این نوع صنایع محسوب میشود. در صنایع شیمیایی، از این شیرها برای کنترل سیالات خورنده و سمی استفاده میشود، زیرا بدنه آنها از استیل ضدزنگ یا برنج با آبکاری ویژه ساخته میشود. همچنین در صنایع نساجی، تأسیسات بخار، خطوط شستوشو، سیستمهای خنککاری و تهویه مطبوع نیز کاربرد فراوان دارد. انگل ولوها به راحتی در خطوط انتقال مایعات یا گازهای تحت فشار نصب میشوند و میتوانند عملکرد اتوماتیک و دقیق را بدون نیاز به کنترل دستی فراهم کنند. وجود انواع مختلف NO و NC و قابلیت نصب در فضاهای محدود، آنها را به انتخابی ایدهآل در فرآیندهای اتوماسیون صنعتی تبدیل کرده است.
اجزای تشکیلدهنده انگل ولو پنوماتیک و عملکرد هر بخش
انگل ولو پنوماتیک از چند بخش اصلی تشکیل شده که هرکدام نقش مهمی در عملکرد کلی شیر ایفا میکنند. مهمترین قسمت، بدنه شیر است که معمولاً از استیل، برنج یا مواد مقاوم در برابر خوردگی ساخته میشود و در آن مسیر جریان سیال قرار دارد. ساقه یا Stem به عنوان محور حرکتی شیر عمل میکند و با بالا یا پایین رفتن، جریان را باز یا بسته میکند. پیستون یا دیافراگم پنوماتیکی در قسمت فوقانی شیر قرار دارد و با دریافت هوای فشرده، حرکت لازم را برای جابجایی ساقه فراهم میسازد. فنر بازگرداننده (Return Spring) نیز باعث میشود پس از قطع هوا، ساقه به حالت اولیه بازگردد. درپوش یا Actuator Housing محل قرارگیری عملگر پنوماتیک و تجهیزات کنترلی است. در برخی مدلها از پورت کنترل دستی هم برای کنترل اضطراری استفاده میشود. وجود آببندیهای دقیق و مقاوم در برابر فشار و حرارت نیز برای جلوگیری از نشتی الزامی است. شناخت عملکرد هر بخش برای انتخاب، نصب و تعمیر صحیح شیر بسیار حائز اهمیت است
نکات کلیدی در نصب و راهاندازی انگل ولو پنوماتیک
نصب صحیح انگل ولو پنوماتیک نقش مهمی در عملکرد و طول عمر آن ایفا میکند. پیش از نصب، باید از تمیز بودن مسیر لولهکشی و عاری بودن از ذرات معلق اطمینان حاصل شود. جهت نصب شیر باید مطابق فلش درجشده روی بدنه باشد تا مسیر جریان سیال به درستی عبور کند. نصب فیلتر رگلاتور قبل از ورودی هوای فشرده به عملگر الزامی است تا از ورود ذرات ریز و رطوبت جلوگیری شود. همچنین، استفاده از فشار مناسب مطابق با مشخصات فنی شیر، مانع از آسیب به پیستون یا فنر داخلی میشود. در هنگام نصب، پیچهای اتصال باید با گشتاور مناسب سفت شوند و آببندیها بررسی گردند. در سیستمهایی که ارتعاش دارند، استفاده از ضربهگیر یا اتصالات انعطافپذیر پیشنهاد میشود. بررسی عملکرد صحیح شیر پس از نصب، با اعمال سیگنال پنوماتیک و اطمینان از باز و بسته شدن کامل، از بروز خطا در فرآیند جلوگیری میکند. رعایت این نکات باعث عملکرد پایدار، ایمن و بدون نشتی انگل ولو خواهد شد.
راهنمای انتخاب انگل ولو مناسب برای سیستمهای پنوماتیکی

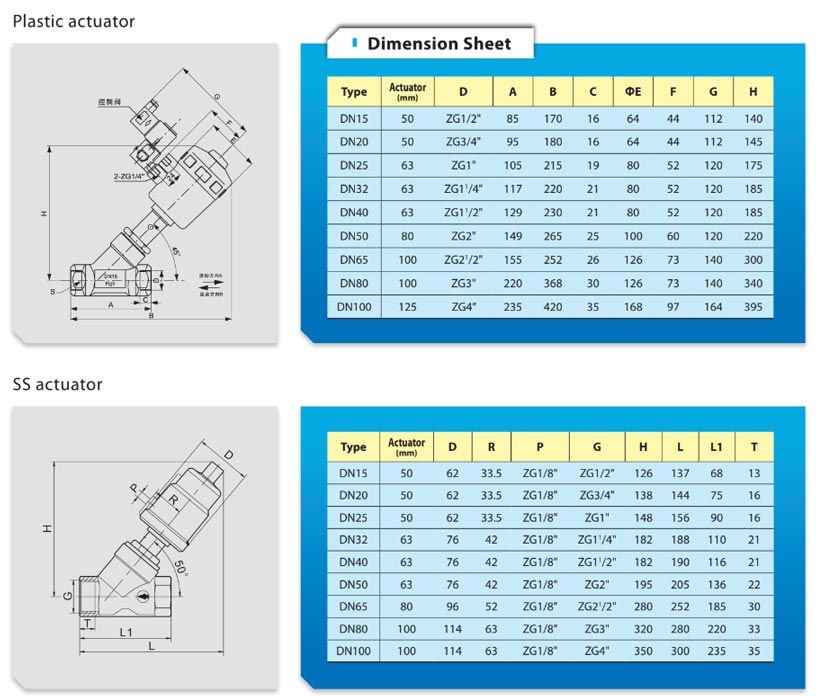

برای انتخاب صحیح انگل ولو پنوماتیک باید عوامل متعددی را در نظر گرفت. اولین نکته، نوع سیال و ویژگیهای آن است؛ برخی شیرها برای بخار، برخی برای مایعات خورنده یا هوای فشرده طراحی شدهاند. سپس باید به سایز اتصال (از ۱/۴ تا ۲ اینچ یا بیشتر) و حداکثر فشار کاری توجه شود. جنس بدنه معمولاً از استیل ضدزنگ، برنج یا برنز است که باید متناسب با محیط و نوع سیال انتخاب شود. همچنین نوع عملکرد شیر—Normally Open یا Normally Closed—باید بر اساس نیاز فرآیند انتخاب گردد. اگر سرعت پاسخگویی یا قطع سریع جریان اهمیت دارد، نوع NC گزینهای بهتر است. نوع فرمان (یکطرفه یا دوطرفه)، وجود سنسور وضعیت، یا قابلیت کنترل دستی نیز میتواند در انتخاب تأثیرگذار باشد. برند، کیفیت ساخت و در دسترس بودن قطعات یدکی نیز از نکات مهم دیگر هستند. مشاوره با متخصصان پنوکالا به شما کمک میکند بهترین انگل ولو را برای کاربرد خاص خود انتخاب کنید.
جمعبندی
انگل ولو پنوماتیک یکی از مهمترین قطعات کنترلی در سیستمهای صنعتی است که با استفاده از هوای فشرده، امکان قطع و وصل سریع و ایمن جریان سیال را فراهم میکند. این شیرها به دلیل طراحی زاویهدار، بدنه مقاوم و قابلیتهای کنترلی دقیق، در صنایع مختلف از جمله غذایی، دارویی، بخار، تهویه مطبوع و شیمیایی بسیار پرکاربرد هستند. شناخت دقیق عملکرد، اجزا، مزایا و تفاوتهای آن با شیرهای برقی، انتخاب بهتر و بهینهتری را برای کاربران فراهم میسازد. رعایت نکات نصب و استفاده از تجهیزات جانبی مناسب، عملکرد مطمئن و طول عمر بالای این شیرها را تضمین میکند. اگر به دنبال خرید انگل ولو پنوماتیک با کیفیت، قیمت مناسب و مشاوره تخصصی هستید، پنوکالا همراه مطمئن شما در این مسیر خواهد بود.
