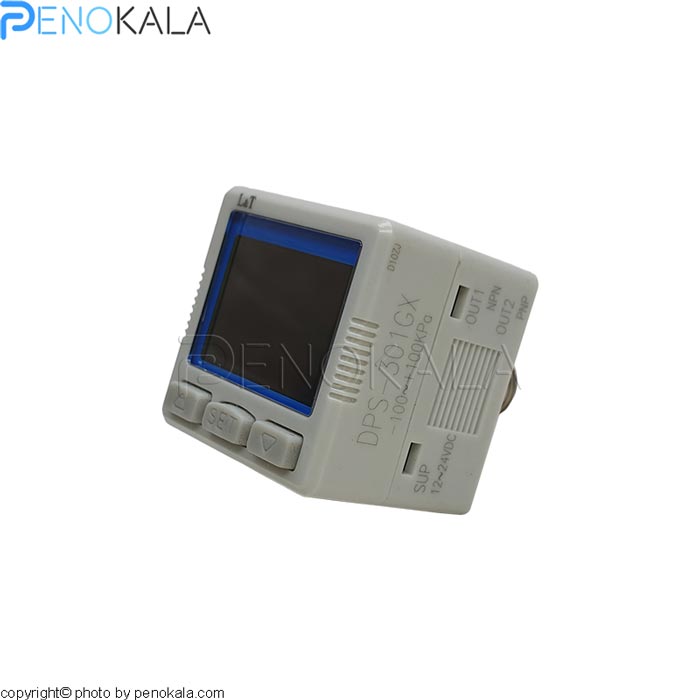

پرشر سوئیچ دیجیتال | تیپ SMC | سانگو
پرشر سوئیچ دیجیتال سانگو یکی از انواع پرشر سوئیچ های صنعتی میباشد که برای کنترل فشار مخازن هوای فشرده به کار میرود. با استفاده از پرشر سوئیچ دیجیتال سانگو کاربر میتواند، سیگنال های تغییرات فشار را به سیستم کنترلی خود وصل کرده و آن را هدایت کند.
کاتالوگ : پرشر سوئیچ دیجیتال تیپ SMC
- کنترل کیفیت و سلامت شده
- پنل دیجیتالی
- قابلیت قفل کلید های تنظیم
- تنظیم و تغییر آسان و سریع
- نمایش همزمان وضعیت خروجی، واحد فشار، مقدار اندازه گیری شده
- تنظیم تاخیر سوئیچ
- خروجی PNP و NPN
- قابلیت تنظیم رنگ صفحه نمایش
4,299,900 تومان
توضیحات محصول
ویژگی های سنسور فشار یا پرشر سوئیچ دیجیتال سانگو:
پرشر سوئیچ پنلی، قابلیت ارسال سیگنال خروجی در هر دو حالت NPN و PNP را به شما میدهد؛ تنها کافی است با توجه به برگه راهنمای محصول مدار خود را به طور دلخواه تنظیم نمایید. پرشر سوئیچ دیجیتال سانگو در مقایسه با انواع معمولی دقت اندازه گیری بالاتری دارد و میتواند در درجات دقیق تری فشار را تنظیم کند.
سنسور فشار یا پرشر سوئیچ دیجیتال چیست؟
پرشر سوئیچ دیجیتال یکی از انواع تجهیزاتی است که جهت کنترل فشار در صنعت به کار میرود.
اجزا سنسور فشار دیجیتال عبارت اند از:
- پنل نمایش ال ای دی 4 رقمی
- پرت رو دنده-بیرون دنده ورودی فشار
- کانکشن سیگنال خروجی
- کلید بالا و پایین
- کلید ست (یا تنظیمات)
کاربرد سوئیچ فشار دیجیتالی چیست؟
با یک مثال ساده به توضیح یکی از کاربرد های پرشر سوئیچ دیجیتالی -1 تا 10 بار میپردازیم؛ فرض کنید برای ایجاد و ذخیره هوای فشرده در یک مخزن کوچک از یک پمپ یخچالی استفاده میکنیم. برای اینکه فشار ذخیره شونده در مخزن را کنترل کنیم باید از یک پرشر سوئیچ دیجیتال استفاده کنیم، در غیر اینصورت فشار مخزن به قدری بالا میرود که باعث آسیب رساندن به اجزای مختلف سیستم میشود. با نصب یک پرشر سوئیچ دیجیتال میتوانید تعیین کنید که فشار مخزن بین مثلا فشار 8 بار (فشار بالا) و 4 بار (فشار پایین) در شرایط کنترلی باقی بماند. به عبارت دیگر با نصب پرشر سوییچ دیجیتال تعیین میکنید تا وقتی که فشار مخزن از 4 بار پایین تر رفت، موتور کمپرسور شروع به کار بکند و همینطور وقتی که فشار مخزن از 8 بار بالاتر رفت، سنسور فشار سوئیچ داده و موتور کمپرسور را از کار بیاندازد تا فشار بالاتر نرود.
انواع پرشر سوئیچ : دسته بندی پرشر سوئیچ پنوکالا
مشاهده مدل مشابه ژاپنی: پرشر سوئیچ دیجیتال SMC
انواع پرشر سوئیچ و مشخصات آن‌ها
| نوع پرشر سوئیچ | ویژگی‌ها | کاربردها | مزایا |
|---|---|---|---|
| پرشر سوئیچ مکانیکی | عملکرد بر اساس مکانیزم فنر و دیافراگم | سیستم‌های هیدرولیک و پنوماتیک، پمپ‌ها | قیمت مقرون‌به‌صرفه، قابلیت اطمینان بالا |
| پرشر سوئیچ الکترونیکی | مجهز به سنسورهای الکترونیکی برای دقت بالا | سیستم‌های صنعتی پیشرفته، خطوط تولید | دقت بالا، قابلیت نمایش دیجیتال، امکان اتصال به PLC |
| پرشر سوئیچ تفاضلی | اندازه‌گیری اختلاف فشار بین دو نقطه | فیلتراسیون، برج‌های خنک‌کننده | دقت در اندازه‌گیری اختلاف فشار، مناسب برای کاربردهای حساس |
| پرشر سوئیچ فشار بالا | طراحی شده برای سیستم‌هایی با فشار بسیار بالا | صنایع نفت و گاز، پتروشیمی | مقاومت بالا در برابر فشار زیاد، عمر طولانی |
| پرشر سوئیچ فشار پایین | حساس به فشارهای کم | سیستم‌های تهویه مطبوع، صنایع غذایی | حساسیت بالا به تغییرات فشار پایین، کاربرد در شرایط خاص |
| پرشر سوئیچ ضد انفجار | مقاوم در برابر محیط‌های خطرناک و قابل اشتعال | صنایع نفت، گاز، پتروشیمی، معادن | ایمنی بالا در محیط‌های خطرناک، طراحی مقاوم در برابر انفجار |
| پرشر سوئیچ قابل تنظیم | امکان تنظیم محدوده فشار کاری توسط کاربر | سیستم‌های عمومی و صنعتی | انعطاف‌پذیری بالا، قابلیت استفاده در کاربردهای مختلف |
| پرشر سوئیچ خلاء | برای سیستم‌هایی که فشار پایین‌تر از فشار اتمسفر دارند | صنایع پزشکی، آزمایشگاهی، خلاء | عملکرد دقیق در فشارهای منفی، مناسب برای کاربردهای تخصصی |
| پرشر سوئیچ دریایی | مقاوم در برابر رطوبت، خوردگی و شرایط سخت دریایی | صنایع کشتی‌سازی، سکوهای دریایی | مقاومت بالا در برابر آب و رطوبت، طراحی مناسب برای شرایط محیطی سخت |
| پرشر سوئیچ بهداشتی | طراحی شده برای صنایع با نیازهای بهداشتی بالا | صنایع غذایی، دارویی، نوشیدنی | سطح صاف و بهداشتی، جلوگیری از تجمع آلودگی، قابلیت شست‌وشوی آسان |
انتخاب نوع پرشر سوئیچ پنوماتیک بستگی به نیاز سیستم، شرایط محیطی و دقت مورد نیاز دارد. برای مشاوره و خرید بهترین گزینه، کارشناسان پنوکالا آماده پاسخ‌گویی هستند.
پرشر سوئیچ دیجیتال پمپ آب
پرشر سوئیچ دیجیتال پمپ آب یک ابزار حیاتی برای مدیریت و کنترل فشار در سیستم‌های پمپ آب است. این دستگاه با دقت بالا قادر است فشار آب را در بازه‌های زمانی مختلف اندازه‌گیری کرده و در صورت تغییر فشار به حد معین، سیگنالی ارسال کند تا سیستم پمپ به‌طور خودکار روشن یا خاموش شود. این نوع پرشر سوئیچ‌ها اغلب از سنسورهای دیجیتال با دقت بالا استفاده می‌کنند که می‌توانند فشار دقیق و واقعی را به‌طور پیوسته پایش کنند.
استفاده از پرشر سوئیچ دیجیتال در پمپ‌های آب مزایای بسیاری دارد، از جمله:
- کنترل دقیق فشار: برخلاف مدل‌های آنالوگ، این دستگاه‌ها دارای دقت بالاتر و قابلیت تنظیم دقیق فشار هستند.
- کاهش مصرف انرژی: با تنظیم خودکار روشن و خاموش شدن پمپ، می‌توان از کارکردهای غیرضروری جلوگیری کرده و مصرف انرژی را به حداقل رساند.
- افزایش عمر پمپ: این سیستم‌ها از آسیب به پمپ‌ها جلوگیری می‌کنند زیرا تنها زمانی که فشار نیاز به افزایش یا کاهش داشته باشد، پمپ فعال میشود.
- مقاومت در برابر نویز و تداخلات: پرشر سوئیچ‌های دیجیتال به دلیل تکنولوژی استفاده شده، کمتر تحت تاثیر نویز و تداخلات محیطی قرار می‌گیرند.
برای انتخاب یک پرشر سوئیچ دیجیتال مناسب برای سیستم پمپ آب خود، باید به عواملی مانند محدوده فشار قابل اندازه‌گیری، دقت سنسور، قابلیت تنظیم فشار و نوع سیستم کنترلی توجه کرد.
پرشر سوئیچ کمپرسور باد
پرشر سوئیچ کمپرسور باد یک قطعه ضروری در سیستم‌های کمپرسور هوا است که به کنترل و تنظیم فشار هوای فشرده در دستگاه کمک می‌کند. این سوئیچ‌ها به‌طور خودکار کمپرسور را در مواقع نیاز روشن یا خاموش می‌کنند تا فشار هوای سیستم در حد مشخص و ایمن باقی بماند. عملکرد پرشر سوئیچ کمپرسور باد به‌گونه‌ای است که در صورتی که فشار هوا به حد مورد نظر برسد، کمپرسور خاموش میشود و در صورت کاهش فشار، دوباره کمپرسور فعال میشود.
مزایای استفاده از پرشر سوئیچ در کمپرسورهای باد عبارتند از:
- افزایش ایمنی سیستم: جلوگیری از افزایش فشار بیش از حد که میتواند باعث آسیب به سیستم و تجهیزات شود.
- افزایش عمر کمپرسور: پرشر سوئیچ‌ها با تنظیم دقیق فشار، از کارکرد اضافی کمپرسور جلوگیری کرده و به افزایش عمر آن کمک می‌کنند.
- کنترل خودکار: فرآیند روشن و خاموش شدن کمپرسور به‌طور خودکار انجام میشود که باعث کاهش نیاز به نظارت دستی و صرفه‌جویی در انرژی میشود.
- دقت بالا و عملکرد پایدار: استفاده از تکنولوژی‌های پیشرفته در ساخت پرشر سوئیچ‌ها باعث میشود این تجهیزات با دقت بالایی در طول زمان عمل کنند.
برای انتخاب پرشر سوئیچ مناسب برای کمپرسور باد، مهم است که به مشخصات فنی مانند محدوده فشار، نوع و جنس سنسور، و نوع سوئیچ (میکرو سوئیچ یا رله) توجه کنید.
تنظیم پرشر سوئیچ مکانیکی
پرشر سوئیچ‌های مکانیکی دستگاه‌هایی هستند که برای کنترل فشار در سیستم‌های مختلف از جمله پمپ‌ها، کمپرسورها و تجهیزات صنعتی استفاده می‌شوند. این سوئیچ‌ها به‌طور خودکار فشار را در یک محدوده مشخص تنظیم می‌کنند و با رسیدن فشار به حد مشخص، سیگنالی به سیستم می‌دهند تا عملگرها مانند پمپ یا کمپرسور خاموش یا روشن شوند. در اینجا نحوه تنظیم پرشر سوئیچ مکانیکی آورده شده است:
مراحل تنظیم پرشر سوئیچ مکانیکی
- خاموش کردن سیستم پیش از هر چیزی، برای ایمنی خود و جلوگیری از آسیب به دستگاه‌ها، باید سیستم را خاموش کنید. این کار باید به‌ویژه در زمانی که قصد دارید تنظیمات را انجام دهید، الزامی است.
- شناسایی نقاط تنظیم بیشتر پرشر سوئیچ‌های مکانیکی دو بخش تنظیم دارند:
- تنظیم فشار روشن شدن (Cut-in Pressure): این فشار، فشاری است که زمانی که فشار به آن می‌رسد، سوئیچ کمپرسور یا پمپ را روشن می‌کند.
- تنظیم فشار خاموش شدن (Cut-out Pressure): این فشار، فشاری است که با رسیدن به آن، دستگاه خاموش میشود.
برای تنظیم این دو نقطه، معمولاً یک پیچ تنظیم در پرشر سوئیچ وجود دارد که می‌توان با استفاده از پیچ‌گوشتی، آن را تنظیم کرد.
- تنظیم فشار روشن شدن (Cut-in) با استفاده از پیچ تنظیم فشار روشن شدن، فشار را به مقداری که می‌خواهید پمپ یا کمپرسور روشن شود، تنظیم کنید. برای این کار، معمولاً پیچ را در جهت خلاف عقربه‌های ساعت برای کاهش فشار یا در جهت عقربه‌های ساعت برای افزایش فشار می‌چرخانید.
- تنظیم فشار خاموش شدن (Cut-out) پس از تنظیم فشار روشن شدن، نوبت به تنظیم فشار خاموش شدن می‌رسد. این فشار باید کمی بالاتر از فشار روشن شدن باشد تا دستگاه به‌طور خودکار خاموش شود زمانی که فشار سیستم به حد مشخصی رسید. مجدداً با چرخاندن پیچ مربوطه در جهت مناسب میتوانید این فشار را تنظیم کنید.
- تست دستگاه پس از تنظیمات، سیستم را روشن کنید و عملکرد پرشر سوئیچ را بررسی کنید. با افزایش فشار در سیستم، باید پرشر سوئیچ به‌طور خودکار دستگاه را روشن یا خاموش کند، بسته به تنظیمات انجام شده.
- دقت در تنظیمات مهم است که تنظیمات پرشر سوئیچ دقیق باشند. تنظیم نادرست میتواند منجر به آسیب به دستگاه‌ها یا کاهش کارایی سیستم شود. اگر دستگاه به‌درستی تنظیم نشود، ممکن است باعث روشن شدن بی‌موقع یا خاموش شدن زودهنگام سیستم شود که منجر به خرابی یا آسیب به قطعات گردد.
نکات مهم در تنظیم پرشر سوئیچ مکانیکی
- استفاده از ابزار دقیق: برای تنظیم فشار به‌طور دقیق، بهتر است از ابزارهای دقیق اندازه‌گیری فشار مانند گیج فشار استفاده کنید.
- نظارت بر عملکرد دستگاه: پس از تنظیم، همیشه عملکرد سیستم را بررسی کنید تا مطمئن شوید که دستگاه به درستی کار می‌کند.
- توجه به محدوده فشار دستگاه: پرشر سوئیچ‌ها معمولاً محدوده فشار مشخصی دارند که باید به آن دقت کنید و از تنظیمات خارج از این محدوده خودداری کنید.
با تنظیم صحیح پرشر سوئیچ‌های مکانیکی، میتوانید از عملکرد بهینه و طول عمر بیشتر سیستم‌ها اطمینان حاصل کنید.
نصب پرشر سوئیچ
نصب پرشر سوئیچ در سیستم‌های پمپ‌ها، کمپرسورها و سایر تجهیزات صنعتی یکی از مراحل مهم برای کنترل فشار و جلوگیری از مشکلات احتمالی است. این سوئیچ‌ها به‌طور خودکار فشار را در محدوده تعیین‌شده تنظیم کرده و به سیستم‌های دیگر سیگنال می‌دهند تا عملگرها را روشن یا خاموش کنند. در اینجا مراحل نصب پرشر سوئیچ به‌طور کامل و گام‌به‌گام آورده شده است:
مراحل نصب پرشر سوئیچ
- بررسی نیازهای سیستم و انتخاب پرشر سوئیچ مناسب پیش از نصب، ابتدا باید نوع پرشر سوئیچ مناسب برای سیستم خود را انتخاب کنید. این انتخاب باید بر اساس پارامترهایی مانند محدوده فشار، نوع سیال (آب، هوا، روغن)، دما و ولتاژ انتخابی باشد. مطمئن شوید که پرشر سوئیچ با سیستم شما هم‌خوانی دارد.
- خاموش کردن سیستم قبل از هر گونه نصب یا تعمیرات، سیستم را خاموش کنید و از قطع جریان برق اطمینان حاصل کنید. این کار برای جلوگیری از بروز حوادث و آسیب به دستگاه‌ها الزامی است.
- شناسایی محل نصب محل نصب پرشر سوئیچ باید به‌گونه‌ای باشد که به راحتی به فشار مورد نظر دسترسی داشته باشد و از مشکلات احتمالی مانند لرزش، رطوبت یا دمای بالا دور باشد. معمولاً پرشر سوئیچ‌ها در نزدیکی لوله ورودی یا خروجی سیستم نصب می‌شوند، جایی که تغییرات فشار قابل اندازه‌گیری است.
- اتصال پرشر سوئیچ به لوله یا سیستم
- اتصال به لوله فشار: پرشر سوئیچ معمولاً به وسیله یک شلنگ یا لوله به سیستم فشار متصل میشود. برای نصب پرشر سوئیچ، باید آن را به لوله‌گذاری فشار (در سیستم پمپ یا کمپرسور) متصل کنید.
- اتصال به شیر یا نازل: در برخی موارد، ممکن است نیاز به اتصال پرشر سوئیچ به یک شیر فشار یا نازل داشته باشید. این اتصالات باید به‌دقت انجام شوند تا از نشت جلوگیری شود.
- اتصال برق و سیم‌کشی در پرشر سوئیچ‌های الکتریکی، باید اتصالات برق را به‌درستی انجام دهید. معمولاً این سوئیچ‌ها دارای ترمینال‌های مشخص برای اتصال سیم‌ها هستند. مطمئن شوید که سیم‌کشی مطابق با استانداردهای ایمنی انجام میشود و از عایق‌کاری مناسب استفاده میکنید.
- در بیشتر پرشر سوئیچ‌ها، یک ترمینال برای اتصال به منبع برق (معمولاً 220 ولت AC یا 24 ولت DC) و یک ترمینال دیگر برای اتصال به دستگاه‌هایی مانند پمپ یا کمپرسور وجود دارد.
- تنظیم فشار پس از نصب، باید پرشر سوئیچ را تنظیم کنید تا فشار روشن شدن (cut-in pressure) و فشار خاموش شدن (cut-out pressure) مطابق با نیاز سیستم باشد. این تنظیمات معمولاً با استفاده از پیچ‌های تنظیم فشار انجام میشود که در کنار پرشر سوئیچ قرار دارند.
- بررسی نشتی پس از نصب و تنظیم، مطمئن شوید که هیچ نشتی در اتصالات لوله‌ها یا سیم‌کشی‌ها وجود ندارد. هرگونه نشتی میتواند منجر به اختلال در عملکرد سیستم و کاهش کارایی آن شود.
- تست عملکرد پرشر سوئیچ پس از اتمام نصب، سیستم را روشن کنید و عملکرد پرشر سوئیچ را تست کنید. فشار سیستم را افزایش دهید و بررسی کنید که آیا پرشر سوئیچ به درستی روشن و خاموش میشود. این تست باید به‌طور دقیق انجام شود تا مطمئن شوید که فشار به درستی تنظیم شده و سیستم به‌درستی عمل می‌کند.
- نگهداری و نظارت پس از نصب و تنظیم، نظارت بر عملکرد سیستم بسیار مهم است. مطمئن شوید که پرشر سوئیچ در طول زمان به درستی عمل می‌کند و از تنظیمات آن به‌درستی استفاده میشود. در صورت لزوم، تنظیمات را مجدداً بررسی کنید.
نکات مهم در نصب پرشر سوئیچ
- استفاده از ابزار مناسب: برای نصب پرشر سوئیچ از ابزارهای مناسب و دقیق مانند آچار، پیچ‌گوشتی و ابزار اندازه‌گیری فشار استفاده کنید.
- دقت در نصب و اتصال: اتصالات لوله و سیم‌ها باید محکم و بدون نشتی باشند تا از مشکلات بعدی جلوگیری شود.
- مطالعه دفترچه راهنما: پیش از نصب، بهتر است دفترچه راهنمای پرشر سوئیچ را مطالعه کرده و دستورالعمل‌های مخصوص مدل خود را دنبال کنید.
- اطمینان از ایمنی: همیشه مطمئن شوید که سیستم قطع شده و برق و فشار لوله‌ها قبل از نصب قطع شده باشد.
با انجام مراحل صحیح نصب و تنظیم، میتوانید از عملکرد بهینه پرشر سوئیچ و سیستم خود اطمینان حاصل کنید.
بررسی تخصصی
| آکس بندی جا پیچ ها | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||
| بوبین | ||||||||||||
|
||||||||||||
| سایز رزوه | ||||||||||||
|
||||||||||||
| تعداد پُرت یا کانکشن | ||||||||||||
|
||||||||||||
| مشخصات کلی | ||||||||||||
|
||||||||||||
| سایر ویژگی‌ها | ||||||||||||
|
||||||||||||
رایا ماشین –
فشار را نمایش هم میدهد؟
مهدی خدایی –
بله، علاوه بر کنترل فشار، نمایش هم میدهد.
