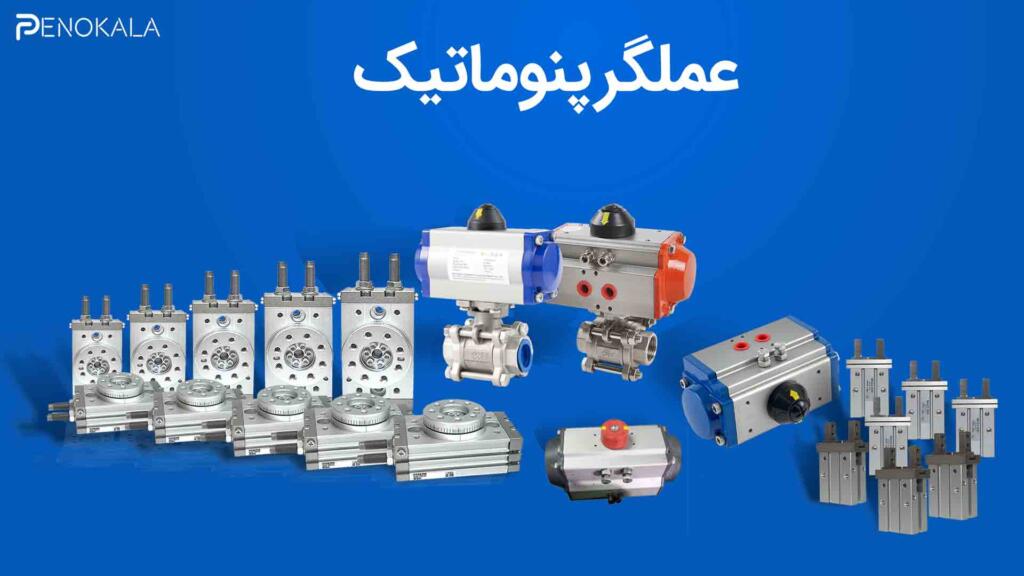

عملگرهای پنوماتیک انرژی هوای فشرده را مستقیماً به نیروی مکانیکی تبدیل میکنند و در صنایع بستهبندی، خودروسازی، رباتیک و خطوط تولید، عملکرد کلیدی دارند. این عملگرها با دقت بالا، سرعت واکنش سریع، هزینه نگهداری پایین و عمر طولانی، گزینهای اقتصادی و کارآمد هستند. این ردهبندی شامل طیف وسیعی از محرکها مانند اکچویتورها، گریپرهای پنوماتیک و جکهای چرخشی پنوماتیک است که هر کدام ساختار و کاربرد منحصربهفردی دارند.
عملگر پنوماتیک چیست؟
عملگر پنوماتیک وسیلهای است که با استفاده از هوای فشرده، حرکت خطی یا چرخشی ایجاد میکند. بسته به نوع طراحی و وظیفه، در چند زیرشاخه اصلی طبقهبندی میشود:
انواع عملگر پنوماتیک
عملگرهای پنوماتیکی بر اساس نوع حرکت و ساختار به چند دسته تقسیم میشوند:
- عملگرهای خطی این نوع از عملگرها حرکت مستقیم و رفت و برگشتی ایجاد میکنند و معمولاً در پرسها، سیستمهای جابهجایی و دستگاههای مونتاژ مورد استفاده قرار میگیرند.
- عملگرهای دورانی عملگرهای دورانی حرکت چرخشی تولید کرده و در کاربردهایی مانند باز و بسته کردن ولوها و سیستمهای چرخشی صنعتی مورد استفاده قرار میگیرند.
- عملگرهای تلسکوپی این مدل دارای چندین استیج کشویی است که باعث ایجاد حرکت طولانیتر در فضای کم میشود و در صنایع خاصی مانند تجهیزات بالابر به کار میرود.
- عملگرهای بدون میله (Rodless Actuators) این عملگرها به جای استفاده از شفت، دارای یک مکانیزم داخلی برای حرکت خطی هستند و در مواقعی که محدودیت فضا وجود دارد، استفاده میشوند.
اکچویتور پنوماتیک
اکچویتور پنوماتیک یا محرک بادی، یکی از پرکاربردترین انواع عملگرها است که با استفاده از فشار هوای فشرده، حرکت مکانیکی تولید میکند. ساختار آن معمولاً شامل سیلندر، پیستون، و مکانیزم کنترل جریان است. این اکچویتورها در دو نوع خطی و دوار ساخته میشوند. نوع خطی برای ایجاد حرکت مستقیم بهکار میرود، در حالی که نوع دوار برای چرخش زاویهای و کنترل دریچهها یا شیرها استفاده میشود.
از مزایای اکچویتور پنوماتیک میتوان به واکنش سریع، وزن سبک، و قابلیت کار در محیطهای آلوده یا پرحرارت اشاره کرد. همچنین در مقایسه با اکچویتورهای الکتریکی، هزینه نگهداری پایینتری دارند و برای خطوط تولید با سیکل کاری بالا بسیار مناسباند.

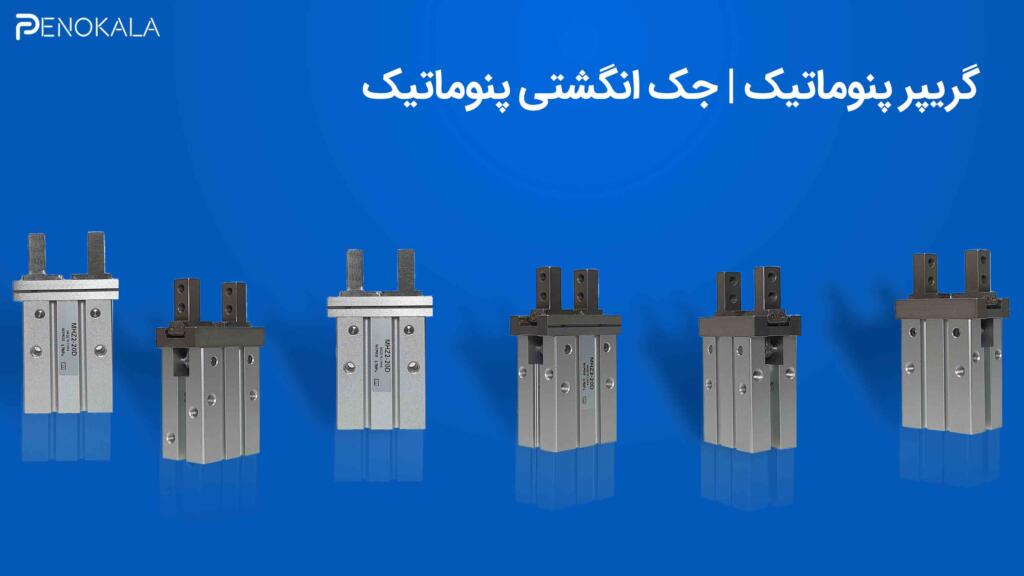

گریپر پنوماتیک
گریپر پنوماتیک که به آن جک انگشتی پنوماتیک یا انبر بادی نیز گفته میشود، برای گرفتن و رها کردن قطعات در فرآیندهای اتوماسیون استفاده میشود. عملکرد این ابزار بر پایه ورود هوای فشرده و حرکت دادن فکهای متحرک طراحی شده است.
انواع متداول گریپرها شامل مدلهای موازی، انبری (زاویهای) و ۱۸۰ درجه هستند. مدل موازی مناسب برای قطعات همسطح، مدل انبری برای قطعات زاویهدار و مدل ۱۸۰ درجه برای فضاهای محدود به کار میرود.
مزیت اصلی گریپر پنوماتیک، کنترل دقیق فشار و نیروی گیره است که مانع از آسیب به قطعات حساس میشود. همچنین ساختار ساده و سرعت عملکرد بالا، آن را به گزینهای محبوب در صنایع الکترونیک، مونتاژ، بستهبندی و رباتیک تبدیل کرده است.

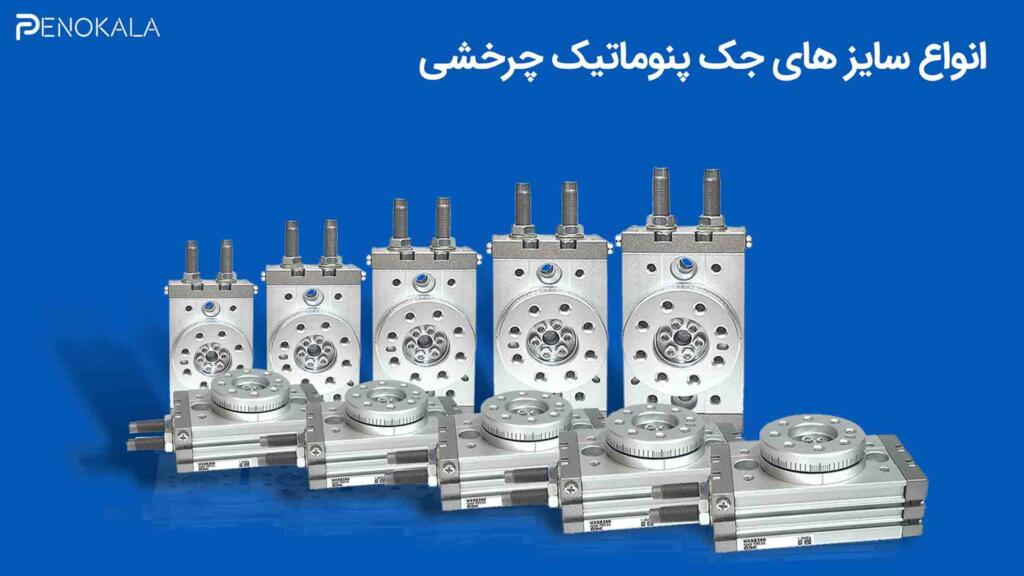

جک پنوماتیک چرخشی
جکهای پنوماتیک چرخشی، ابزارهایی کلیدی هستند که نیروی هوای فشرده را به چرخش زاویهای تبدیل میکنند و در سیستمهایی به کار میروند که نیاز به حرکات دقیق و کنترلشده با زاویههای خاص دارند. این جکها در مدلهای گوناگونی عرضه میشوند که هر کدام محدوده زاویه چرخش متفاوتی را پوشش میدهند. یکی از نکات حیاتی در انتخاب این جکها، بازه زاویه بدون افت نیرو است؛ برای مثال، اگر مدلی حداکثر ۹۰ درجه چرخش را پشتیبانی کند، معمولاً تا ۷۰ درجه بدون کاهش قدرت عمل میکند. این امکان تنظیم وجود دارد تا از حداکثر توان جک بهرهبرداری شود، مثلاً شروع چرخش از ۲۵ درجه و پایان در ۴۵ درجه، که اجازه میدهد کل نیروی خروجی به طور مؤثر استفاده گردد. علاوه بر این، این جکها اغلب مجهز به پیچهای تنظیم هستند: دو پیچ مجزا برای تعیین نقطه شروع و انتهای چرخش، که با هر دور چرخش پیچ، مقدار درجه تغییر را دقیقاً مشخص میکند.
نمونه برجسته در این زمینه، سری MSQB از شرکت SMC است که به دلیل قابلیت تنظیم زاویه و دقت بالای حرکتی، در کاربردهای صنعتی محبوبیت زیادی دارد.
مزایای اصلی جکهای چرخشی پنوماتیک:
- ساختار کوچک و ایدهآل برای محیطهای با محدودیت فضایی
- تنظیمپذیری زاویه از صفر تا ۱۹۰ درجه
- اتصال سریع و آسان به بازوهای رباتیک یا دستگاههای مکانیکی
- دوام طولانیمدت و ثبات عملکرد در عملیات تکراری مداوم
- انتخاب برتر برای فرآیندهای برداشت و قرارگیری (Pick & Place) و ایستگاههای مونتاژ
این جکها با ادغام دقت در حرکت و مقاومت بالا، به عنوان یکی از اجزای غیر قابل جایگزین در سیستمهای مدیریت حرکت صنایع اتوماتیک عمل میکنند و کارایی کلی خطوط تولید را به طور قابل توجهی افزایش میدهند.
خرید عملگر پنوماتیک
برای خرید عملگر پنوماتیک، باید به عواملی مانند فشار کاری، سرعت عملکرد، نوع حرکت و جنس بدنه توجه کرد. انتخاب مناسب باعث بهبود کارایی سیستم و کاهش هزینههای نگهداری میشود.
قیمت عملگر پنوماتیک
قیمت عملگر پنوماتیک به عوامل مختلفی مانند نوع، برند، ابعاد و ظرفیت آن بستگی دارد. برای اطلاع از قیمت دقیق، بهتر است به تأمینکنندگان معتبر مراجعه کنید و مشخصات فنی مورد نیاز را بررسی نمایید.
عملگرهای پنوماتیکی نقش مهمی در سیستمهای اتوماسیون صنعتی دارند و انتخاب صحیح آنها میتواند تأثیر زیادی در عملکرد کلی تجهیزات داشته باشد. آشنایی با انواع عملگر پنوماتیک و بررسی قیمت عملگر پنوماتیک به شما کمک میکند تا بهترین گزینه را برای نیاز خود انتخاب کنید.
عملگرهای پنوماتیک، گروهی از ابزارهای مؤثر و کارآمد هستند که بر پایه انرژی هوای تحت فشار، حرکات مستقیم و دورانی را با سطح دقت قابل توجهی تولید میکنند. در این مجموعه، اکچویتورها مسئولیت تبدیل نیرو را بر عهده دارند، گریپرها برای چنگ زدن و جابهجایی اجزا به کار میروند، و جکهای چرخشی برای ایجاد حرکات زاویهدار مناسباند. این اجزا، هرچند از نظر طراحی ساده به نظر میرسند، اما در فرآیندهای اتوماسیون صنعتی جایگاه استراتژیک و غیرقابل انکاری ایفا میکنند. در زمان گزینش هر مدل، بررسی دقیق عواملی مانند فشار عملیاتی، الگوی حرکت مورد نظر، و الزامات خاص سیستم، امری کلیدی و ضروری است.
