اکچویتور پنوماتیک سری ATبرند Airplus
Pneumatic Actuator, Model AT Airplus
- زاویه چرخش استاندارد: ۹۰ ± ۵ درجه
- فشار کاری: ۳ تا ۸ بار
- دمای محیط: ۲۰- تا ۸۰+ درجه سانتی‌گراد
- سایز رزوه : 2/1 تا 8/1 G
- گشتاور: بر اساس سایز متغیر
- نشانگر مکانیکی وضعیت: دارد
- استاندارد اتصال : استاندارد F
معرفی محصول
برای مشاهده دسته محصولات اکچویتور پنوماتیک کلیک کنید
مشخصات فنی
بررسی کامل و تخصصی
اکچویتور پنوماتیک سری AT برند Airplus یکی از پرکاربردترین عملگرهای پنوماتیکی برای کنترل شیرهای صنعتی ربع‌گرد محسوب می‌شود. این سری با طراحی رک و پینیون (Rack & Pinion) تولید شده و برای راه‌اندازی انواع شیر پروانه‌ای، شیر توپی و تجهیزات کنترلی مورد استفاده قرار می‌گیرد. کیفیت ساخت مناسب، عملکرد دقیق، گشتاور خروجی بالا و سازگاری با استانداردهای بین‌المللی باعث شده است که این اکچویتورها در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، صنایع غذایی و سیستم‌های ابزار دقیق خطوط تولید اتوماسیون صنعتی کاربرد گسترده‌ای داشته باشند.

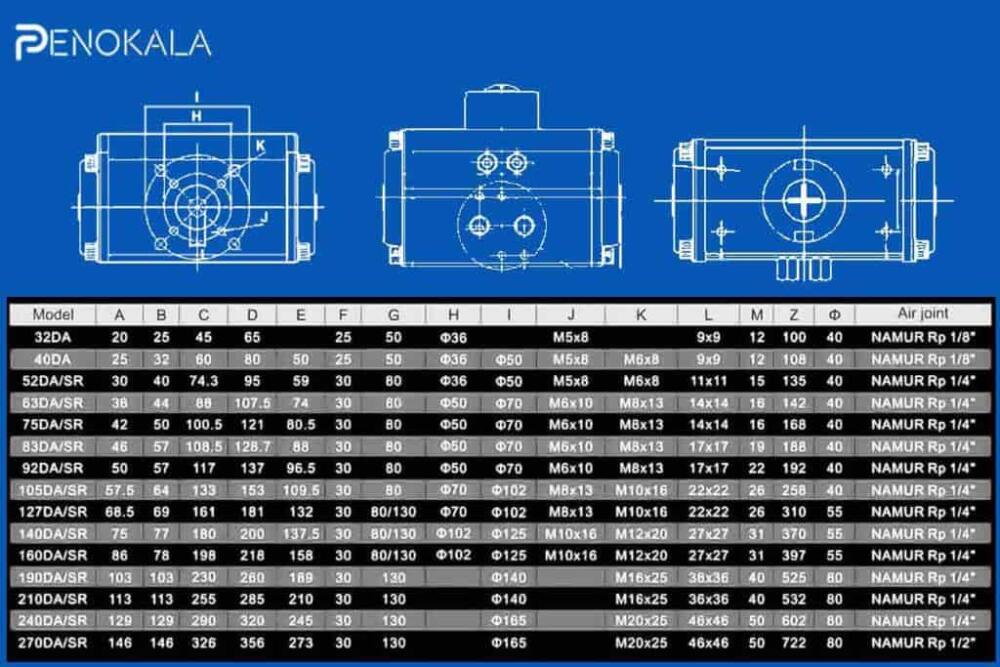

مطابق جدول ابعاد ارائه شده در تصویر، اکچویتورهای سری AT در سایزهای مختلف از AT-32DA تا AT-270DA تولید می‌شوند. این تنوع سایزی امکان انتخاب دقیق عملگر متناسب با گشتاور مورد نیاز هر شیر صنعتی را فراهم می‌کند. همچنین ابعاد استاندارد بدنه و محل نصب تجهیزات جانبی باعث می‌شود فرآیند نصب و جایگزینی بسیار ساده و سریع انجام شود.
یکی از ویژگی‌های مهم این سری، زاویه چرخش استاندارد 90 درجه با تلرانس ±5 درجه است. این مشخصه باعث می‌شود اکچویتور برای کنترل انواع شیرهای ربع‌گرد عملکردی دقیق و قابل اعتماد داشته باشد. در صورت نیاز نیز امکان تنظیم زاویه حرکت توسط پیچ‌های تنظیم انتهایی وجود دارد تا موقعیت باز و بسته شیر با دقت بیشتری کنترل شود.
جدول گشتاور اکچویتور AT برند ایرپلاس
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
فشار کاری اکچویتورهای سری AT بین 3 تا 8 بار در نظر گرفته شده است. این محدوده فشار با اکثر سیستم‌های هوای فشرده صنعتی سازگار بوده و امکان دستیابی به گشتاورهای مختلف را فراهم می‌کند. همان‌طور که در جدول گشتاور مشاهده می‌شود، میزان گشتاور خروجی با افزایش فشار هوا افزایش پیدا می‌کند. به عنوان مثال مدل AT-32DA در فشار 3 بار حدود 3.8 نیوتن‌متر گشتاور تولید می‌کند، در حالی که همین مقدار در فشار 8 بار به بیش از 10 نیوتن‌متر می‌رسد. در مدل‌های بزرگ‌تر مانند AT-270DA نیز گشتاور خروجی در فشار 8 بار به بیش از 4600 نیوتن‌متر می‌رسد که برای راه‌اندازی شیرهای بزرگ صنعتی کاملاً مناسب است.
با توجه به جدول گشتاور موجود در تصویر، انتخاب سایز مناسب اکچویتور باید بر اساس گشتاور مورد نیاز شیر، ضریب اطمینان، فشار هوای موجود و شرایط کاری انجام شود. انتخاب صحیح باعث افزایش عمر مفید تجهیزات، کاهش مصرف انرژی و عملکرد پایدار سیستم خواهد شد.
بدنه آلومینیومی مستحکم یکی دیگر از مزایای این سری محسوب می‌شود. استفاده از آلیاژ آلومینیوم با مقاومت بالا ضمن کاهش وزن کلی تجهیز، مقاومت مناسبی در برابر خوردگی و شرایط محیطی صنعتی ایجاد می‌کند. سطح بدنه معمولاً با پوشش آنودایز محافظت شده تا دوام بیشتری در محیط‌های مرطوب، خورنده و فضای باز داشته باشد.
در طراحی داخلی اکچویتورهای سری AT از مکانیزم رک و پینیون استفاده شده است. این سیستم موجب توزیع یکنواخت نیرو روی محور خروجی شده و حرکت نرم و بدون لرزش را تضمین می‌کند. علاوه بر این، طراحی متقارن پیستون‌ها باعث افزایش راندمان تبدیل انرژی هوای فشرده به گشتاور مکانیکی می‌شود. نتیجه این طراحی، عملکرد دقیق، طول عمر بالا و کاهش استهلاک قطعات داخلی است.

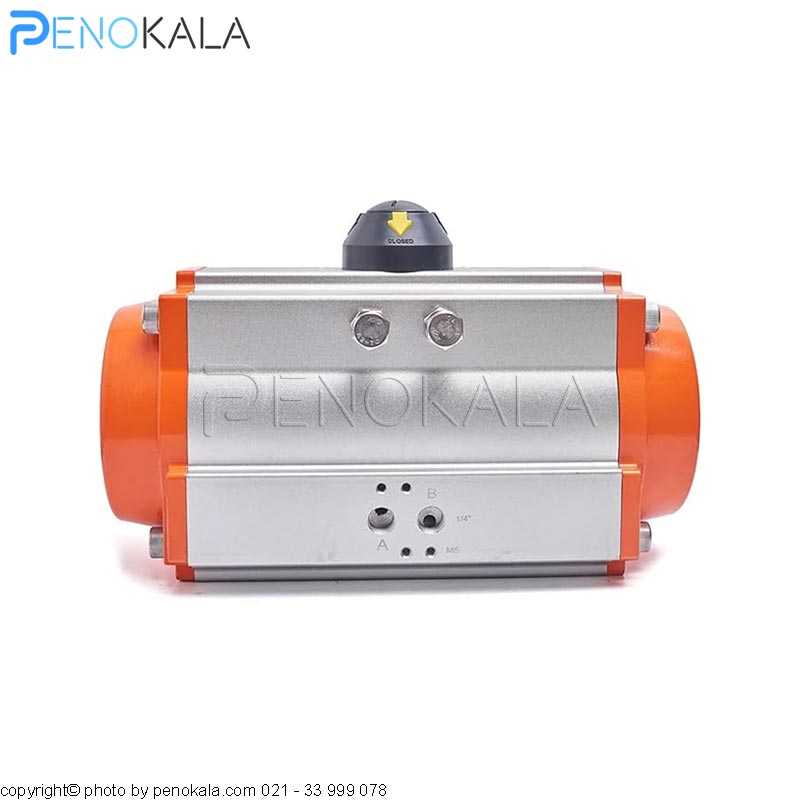

وجود نشانگر مکانیکی وضعیت روی قسمت بالایی اکچویتور، امکان مشاهده سریع وضعیت شیر را فراهم می‌کند. اپراتور بدون نیاز به باز کردن تجهیزات یا استفاده از ابزارهای جانبی می‌تواند باز یا بسته بودن شیر را تشخیص دهد. این ویژگی در خطوط فرآیندی و سیستم‌های کنترلی اهمیت زیادی دارد و باعث افزایش سرعت عملیات بهره‌برداری و تعمیرات می‌شود.

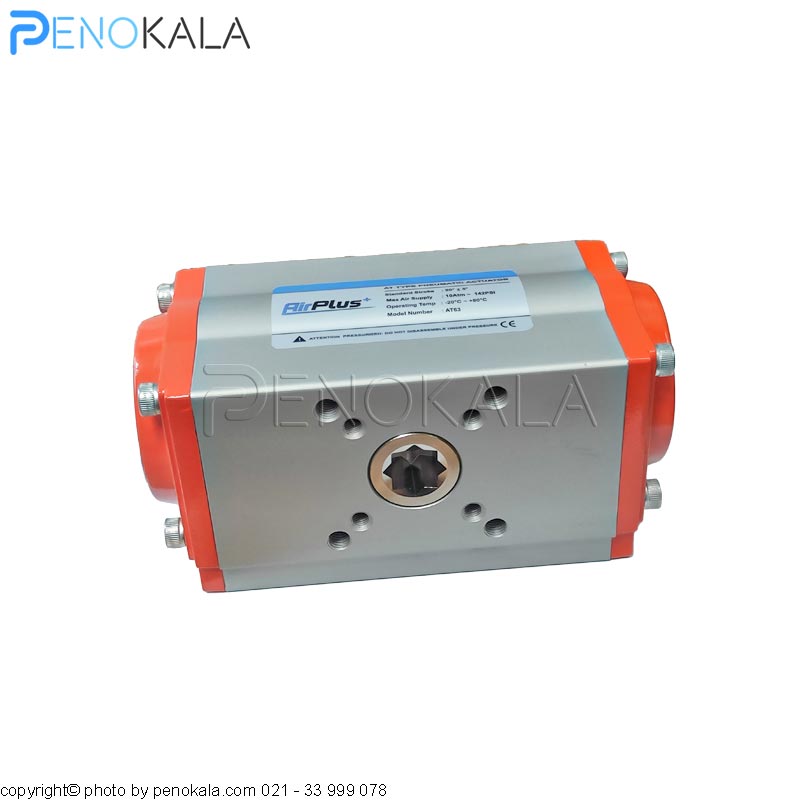

یکی دیگر از نقاط قوت اکچویتور پنوماتیک Airplus سری AT، پشتیبانی از استانداردهای جهانی نصب تجهیزات جانبی است. این محصولات دارای استاندارد NAMUR برای نصب شیر برقی و استاندارد F09 F07 – F05 – F03 ….برای اتصال مستقیم به شیر هستند. همچنین امکان نصب انواع باکس سوئیچ، پوزیشنر و تجهیزات کنترلی روی بدنه اکچویتور وجود دارد. این قابلیت باعث می‌شود عملگر به‌راحتی در سیستم‌های اتوماسیون صنعتی و کنترل فرآیند مورد استفاده قرار گیرد.
محدوده دمای کاری این سری بین 20- تا 80+ درجه سانتی‌گراد تعریف شده است. این بازه دمایی امکان استفاده از اکچویتور را در شرایط مختلف محیطی فراهم می‌کند. در صورت استفاده از آب‌بندها و متریال‌های خاص، امکان بهره‌برداری در شرایط ویژه نیز وجود دارد. به همین دلیل این سری در بسیاری از پروژه‌های صنعتی با شرایط محیطی متفاوت مورد استفاده قرار می‌گیرد.
از نظر نوع عملکرد، اکچویتورهای سری AT در مدل‌های دوطرفه (Double Acting) عرضه می‌شوند. مدل‌های دوطرفه برای باز و بسته شدن به هوای فشرده نیاز دارند و گشتاور بیشتری تولید می‌کنند.
در مجموع، اکچویتور پنوماتیک سری AT برند Airplus با طراحی مهندسی‌شده، محدوده گسترده گشتاور، ابعاد استاندارد، مقاومت بالا در برابر خوردگی، قابلیت نصب تجهیزات جانبی و سازگاری با انواع شیرهای صنعتی، یکی از گزینه‌های قابل اعتماد برای سیستم‌های اتوماسیون و کنترل فرآیند به شمار می‌رود. این ویژگی‌ها باعث شده‌اند که سری AT در بسیاری از صنایع به عنوان یک راهکار مطمئن برای کنترل شیرهای ربع‌گرد مورد استفاده قرار گیرد.
