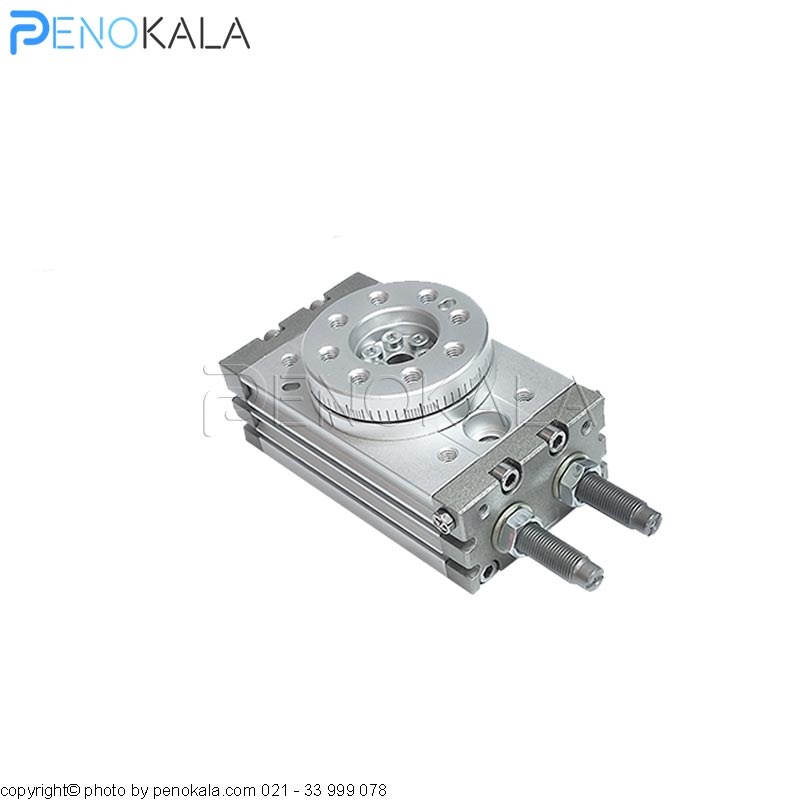

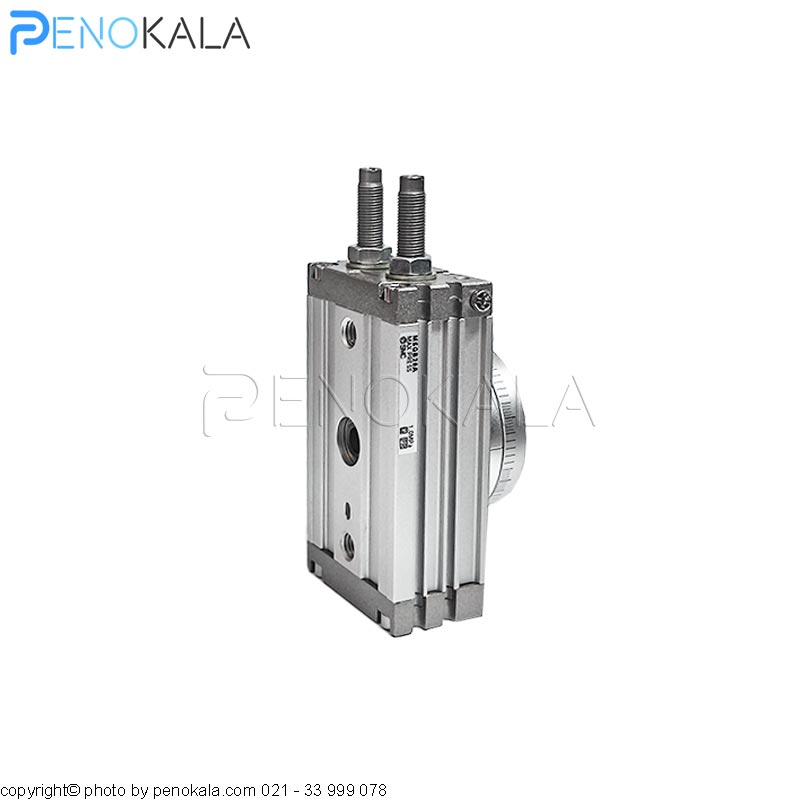

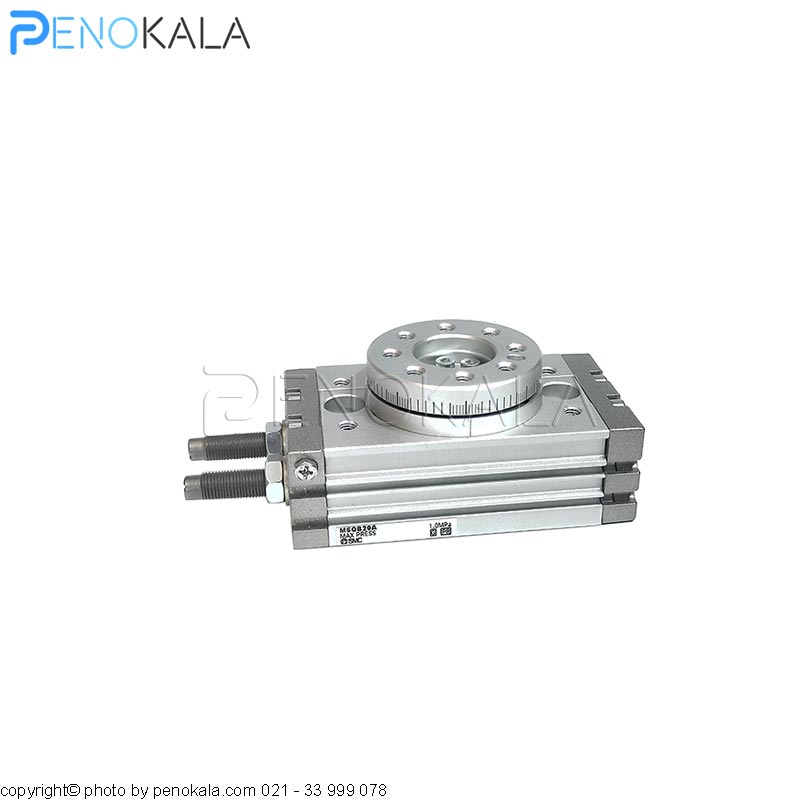

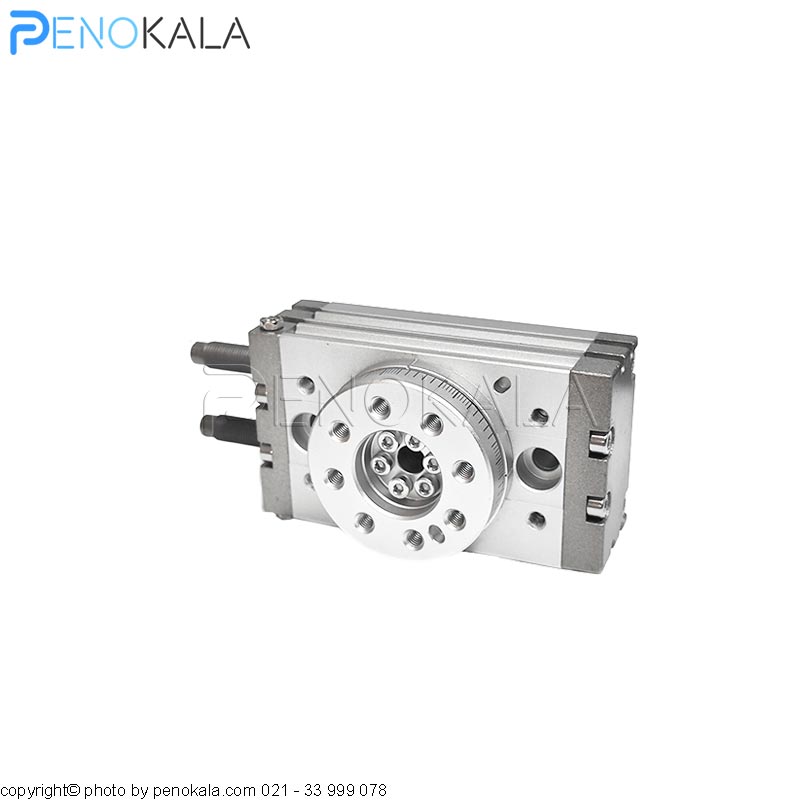

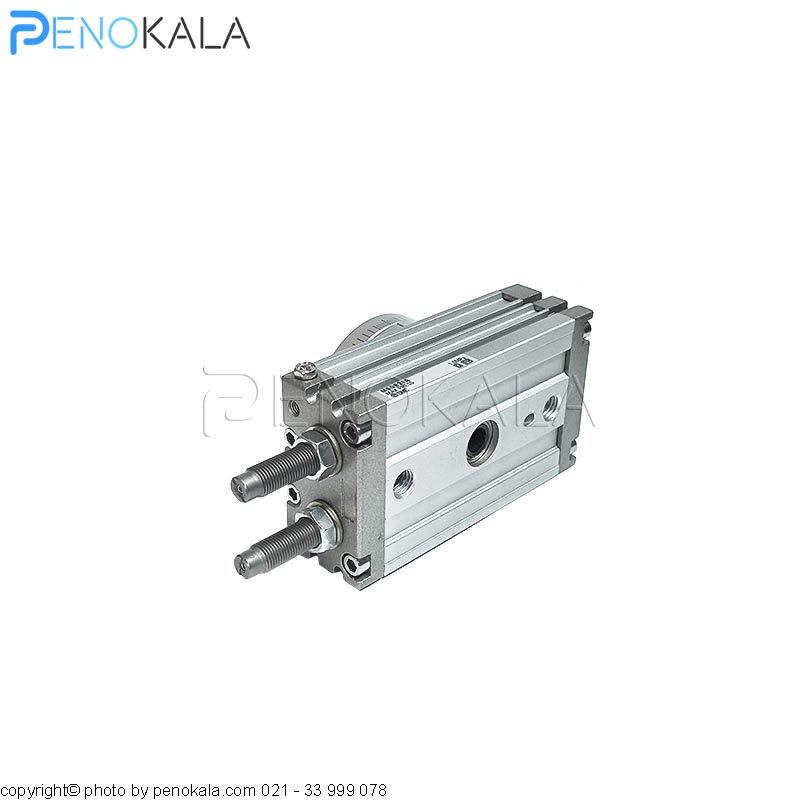

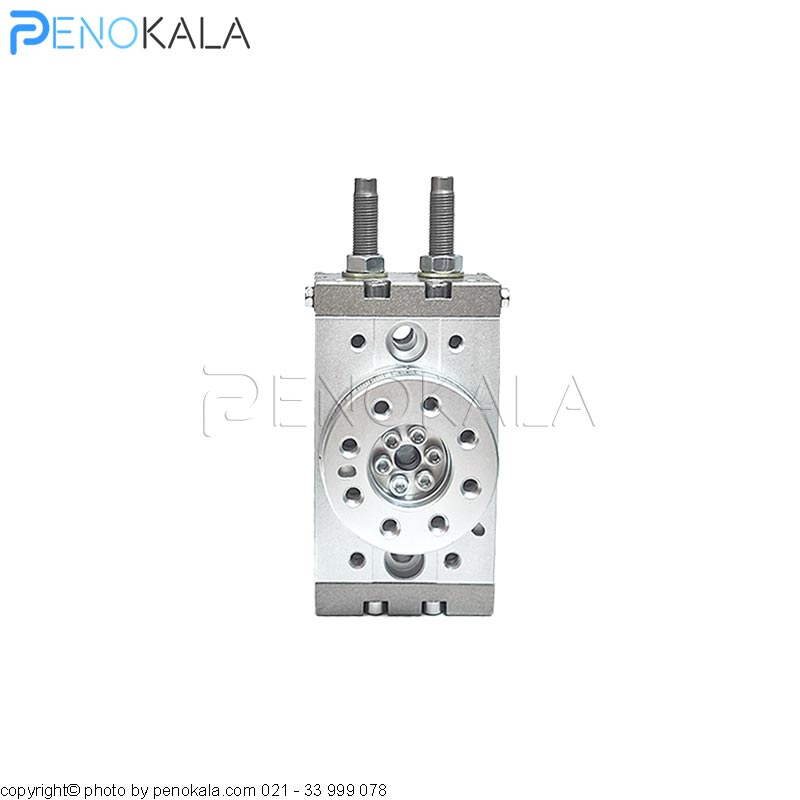

جک چرخشی مدل MSQB برند SMC با زاویه قابل چرخش

معرفی جک چرخشی مدل MSQB برند SMC

جک پنوماتیک چرخشی MSQB برند SMC یکی از محصولات پرکاربرد در سیستم‌های پنوماتیک صنعتی است که امکان تبدیل حرکت خطی به حرکت دورانی را فراهم می‌کند. این جک با طراحی دقیق و مهندسی شده، قابلیت تنظیم زاویه حرکت تا ۰ تا ۱۹۰ درجه را دارد و به کمک پیچ تنظیم زاویه، می‌توان میزان چرخش را با دقت بسیار بالا کنترل کرد.

یکی از ویژگی‌های مهم این جک، کوشن داخلی (Shock Absorber) و گزینه لاستیکی با پیچ تنظیم است که امکان جذب انرژی ضربه و کاهش صدمات مکانیکی را فراهم می‌کند. این ویژگی باعث افزایش طول عمر قطعات پنوماتیک و بهبود عملکرد جک در شرایط کاری مداوم و صنعتی می‌شود.

جک MSQB مناسب محیط‌هایی با فشار کاری تا ۱ مگاپاسکال و دمای ۰ تا ۶۰ درجه سانتی‌گراد است و برای کاربردهای مختلفی از جمله اتوماسیون صنعتی، خطوط تولید و سیستم‌های بسته‌بندی قابل استفاده می‌باشد.

با سایزبندی متنوع و قطر سیلندرهای استاندارد، این محصول انعطاف لازم برای انطباق با نیازهای مختلف صنعتی را ارائه می‌دهد. همچنین، طراحی استاندارد پورت‌های ورودی و خروجی، نصب آسان و سازگاری با تجهیزات جانبی را تضمین می‌کند.

این جک ترکیبی از دقت، دوام و قابلیت تنظیم ساده است و به عنوان گزینه‌ای اقتصادی و مطمئن، امکان اجرای پروژه‌های صنعتی با کیفیت بالا را فراهم می‌کند.

مشخصات فنی جک چرخشی SMC

جک چرخشی SMC سری MSQB با طراحی مهندسی دقیق، برای کاربردهای صنعتی با حرکت دورانی کنترل‌شده و دقت بالا مناسب است.

🔹 شرایط کاری

• سیال کاری: هوا (بدون نیاز به روغن‌کاری)
• فشار کاری بیشینه: 1 مگاپاسکال
• فشار کاری توصیه‌شده: 0.6 مگاپاسکال
• حداقل فشار کاری: بیشتر سایزها 0.1 مگاپاسکال، برخی سایزها 0.2 مگاپاسکال
• دمای محیط و سیال: 0 تا 60°C

🔹 مشخصات حرکتی

• دامنه تنظیم زاویه: 0 تا 190°
• حداکثر زاویه چرخش: 190°

حداقل زاویه چرخش بدون کاهش جذب انرژی (بسته به سایز):

• سایز 10 → 52°
• سایز 20 → 43°
• سایز 30 → 40°
• سایز 50 → 60°
• سایز 70 → 71°
• سایز 100 → 62°
• سایز 200 → 82°

🔹 کوشن و جذب ضربه

• نوع کوشن: لاستیکی با پیچ تنظیم یا شوک‌ابزوربر داخلی

نکته: تنظیم زاویه کمتر از حد مجاز، توان جذب انرژی را کاهش می‌دهد.

🔹 سایزبندی و قطر سیلندر

• سایزهای موجود: 10، 20، 30، 50، 70، 100، 200

قطر سیلندر (Bore size):

• سایز 10 → ø15
• سایز 20 → ø18
• سایز 30 → ø21
• سایز 50 → ø25
• سایز 70 → ø28
• سایز 100 → ø32
• سایز 200 → ø40

🔹 پورت‌ها

• سایز 10 و 20 → M5 × 0.8
• سایز 30 به بالا → Rc 1/8، G 1/8، NPT 1/8

🔹 مدل ضربه‌گیر داخلی (Shock Absorber)

• سایز 10 → RBA0805-X692
• سایز 20 → RBA1006-X692
• سایز 30 → RBA1411-X692
• سایز 50 → RBA2015-X821
• سایز 70، 100، 200 → RBA2725-X821

🔹 نکات ایمنی و عملکرد

فشار کاری بیشینه توسط حداکثر نیروی مجاز ضربه‌گیر محدود می‌شود.

انرژی جنبشی بیش از مقدار مجاز ممکن است باعث خرابی قطعات داخلی شود.

تنظیم زمان چرخش بیش از حد توان جذب انرژی ضربه‌گیر را کاهش می‌دهد.

تنظیم زاویه در جک چرخشی MSQB

جک چرخشی MSQB دارای پیچ‌های تنظیم زاویه دقیق است که امکان کنترل حرکت دورانی تا ۱۹۰ درجه را فراهم می‌کنند. طراحی ویژه این پیچ‌ها به گونه‌ای است که یکی در جهت موافق عقربه‌های ساعت و دیگری در جهت همراه عقربه‌های ساعت حرکت می‌کند، و این امکان را می‌دهد تا محدوده زاویه چرخش را با دقت بالا تنظیم کنید.
با چرخش این پیچ‌ها می‌توان زاویه حرکت را بر اساس نیاز پروژه محدود یا گسترده کرد و عملکرد جک را بهینه نمود. این سیستم ساده اما کارآمد، دقت بالا و کنترل قابل اعتماد را تضمین می‌کند و یکی از ویژگی‌های برجسته جک MSQB برای کاربردهای صنعتی با حرکت‌های دقیق و نیاز به تنظیم دقیق زاویه است.

ویژگی‌های حرکتی و محدوده تنظیم زاویه در جک چرخشی MSQB SMC

۱. تغییر زاویه بر اساس چرخش پیچ تنظیم
جدولی که در زیر قرار دارد می‌تواند به شما کمک کند تا با چرخش هر دور پیچ تنظیم زاویه، چند درجه تغییر در محدوده حرکت جک در سایزهای مختلف ایجاد شود.

. حداقل زاویه مجاز بدون کاهش توان جذب انرژی
این جدول نشان می‌دهد اگر زاویه چرخش کمتر از مقدار مشخص شود، توان جک کاهش پیدا می‌کند و عملکرد آن تحت تأثیر قرار می‌گیرد.

ایمنی و طول عمر جک چرخشی MSQB

برای حفظ طول عمر و عملکرد بهینه جک MSQB، رعایت فشار کاری توصیه‌شده و حداکثر نیروی مجاز ضربه‌گیر ضروری است. استفاده از کوشن داخلی و لاستیکی با پیچ تنظیم باعث جذب انرژی ضربه و کاهش فشار روی قطعات داخلی می‌شود، که نقش مهمی در افزایش دوام جک دارد. تنظیم زاویه و زمان چرخش باید مطابق جدول‌های تعیین‌شده باشد، زیرا زاویه کمتر از حد مجاز یا زمان چرخش بیش از حد می‌تواند توان جک را کاهش دهد و عملکرد را تحت تأثیر قرار دهد. رعایت این نکات، ایمنی و طول عمر جک را تضمین می‌کند.

جمع‌بندی و مشاوره خرید جک چرخشی MSQB

جک چرخشی MSQB برند SMC با دامنه حرکت تا ۱۹۰ درجه، قابلیت تنظیم دقیق زاویه و سیستم جذب انرژی با کوشن داخلی و لاستیکی، گزینه‌ای ایده‌آل برای کاربردهای صنعتی با نیاز به دقت بالا و حرکت‌های کنترل‌شده است. این جک با طراحی مهندسی شده، دوام بالا و عملکرد قابل اعتماد، امکان استفاده در خطوط تولید، اتوماسیون و پروژه‌های صنعتی مختلف را فراهم می‌کند.

استفاده از جک MSQB با رعایت شرایط کاری و نگهداری توصیه‌شده، عملکرد دقیق و طول عمر بالا را تضمین می‌کند و تجربه‌ای مطمئن و اقتصادی برای پروژه‌های صنعتی شما فراهم می‌آورد.

برای انتخاب سایز مناسب، تنظیم زاویه و استفاده بهینه از جک، می‌توانید از مشاوره رایگان پنوکالا بهره ببرید. پنوکالا یکی از فروشگاه‌های تخصصی تجهیزات پنوماتیک در مرکز شهر، محدوده لاله‌زار است که با ارائه راهنمایی فنی و اطلاعات کامل محصول، خریدی مطمئن و متناسب با نیاز شما را تضمین می‌کند.
