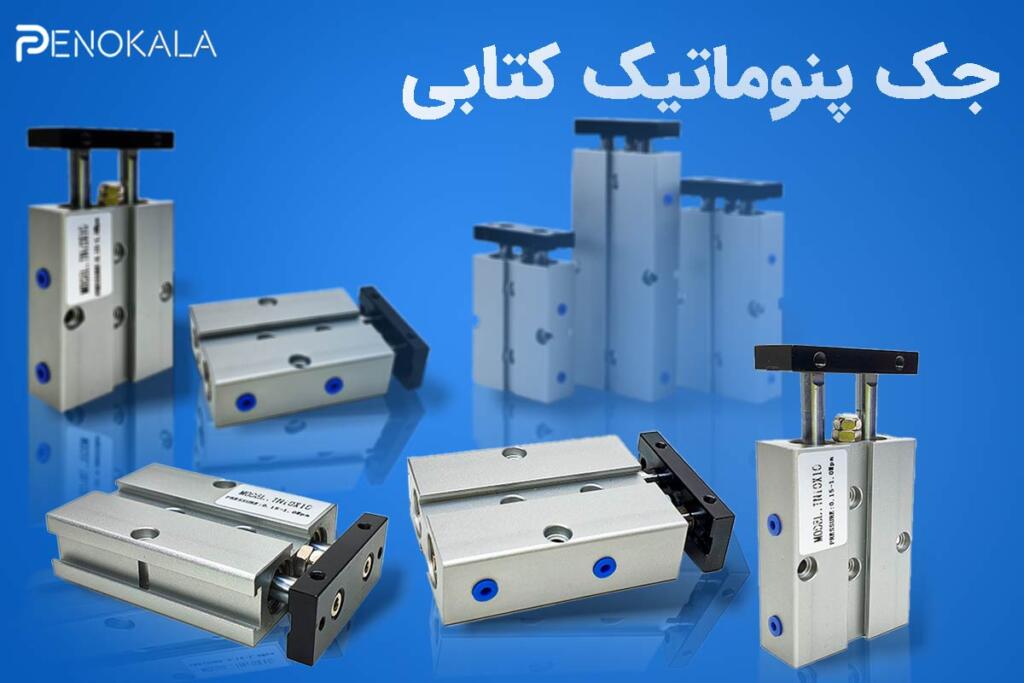

جک پنوماتیک کتابی

جک پنوماتیک کتابی چیست و چه کاربردی دارد؟

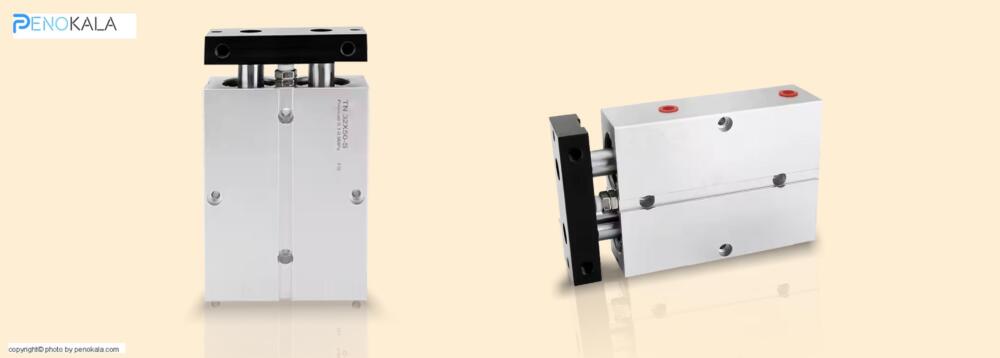

جک پنوماتیک کتابی نوعی سیلندر بادی با طراحی تخت و کم‌ارتفاع است که برای فضاهای محدود و کاربردهای دقیق صنعتی مورد استفاده قرار می‌گیرد. این جک‌ها معمولاً دارای ریل راهنما هستند که از انحراف و چرخش ناخواسته پیستون جلوگیری کرده و حرکت خطی کاملاً پایدار و دقیق را تضمین می‌کند.

برای خرید انواع جک پنوماتیک . مشاهده انواع جک پنوماتیک به صفحه مشخص شده مراجه کنید

از مهم‌ترین کاربردهای جک کتابی می‌توان به اتوماسیون خطوط تولید، مونتاژ قطعات، بسته‌بندی، جابه‌جایی دقیق اجسام سبک و عملکردهای دوگانه در ماشین‌آلات صنعتی اشاره کرد. طراحی تخت این جک‌ها، نصب آن‌ها را در دستگاه‌هایی با محدودیت فضا بسیار آسان می‌سازد.

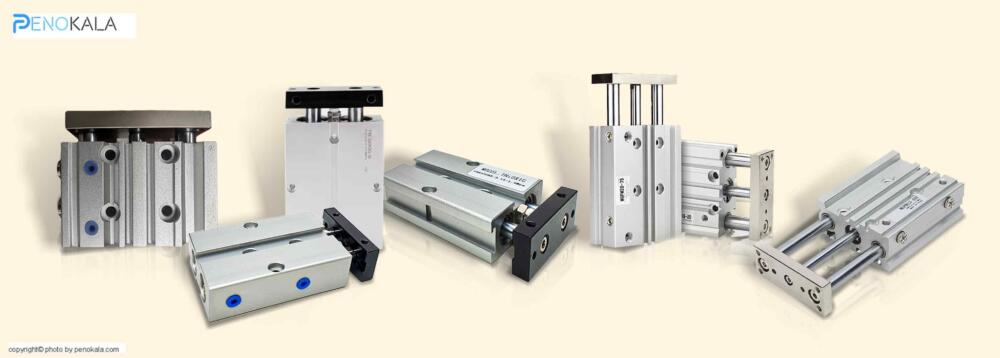

جک‌های کتابی در مدل‌هایی مانند TN، MGPM و STM عرضه می‌شوند و با توجه به کورس، قطر پیستون و نوع هدایت‌گر، در صنایع مختلف جایگاه ویژه‌ای دارند.

تفاوت جک کتابی با سایر انواع جک پنوماتیک

جک پنوماتیک کتابی از نظر طراحی، عملکرد و کاربرد با سایر جک‌های پنوماتیکی مانند جک‌های قلمی، جک چهارمیل یا کامپکت تفاوت‌های مشخصی دارد.

• مهم‌ترین تفاوت این نوع جک، طراحی تخت و کم‌حجم آن است که امکان نصب در فضاهای محدود را فراهم می‌سازد. همچنین، بسیاری از جک‌های کتابی دارای ریل راهنما هستند که موجب افزایش دقت حرکت و جلوگیری از چرخش پیستون می‌شود؛ قابلیتی که در اغلب جک‌های معمول وجود ندارد.در حالی که جک‌های استاندارد بیشتر برای حرکت‌های طولانی‌تر با توان بالا طراحی شده‌اند، جک کتابی انتخابی ایده‌آل برای کاربردهای دقیق، کوتاه‌برد و کنترل‌شده در خطوط مونتاژ، بسته‌بندی و تجهیزات اتوماسیون است.

به‌طور خلاصه، جک کتابی در مقایسه با سایر جک‌ها:

• طراحی فشرده‌تری دارد

• عملکرد دقیق‌تری در حرکت خطی دارد

• مناسب برای نصب در فضاهای محدود است

• اغلب دارای ریل یا یاتاقان راهنماست

بررسی عملکرد ریل راهنما در جک‌های پنوماتیک کتابی

یکی از اجزای کلیدی در جک‌های پنوماتیک کتابی، ریل راهنما (Guide Rail) یا یاتاقان هدایت‌گر است که نقش مهمی در افزایش دقت و پایداری حرکت ایفا می‌کند.

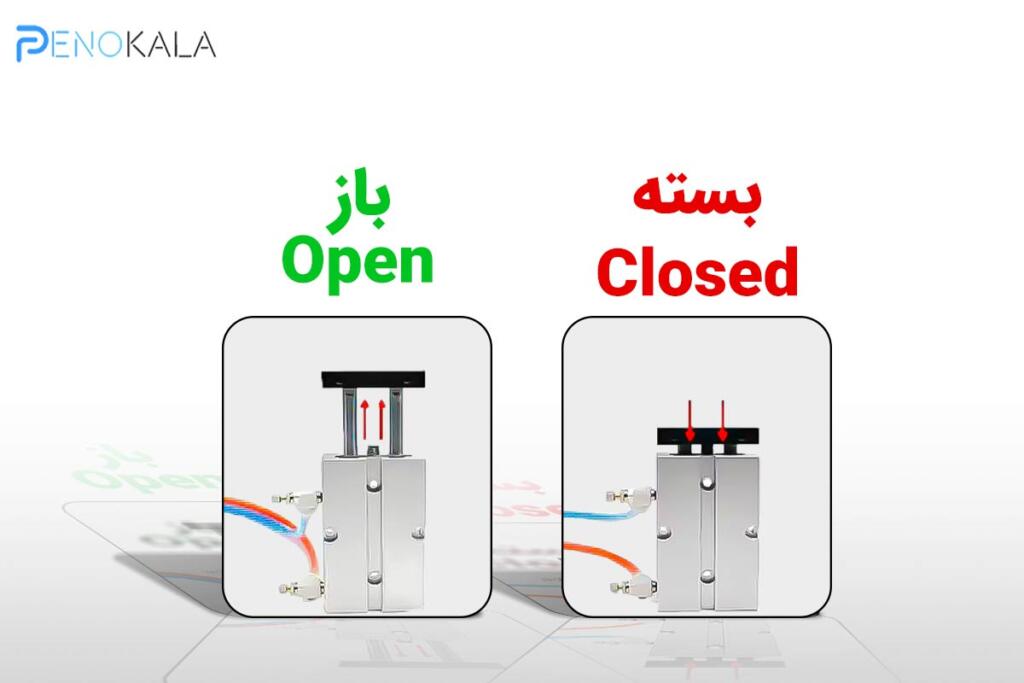

• ریل راهنما باعث می‌شود پیستون در مسیر خطی دقیق و بدون انحراف حرکت کند و از چرخش یا لرزش در حین جابه‌جایی جلوگیری شود. این ویژگی به‌ویژه در کاربردهایی که قطعه‌ای روی شفت یا صفحه جک نصب می‌شود و حرکت دقیق و بدون لغزش اهمیت دارد، بسیار حیاتی است.

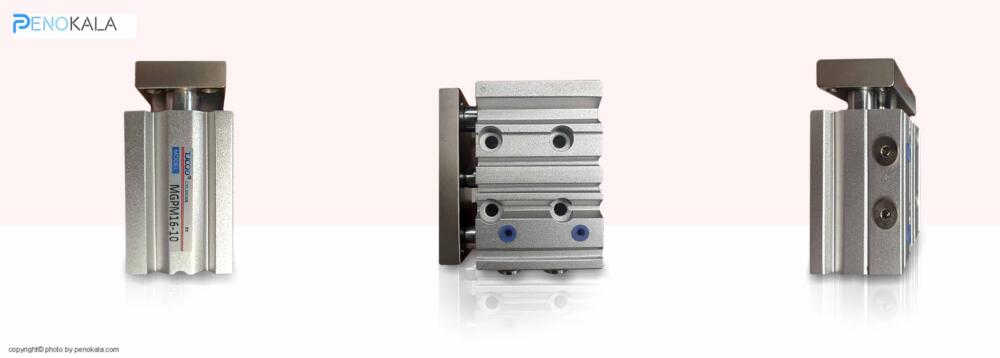

• در جک‌های کتابی مانند MGPM و STM، وجود ریل‌های دوبل یا سه‌گانه، بهبود تحمل بار جانبی و افزایش عمر مفید جک را نیز به همراه دارد. همچنین، این ساختار به جک اجازه می‌دهد در کاربردهایی با فشارهای بالا یا حرکت‌های تکرارشونده، عملکردی روان و دقیق داشته باشد.در نتیجه، ریل راهنما نقش اصلی در دقت، دوام و پایداری جک‌های کتابی دارد و آن‌ها را برای مصارف صنعتی حساس و فشرده به گزینه‌ای ایده‌آل تبدیل می‌کند.

بهترین برندهای تولیدکننده جک پنوماتیک کتابی در ایران و جهان

در بازار جهانی و ایران، برندهای متعددی به تولید جک پنوماتیک کتابی با کیفیت بالا و دقت عملکرد مشغول هستند. انتخاب برند مناسب، تأثیر مستقیمی بر طول عمر، دقت حرکت و دوام قطعه در شرایط صنعتی دارد.

در سطح جهانی، برندهای زیر جزو گزینه‌های برتر به‌شمار می‌آیند:

• SMC ژاپن: پیشتاز در طراحی جک‌های کتابی با دقت بالا، عمر طولانی و عملکرد بی‌صدا

• Airtac تایوان: تولید جک‌هایی با قیمت مناسب و کیفیت قابل قبول، پرکاربرد در ایران

• FESTO آلمان: برند مطرح اروپایی با طراحی مهندسی پیشرفته و قابلیت اطمینان بالا

• JELPC چین: عرضه مدل‌های اقتصادی با تنوع بالا، مناسب برای مصارف عمومی صنعتی

• TJCQD چین: گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های متوسط با پشتیبانی از مدل‌هایی مانند MGPM و TN

در بازار ایران نیز برندهای زیر حضور فعالی دارند:

• سانگو (SANGO): تولیدکننده داخلی با جک‌های کتابی قابل رقابت در مدل‌های پرمصرف

• فستو ایران: نمایندگی رسمی FESTO با برخی خطوط مونتاژ داخل کشور

• برندهای متفرقه مونتاژ داخل: برخی تولیدکنندگان داخلی نیز با کیفیت قابل قبول و خدمات پس از فروش مناسب، نیاز بازار را تأمین می‌کنند.

در نهایت، انتخاب برند باید بر اساس نوع کاربرد، شرایط محیطی، خدمات پس از فروش و بودجه پروژه انجام شود. در فروشگاه پنوکالا، امکان بررسی، مقایسه و خرید جک‌های کتابی از برندهای معتبر فراهم شده است.

نکات نگهداری و افزایش طول عمر جک پنوماتیک کتابی

برای حفظ عملکرد دقیق و افزایش طول عمر جک پنوماتیک کتابی، رعایت اصول نگهداری منظم و صحیح ضروری است. این نوع جک‌ها به دلیل داشتن ریل راهنما و ساختار ظریف، نسبت به آلودگی، رطوبت و نوسانات فشار حساس‌تر هستند.

در ادامه به مهم‌ترین نکات نگهداری اشاره می‌کنیم:

• استفاده از فیلتر رگلاتور: هوای ورودی به جک باید کاملاً خشک، تمیز و بدون ذرات معلق باشد. نصب فیلتر رگلاتور مناسب باعث جلوگیری از آسیب به آب‌بندها و ریل راهنما می‌شود.

• روغن‌کاری منظم در صورت نیاز: برخی مدل‌ها نیاز به روان‌کاری دوره‌ای دارند. حتماً از روغن سازگار با سیستم پنوماتیکی استفاده شود.

• بازرسی نشت هوا: اتصالات و شلنگ‌ها باید به‌طور منظم بررسی شوند تا نشت هوا باعث افت عملکرد و کاهش فشار نشود.

• پاک‌سازی سطح خارجی: ریل‌ها و بدنه جک باید از گردوغبار و آلودگی پاک نگه‌داشته شوند تا از گیرکردگی و سایش زودهنگام جلوگیری شود.

• کنترل عملکرد سنسورها: اگر جک مجهز به سنسور موقعیت است، صحت عملکرد آن‌ها را به‌طور منظم بررسی کنید تا حرکت خطی به‌درستی ثبت و کنترل شود.

• تنظیم مناسب کورس: در جک‌های با قابلیت تنظیم کورس، استفاده نادرست یا فشار بیش از حد به پیچ‌های کورس‌گیر ممکن است به خرابی منجر شود.

با رعایت این نکات ساده، می‌توانید از خرابی زودرس، توقف خطوط تولید و هزینه‌های اضافی تعمیر یا تعویض جلوگیری کنید. فروشگاه اینترنتی پنوکالا امکان تهیه انواع جک کتابی و تجهیزات جانبی نگهداری مانند فیلتر رگلاتور را برای کاربران فراهم کرده است.

• جک پنوماتیک کتابی یکی از پرکاربردترین انواع سیلندرهای بادی در صنایع اتوماسیون، مونتاژ، بسته‌بندی و خطوط تولید است. طراحی تخت و کم‌ارتفاع این جک‌ها، آن‌ها را برای فضاهای محدود به گزینه‌ای ایده‌آل تبدیل کرده است. وجود ریل راهنما در بسیاری از مدل‌ها، دقت حرکت پیستون را افزایش داده و از انحراف و چرخش ناخواسته جلوگیری می‌کند.جک‌های کتابی در مدل‌هایی مانند TN، MGPM و STM عرضه می‌شوند و بسته به نوع کاربرد، ویژگی‌هایی چون قطر پیستون، کورس قابل تنظیم، سنسور موقعیت و ظرفیت تحمل بار متفاوت دارند. برندهای معتبری همچون SMC، Airtac، FESTO و JELPC در سطح جهانی، و شرکت‌هایی مانند سانگو و فستو ایران در داخل کشور، جک‌های کتابی را با کیفیت‌های متنوع تولید و عرضه می‌کنند.نگهداری منظم، استفاده از هوای فیلترشده، روغن‌کاری در صورت نیاز و بررسی دوره‌ای عملکرد جک، نقش مهمی در افزایش طول عمر و بهره‌وری دارد. برای خرید مطمئن انواع جک پنوماتیک کتابی و دریافت مشاوره تخصصی، می‌توانید به فروشگاه آنلاین پنوکالا مراجعه کنید.
