جک پنوماتیک کتابی دو شفت مدل TN برند ایرتک

جک پنوماتیک کتابی دو شفت چگونه عمل میکند؟

جک دو شفت پنوماتیک (Twin-Rod Cylinder) نوعی جک هوای فشرده است که به‌جای یک شفت، از دو شفت موازی استفاده می‌کند. جک‌های دو شفت معمولاً در طراحی‌های کتابی (Compact Guide) ارائه می‌شوند و به دلیل داشتن ریل راهنما، مناسب برای بارهای جانبی سبک و سیستم‌های اتوماسیون دقیق هستند.

مدلی مثل TN نمونه‌ای از جک کتابی دو شفت است که با ابعاد کوچک و وزن سبک، انتخاب مناسبی برای فضاهای محدود به حساب می‌آید.

ویژگی فنی جک پنوماتیک کتابی مدل TN

• کشور سازنده: چین
• برند:  مشابه Airtac
• مدل:  TN
• نوع عملکرد : دو طرفه (Double-acting)
• قطر سیلندر: 16 میلی‌متر تا 32 میلی‌متر
• کورس حرکتی : 10 میلی‌متر تا 200 میلی‌متر
• حداقل فشار کاری:  0.15 مگاپاسکال
• حداکثر فشار کاری:1.0 مگاپاسکال
• ساختار: کتابی دو شفت (Twin-rod)
• جنس بدنه: آلومینیوم آنادایز شده
• کاربرد: مناسب برای فضاهای محدود و سیستم‌های دقیق صنعتی

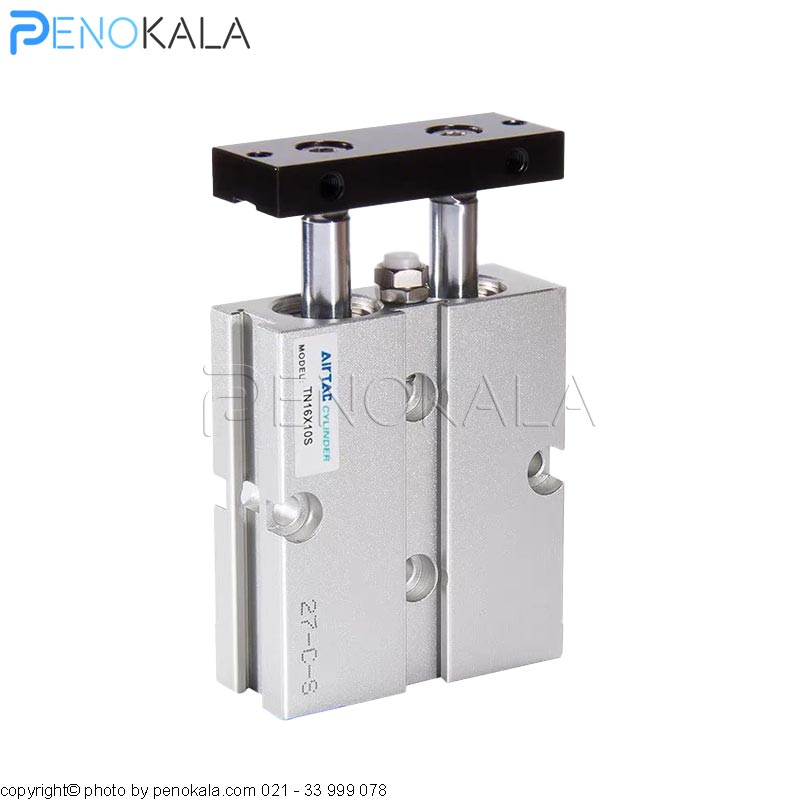

جک پنوماتیک TN

جک پنوماتیک مدل TN با داشتن دو شفت موازی، عملکردی دقیق و پایدار را برای حرکت رفت‌وبرگشتی ارائه می‌دهد. این امر باعث می‌شود تا در هنگام حرکت، شفت‌ها از چرخش ناخواسته جک جلوگیری کرده و موقعیت بار را به صورت کنترل‌شده و یک‌نواخت حفظ کنند. همچنین این ویژگی در مواقعی که نیاز به تراز دقیق در خط تولید یا سیستم‌های مکانیکی دارید، بسیار اهمیت دارد.

شفت‌های این جک از فولاد سخت‌کاری‌شده با روکش ضدزنگ آنودایز، (فرآیند آنودایزینگ (Anodizing) یک روش الکترولیتی برای افزایش مقاومت به خوردگی و سختی سطح آلومینیوم است) ساخته شده‌اند و با بلبرینگ‌های راهنما پشتیبانی می‌شوند تا اصطکاک کاهش یابد.

در جک پنوماتیک مدل TN، به دلیل کورس حرکتی کوتاه و قطر کم شفت‌ها،کاربردهای سبکی مانند دسته‌بندی قطعات، توقف اجسام، نگه‌داشتن دقیق قطعه‌ها یا اعمال فشار محدود در قالب‌های کوچک رایج است.

جمع‌بندی

جک پنوماتیک کتابی دو شفت مدل TN، گزینه‌ای کاربردی برای سیستم‌هایی است که به حرکت دقیق، نصب آسان و ابعاد فشرده نیاز دارند.

کارشناسان پنوکالا آماده‌اند تا برای خرید جک پنوماتیک کتابی مناسب با نیاز شما، مشاوره رایگان ارائه دهند. همچنین اگر به دنبال نمونه‌های مشابه جک پنوماتیک کتابی هستید، ما در پنوکالا پاسخ‌گوی شما هستیم.
