قطعه متحرک در حین کار ممکن است توسط نیروی جانبی ناشی از بار یا چرخش شفت منحرف شود، استفاده از جک پنوماتیک راهنمادار میتواند مانع انحراف از مسیر شود که معمولاً با دو یا سه شفت راهنما عرضه میشود و برای انتخاب مدل مناسب باید عوامل مختلفی را در نظر گرفت.
چه زمانی جک پنوماتیک راهنمادار مناسب است؟
جک علاوه بر ایجاد حرکت رفتوبرگشتی باید راستای حرکت قطعه را نیز حفظ کند، جک راهنمادار یا گایددار در بسیاری از این کاربردها انتخاب مناسبتری نسبت به جک معمولی است.
راهنما یا گاید با محدود کردن حرکتهای ناخواسته، به حفظ مسیر و راستای قطعه متحرک کمک میکند. گاید همچنین میتواند بخشی از نیروی جانبی ناشی از بار را تحمل کند و از وارد شدن این نیرو به خود جک جلوگیری کند. البته میزان تحمل بار جانبی، به طراحی جک، نوع راهنما، نحوه نصب و شرایط کاری بستگی دارد.

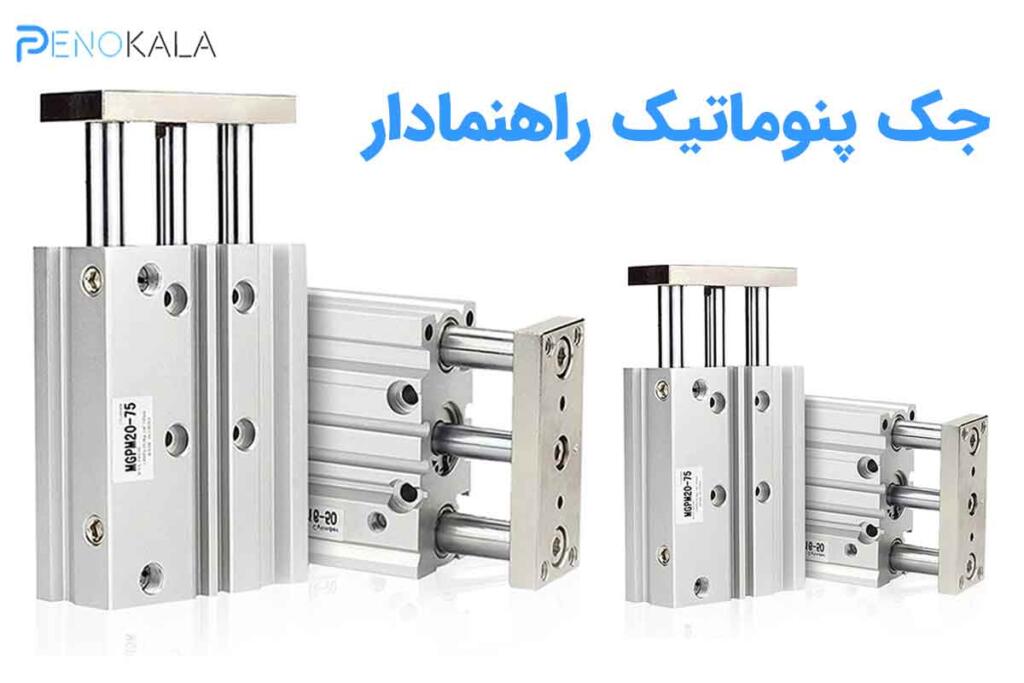

انواع ساختار جک پنوماتیک راهنمادار
جکهای دو شفت
جک دو شفت معمولاً از دو محور برای هدایت صفحه راهنما استفاده میکند و نسبت به سیلندرهای معمولی، هدایت و پایداری بیشتری برای بخش متحرک فراهم میکند.
جکهای سه شفت
جکهای سه شفت، به دلیل کنترل بیشتر نیرو، زمانی که نیروی بالا توسط بار به جک اعمال میشود اهمیت بیشتری پیدا میکند. انتخاب بین دو شفت و سه شفت به مشخصات فنی و میزان بار جانبی مرتبط است.
جک کامپکت و کشویی
در فضاهای محدود، انتخاب تجهیزات با ابعاد مناسب اهمیت ویژهای پیدا میکند. جکهای راهنمادار در مدلهای مختلفی مانند کامپکت، کشویی و کتابی تولید میشوند و برای ماشینآلاتی که فضای نصب محدودی دارند، گزینه مناسبی هستند.

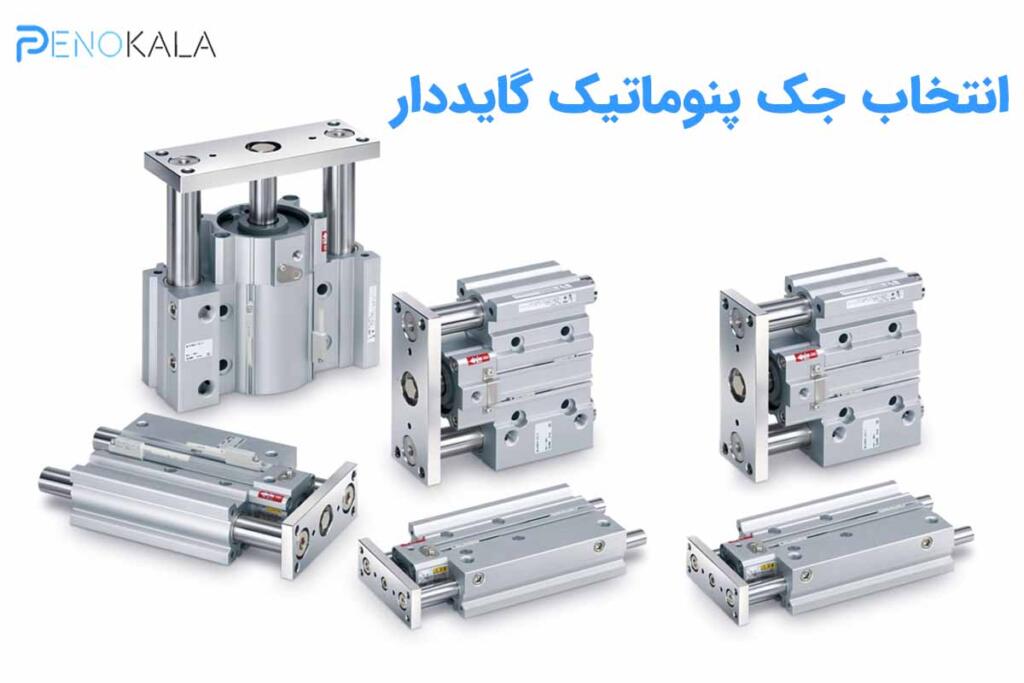

انتخاب جک پنوماتیک گایددار
برای انتخاب جک پنوماتیک راهنمادار، باید مواردی مانند قطر پیستون، کورس، فشار کاری، تعداد شفت راهنما، سنسور، اتصالات، ابعاد و شرایط کاری را بررسی کنیم که در ادامه آنها را بررسی میکنیم.
قطر پیستون و کورس
قطر پیستون را باید متناسب نیروی موردنیاز، برای جابهجایی بار انتخاب کنید. انتخاب قطر بزرگتر از نیاز، معمولاً هزینه و ابعاد را افزایش میدهد. کورس جک نیز باید با مسیر حرکت دستگاه هماهنگ باشد؛ چون کورس کمتر از نیاز، حرکت کامل را ممکن نمیکند و کورس بیش از نیاز میتواند باعث مصرف هوای بیشتر و اشغال فضای اضافی شود.
فشار کاری و نیروی مورد نیاز
فشار کاری جک باید با فشار هوای موجود در سیستم و نیروی موردنیاز دستگاه هماهنگ باشد. توجه کنید اگر جک دائماً در محدوده فشار حداکثری کار کند، در بلندمدت روی پایداری و عمر آن اثر منفی میگذارد.
تعداد شفتهای راهنما
بسته به طراحی، ممکن است با جک راهنمادار دو شفت یا جک راهنمادار سه شفت روبهرو شوید. این تفاوت فقط عددی نیست؛ روی پایداری حرکت و میزان تحمل بار جانبی اثر مستقیم دارد و باید با توجه به اطلاعات فنی واقعی بررسی شود.
سنسور
در مدلهای دارای آهنربای داخلی، میتوان از سنسور مگنتی (سنسور جک پنوماتیک) برای تشخیص موقعیت پیستون استفاده کرد.
اتصالات و ابعاد
اتصالات (اتصالات پنوماتیک) باید با سیستم پنوماتیک موجود هماهنگ باشد. بررسی ابعاد و فضای نصب قبل از خرید هم از مشکلات اجرایی هنگام راهاندازی جلوگیری میکند.
دمای کاری و شرایط محیط
دمای محل کار باید در محدوده دمای کاری جک پنوماتیک قرار داشته باشد. اگر سیستم شما در محیطهای مرطوب یا دارای گردوغبار است، نوع آببندی و جنس جک را متناسب با شرایط محیطی انتخاب کنید تا در طولانیمدت دچار افت عملکرد یا استهلاک زودهنگام نشود.

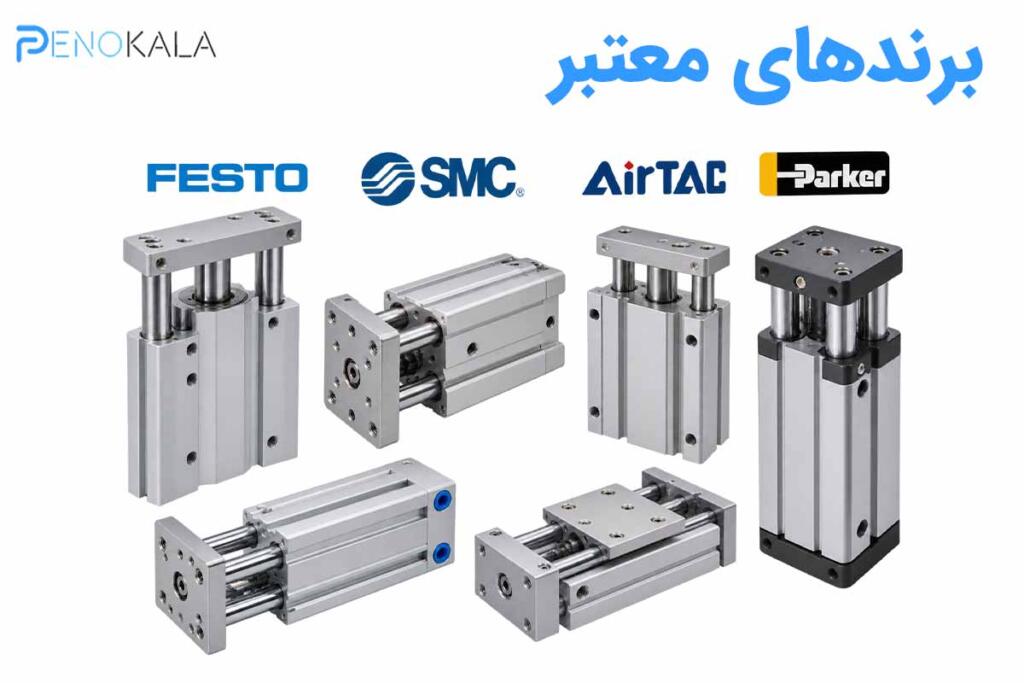

معرفی برندهای معتبر
برند سازنده هم یکی از مواردی است که هنگام خرید جک پنوماتیک راهنمادار باید در نظر بگیرید.
Festo: از برندهای شناختهشده در اتوماسیون صنعتی است و به دلیل کیفیت ساخت، تنوع مدلها و مستندات فنی دقیق، در بسیاری از کاربردهای صنعتی مورد توجه قرار میگیرد.
SMC: سابقهای گسترده در تجهیزات پنوماتیک دارد و محصولاتی با تنوع بالا برای نیازهای مختلف ارائه میکند.
Airtac و Parker از برندهای باسابقه در حوزه فناوریهای حرکتی و کنترل سیالات هستند و محصولات پنوماتیکی آنها در طیف گستردهای از صنایع استفاده میشوند.
سوالات متداول
۱. جک پنوماتیک راهنمادار چه تفاوتی با جک معمولی دارد؟
جک راهنمادار علاوه بر ایجاد حرکت خطی، به کنترل حرکتهای جانبی و جلوگیری از چرخش شفت کمک میکند. برای مثال در دستگاههایی که قطعهی متحرک وزن نامتقارن دارد یا نیروی جانبی از بیرون به آن وارد میشود، جک معمولی به مرور دچار سایش یا انحراف شفت میشود، در حالی که جک راهنمادار این نیرو را از طریق گاید تحمل میکند.
۲. جک کتابی برای چه کاربردهایی مناسب است؟
برای ماشینآلاتی که فضای نصب محدودی دارند، مثل خطوط بستهبندی کوچک که نیاز به حرکت خطی دقیق در حجم کم دارند.
۳. برای انتخاب جک راهنمادار چه مشخصاتی مهم است؟
قطر پیستون، کورس، فشار کاری، ظرفیت بار جانبی، تعداد شفت راهنما، ابعاد نصب و شرایط محیطی مهمترین مواردی هستند که باید پیش از خرید بررسی شوند.
۴. آیا امکان نصب سنسور روی جک راهنمادار وجود دارد؟
بله، در مدلهای دارای آهنربای داخلی میتوان از سنسورهای مگنتی برای تشخیص دقیق موقعیت پیستون استفاده کرد؛ این ویژگی برای کنترل خودکار خط تولید مفید است.
۵. قیمت جک پنوماتیک راهنمادار به چه عواملی بستگی دارد؟
برند، قطر و کورس، تعداد شفتهای راهنما، جنس قطعات، وجود سنسور و نوع اتصالات مهمترین عوامل تعیینکنندهی قیمت هستند.
برای انتخاب جک راهنمادار، قبل از خرید، قطر پیستون، کورس و فشار کاری دستگاه را دقیق مشخص کنید و بین دو یا سه شفت راهنما بر اساس میزان بار جانبی تصمیم بگیرید.
