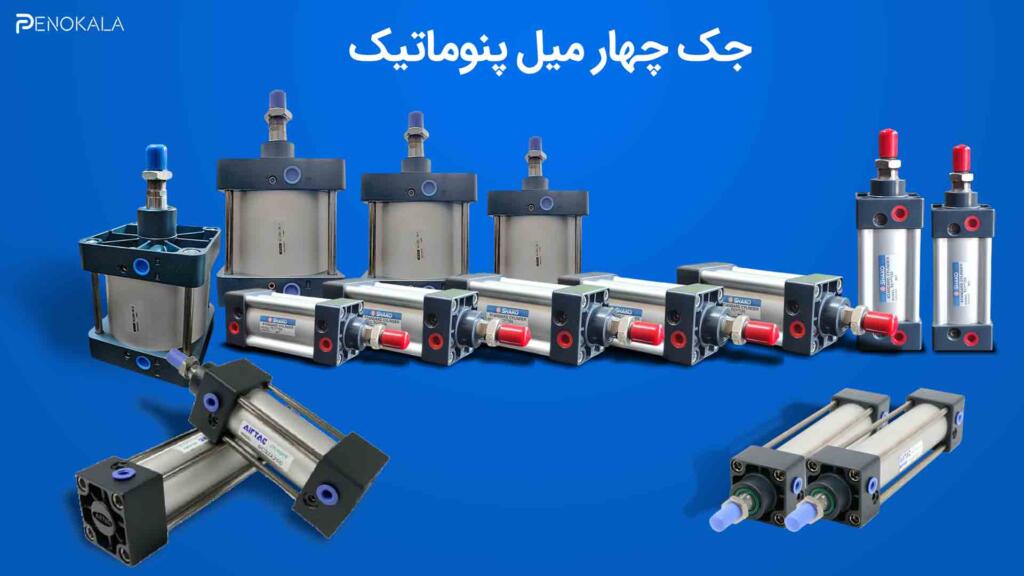

معرفی جک پنوماتیک چهارمیل
جک پنوماتیک چهارمیل یا سیلندر چهارمیل، نام‌هایی هستند که این محصول در بازار ایران با آن‌ها شناخته میشود. در چهار طرف محصول، چهار میله قرار گرفته است که اتصال میله به کفشک سر جک و انتهای میله به کفشک انتهای جک را انجام می‌دهند. این میله‌ها باعث حرکت دقیق، بدون چرخش و با ثبات شافت می‌شوند.در مقایسه با جک‌های معمولی، مدل چهارمیل توان تحمل بارهای جانبی و ضربه‌ای بیشتری دارد و برای کارهایی با دقت بالا مانند پرس سبک، فیکسچر یا سیستم‌های مونتاژ ایده‌آل است. نیروی محرک توسط فشار هوا داخل سیلندر ایجاد میشود و میله‌ها صرفاً برای هدایت مکانیکی به کار می‌روند.
به طور خلاصه، چهار میله در اطراف جک قرار گرفته‌اند تا از تغییر شکل و متلاشی شدن ساختار جک جلوگیری کنند و باعث شوند جک منسجم‌تر، محکم‌تر و باثبات‌تر باشد.

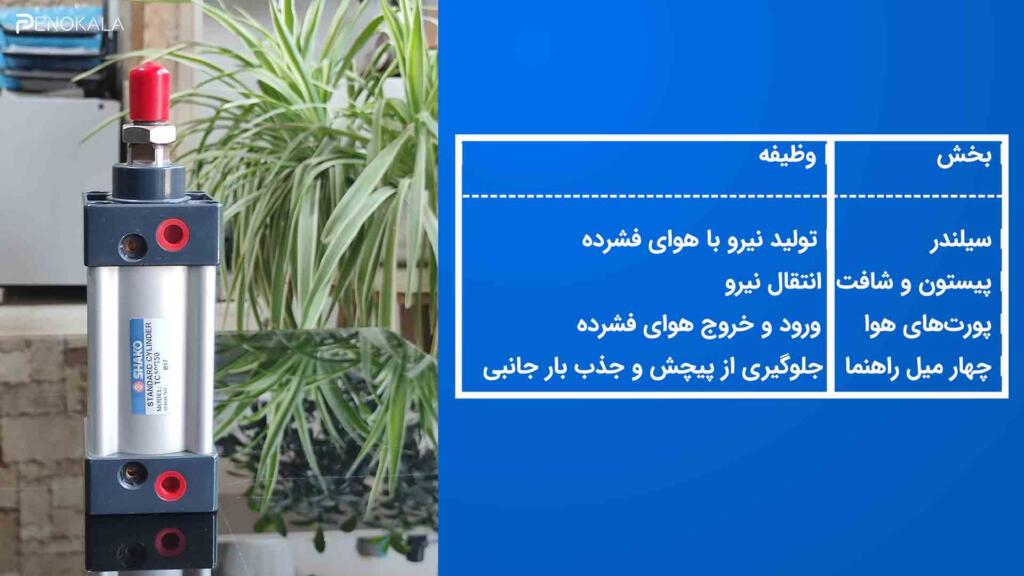

اجزای جک پنوماتیک چهارمیل و وظیفه هر بخش |
|---|
ساختار و اجزای جک چهار میل پنوماتیک
به طور کلی جک چهار میل از بخش های مختلفی تشکیل شده است مانند تمام جک های پنوماتیک که شمال : کفشک ، بدنه و سیلندر، پیستون ، اورینگ و ضربه گیر، شفت اما در این نوع جک پنوماتیک برای مهار کردن لرزش و حرکت نا خواسته از چهار میله اتصالی کفشک انتهای جک به کفشک انتهای جک استفاده شده است.
این میل‌ها نقش مهمی در حفظ تعادل و جلوگیری از انحراف شفت دارند. علاوه بر این، جک دارای واشرها و آب‌بندهای مقاوم است که از نفوذ گرد و غبار و نشت هوا جلوگیری می‌کنند. همچنین، قطعات جانبی مانند: پیچ‌های کورس‌گیر به تنظیم دقیق طول کورس کمک می‌کنند.
نحوه عملکرد و کنترل حرکت در جک چهار میل
عملکرد جک پنوماتیم چهار میل وابسته به نیروی هوای فشرده است.با ورود هوا به یکی از طرفین سیلندر، پیستون به سمت دیگر حرکت می‌کند و چهار میل‌راهنما حرکت خطی و دقیق آن را تضمین می‌کنند. کنترل کورس حرکت معمولاً از طریق استاپرهای قابل تنظیم یا پیچ‌های کورس‌گیر انجام میشود که طول حرکت پیستون را محدود می‌کنند. این قابلیت باعث میشود جک پنوماتیک در هنگام متوقف شدن ، از برخورد با بقیه اجزای دیگر مخصوصا با سیلند جلو گیری شود.
نکته: خط وخش روی سیلندر میتواند تاثیر مستقیم در فشار و کیفیت عملکرد جک داشته باشد
برخی مدل‌ها مجهز به سنسورهای موقعیت هستند که امکان کنترل دقیق‌تر حرکت را فراهم می‌کنند. معمولاً جک‌های چهار میل پنوماتیک که به صورت پیش‌فرض سنسور ندارند، امکان نصب سنسورهای موقعیت به صورت جداگانه را دارند. این سنسورها معمولاً به بدنه جک یا روی میل‌های راهنما نصب می‌شوند و با کمک آن‌ها می‌توان موقعیت پیستون را دقیق‌تر کنترل کرد.
اما باید دقت کنید که:
- نوع سنسور با جک سازگار باشد (ابعاد، مکان نصب و نوع سیگنال)
- مسیر کابل‌کشی و اتصال به سیستم کنترل فراهم باشد
- در صورت نیاز، قطعات جانبی مانند براکت نگهدارنده یا آهنرباهای حساس به سنسور تهیه شود
برای مشاهده دسته بندی سنسور جک پنوماتیک کلیک کنید
برندهای معتبر تولیدکننده جک چهار میل پنوماتیک
در بازار جهانی و ایران، برندهای متعددی جک چهار میل پنوماتیک با کیفیت تولید می‌کنند. برندهای ژاپنی مانند SMC به دلیل کیفیت بالا و دوام طولانی شناخته شده‌اند. همچنین برندهای چینی مانند JELPC و TJCQD، نمونه‌های اقتصادی با کارایی مناسب را ارائه می‌دهند. برند سانگو یکی از تولیدکنندگان جک پنوماتیک ایرانی است که در زمینه انواع جک‌ها فعالیت دارد
روش‌های نصب و نگهداری جک چهار میل پنوماتیک
نصب جک چهار میل پنوماتیک باید با دقت انجام شود تا از پیچش و نیروهای جانبی غیرمجاز جلوگیری شود. استفاده از پایه‌های مناسب و تراز دقیق اهمیت زیادی دارد.جک چهار میل پنوماتیک که حساس به کیفیت هوای ورودی است، وجود فیلتراسیون پنوماتیک بسیار مهم است تا از خرابی آب‌بندها جلوگیری کرده و عمر جک را افزایش دهد. همچنین، بازرسی دوره‌ای نشت هوا و پاک‌سازی جک از گرد و غبار، نقش مهمی در حفظ عملکرد بهینه و افزایش طول عمر آن دارد.
برای مشاهده دسته بندی فیلتراسیون پنوماتیک کلیک کنید
جک چهار میل پنوماتیک به‌دلیل طراحی خاص و چهار میل راهنمای خود، گزینه‌ای ایده‌آل برای کاربردهای صنعتی است که نیاز به دقت و ثبات بالایی دارند. این جک‌ها با مقاومت بالا در برابر پیچش و تحمل بارهای جانبی، عملکرد قابل اعتماد و طول عمر طولانی ارائه می‌دهند. نصب و نگهداری صحیح نیز نقش کلیدی در حفظ کارایی و افزایش دوام این تجهیزات دارد. برای خرید جک چهار میل پنوماتیک با بهترین شرایط، فروشگاه آنلاین پنوکالا انتخابی مطمئن است.
