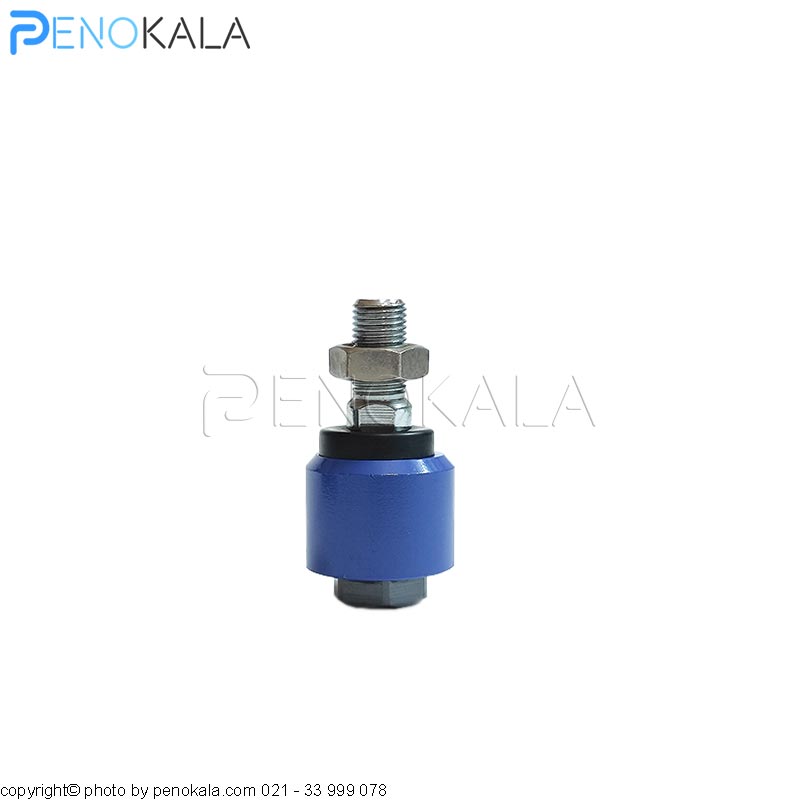

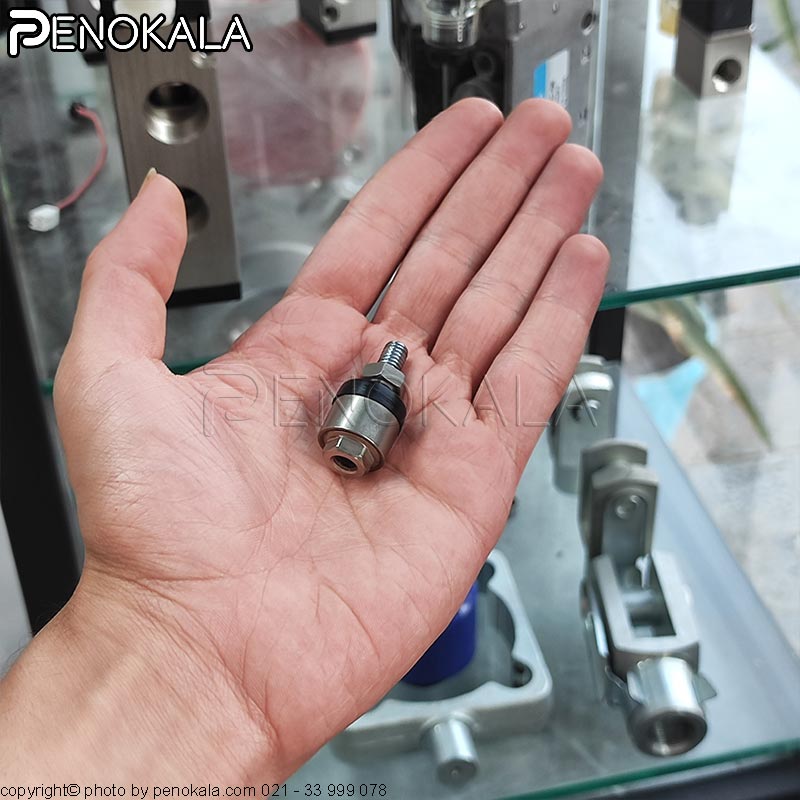

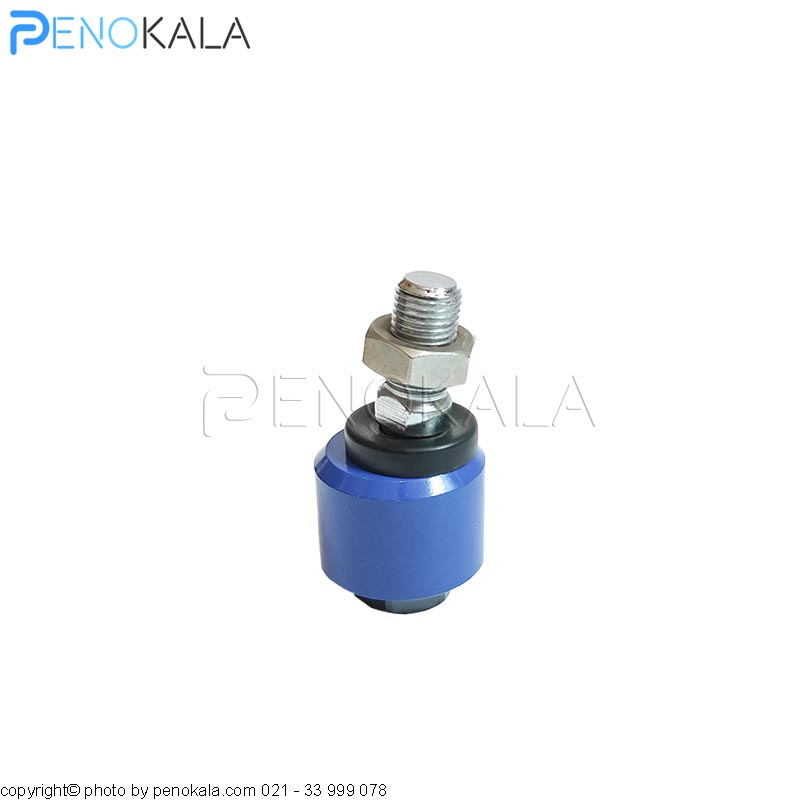

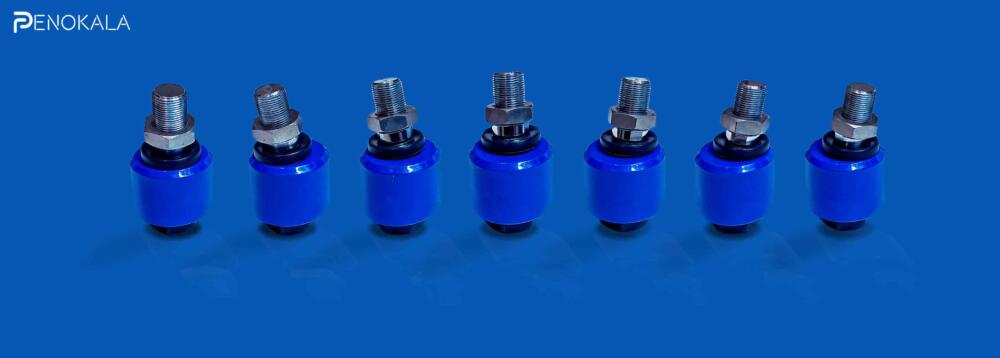

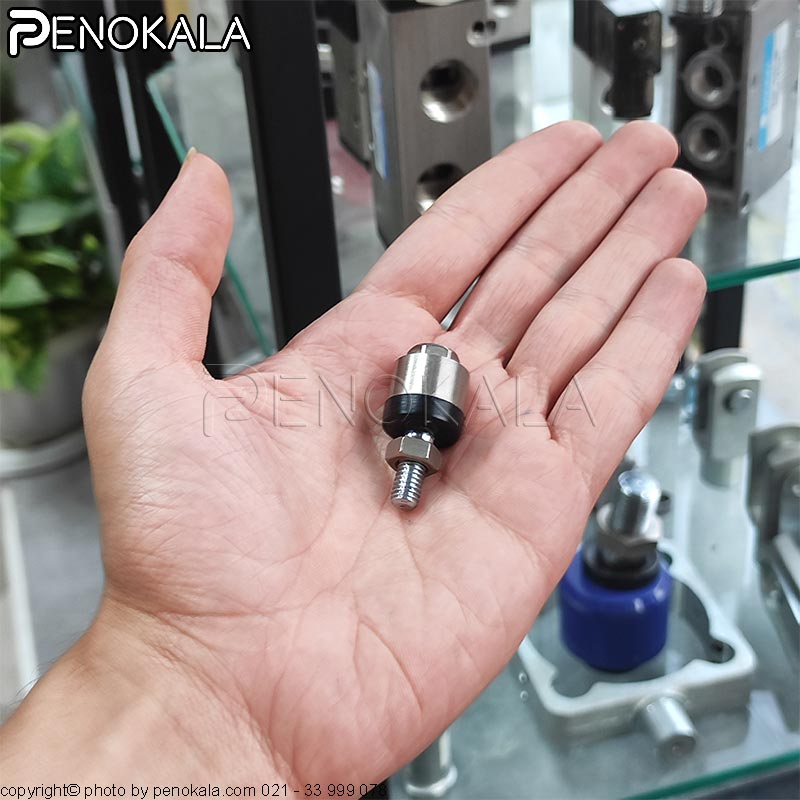

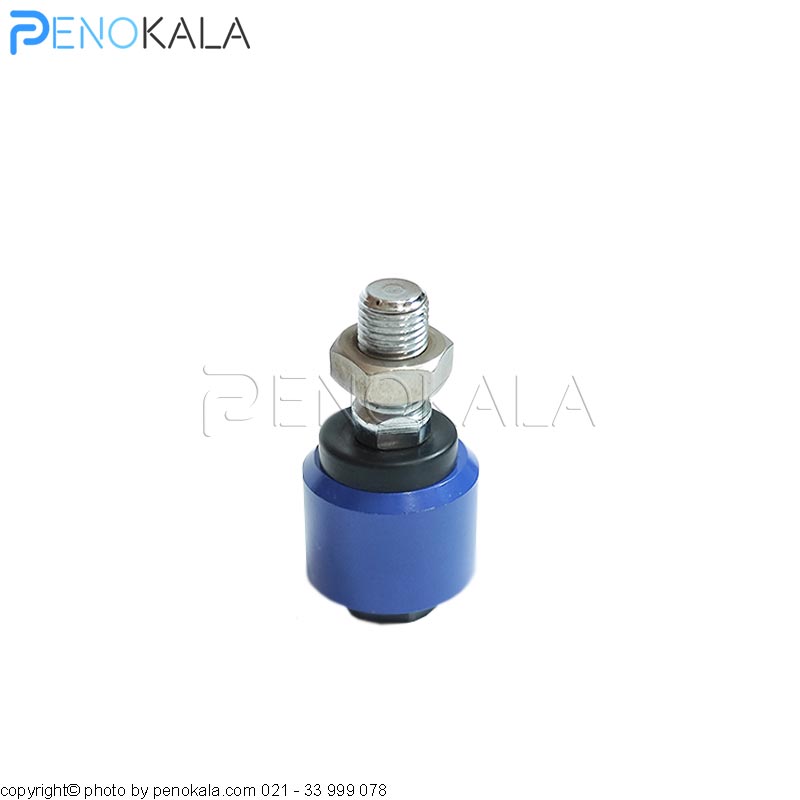

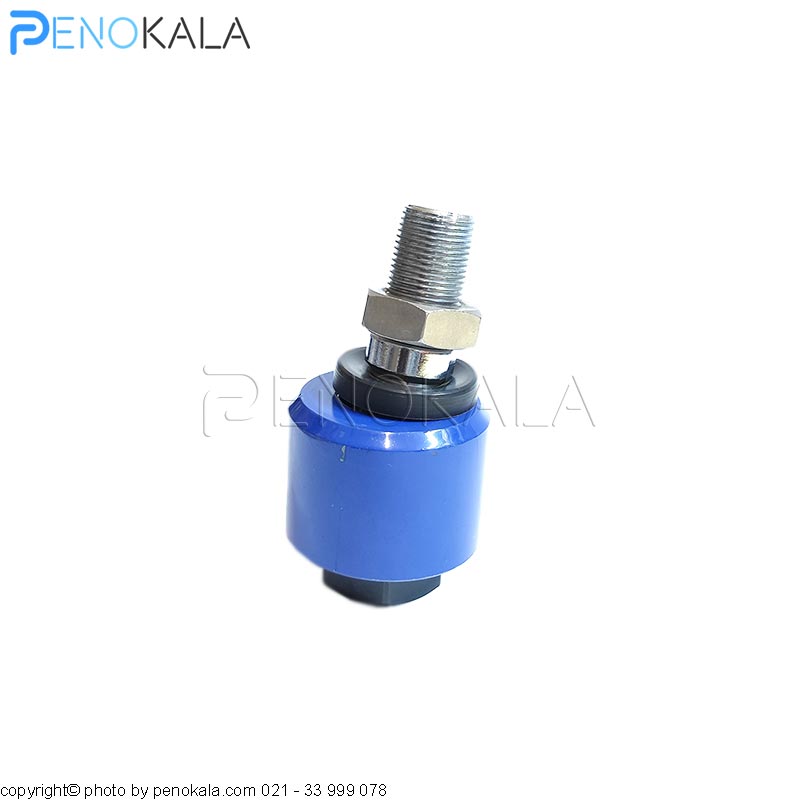

اتصال سرجک شناور پنوماتیک مدل F
Pneumatic Floating Joint Cylinder Head Connector Model F
- مدل: F
- نوع: اتصال شناور
- جنس بدنه: فولاد آبکاری شده
- مناسب برای: سیلندرهای پنوماتیک
- طراحی: ساختار مقاوم و بادوام
- نصب: اتصال مستقیم به شفت جک
معرفی محصول
برای مشاهده دسته محصولات لوازم جانبی پنوماتیک کلیک کنید
- سایزهای M3x0.5، M4x0.7، M5x0.8 و M6x1.0 معمولاً رایج نبوده، اما امکان سفارش آنها وجود دارد.
- یکی از بخشهای مهم، انتخاب سایز مناسب اتصال شناور است؛ با کمک جدول زیر میتوانید سایز مناسب را انتخاب کنید.
مشخصات فنی
سایر ویژگیها
بررسی کامل و تخصصی
اتصال سرجک شناور
اتصال سرجک شناور یکی از اجزای تخصصی در سیستمهای پنوماتیکی است که برای جبران انحرافهای مکانیکی بین سرجک پنوماتیک و قطعه متحرک بهکار میرود. این قطعه با ساختاری مهندسیشده به عنوان اتصال شناور شناخته میشود و عملکرد آن مبتنی بر جذب لقی زاویهای و محوری است. در واقع، زمانی که شفت جک در مسیر خطی دقیق حرکت نمیکند، سرجک شناور بهصورت خودتنظیم زاویه حرکت را اصلاح میکند و از ایجاد تنش در بخشهای مکانیکی جلوگیری مینماید. استفاده از این قطعه بهویژه در ماشینآلاتی با دقت حرکتی بالا، موجب افزایش طول عمر سرجک پنوماتیک و عملکرد نرمتر سیستم میشود. اتصال شناور در مدلهای مختلف مانند مدل F طراحی شده و برای استانداردهای رایج جک پنوماتیک کاملاً مناسب است. ترکیب طراحی فشرده، نصب آسان و تحمل فشار بالا، این اتصال را به انتخابی حرفهای برای مهندسان تبدیل کرده است.
ویژگیهای فنی اتصال شناور پنوماتیک مدل F
اتصال سرجک شناور مدل F با طراحی ساده و کاربردی، امکان حرکت آزاد و بدون تنش بین شفت جک و بار را فراهم میکند. بدنه آن از فولاد آبکاری شده ساخته شده که در برابر ضربه و خوردگی مقاوم است. این اتصال شناور با داشتن بخش مفصلی، انحرافهای زاویهای یا جزئی را بهراحتی جبران میکند و از آسیب به سرجک پنوماتیک جلوگیری مینماید. مدل F در سایزهای مختلف عرضه میشود و برای کاربردهایی با حرکت خطی و نیاز به انعطاف، انتخابی مناسب به شمار میرود. عملکرد روان، طول عمر بالا و نصب سریع از ویژگیهایی است که این محصول را برای استفاده در خطوط تولید و تجهیزات صنعتی به گزینهای قابل اعتماد تبدیل کرده است.

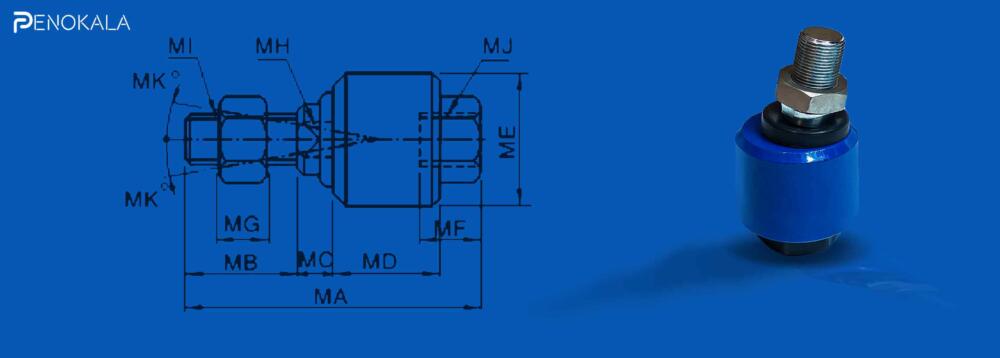

جدول انتخاب سایز اتصال شناور متناسب با جک
برای انتخاب دقیق اتصال سرجک شناور، جدول زیر به شما کمک میکند سایز مناسب رزوه را متناسب با جک پنوماتیک انتخاب کنید.
| سایز جک | سایز رزوه اتصال شناور |
| 20 | M8x1.25 |
| 32 , 25 | M10x1.25 |
| 40 | M12x1.25 |
| 50 , 63 | M14x1.5 |
| 80 , 100 | M20x1.5 |
| 125 | M27x2.0 |
| 165 , 200 | M36x20.0 |
نحوه عملکرد اتصال سرجک شناور در سیستم پنوماتیک
اتصال سرجک شناور با هدف کاهش تنش و جلوگیری از فشارهای ناخواسته در حرکت خطی سرجک پنوماتیک طراحی شده است. هنگامیکه شفت جک بهطور کامل با مسیر بار همراستا نباشد، این اتصال شناور با ساختار مفصلی خود، زاویه حرکت را اصلاح میکند و اجازه میدهد نیرو بهصورت یکنواخت منتقل شود. نتیجه این عملکرد، کاهش سایش قطعات و افزایش طول عمر سیستم پنوماتیک است. سرجک شناور بهویژه در شرایطی که دقت نصب پایین است یا بار در مسیر مشخصی حرکت نمیکند، نقش کلیدی ایفا میکند. این قطعه نهتنها مانع ایجاد تنش روی میله جک میشود، بلکه از آسیب به اتصالات و پایهها نیز جلوگیری میکند. با استفاده از اتصال شناور، میتوان عملکردی نرم، ایمن و بدون ضربه در حرکات رفت و برگشتی جک ایجاد کرد که برای بسیاری از کاربردهای صنعتی یک ضرورت محسوب میشود.
خرید اتصال شناور پنوماتیک با مشاوره تخصصی
وقتی دنبال اتصال سرجک شناور میگردید، انتخاب درست سایز و مدل خیلی مهمه تا سرجک پنوماتیکتون بدون مشکل کار کنه. اگر نمیدونید چه مدلی مناسب کار شماست، نگران نباشید! کارشناسان ما آمادهاند بهتون کمک کنند تا با توجه به نیاز و شرایط کاریتون بهترین گزینه رو پیدا کنید. با یک مشاوره ساده، انتخاب اتصال شناور مناسب خیلی راحتتر میشه و خیالتون از نصب و عملکرد دستگاه راحت خواهد بود. تو پنوکالا، مشاوره رایگان و تخصصی در دسترس شماست تا با اطمینان خرید کنید. کافیه با ما تماس بگیرید تا راهنمایی کامل دریافت کنید و بهترین انتخاب رو داشته باشید.
برای مشاهده دسته محصولات جک قلمی کلیک کنید
