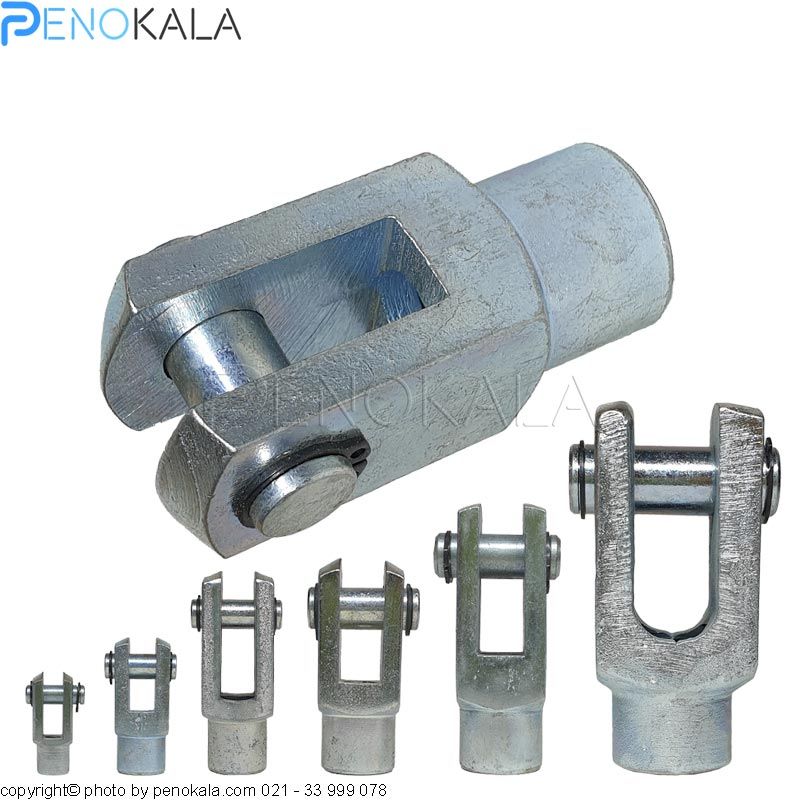

دو شاخه سر جک پنوماتیک ایرانی ساده | سایز جک 16 تا 200

شما در صفحه خرید دو شاخه سر جک پنوماتیک داخل دنده راست گرد ایرانی از نوع ساده غیر کلیپسی به عنوان یکی از انواع متعلقات نصب سیلندر پنوماتیک هستید. مشاهده انواع جک پنوماتیک موجود در ایران

کیفیت دو شاخه سر جک پنوماتیک تولید ایران :

دو شاخه سر جکی های تولید ایرانِ آریا کیفیت قابل قبول و خوبی دارند و البته این دو شاخه سر جک پنوماتیک ها در انواع سایز های مختلف مخصوص انواع سیلندر های پنوماتیک مختلف و با هدف قیمت اقتصادی تولید شده اند. البته با توجه به قیمت مناسب، دو شاخه سر جکی های آریا کیفیت تراشکاری و ریخته گری بالایی نیز دارند و به راحتی با رزوه انواع سیلندر های پنوماتیک مچ میشوند و بسته میشوند.

دو شاخه سر جک پنوماتیک ساده :

دو شاخه های پنوماتیک در انواع ساده و کلیپسی تولید شده اند که تنها تفاوت آنها در نحوه نصب آنها میباشد؛ به طوری که دو شاخه سر جک پنوماتیک ساده برای نصب و کار به شکل یک مفصل نیاز به یک انبر خارکش جهت باز کردن خار های دور پین دوشاخه سیلندر دارند؛ در حالی که برای نصب دوشاخه سر جک پنوماتیک در انواع کلیپسی نیازی به خارکش نیست و تنها با فشار دست و با در آوردن کلیپسِ دو شاخه جک میتوان آن را به دریچه یا هر قسمت دیگری از دستگاه نصب کرد.

انواع دو شاخه سر جک پنوماتیک:

1. دو شاخه جک پنوماتیک ساده
2. دو شاخه جک پنوماتیک کلیپسی

کاربرد دو شاخه جک پنوماتیک:

دو شاخه جک پنوماتیک که به شکل U میباشد(گاها دو شاخه جک Y نیز نامیده میشود)، بر روی شفت سیلندر پنوماتیک بسته میشود که وظیفه انتقال نیرو و نصب به نقاط مختلف به شکل یک مفصل را دارد. معمولا برای باز و بسته کردن دریچه ها و یا به عنوان مثال برای حرکت یک راه پله آکاردئونی میتوان از سیلندر پنوماتیک همراه با یک دو شاخه جک استفاده کرد.

انواع سایز دو شاخه سر جک پنوماتیک:

1. دو شاخ جک پنوماتیک 16    دو شاخه جک سایز M6*1.00
2. دو شاخ جک پنوماتیک 20    دو شاخه جک سایز M8*1.25
3. دو شاخ جک پنوماتیک 25    دو شاخه جک سایز M10*1.25
4. دو شاخ جک پنوماتیک 32    دو شاخه جک سایز M10*1.25
5. دو شاخ جک پنوماتیک 40    دو شاخه جک سایز M12*1.25
6. دو شاخ جک پنوماتیک 50    دو شاخه جک سایز M16*1.50
7. دو شاخ جک پنوماتیک 63    دو شاخه جک سایز M16*1.50
8. دو شاخ جک پنوماتیک 80    دو شاخه جک سایز M20*1.50
9. دو شاخ جک پنوماتیک 100    دو شاخه جک سایز M20*1.50
10. دو شاخ جک پنوماتیک 125    دو شاخه جک سایز M27*2.00
11. دو شاخ جک پنوماتیک 160    دو شاخه جک سایز M36*2.00
12. دو شاخ جک پنوماتیک 200    دو شاخه جک سایز M36*2.00

دو شاخه جک قلمی پنوماتیک:

دو شاخه سر جک پنوماتیک در انواع سایز های زیر 32 فقط مخصوص جک های قلمی پنوماتیک میباشند.(به عنوان مثال جک قلمی MAL ایرتک) جک های پنوماتیک چهارگوش کوچکتر از سایز 32 وجود ندارد، لذا سایز دو شاخه سر جک پنوماتیک سایز 16 و 20 و 25 مخصوص جک های قلمی تولید شده است. البته جک قلمی پنوماتیک در انواع سایز های 32 و 40 و 50 نیز وجود دارد که در این موارد دو شاخه جک چهارگوش و قلمی برای هر دو یکسان است.

دو شاخه جک کامپکت (دو شاخه نری یا بیرون دنده؟):

دو شاخه سر جک پنوماتیک متداول در بازار ایران از نوع مادگی یا داخل دنده میباشد و البته سیلندر های کامپکت متداول در بازار ایران نیز به شکل شفت رزوه مادگی داخل دنده هستند، به همین دلیل برای اتصال دو شاخه پنوماتیک به جک کامپکت پنوماتیک با مشکل مواجه هستیم.

اما راه حل:

برای اتصال دو شاخه جک به سیلندر های کامپکت پنوماتیک سری SDA در حالت اصولی باید از دو شاخه سر جک بیرون رزوه(نری) که بسیار کمیاب است استفاده کرد و یا اینکه از سیلندر کامپکت با شفت بیرون رزوه یا نری (مثل جک کامپکت سری ADN*00*00-A-P-A فستو) استفاده کرد که باز هم بسیار کمیاب است. به همین دلیل بهترین پیشنهاد ما برای استفاده از جک کامپکت همراه با دو شاخه سر جک، استفاده از رزوه مغزی تبدیل است.

جهت سفارش مغزی تبدیل شفت مادگی جک سیلندر پنوماتیک به شفت نری با ما تماس بگیرید:

078 999 33 – 021
