کنترل ولو پنوماتیک برند AirPlus شیر پروانه‌ای

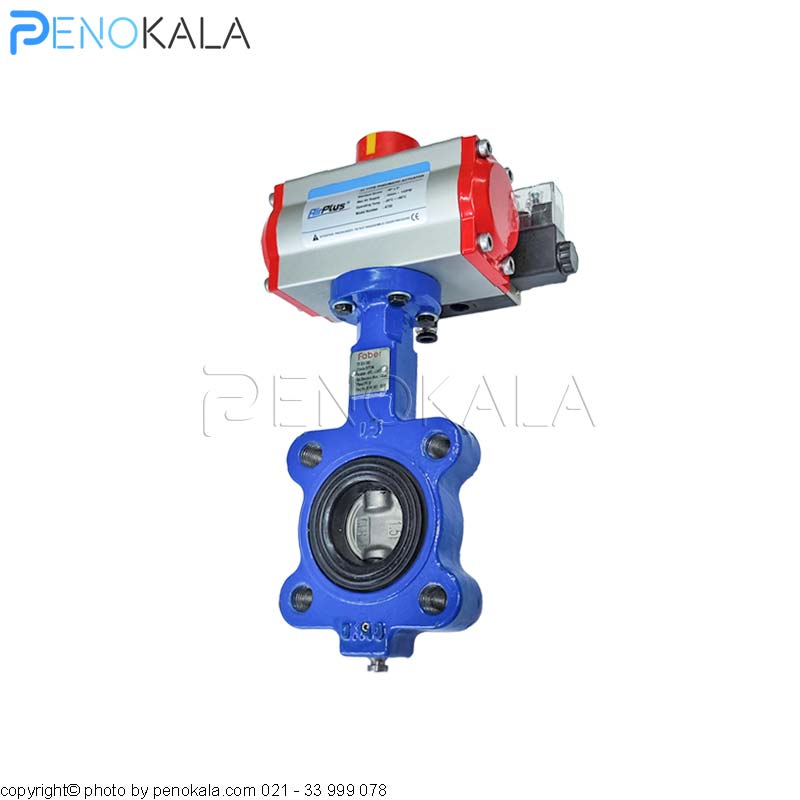

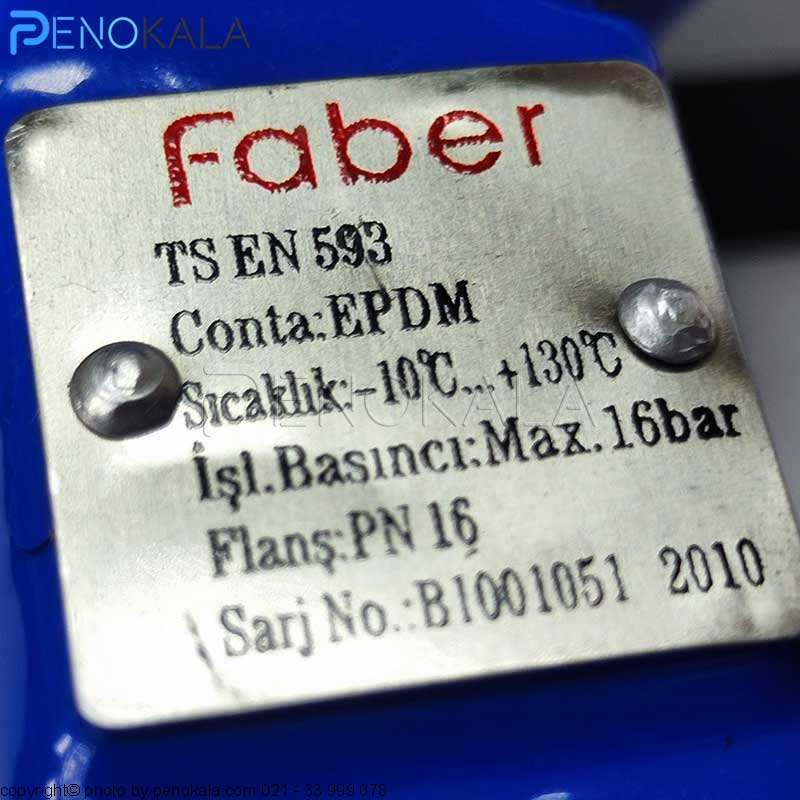

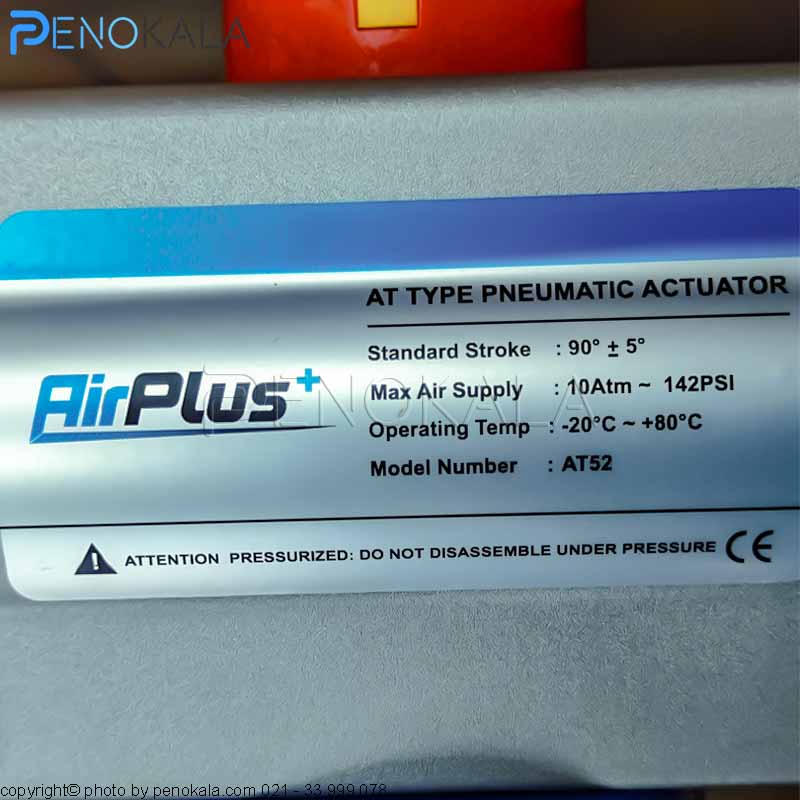

کنترل ولو پنوماتیک با شیر پروانه‌ای از سه بخش اصلی تشکیل شده؛ اکچویتور، شیر صنعتی و شیر نامور، که در کنار هم مجموعه‌ای برای کنترل و اتوماسیون جریان سیال در خطوط لوله را شکل می‌دهند. اکچویتور در محدوده فشار کاری ۳ تا ۸ بار فعالیت می‌کند و دامنه دمایی مجاز آن ۲۰- تا ۸۰+ درجه سانتی‌گراد است، بنابراین در نوسانات دمایی محیط‌های صنعتی نیز عملکرد پایداری دارد. حرکت آن در زاویه چرخش ۹۰ درجه انجام می‌شود و گشتاور تولیدی بسته به سایز اکچویتور انتخابی متغیر است؛ یعنی هرچه سایز اکچویتور تغییر کند، نیروی خروجی برای باز و بسته کردن شیر هم متناسب با آن تنظیم می‌شود. سایز اتصال برای نصب شیر نامور روی اکچویتور، با توجه به نوع و سایز اکچویتور در سایزهای ۲/۱ تا ۸/۱ اینچ (G) می باشد. شیر نامور نصب‌شده روی این کنترل ولو، از نوع شیر برقی پنوماتیک و ساخت برند PVD است. محدوده فشار کاری آن ۲ تا ۱۰ بار بوده و همچنین، دمای محیط مجاز برای عملکرد آن از ۱۰- تا ۵۰+ درجه سانتی‌گراد می‌باشد. شیر پروانه‌ای این مجموعه‌ فشار کاری تا ۱۶ بار را تحمل می‌کند و دمای کاری آن ۱۰- تا ۱۳۰+ درجه سانتی‌گراد است، در نتیجه برای خطوطی با سیال داغ‌تر یا فشار بالاتر نیز قابل استفاده است.

اکچویتور و شیر صنعتی باید از نظر سایز و گشتاور با یکدیگر سازگار باشند تا نیروی لازم برای باز و بسته کردن کامل شیر به‌درستی تأمین شود؛ در غیر این صورت، عملکرد مجموعه دچار اختلال خواهد شد. به همین دلیل، با مشخص شدن سایز شیر صنعتی، اکچویتور متناسب با آن انتخاب و پیشنهاد می‌گردد. به همین ترتیب، شیر نامور نیز متناسب با اکچویتور انتخابی تعیین می‌شود، چرا که فرمان اکچویتور از طریق همین شیر نامور صادر می‌شود.
