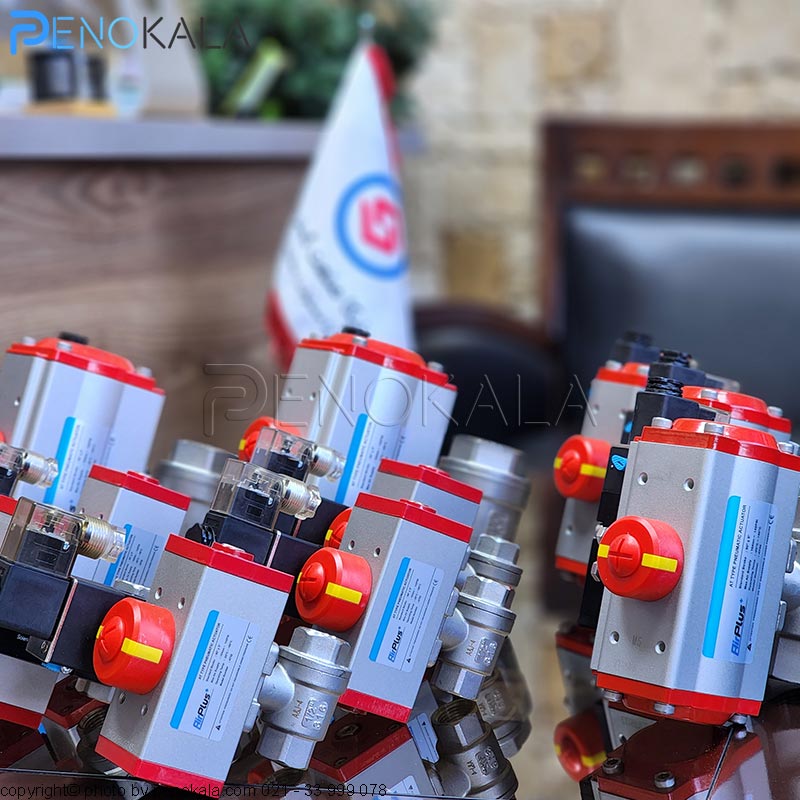

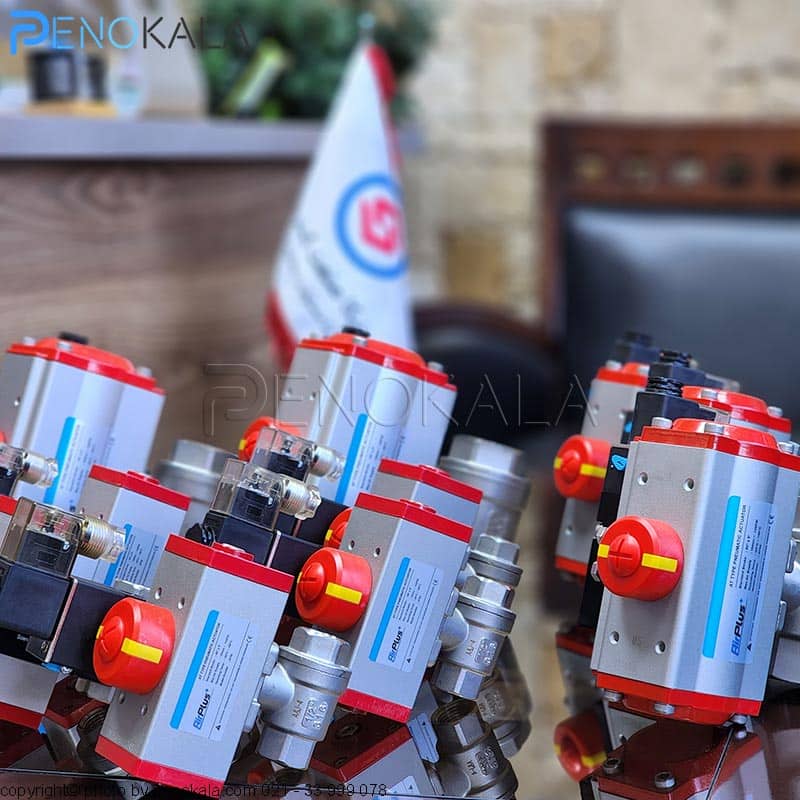

کنترل ولو پنوماتیک برند AirPlus شیرتوپی 2 تیکه
Pneumatic Control Valve AirPlus DA
Pneumatic Control Valve AirPlus DA
Pneumatic Control Valve AirPlus DA

کنترل ولو پنوماتیک برند AirPlus شیرتوپی 2 تیکه

Pneumatic Control Valve AirPlus DA

5.00 (1) • 1 دیدگاه
برند:
Airplus - ایرپلاس
ویژگی‌های منحصربفردمشاهده همه ویژگی‌ها
  • دمای کاری اکچویتور: 20- تا 80+ درجه سانتی‌گراد
  • فشار کاری اکچویتور: 3 تا 8 بار
  • عملکرد اکچویتور : دوطرفه ،زاویه چرخش 0 تا 90 درجه
  • سویچ باکس اکچویتور: دارد
  • فشار کاری شیر برقی: 8 تا 15 بار
  • دمای کاری شیر برقی: -20 تا +70 درجه سانتی‌گراد
  • عملکرد شیر برقی : 2/5 نامور
  • شیر توپی Ball Valve: 4/1 تا 4 اینچ 2 تیکه
مشاهده همه ویژگی‌ها

  • جهت دریافت مشاوره فنی رایگان و موجودی انبار با پشتیبانی به شماره‌های 078 999 33 – 021 و 960 30 20 0919 تماس بگیرید.

  • ارسال سریع به سراسر کشور

  • بروز رسانی قیمت: 26 خرداد, 1405

برای قیمت تماس بگیرید

express delivery2 پنوکالا
امکان تحویل اکسپرس
support2 پنوکالا
۲۴ساعته ، ۷روز هفته
cash on delivery2 پنوکالا
امکان خرید چکی
days return2 پنوکالا
ضمانت سلامت کامل کالا
original products2 پنوکالا
ضمانت اصل بودن کالا

معرفی محصول

Pneumatic Control Valve AirPlus DA

برای مشاهده دسته محصولات عملگر پنوماتیک کلیک کنید

Pneumatic Control Valve AirPlus DA 4 پنوکالا

کنترل ولو پنوماتیک برند AirPlus شیرتوپی 2 تیکه

برای قیمت تماس بگیرید

مشخصات فنی

Pneumatic Control Valve AirPlus DA

بررسی کامل و تخصصی

Pneumatic Control Valve AirPlus DA

کنترل ولو پنوماتیک AirPlus مجموعه‌ای کامل برای اتوماسیون خطوط صنعتی است که از شیر توپی 2 تیکه، اکچویتور پنوماتیک، شیر برقی نامور و سوئیچ باکس تشکیل شده است. این مجموعه امکان کنترل سریع و دقیق جریان سیالات را فراهم می‌کند و در صنایع نفت، گاز، پتروشیمی، آب، بخار و سیستم‌های ابزار دقیق کاربرد گسترده‌ای دارد.

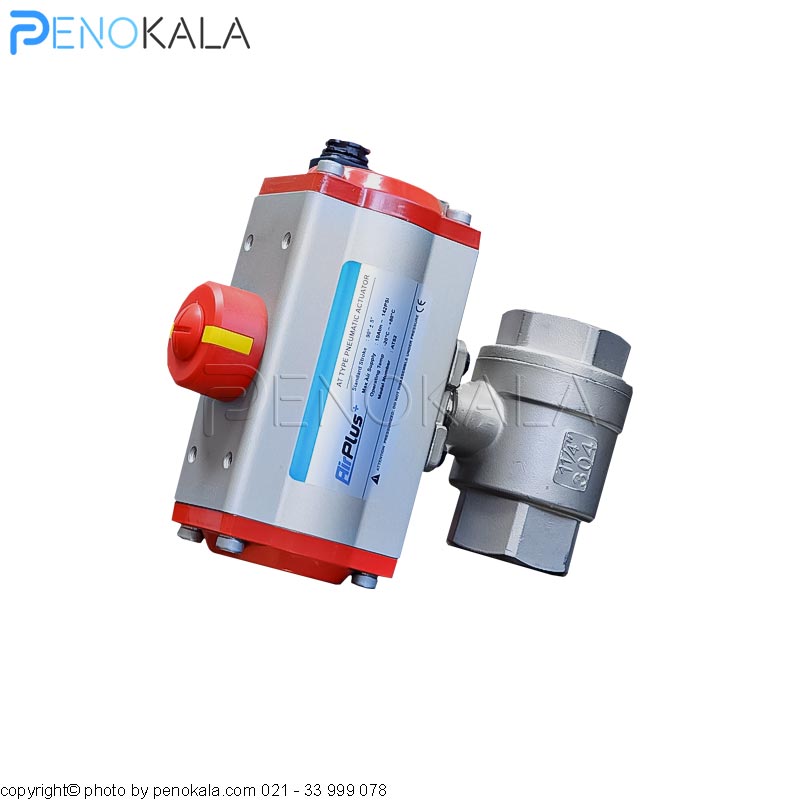

اکچویتور پنوماتیک AirPlus

اکچویتور پنوماتیک AirPlus مدل TA با مکانیزم Rack & Pinion طراحی شده و وظیفه تبدیل انرژی هوای فشرده به حرکت دورانی را بر عهده دارد. این عملگر با عملکرد دوطرفه (Double Acting) و زاویه چرخش 0 تا 90 درجه، امکان باز و بسته شدن سریع شیر را فراهم می‌کند. فشار کاری اکچویتور بین 3 تا 8 بار بوده و در محدوده دمایی 20- تا 80+ درجه سانتی‌گراد عملکرد پایداری دارد. طراحی آلومینیومی مقاوم، طول عمر بالا و قابلیت نصب تجهیزات جانبی از ویژگی‌های مهم این اکچویتور محسوب می‌شود.

شیر توپی 2 تیکه صنعتی

شیر توپی استفاده‌شده در این کنترل ولو از نوع 2 تیکه Full Bore بوده و برای عبور کامل جریان سیال طراحی شده است. بدنه مقاوم با کلاس فشاری Class 150 و سیت‌های PTFE باعث آب‌بندی مناسب و کاهش افت فشار در سیستم می‌شود. این شیرها در سایزهای 1/4 تا 4 اینچ عرضه شده و برای کنترل انواع سیالات صنعتی شامل آب، هوا، روغن، بخار و بسیاری از مواد شیمیایی مناسب هستند. طراحی دو تکه همچنین امکان سرویس و نگهداری آسان‌تر را فراهم می‌کند

فشار هوا

 1/4″اینچ 1/2″ اینچ 3/4″ اینچ 1″ اینچ 1½” اینچ 2″ اینچ 2½” اینچ 3″ اینچ

4″ اینچ

2.5 bar

 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105 AT-127

AT-140

3 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

3.5 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

4 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

4.5 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

5 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127
5.5 bar AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

6 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

7 bar

 AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127
8 bar AT-32 AT-40 AT-52 AT-63 AT-75 AT-83 AT-92 AT-105

AT-127

نکته مهم در انتخاب اکچویتور

اطلاعات و جداول ارائه‌شده برای انتخاب اولیه کنترل ولو و اکچویتور پنوماتیک تهیه شده‌اند. گشتاور موردنیاز برای عملکرد صحیح شیر به عواملی مانند نوع شیر، سایز اتصال، کلاس فشاری، جنس سیت، فشار خط، نوع سیال، میزان دفعات عملکرد و شرایط فرآیندی بستگی دارد. به همین دلیل ممکن است دو شیر با ابعاد مشابه به اکچویتورهای متفاوتی نیاز داشته باشند. برای انتخاب دقیق مجموعه کنترل ولو پنوماتیک و جلوگیری از بروز خطا در انتخاب تجهیزات، پیش از ثبت سفارش با کارشناسان فنی پنوکالا تماس بگیرید تا مناسب‌ترین گزینه متناسب با شرایط پروژه شما پیشنهاد شود.

شیر برقی نامور

شیر برقی نامور نصب‌شده روی اکچویتور وظیفه هدایت هوای فشرده و کنترل عملکرد عملگر را بر عهده دارد. این شیر با عملکرد 5/2 و اتصال 1/4 اینچ طراحی شده و در فشار کاری 8 تا 15 بار قابل استفاده است. محدوده دمای کاری آن از 20- تا 70+ درجه سانتی‌گراد بوده و در ولتاژهای 12 و 24 ولت DC و همچنین 24، 110 و 220 ولت AC عرضه می‌شود. طراحی استاندارد NAMUR موجب نصب مستقیم روی اکچویتور و کاهش نیاز به اتصالات جانبی می‌شود.

سوئیچ باکس پنوماتیک

سوئیچ باکس نصب‌شده روی مجموعه، وضعیت باز یا بسته بودن شیر را به سیستم کنترل اعلام می‌کند. این تجهیز دارای دو میکروسوئیچ مکانیکی SPDT بوده و به کمک نشانگر دیداری OPEN/CLOSE امکان مشاهده وضعیت شیر را فراهم می‌کند. درجه حفاظت IP67 مقاومت بالایی در برابر گردوغبار و نفوذ آب ایجاد کرده و استفاده از آن را در محیط‌های صنعتی امکان‌پذیر می‌سازد. محدوده دمای کاری سوئیچ باکس بین 20- تا 80+ درجه سانتی‌گراد بوده و برای شرایط کاری مختلف مناسب است.

call-to-action-baner3

اکچویتور دوطرفه AirPlus برای باز و بسته کردن شیر از هوای فشرده استفاده می‌کند و در هر دو جهت حرکت توسط فشار هوا کنترل می‌شود. این نوع اکچویتور دارای زاویه چرخش 0 تا 90 درجه بوده و به دلیل تولید گشتاور یکنواخت و عملکرد سریع، گزینه‌ای مناسب برای اتوماسیون شیرهای توپی در کاربردهای صنعتی و فرآیندی محسوب می‌شود.

شیر توپی این مجموعه دارای سیت‌های PTFE و بدنه صنعتی Class 150 است که مقاومت مناسبی در برابر بسیاری از سیالات صنعتی دارد. با این حال انتخاب نهایی به نوع سیال، دما، فشار کاری و جنس بدنه موردنیاز بستگی دارد و بهتر است قبل از خرید مشخصات فرآیندی بررسی شود.

انتخاب اکچویتور بر اساس گشتاور موردنیاز شیر انجام می‌شود. عواملی مانند سایز شیر، فشار خط، نوع سیال، جنس سیت، کلاس فشاری و دفعات عملکرد شیر در تعیین گشتاور مؤثر هستند. به همین دلیل ممکن است دو شیر با سایز یکسان به اکچویتورهای متفاوتی نیاز داشته باشند.
