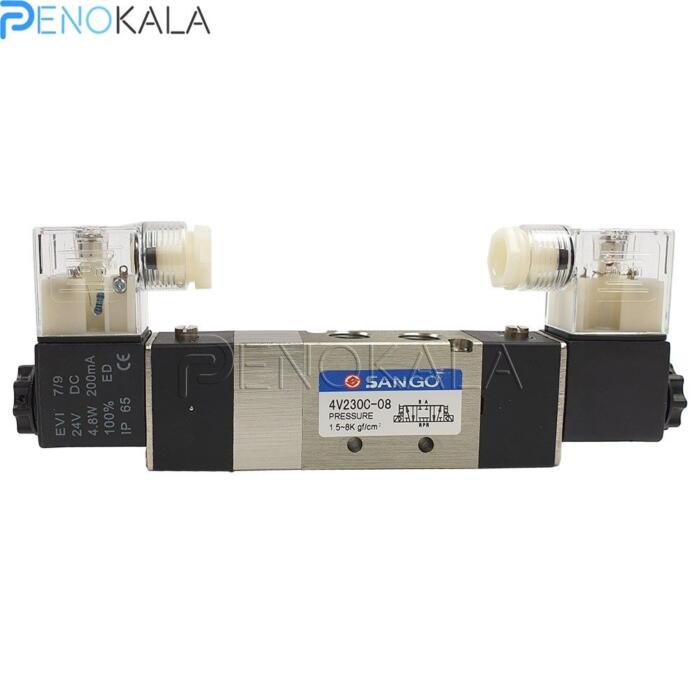

شیر برقی کتابی 5 پرتِ 3 حالتِ دو بوبینِ سانگو که اصطلاحا شیر برقی 5/3 ¼ نامیده میشود و با کد محصول 4V230-08-C معرفی میشود، عمدتا برای باز و بست کردن سیلندر های پنوماتیک به صورت اتوماتیک مورد استفاده قرار میگیرد، در نتیجه وظیفه آن کنترل سیستم های پنوماتیک برای اتوماسیون صنعتی میباشد. همانطور که از نام آن پیداست این شیر برقی دو بوبین دارای 1 پرت ورودی و 2 خروجی و 2 اگزاست میباشد که به وسیله آنها کنترل جهت جریان سیال در سه حالت قابل کنترل است.
تغییر وضعیت های شیر برقی از طریق 2 سیگنال برقی (با ولتاژ های 220، 110، 24، 12) ممکن میشود به طوری که با اعمال جریان به هر کدام از بوبین های شیر برقی پنوماتیک 5/3 وسط بسته، اسپول شیر برقی به سمت آن بوبین حرکت میکند و جریان سیال را به پرت خروجی سمت بوبین هدایت میکند.
اما کاربرد منحصر به فرد شیر برقی پنوماتیک 5/3 وسط بسته نسبت به دیگر شیر برقی های کتابی چیست ؟
پس از نصب صحیح شیر برقی به یک سیلند پنوماتیک و با در نظر گرفتن اینکه در ابتدای کار شفت سیلندر به طور کامل داخل لوله سیلندر قرار دارد یا به اصطلاح سیلندر بسته است، اگر سیستم پر باد شود به خاطر وسط بسته بودن شیر برقی پنوماتیک 5/3 وسط بسته جریان سیال در پشت پرت ورودی (P) میماند و سیلندر نیز در وضعیت بسته خود باقی میماند.
اگر به بوبینی که وظیفه هدایت سیال به ته جک را دارد جریان برقی اعمال کنیم، شفت جک پنوماتیک شروع به بیرون آمدن میکند؛ ویژگی خاص شیر برقی پنوماتیک 5/3 وسط بسته در این است که به محض قطع کردن جریان برقی از بوبین انرجایزد شده اسپول شیر برقی به حالت وسط بازمیگردد و تمامی پرت های شیر برقی در حالت بسته قرار میگیرد و شفت سیلندر پنوماتیک تا جایی که بیرون آمده است باقی میماند و به علت بسته بودن پرت های اگزاست شفت قفل میشود و حتی با وزنه یا دست هم نمیتوان شفت جک پنوماتیک را حرکت داد (در صورتی که وزنه خیلی سنگین باشد امکان دارد شفت به طور جزئی حرکت کند.)
و در صورتی که به بوبین دیگر شیر برقی جریان اعمال کنیم با هدایت شدن جریان سیال به سمت سری جک، شفت جک به داخل حرکت میکند.
در نتیجه با شیر برقی پنوماتیک 5/3 وسط بسته میتوانیم شفت جک پنوماتیک را تا جایی که میخواهیم بیرون بیاوریم و در همان جا نگه داریم.
