جک پنوماتیک یا سیلندر پنوماتیک چیست ؟
جک پنوماتیک در سادهترین تعریف، یک سیلندر فلزی با پیستون متحرک است که با ورود هوای فشرده به داخل محفظه، پیستون را به جلو یا عقب حرکت میدهد. این حرکت خطی میتواند برای هل دادن، بلند کردن، بستن، گیرهکردن، فشار دادن یا حتی چرخاندن قطعات استفاده شود. جک پنوماتیک در بازار ایران با نام سیلندر پنوماتیک نیز شناخته میشود که از پرکاربردترین قطعات پنوماتیک است. خرید جک پنوماتیک بدون دانش کافی درباره محاسبه نیرو و انتخاب سایز و شناخت انواع جکهای پنوماتیکی، میتواند به مشکلات جدی، توقف در خط تولید و هزینههای سنگین منجر شود. تنوع بالای برندهای خارجی، نمونههای کپی چینی، انتخاب درست را دشوارتر کرده است.
در دنیای قطعات صنعتی، جک پنوماتیک یا سیلندر بادی یکی از پرکاربردترین عملگرهایی است که با استفاده از هوای فشرده، حرکات دقیق و سریع را در خطوط تولید، ماشینآلات و تجهیزات کنترل ایجاد میکند. این قطعه ساده اما حیاتی، وظیفه دارد انرژی فشردهسازیشده هوا را به نیروی مکانیکی تبدیل کند تا قطعات، گیرهها، دربها، یا مکانیزمهای حرکتی به شکل ایمن و کنترلشده عمل کنند.اگر قصد خرید جک پنوماتیک را دارید، این راهنما به شما کمک میکند مدل مناسب را از میان مدل های موجود در بازار انتخاب کنید.
اجزای اصلی سازنده جک های پنوماتیک
- بدنه (سیلندر): معمولاً از آلومینیوم آلیاژی یا فولاد ضدزنگ ساخته میشود تا در برابر فشار و خوردگی مقاوم باشد.
- پیستون و پکینگها: وظیفهی آببندی کامل و جلوگیری از نشتی هوا را دارند.
- میله (شفت): نیروی پیستون را به بیرون منتقل میکند.
- پورتهای ورودی/خروجی: محل اتصال شیلنگ پنوماتیک برای ورود و خروج هوا.
- درپوشها و یاتاقانها: جهتگیری دقیق شفت را تضمین میکنند و مانع از اصطکاک اضافی میشوند.
انواع جک پنوماتیک یا سیلندرهای بادی
انتخاب نوع جک پنوماتیک باید براساس نیاز حرکتی، فضای نصب، فشار کاری و شرایط محیطی انجام شود. در بازار ایران مدلهای مختلفی از جکها وجود دارند که هرکدام ویژگی، ساختار و استاندارد خاص خود را دارند.
هنگام خرید جک پنوماتیک ممکن است با نامهایی مانند جک پنوماتیک فشار بادی، جک پنوماتیک قوی، جک پنوماتیک کوچک یا بزرگ، جک پنوماتیک سرعت بالا، جک پنوماتیک ایرانی، جک پنوماتیک خطی، جک پنوماتیک متری، جک پنوماتیک پرس و جک پنوماتیک هوا مواجه شوید. این عبارات اغلب اصطلاحات رایج یا بازاری هستند و انتخاب نهایی باید براساس مشخصات فنی و نیاز واقعی سیستم انجام شود.
دستهبندی تخصصی انواع جک پنوماتیک
بر اساس نوع ساختار بدنه (Body Structure)
-
جک استاندارد (Standard Cylinder / ISO 15552)
-
جک پروفیلی یا میلمخفی (Profile Cylinder / ISO 6431)
-
جک چهارمیل (Tie-Rod Cylinder)
-
جک کامپکت (Compact Cylinder / ISO 21287)
-
جک مینیاتوری (Mini Cylinder)
بر اساس نوع عملکرد (Action Type)
-
جک یکطرفه (Single Acting)
-
جک دوطرفه (Double Acting)
بر اساس نوع شفت یا محور (Rod Type)
-
جک تکشفت (Single Rod Cylinder)
-
جک دوشفت (Double Rod Cylinder)
-

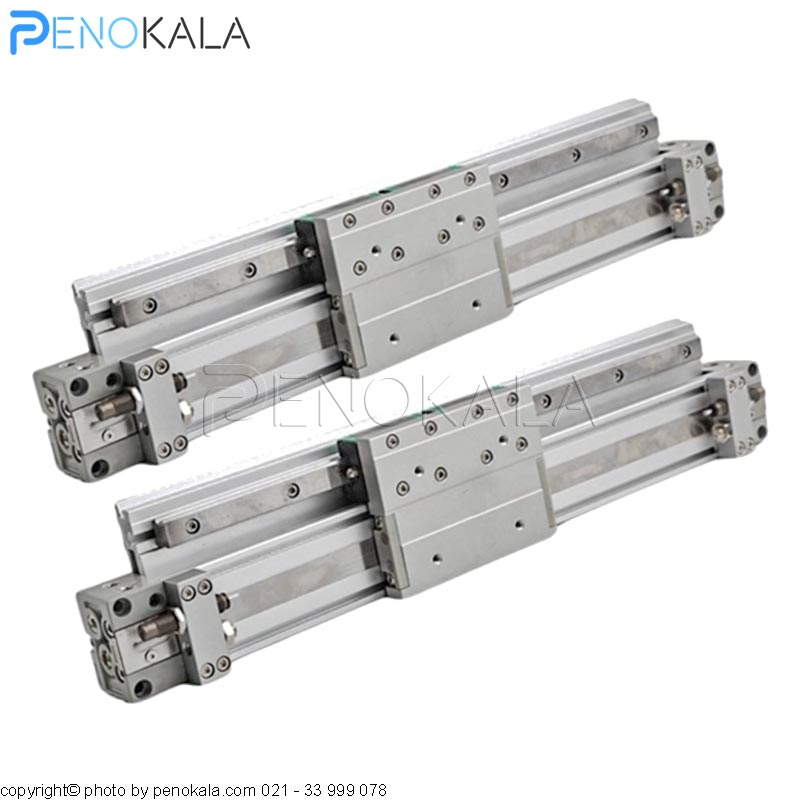

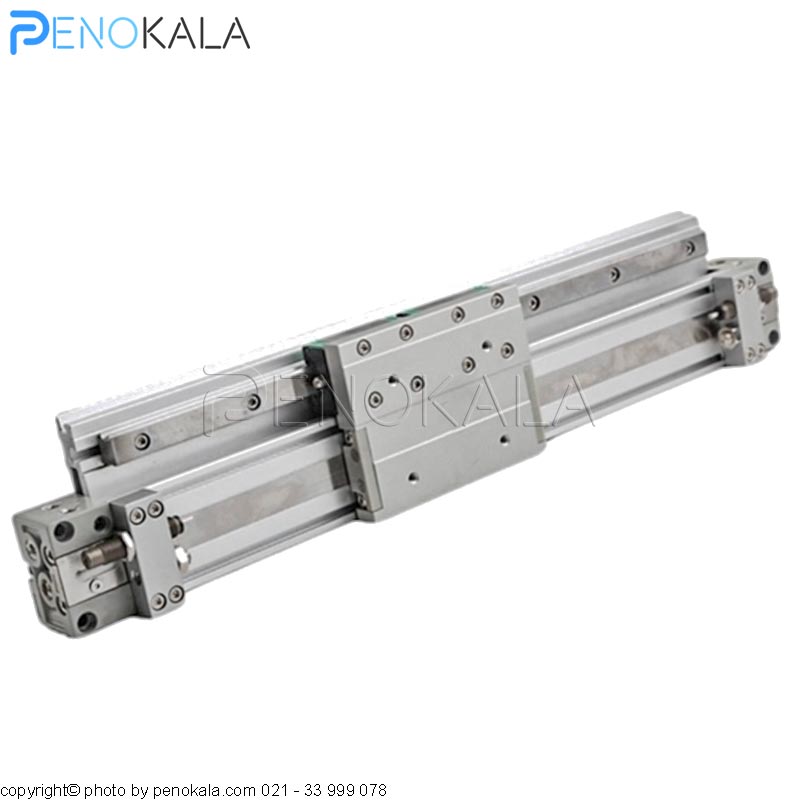

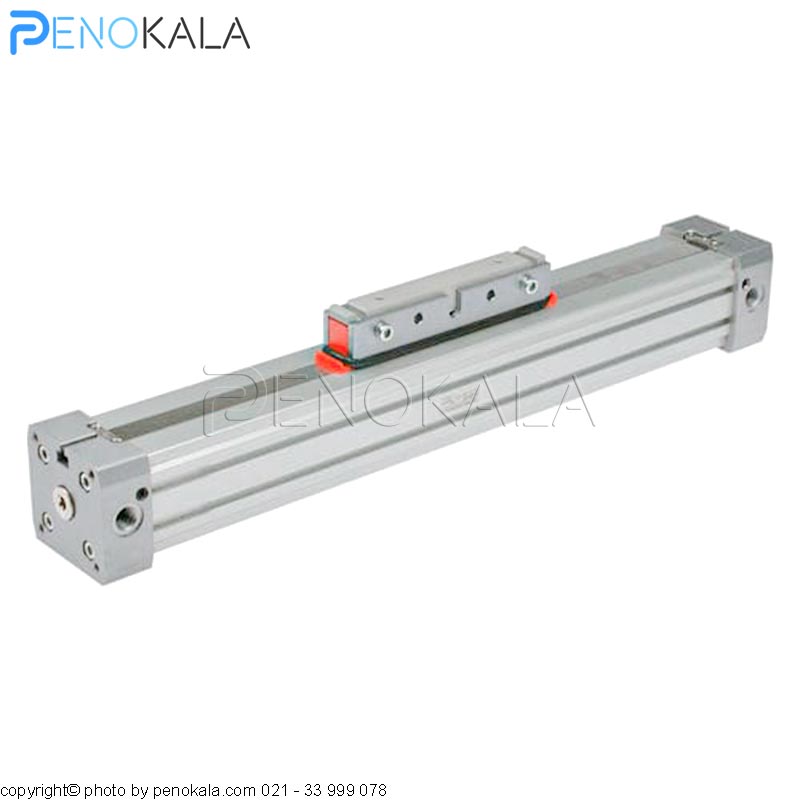

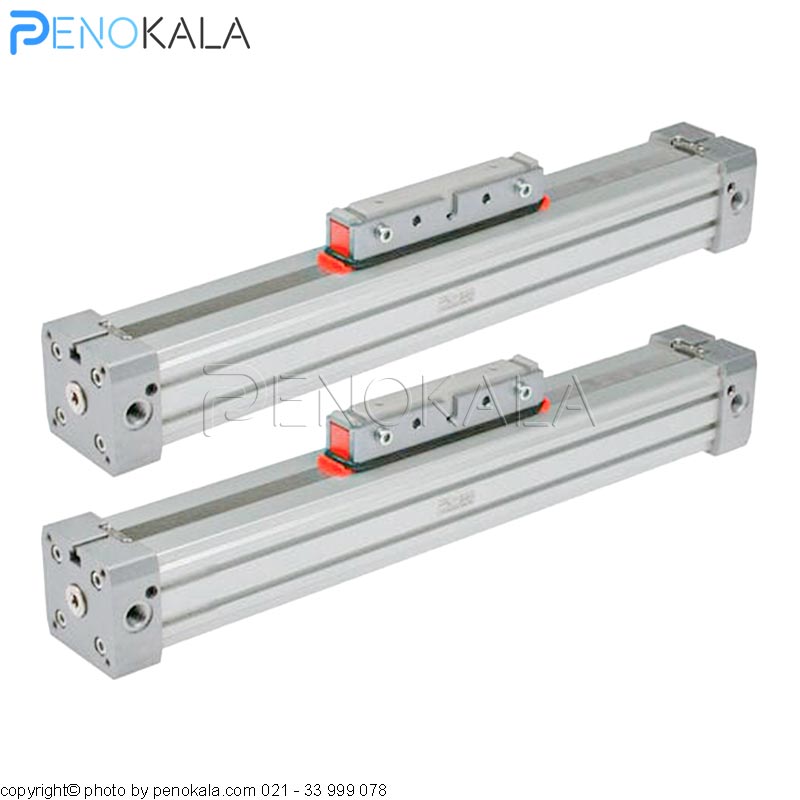

جک بدون شفت (Rodless Cylinder)
بر اساس کاربرد و طراحی خاص (Special Type)
-
جک چرخان یا دورانی (Rotary Cylinder)
-
جک قفلدار (Locking Cylinder)
-
جک چندمرحلهای (Multi-stage / Telescopic)
-
جک ضدچرخش (Non-Rotating Cylinder)
-
جک راهنمادار (Guided Cylinder)
جک پنوماتیک قلمی (Cylindrical / سری MAL ، DSNU)
جک قلمی پنوماتیک یا سیلندر مدادی یکی از رایجترین مدلها برای کاربردهای سبک و فضاهای محدود است.
بدنهی این جکها استوانهای و باریک بوده و معمولاً در قطرهای ۸ تا ۳۲ میلیمتر و کورسهای تا ۲۰۰ میلیمتر عرضه میشوند.
نکته:
برای افزایش عمر جک قلمی، حتماً از واحد مراقبت پنوماتیک (FRL) استفاده کنید و از روغنهای مخصوص پنوماتیک با ویسکوزیته پایین استفاده شود تا پکینگ و پیستون آسیب نبیند.
لیست قیمت جک پنوماتیک برای تاریخ 20/5/404 میباشد لطفا برای دریافت قیمت بروز با شماره 09192030960 تماس بگیرید
لیست قیمت جک پنوماتیک قلمی DSNU و MAL
|
|---|
جک پنوماتیک کامپکت (Compact / سری SDA ، CQ2 ، ADN)
وقتی در سیستم فضای نصب محدود است ولی نیاز به نیروی بالا داریم، جک کامپکت پنوماتیک بهترین گزینه است. این مدلها بدنهی کوتاه دارند اما قطر پیستون بزرگ است، بنابراین در ابعاد کوچک، توان زیادی تولید میکنند.
لیست قیمت جک پنوماتیک کامپکت SDA
|
|---|
جک پنوماتیک چهارمیل (Tie Rod / سری SC ، DNC)
جک چهارمیل یا سیلندر ISO 15552، قویترین و پرکاربردترین نوع در صنایع متوسط و سنگین است.
بدنهی این مدلها به کمک چهار میل فولادی تقویت شده و برای فشارهای بالا، کورسهای طولانی و محیطهای خشن طراحی شدهاند.
نکته فنی:
در جکهای چهارمیل، برای جلوگیری از خمش شفت در کورس بلند، بهتر است از سیلندرهای راهنمادار یا ساپورت جانبی (Guide Support) استفاده شود.
لیست قیمت جک پنوماتیک چهار میل SC
|
|---|
جک پروفیلی یا میل مخفی (Profile Cylinder / سری SU ، DSBC)
جک پروفیلی نسخهای مدرنتر و زیباتر از چهارمیل است که میلهای اتصال در داخل بدنه پنهان شدهاند.
این طراحی علاوه بر ظاهر تمیز، مقاومت بدنه را در برابر ارتعاش و آلودگی افزایش میدهد.
لیست قیمت جک پنوماتیک میل مخفی SU
|
|---|
جک کتابی یا دو محوره (Twin Rod / سری TN ، MGPM ، DFM)
جک پنوماتیک کتابی برای کاربردهایی با دقت بالا طراحی شده است. این جکها دو شفت راهنما دارند (جک راهنمادار پنوماتیک) که از خمش و چرخش پیستون جلوگیری میکنند.
لیست قیمت جک پنوماتیک کتابی TN
|
|---|

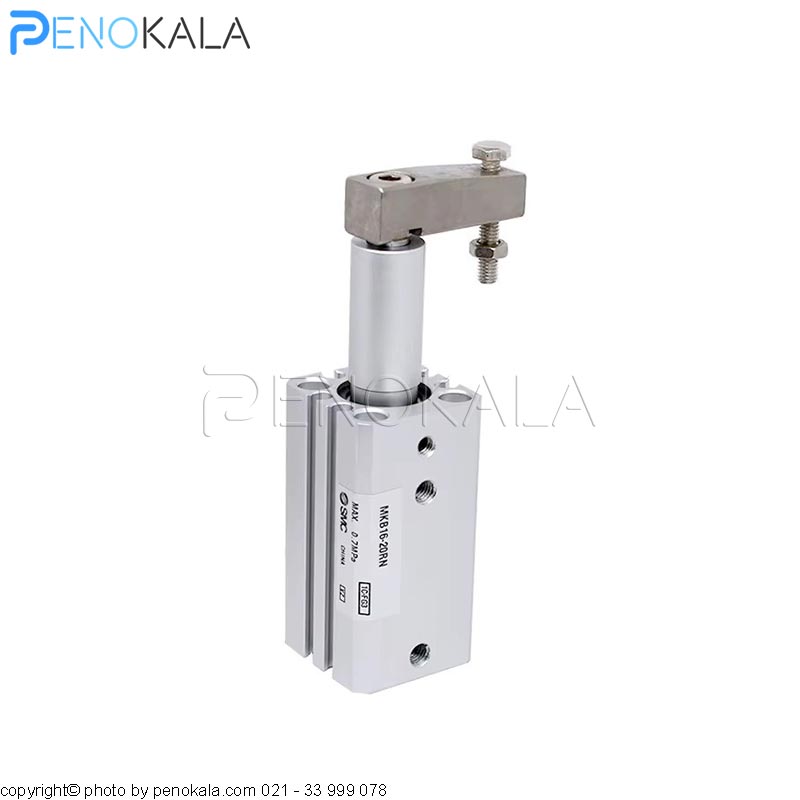

جک چرخشی یا روتاری (Rotary / جک دورانی)
جک پنوماتیک چرخشی نیروی هوای فشرده را به حرکت زاویهای تبدیل میکند. این مدل برای باز و بسته شدن درها، چرخش قطعات، یا کنترل موقعیت رباتهای بازویی استفاده میشود.
جک پنوماتیک مگنتدار و سنسوردار
اغلب سریهای جدید جکهای پنوماتیک با مگنت داخلی روی پیستون عرضه میشوند تا بتوان با نصب سنسور مغناطیسی (Reed Switch) موقعیت لحظهای حرکت را تشخیص داد.
نکته فنی:
در زمان خرید سنسور جک، به نوع شیار بدنه دقت کنید؛ مثلاً سریهای SDA و CQ2 شیار گرد دارند ولی سریهای SU یا DNC شیار T دارند.
جک تلسکوپی (Telescopic Cylinder)
برای کورسهای بلند در فضای محدود، جک تلسکوپی با چند مرحلهی کشویی طراحی میشود.
هر مرحله با فشار هوای جداگانه باز میشود و در نهایت، نسبت کورس به طول نصب بسیار زیاد میشود.
انتخاب نوع جک بر اساس کاربرد
|
|---|
چرا انتخاب جک پنوماتیک اهمیت دارد؟
در بسیاری از صنایع از جمله خودروسازی، پتروشیمی، بستهبندی، غذایی، دارویی و تجهیزات کارگاهی و صنعتی، استفاده از سیستمهای پنوماتیک به دلیل ایمنی بالا، سرعت عملکرد، نگهداری آسان و هزینه پایینتر نسبت به هیدرولیک بهطور گسترده رایج است.
اما هر پروژه صنعتی نیاز خاص خود را دارد به همین دلیل انتخاب دقیق قطر، کورس، نوع جک و برند، تفاوت بین کارکرد دقیق و خرابی زودهنگام را مشخص میکند.
|
|---|
به همین دلیل است که جکهای پنوماتیک در سیستمهای اتوماسیون، رباتیک و خطوط مونتاژ استفاده میشوند، درحالیکه جکهای هیدرولیک بیشتر برای پرسهای سنگین و بالابرها مناسب هستند.
کاربردهای جک پنوماتیک
- صنایع خودروسازی: کنترل باز و بسته شدن فیکسچرها، قالبها و بازوهای رباتیک.
- صنایع بستهبندی و غذایی: جابهجایی سریع و بهداشتی قطعات با بدنههای استیل.
- صنایع پتروشیمی و دارویی: باز و بستهکردن شیرآلات در محیطهای ATEX (ایمن در برابر انفجار).
- ماشینآلات صنعتی: سیستمهای گیره، قالبگیری، پانچ، جابهجایی و مونتاژ.
مزایای استفاده از جک پنوماتیک
- سرعت عمل بالا (تا ۳ متر بر ثانیه)
- ایمنی محیطی بالا، بدون خطر نشت مایع
- هزینه نگهداری پایین و طول عمر زیاد
- قابلیت نصب در فضاهای محدود
- سازگاری با سیستمهای هوای فشرده موجود
- امکان کنترل دقیق حرکت با فلو کنترل و سنسور مغناطیسی
در سیستمهای اتوماسیون جدید، جکهای پنوماتیک مگنتدار همراه با سنسورهای مغناطیسی (Reed Sensor) به کنترلر PLC متصل میشوند تا موقعیت لحظهای پیستون را اعلام کنند. این ترکیب باعث میشود حرکتها با دقت میلیمتری و سیکلهای تکراری بالا اجرا شوند.
گاز مورد استفاده در جکهای پنوماتیک
جکهای پنوماتیک برای عملکرد خود از هوای فشرده بهعنوان گاز اصلی استفاده میکنند، که معمولاً توسط کمپرسورهای صنعتی تولید و از طریق سیستمهای فیلتراسیون (برای حذف رطوبت، روغن و ذرات) آمادهسازی میشود. برخلاف جکهای هیدرولیک که از مایعات (روغن) استفاده میکنند، جکهای پنوماتیک به دلیل استفاده از هوا، سرعت بالاتر، نگهداری سادهتر و ایمنی بیشتری در محیطهای حساس (مانند صنایع غذایی یا دارویی) ارائه میدهند.
فشار هوای مورد نیاز برای جکهای پنوماتیک معمولاً بین 1.5 تا 12 بار است، اگرچه جکهای تخصصی ممکن است تا 40 بار را تحمل کنند. کیفیت هوای فشرده حیاتی است؛ هوای مرطوب یا آلوده میتواند باعث خوردگی، نشتی یا کاهش عمر جک شود. به همین دلیل، استفاده از واحدهای آمادهسازی هوا (FRL: فیلتر، رگلاتور، لوبریکاتور) برای تنظیم فشار، حذف رطوبت و افزودن روغن روانکننده به هوا توصیه میشود.
برای خرید سیلندر پنوماتیک، نوع گاز (هوای فشرده استاندارد)، فشار کاری پروژه (بر حسب بار)، و شرایط محیطی (دما، رطوبت) باید بررسی شود. جکهای قلمی (قطر 8 تا 32 میلیمتر، کورس 5 تا 500 میلیمتر) و کامپکت (قطر 12 تا 100 میلیمتر) برای کاربردهای سریع با فشار پایینتر (تا 10 بار) و جکهای چهارمیل (قطر 32 تا 200 میلیمتر) برای کاربردهای سنگینتر مناسباند.
ترمز سیلندر پنوماتیک چیست ؟
در سیلندر یا جک پنوماتیکی معمولا سیستم تخلیه هوای خاصی تعبیه شده است که باعث میشود در لحظات پایانی تمام شدن کورس جک، پیستون با سرعت به سر و ته جک ضربه شدید وارد نکند.
محاسبه نیروی جک پنوماتیک
انتخاب درست جک پنوماتیک یعنی تطبیق دقیق قدرت خروجی، قطر سیلندر، کورس حرکتی و نوع جک با نیاز واقعی سیستم.اگر این تطبیق دقیق نباشد، در کوتاهمدت با مشکلاتی مانند نشتی، ضربهی انتهایی، افت سرعت، یا خرابی پکینگها روبهرو خواهید شد.
در این بخش یاد میگیرید چطور مثل یک مهندس پنوماتیک، جک مناسب پروژه خود را انتخاب کنید.
فرمول پایه عملکرد نیروی جک پنوماتیک:
F (N) = P (Pa) × A (m²)
که در آن:
- ( F ): نیروی خروجی (نیوتن)
- ( P ): فشار کاری (معمولاً ۶ بار یا ۰.۶ مگاپاسکال)
- ( A ): مساحت سطح پیستون (متر مربع)
این فرمول بهسادگی نشان میدهد چرا قطر سیلندر بزرگتر → نیروی بیشتر؛ و به همین دلیل است که جکهای ۱۰۰ یا ۱۲۵ میلیمتری در پرسهای صنعتی و سیستمهای جابهجایی سنگین کاربرد دارند.
برای مشاهده جدول محاسبه نیرو کلیک کنید.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
برای فهم بهتر و جزئیات پیشرفتهتر به مقاله محاسبه نیروی جک پنوماتیک مراجعه کنید.
انتخاب کورس حرکتی مناسب جک پنوماتیک
کورس حرکتی (Stroke) فاصلهی جابهجایی پیستون در داخل سیلندر است. انتخاب درست کورس از نظر مکانیکی و دوام جک اهمیت زیادی دارد.
کورسهای استاندارد جکهای پنوماتیک در بازار:
10، 15، 20، 25، 50، 80، 100، 125، 150، 200، 250، 300، 350، 400، 500، 600، 700، 800، 900، 1000 میلیمتر
نکات انتخاب کورس:
- کورس واقعی را +۱۰٪ اضافه بگیرید تا از فشار انتهایی در بازه کاری جلوگیری شود.
- در کورسهای بالای ۵۰۰ میلیمتر، حتماً از راهنما یا ساپورت میانی برای جلوگیری از خمش استفاده کنید.
- در حرکتهای سریع یا سیستمهای چندمرحلهای، فلوکنترل و ضربهگیر پنوماتیکی (Cushion) الزامی است.
- در کورسهای بلند، فشار افت میکند، بنابراین قطر بزرگتر انتخاب کنید.
تأثیر فشار و دما و کیفیت هوا بر سیلندر پنوماتیک
- فشار کاری جک پنوماتیک باید دقیقاً با مقادیر مشخصشده در برچسب یا بروشور سازنده (معمولاً ۴-۱۰ بار) تطبیق یابد، زیرا کمتر از آن منجر به افت فشار، کاهش نیروی خروجی و کندی حرکت میشود.
- دماهای بالا (>۶۰°C) ممکن است پکینگها را فرسوده کند؛ در این حالت از پکینگ NBR مقاوم یا Viton استفاده کنید.
- کیفیت هوا:
هوای فشرده باید خشک و فیلتر شده باشد. رطوبت یا روغن نامناسب باعث چسبندگی گردوغبار و کاهش عمر آببندی میشود.
نگهداری و سرویس و افزایش عمر جک پنوماتیک
هرچقدر هم جک پنوماتیک باکیفیت و گرانقیمت باشد، اگر نگهداری اصولی نداشته باشد، عمر مفیدش بهشدت کاهش پیدا میکند.
سیلندرهای بادی بهطور میانگین عمر کاری بین ۵ تا ۱۰ میلیون سیکل دارند، اما با رعایت چند اصل ساده میتوان این عدد را تا دو برابر افزایش داد.
در این بخش به بررسی اصول سرویس، عیبیابی، روغنکاری و پیشگیری از خرابی جک پنوماتیک میپردازیم.
کیفیت هوای فشرده مهمتر از برند جک
هوای ورودی به جک پنوماتیک باید تمیز، خشک و عاری از روغنهای آلاینده باشد.
در واقع، بیش از ۵۰٪ خرابیهای زود هنگام جکها بهدلیل هوای آلوده و وجود رطوبت یا ذرات در سیستم است.
نکات کلیدی:
- در ورودی هر جک از واحد مراقبت پنوماتیک (FRL Unit) استفاده کنید.
- فیلتر رطوبت را هر ۲ هفته یکبار بررسی کنید.
- در سیستمهای بزرگ، درایر (Dryer) نصب کنید تا هوای خروجی کمپرسور خشک بماند.
- از روغن مخصوص پنوماتیک (ISO VG32 یا VG46) برای روغنکاری استفاده کنید.
گریسکاری و روغنکاری اصولی جک
در جکهای پنوماتیک، پیستون با پکینگ لاستیکی درون سیلندر حرکت میکند و اصطکاک مداوم دارد.
به همین دلیل، باید در بازههای زمانی مشخص، سطح داخلی و پکینگها با گریس مخصوص پنوماتیک (Silicone-based Grease) روان شوند.
دورهی سرویس:
- جکهای پرکاربرد (روزانه بالای ۵۰۰ سیکل): هر ۳ ماه یکبار.
- جکهای کمکار: هر ۶ ماه.
تنظیم سرعت و فلو کنترل جک
اگر سرعت حرکت پیستون بیش از حد زیاد باشد، هنگام رسیدن به انتها ضربهی مکانیکی شدیدی وارد میشود که میتواند به پیستون، پکینگ یا بدنه آسیب بزند.
راهحل ساده استفاده از فلو کنترل (Flow Control Valve) در مسیر خروجی هواست.
تشخیص خرابی و نشتی جک پنوماتیک
|
|---|
محیط نصب و شرایط کاری
عمر جک تا حد زیادی به شرایط نصب بستگی دارد.
در محیطهای صنعتی آلوده، با رطوبت یا دمای بالا، استفاده از مدلهای خاص ضروری است.
توصیهها بر اساس شرایط محیطی:
|
|---|
تنظیم دقیق محور و همراستایی جک پنوماتیک در سیستم
یکی از اشتباهات رایج نصابها، نصب جک در زاویهی نادرست نسبت به محور حرکت است.
این موضوع باعث بار جانبی روی شفت میشود و در مدت کوتاهی گلویی و پکینگ انتهایی آسیب میبیند.
روش بررسی:
- شفت جک باید دقیقاً هممحور با مسیر حرکت بار باشد.
- در صورت نیاز، از کفی، فلنج یا براکت تنظیمپذیر استفاده کنید.
- هنگام بستن مهرهی شفت، از آچار مخصوص استفاده کنید و گشتاور بیش از حد وارد نکنید.
سرویس پکینگ و تعویض قطعات مصرفی
پکینگها، اورینگها و گردگیرها از قطعات مصرفی جک هستند و باید بهصورت دورهای تعویض شوند.
در بازار، کیت تعمیرات جک پنوماتیک برای اکثر سریها (SC، SU، DNC، MAL، SDA) موجود است.
علائم زمان تعویض پکینگ:
- نشت هوا از اطراف پورتها
- افت سرعت در حرکت رفت یا برگشت
- شنیدن صدای سوت یا هوای ناپایدار
در زمان تعویض پکینگ، از گریس سیلیکونی یا مولیبدن سبک استفاده کنید تا سطح داخلی سیلندر صدمه نبیند.
نکات ایمنی در زمان سرویس
- همیشه قبل از باز کردن جک، فشار سیستم را کاملاً تخلیه کنید.
- از باز کردن جکهای فشار بالا بدون گیرهی مخصوص خودداری کنید.
- هنگام مونتاژ مجدد، رزوهها را با نوار تفلون یا چسب مخصوص رزوه آببندی کنید.
- در زمان تست عملکرد، از پاشیدن آب یا مواد پاککننده روی سنسورهای مغناطیسی خودداری شود.
چکلیست طلایی افزایش عمر جک پنوماتیک
-
- استفاده از هوای خشک و فیلتر شده
- نصب فلو کنترل و ضربهگیر انتهایی
- گریسکاری دورهای پکینگها
- تنظیم دقیق محور حرکت
- جلوگیری از بار جانبی روی شفت
- بررسی فشار و رطوبت سیستم هر هفته
همچنین برای اطلاعات بیشتر راجب تعمیر جک پنوماتیک میتوانید به مقاله آموزش جامع صفر تا صد تعمیرات جک پنوماتیک مراجعه کنید
پنوکالا علاوه بر تامین و فروش جکهای پنوماتیک، خدمات تخصصی عیبیابی، تعمیر و تأمین پکینگهای اورجینال را نیز ارائه میدهد.
تیم مهندسی ما آماده است تا براساس نوع برند (Festo، SMC، Airtac، بادران ، Sango و…)، سرویس دقیق و راهکار افزایش عمر تجهیز را به شما پیشنهاد دهد.
خرید لوازم جانبی جک پنوماتیک
اهمیت استفاده از لوازم جانبی جک پنوماتیک
استفاده از لوازم جانبی جک پنوماتیک نقش بسیار مهمی در افزایش کارایی و طول عمر سیلندرها و جکهای پنوماتیک ایفا میکند. این تجهیزات، علاوه بر تسهیل نصب و راهاندازی، باعث میشوند جکها با دقت بالاتر و عملکردی پایدارتر در سیستمهای پنوماتیک فعالیت کنند. برای مثال، دوشاخهها و نبشیها امکان اتصال مطمئن جک به سازهها و ماشینآلات را فراهم میکنند و لرزش یا حرکت اضافی را کاهش میدهند، که این موضوع مستقیماً بر دقت و دوام سیستم تاثیرگذار است.
سرجکهای شناور و پایههای لولایی نیز کمک میکنند تا جکها در موقعیتهای مختلف بدون ایجاد فشار اضافی یا سایش نامناسب کار کنند. اتصال چشمی و لولای جک امکان حرکت خطی یا چرخشی با کنترل بهتر را فراهم میآورد و از وارد شدن نیروهای ناخواسته به سیلندر جلوگیری میکند. این امر به ویژه در خطوط تولید با سرعت بالا اهمیت بالایی دارد، زیرا هر گونه فشار یا سایش اضافی میتواند منجر به خرابی سریع جک و توقف خط تولید شود.
نصب سنسورها و اتصالات کنترلی، علاوه بر افزایش دقت عملکرد، امکان پایش وضعیت جک و پیشگیری از خرابیهای احتمالی را فراهم میکند. در نتیجه، بهرهوری سیستم افزایش مییابد و احتمال ایجاد خسارتهای ناشی از عملکرد نادرست جک به حداقل میرسد.
در نهایت، لوازم جانبی جک پنوماتیک نه تنها نصب و راهاندازی را آسانتر میکنند، بلکه به حفظ ایمنی کارکنان، افزایش طول عمر جکها، و کاهش هزینههای عملیاتی کمک میکنند. انتخاب قطعات جانبی مناسب، متناسب با نوع سیلندر، فشار کاری و شرایط محیطی، یک گام اساسی در بهینهسازی عملکرد سیستمهای پنوماتیک صنعتی است.
برای افزایش کارایی و نصب آسان انواع سیلندر، استفاده از لوازم جانبی ضروری است. با خرید لوازم جانبی جک پنوماتیک میتوانید متناسب با نیاز پروژه، قطعاتی مانند دوشاخه، دوشاخه کلیپسی، نبشی، لولای جک، سرجک شناور، اتصال چشمی، پایه لولایی و اتصال سنسور را انتخاب کنید. این تجهیزات علاوه بر تسهیل نصب و مونتاژ، باعث افزایش عمر مفید جک و کاهش استهلاک در خطوط تولید میشوند.
کاربرد جک پنوماتیک در صنایع مختلف
- صنعت خودروسازی – استفاده در خطوط جوشکاری، پرس قطعات، باز و بسته شدن قالبها و سیستمهای رباتیک با عملکرد سریع و ایمن.
- صنعت پتروشیمی و نفت – کنترل ولوها و شیرهای صنعتی در محیطهای خطرناک (ATEX) با جکهای مقاوم به حرارت و خوردگی.
- صنعت غذایی و دارویی – بهکارگیری جکهای استیل 304 و 316 در دستگاههای پرکن، بستهبندی و لیبلزنی بهداشتی.
- صنعت چوب و چاپ – استفاده در فیکسچرها، گیرهها و سیستمهای هلدهنده با جکهای کامپکت و کتابی کورس کوتاه.
- صنایع اتوماسیون و CNC – کاربرد در نوار نقاله، خطوط مونتاژ الکترونیکی و تجهیزات رباتیک با دقت حرکتی بالا.
انواع برندهای جک پنوماتیک
یکی از چالشهای اصلی در انتخاب جک پنوماتیک، شناخت تفاوت برندها و محدوده قیمت آنها است.
قیمت این قطعات به عواملی مانند قطر سیلندر، کورس حرکتی، جنس بدنه، وجود مگنت یا سنسور، برند سازنده و استاندارد ساخت بستگی دارد.
در ادامه، لیست قیمت و تحلیل تخصصی برندهای رایج در بازار ایران را مشاهده میکنید.
برندهای معتبر جک پنوماتیک در بازار ایران
- FESTO (فستو – آلمان)
بالاترین کیفیت ساخت، دقت حرکتی عالی، طول عمر بیش از ۱۰ میلیون سیکل.
مناسب برای خطوط اتوماسیون دقیق و محیطهای صنعتی با دوام بالا.
قیمت: بالا (در مقایسه با ایرتک یا بادران)
- SMC (ژاپن)
دقت بالا، سازگاری کامل با استانداردهای ISO، کیفیت پکینگ عالی.
قیمت: متوسط تا بالا.
- AIRTAC (تایوان)
اقتصادی و محبوب در ایران بهدلیل در دسترس بودن قطعات یدکی.
قیمت: اقتصادی – نسبت قیمت به عملکرد عالی.
- سانگو Sango (ایرانی)
برند با کیفیت و مطرح ایرانی، با قیمت رقابتی و سازگار با استاندارد فستو و ایرتک.
قیمت: پایینتر از مدلهای خارجی.
- HPC / LMC / Norgren / Rexroth
برندهای اروپایی با کاربرد صنعتی سنگین.
قیمت: بالا و بیشتر برای پروژههای خاص.
قبل از خرید جک، حتماً موارد زیر را بررسی کنید:
|
|---|
توجه کنید
- برای بارهای سنگین با سرعت پایین، از چهارمیل یا پروفیلی ISO 15552 استفاده کنید.
- برای سیستمهای حساس به آلودگی، جکهای بدنه استیل یا آلومینیوم آنودایز بهترین انتخاباند.
- اگر بار جانبی دارید (مانند گیرهها)، از جکهای راهنمادار یا کتابی TN/MGPM استفاده کنید.
- اگر میخواهید کنترل موقعیت دقیق داشته باشید، مدلهای مگنتدار + سنسور Reed Switch را انتخاب کنید.
- در پروژههای چند حرکته، فشار هر مسیر را مجزا تنظیم کنید تا از آسیب به پکینگها جلوگیری شود.
سوالات متداول درباره جک پنوماتیک
در جک یکطرفه، حرکت برگشت با فنر داخلی انجام میشود (Spring Return).
در جک دو طرفه، هر دو سمت با هوای فشرده کنترل میشوند و برای کاربردهای دقیقتر استفاده میشود.
قدرت خروجی جک از فرمول زیر بهدست میآید:
F = P × A
که در آن:
- ( F ): نیروی خروجی (نیوتن)
- ( P ): فشار کاری (معمولاً ۶ بار یا ۰.۶ مگاپاسکال)
( A ): مساحت سطح پیستون (متر مربع)
در بازار ایران برندهای زیر بیشترین محبوبیت را دارند:
- FESTO (فستو) – آلمان، دقت و دوام بالا
- SMC – ژاپن، طراحی جمعوجور و صنعتی
- AIRTAC (ایرتک) – تایوان، اقتصادی و کاربردی
- LMC / HPC – برندهای معتبر داخلی و وارداتی
- بادران – برندهای معتبر داخلی و وارداتی
- سانگو – برندهای معتبر داخلی و وارداتی
قیمت هر جک بستگی دارد به:
- قطر سیلندر (D) و طول کورس (Stroke)
- نوع بدنه (آلومینیومی یا استیل)
- برند و کشور سازنده
- داشتن مگنت، سنسور، یا متعلقات نصب
در حال حاضر جکهای قلمی از حدود ۵ میلیون ریال و مدلهای صنعتی چهارمیل تا ۵۰ میلیون ریال متغیر هستند.
نشتی هوا معمولاً ناشی از پکینگ آسیبدیده یا خشدار شدن بدنه سیلندر است.
در چنین مواردی باید کیت تعمیرات یا پکینگ جک تعویض شود و سطح داخلی با گریس سیلیکونی روان گردد.
بله، اما نه هر روغنی. باید از روغن مخصوص پنوماتیک (ISO VG32) یا از سیستم Lubricator استفاده شود.
روغنکاری منظم باعث افزایش عمر پکینگها و جلوگیری از صدای زیاد میشود.
بله. اکثر جکها قابل تعمیرند و کیت پکینگ مخصوص آنها (اورینگ، گردگیر، فنر و…) در بازار موجود است.
در برندهای رایج مثل SC، SU، DNC، SDA، MAL تعمیر بسیار ساده است.
پیشنهاد میشود از فروشگاههای تخصصی تجهیزات پنوماتیک صنعتی خرید کنید تا از اصالت کالا، گارانتی و مشاوره فنی مطمئن شوید.
پنوکالا با ارائه مشاوره مهندسی و موجودی برندهای معتبر، مرجع تخصصی خرید انواع جک و سیلندر پنوماتیک در ایران است.
پنوکالا اولین مرکز و فروشگاه آنلاین قطعات پنوماتیکی در تهران است که با هدف آسانکردن فرآیند خرید انواع سیلندر پنوماتیک، شیر برقی پنوماتیک و دیگر تجهیزات شروع به فعالیت کرده است. دفتر مرکزی این مجموعه در خیابان لالهزار، قلب صنعتی و تجاری مرکز تهران و در محدوده منطقه ۱۲ قرار دارد. به همین دلیل مشتریان میتوانند علاوه بر خرید اینترنتی، از امکان دسترسی سریع و خدمات مشاوره رایگان تلفنی و یا حضوری نیز بهرهمند شوند.
