آموزش جامع صفر تا صد تعمیرات جک پنوماتیک
تعمیر جک پنوماتیک یکی از مراحل تخصصی در نگهداری تجهیزات صنعتی است که نیازمند دقت و مهارت بالا میباشد.عیبیابی صحیح و استفاده از ابزار مناسب در این فرآیند اهمیت زیادی دارد، زیرا کوچکترین خطا میتواند منجر به خرابی کامل شود. شناخت نوع جک و ساختار داخلی آن، نقش مهمی در بهبود کیفیت و سرعت تعمیر دارد.با توجه به تنوع بالای جکهای پنوماتیک، آگاهی از ایرادات رایج ضروری است.در این مقاله آموزش گامبهگام تعمیر جکها با زبان ساده و کاربردی ارائه شده است. همچنین نکات فنی و راهکارهای عملی برای افزایش اطمینان در تعمیر و بازسازی بررسی میشود.
مطالبی که در این مقاله با آن آشنا میشوید
دلایل ضرورت تعمیر جک پنوماتیک چیست ؟
جک پنوماتیک یکی از تجهیزات حیاتی در صنایع مختلف مانند : بستهبندی، خطوط تولید و اتوماسیون است که با استفاده از نیروی هوای فشرده، حرکت خطی ایجاد میکند. این جکها از قطعات مهمی مانند : پیستون، سیلندر، اورینگ و پکینگ تشکیل شدهاند که به مرور زمان و در اثر استفاده مداوم ممکن است دچار فرسودگی و آسیب شوند.
یکی از مشکلات رایج جکهای پنوماتیک، نشتی هوا است که معمولاً به دلیل خرابی اورینگها و پکینگها به وجود میآید و باعث کاهش فشار کاری و ضعف عملکرد جک میشود. همچنین، ساییدگی و خوردگی قطعات داخلی میتواند باعث کاهش دقت حرکت پیستون و کارکرد ناصحیح جک گردد.
عدم توجه به تعمیر به موقع جک پنوماتیک میتواند پیامدهای جدی مانند توقف خط تولید، افزایش هزینههای تعمیرات اساسی و آسیب به سایر بخشهای سیستم پنوماتیک را به دنبال داشته باشد. به همین دلیل، تعمیر و نگهداری دورهای جکها برای حفظ عملکرد بهینه و افزایش طول عمر آنها ضروری است.
با تعمیر به موقع، میتوان از هزینههای سنگین ناشی از خرابی کامل جلوگیری کرد و اطمینان حاصل کرد که جک پنوماتیک با بیشترین کارایی ممکن فعالیت میکند.

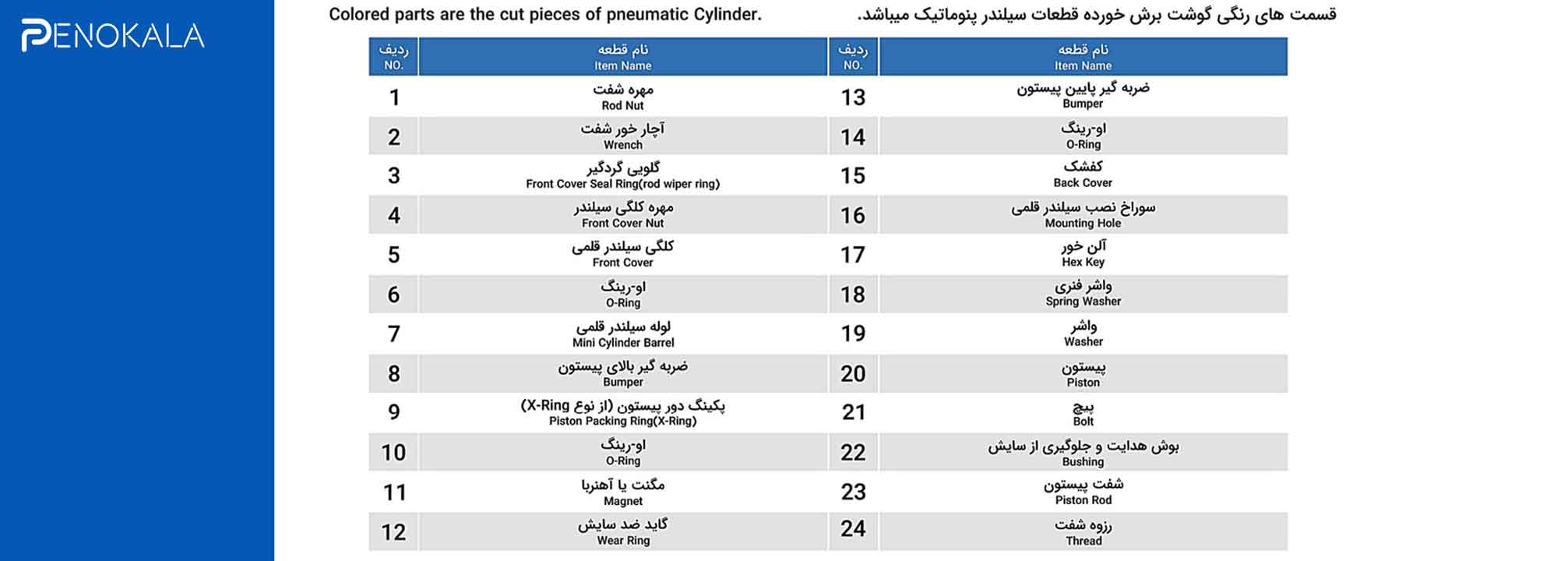

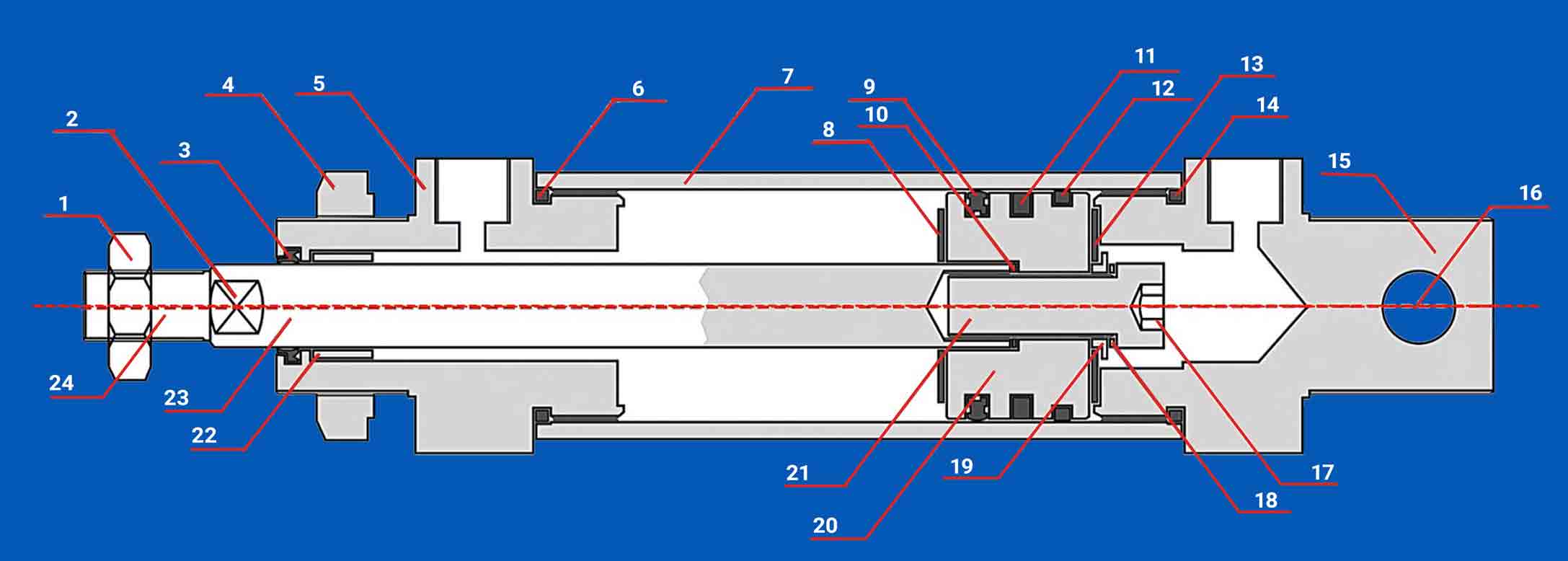

نگاهی به ساختار داخلی جک پوماتیک
همانطور که پیشتر اشاره شد جک پنوماتیک وسیلهای است که با استفاده از هوای فشرده، حرکت خطی ایجاد میکند و از چندین قطعه اصلی تشکیل شده است. اصلیترین بخش جک پنوماتیک، سیلندر (فضای داخلی) آن است که محیط لازم برای حرکت رفت و برگشتی پیستون (شفت) را فراهم میکند.
پیستون در داخل سیلندر قرار دارد و با نیروی هوا حرکت میکند. این حرکت به قسمتهای متصل به جک، مانند بازو یا اهرم، منتقل میشود تا عملکرد مورد نظر انجام شود.
برای جلوگیری از نشت هوا و حفظ فشار کاری، جک پنوماتیک دارای قطعات آببندی، مانند اورینگها و پکینگها است. اورینگها معمولاً در محل تماس بین پیستون و دیواره سیلندر قرار میگیرند و نقش اصلی آنها جلوگیری از فرار هواست. پکینگها نیز به بهبود آببندی و جلوگیری از ورود گرد و غبار کمک میکنند.
در جکهای پنوماتیک، قطعاتی مانند پیستون، شفت پیستون (Piston) و درپوشهای انتهایی، نقش مهمی در اتصال، آببندی، هدایت شفت و تحمل فشار داخلی ایفا میکنند و به این ترتیب، در استحکام ساختار داخلی جک نیز مؤثرند. فنر برگشت یکی از اجزای مهم در برخی جکهای پنوماتیک است که وظیفه بازگرداندن پیستون به حالت اولیه را دارد.
هنگام تعمیر جک، بررسی سالم بودن فنر برگشت ضروری است، زیرا خرابی یا فرسودگی آن میتواند باعث عملکرد نادرست جک، عدم بازگشت پیستون و کاهش دقت حرکت شود. در صورت مشاهده ضعف فنر، تعویض آن بهترین راهکار است تا جک پس از تعمیر، بهدرستی و روان کار کند.
آشنایی با این ساختار داخلی برای تشخیص ایرادات و انجام تعمیرات صحیح بسیار مهم است. شناخت دقیق هر قطعه به شما کمک میکند هنگام عیبیابی، نقطه مشکلدار را سریعتر پیدا کنید و تعمیر مؤثرتری انجام دهید.
آببندی جک؛ نقش اورینگ و پکینگ چیه؟
آببندی جک پنوماتیک، عامل اصلی جلوگیری از نشت هوا و حفظ عملکرد روان سیستم است. در این میان، اورینگها و پکینگها بیشترین نقش را دارند. اورینگها مسیر عبور هوا را مسدود کرده و پکینگها علاوه بر آببندی، اصطکاک را کاهش میدهند و از قطعات داخلی محافظت میکنند. این قطعات به مرور زمان دچار فرسودگی میشوند و تعویض آنها ضروری است. معمولاً قیمت اورینگ و پکینگ بالا نیست، اما بیتوجهی به تعویض بهموقع، میتواند خرابیهای پرهزینهتری ایجاد کند.
پنوکالا برای جکهای سانگو SANGO خدمات پس از فروش، شامل تعویض یا رفع ایرادات آببندی را ارائه میدهد. نشت هوا مشکل رایجی در جکهاست که با این خدمات بهسرعت برطرف میشود.
رایجترین ایرادات عملکردی جک پنوماتیک
یکی از ایراداتی که مشتریان برای آن به پنوکالا مراجعه میکنند، این است که تصور میکنند جک پنوماتیک خراب شده!!! در حالی که مشکل اصلی از اتصالات پنوماتیک یا لولهکشی هوا است. در بسیاری از موارد، نشت هوا یا افت فشار به دلیل خرابی اورینگ اتصالات، ترک شیلنگ یا شل بودن کوپلینگها رخ میدهد.
برای اطمینان از سلامت سیستم، میتوان با گیج فشار یا مانومتر، فشار ورودی جک را بررسی کرد و مطمئن شد که در محدوده توصیهشده (مثلاً 0.5 تا 0.8 مگاپاسکال،5 تا 8 بار) قرار دارد. در تعمیرات تخصصیتر، استفاده از دستگاه تست نشتی هوا یا فلومتر پنوماتیک کمک میکند تا افت فشار یا نشتهای پنهان شناسایی شود.
جکهایی که از پنوکالا خریداری میشوند، پیش از ارسال کاملاً تست شده و ایرادات احتمالی آنها برطرف میگردد؛ با این حال، توصیه میشود پیش از ارسال جک برای تعمیر، ابتدا تمام اتصالات و مسیر هوای فشرده بررسی شود.

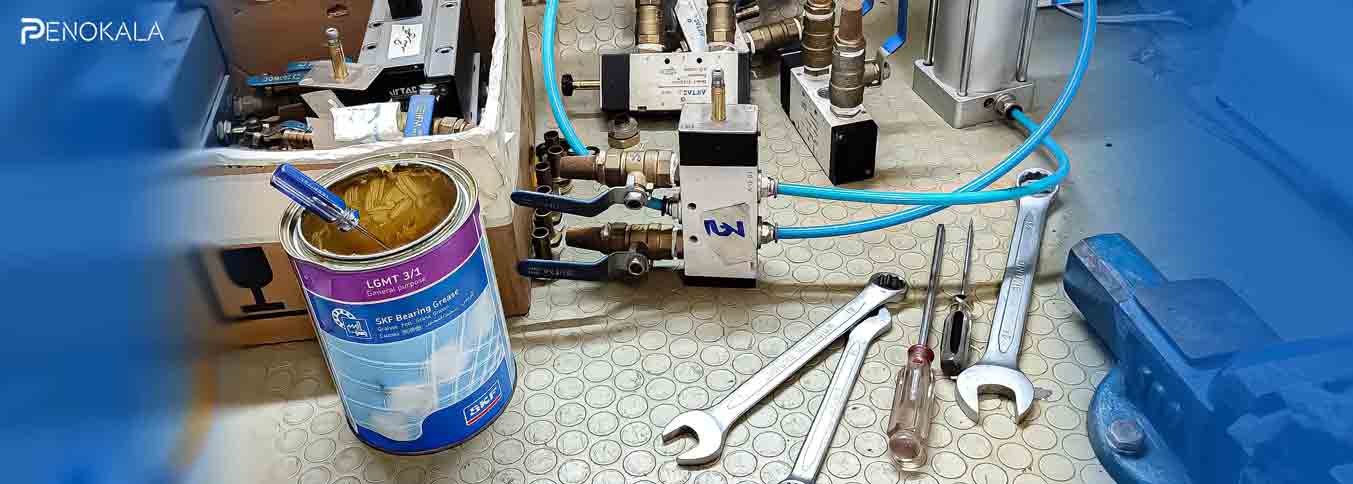

چه ابزارهایی برای تعمیر جک پنوماتیک لازم داریم؟
برای تعمیر جک پنوماتیک، داشتن ابزار مناسب باعث میشود کار سریعتر و با دقت بیشتری انجام شود. از مهمترین ابزارها میتوان به آچار آلن و آچار تخت برای باز و بسته کردن پیچها و اتصالات، انبردست و فازمتر صنعتی برای جداسازی یا تنظیم بخشهای مکانیکی، و گیج فشار برای بررسی فشار ورودی اشاره کرد.
همچنین، دستگاه تست نشتی هوا جهت شناسایی محل نشتی هوا، واشر کش برای خارج کردن اورینگ و پکینگ فرسوده، و روغن پنوماتیک برای روانکاری بعد از تعمیر ضروری است. در تعمیرات تخصصیتر، استفاده از فلومتر پنوماتیک یا کیت تعمیر جک شامل پکینگ، اورینگ و گریس مخصوص، روند تعمیر را کاملتر میکند. ابزار مناسب علاوه بر صرفهجویی در زمان، از آسیب به قطعات جلوگیری میکند.
تا این مرحله با نکات اصلی آشنا شدیم. حالا میتونیم قدمهای بعدی و نکات تخصصیتر را بررسی کنیم
مراحل باز کردن اصولی و ایمن جک پنوماتیک

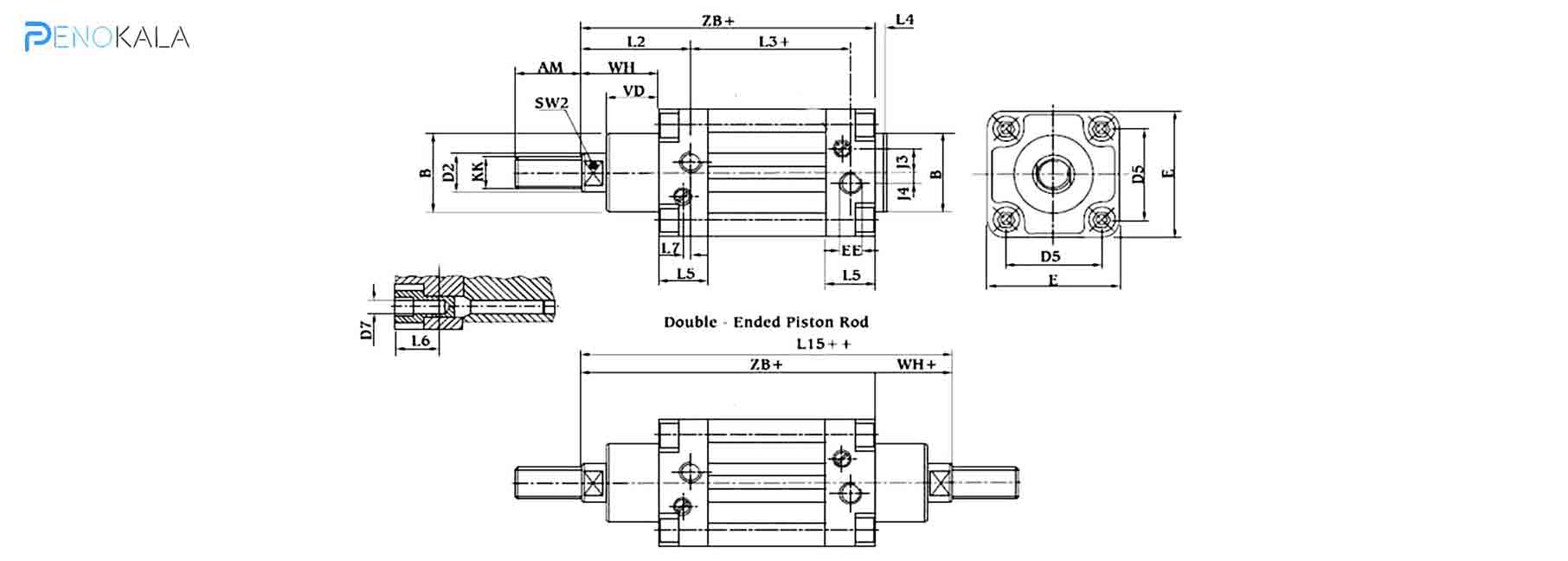

باز کردن جک پنوماتیک شاید در نگاه اول ساده به نظر برسد، اما آشنایی کامل با نقشه و مدل جک یکی از مهمترین مراحل کار است. هر برند یا مدل ممکن است ساختار و ترتیب قطعات متفاوتی داشته باشد، بنابراین برای افراد کمتجربه، استفاده از کاتالوگ محصول یا دفترچه راهنمای سازنده ضروری است.
مراحل باز کردن اصولی و ایمن جک پنوماتیک باید با رعایت کامل نکات ایمنی و استفاده از ابزار مناسب انجام شود تا از آسیب به قطعات و اپراتور جلوگیری گردد.
قطعات خاص و نیاز به مهارت در مونتاژ جک پنوماتیک
برخی جکهای پنوماتیک دارای قطعاتی مانند فنر داخلی، اسنپرینگ یا دمپر هستند که جا زدن آنها نیاز به مهارت و ابزار خاص دارد. در این موارد، استفاده از گیره فنر، انبردست مخصوص یا گریس سیلیکونی میتواند از آسیب به قطعات جلوگیری کند. آشنایی با قلق مونتاژ و ترتیب نصب، بهویژه در مدلهای فنردار، مانع بروز خطر و خرابی میشود.
نکته: پیش از باز کردن، محل و جهت قرارگیری هر قطعه را علامتگذاری یا از آن عکس بگیرید تا در هنگام مونتاژ، خطایی رخ ندهد.
مراحل کار به ترتیب:
- فشار هوا را بهطور کامل قطع کنید و سیلندر پنوماتیک را از مدار خارج نمایید.
- اطمینان حاصل کنید که هیچ هوای فشردهای داخل جک باقی نمانده است.
- ورودی و خروجی هوا را جدا کرده و جک را از محل نصب باز کنید.
- با استفاده از آچار مناسب، درپوش انتهایی را بهآرامی باز کنید.
- به ترتیب، پیستون و شفت را خارج نمایید.
- اورینگها، پکینگها و سطح داخلی سیلندر را بهدقت بررسی کنید.
- پس از بررسی و تعویض قطعه معیوب، جک را با همان ترتیب سرهم کنید.
تعمیر یا تعویض پیستون معیوب؛ کدام بهتر است؟
تعمیر پیستون معیوب معمولاً گزینهای مقرونبهصرفه است اگر آسیب جزئی باشد و قطعات قابل تعویض باشند. با تعویض اورینگها و قطعات فرسوده، عملکرد جک پنوماتیک بهبود مییابد و هزینه کمتری دارد.
اما اگر پیستون شدیداً آسیب دیده یا فرسوده شده باشد، تعویض کامل آن توصیه میشود تا از بروز مشکلات بعدی جلوگیری شود و جک عملکرد بهینهای داشته باشد.
در نهایت، تصمیم با توجه به شدت خرابی و هزینهها گرفته میشود. کارشناسان پنوکالا میتوانند با بررسی دقیق، بهترین راهکار را پیشنهاد کنند.

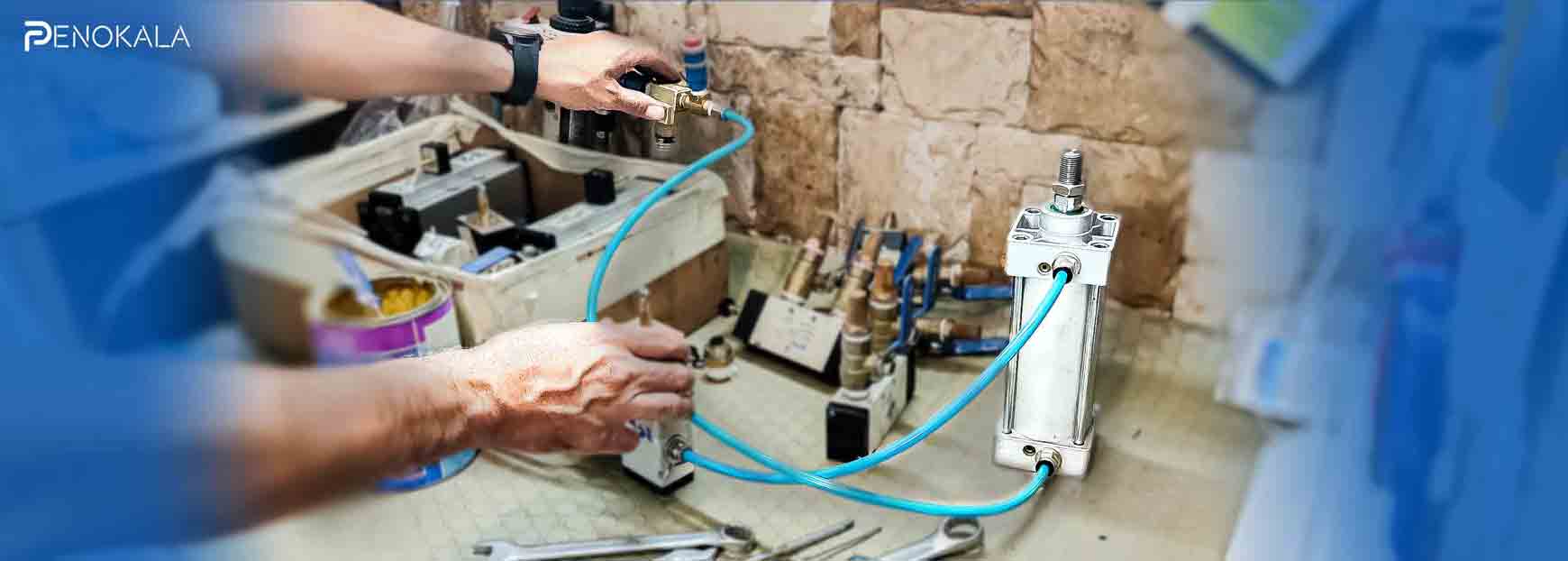

تست جک پنوماتیک
برای تست جک پس از تعمیر، مراحل زیر رو انجام بدید:
- بررسی ظاهری: ابتدا قطعات را از نظر نصب صحیح و بدون آسیب بررسی کنید.
- اتصال به منبع هوا: جک را به منبع هوای فشرده وصل کنید و فشار مناسب را تنظیم کنید.
- عملکرد حرکت: جک باید حرکت رفت و برگشتی روان و بدون گیر کردن داشته باشد.
- چک کردن نشت هوا: با استفاده از محلول صابون یا دستگاه تست نشتی، محلهای احتمالی نشت هوا را بررسی کنید.
- تنظیم فشار: مطمئن شوید فشار هوا در محدوده توصیهشده قرار دارد و جک عملکرد مناسبی دارد.
اشتباهات رایج در تعمیر جک پنوماتیک
بسیاری از افراد با ترتیب صحیح باز و بسته کردن اجزای جک پنوماتیک آشنا نیستند و به همین دلیل در سرهم کردن مجدد جک دچار مشکل میشوند. عدم رعایت ترتیب قطعات یا جا نزدن صحیح آنها میتواند باعث عملکرد نامناسب، ایجاد صداهای غیرعادی یا حتی خرابی زودرس جک شود. این موضوع نیازمند دقت، تجربه و آشنایی با قلقهای هر مدل جک است.
پنوکالا برای جکهای سانگو خدمات تخصصی تعمیر و نگهداری را فراهم کرده است تا مشتریان با خیال راحت خرید کنند و نگرانی از بابت تعمیر و سرویس نداشته باشند. با استفاده از این خدمات، مشکلهای ناشی از نصب نادرست و ایرادات رایج بهسرعت و با کیفیت رفع میشود.
نکته مهم: برخی مشتریان پس از مشاهده مشکل در عملکرد جک، آن را به فروشگاه پنوکالا ارسال میکنند در حالی که علت اصلی مشکل، رعایت نکردن فشار کاری مناسب بوده و جک کاملاً سالم است. بنابراین پیش از ارسال، حتماً فشار کاری و شرایط نصب را بررسی کنید تا از بروز چنین سوء تفاهمهایی جلوگیری شود.

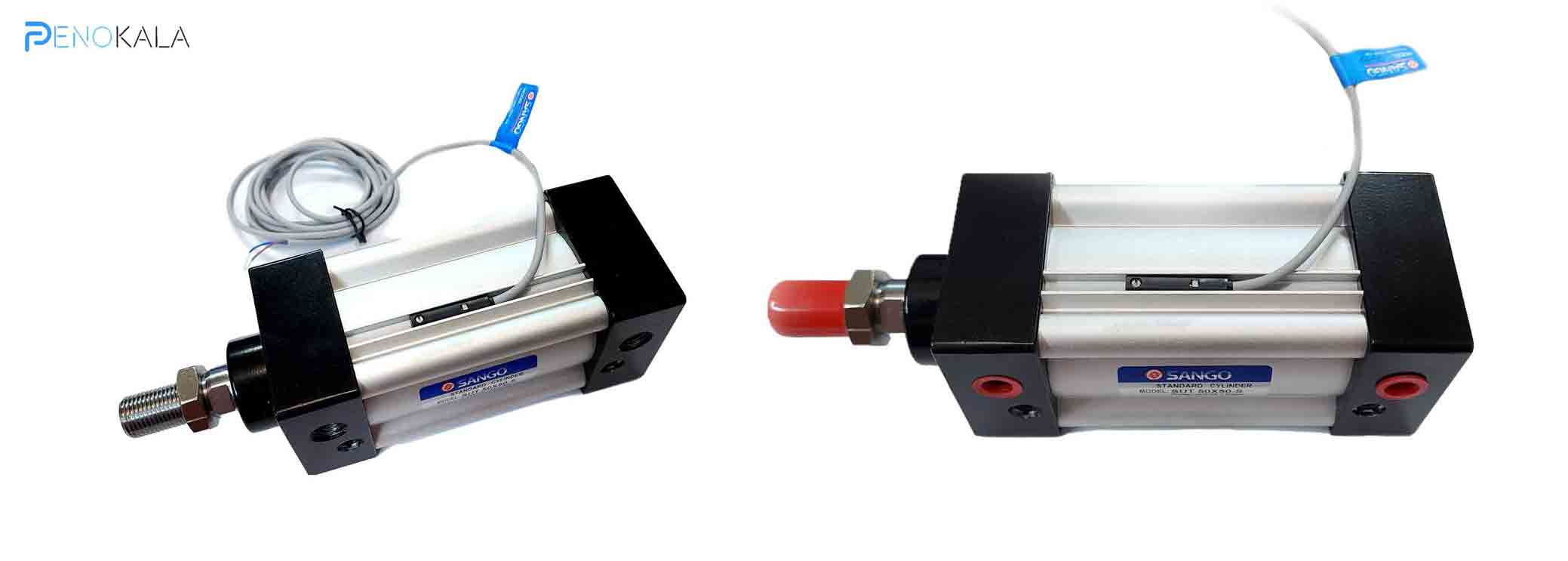

نحوه تعمیر جک های برند سانگو
جکهای پنوماتیک برند سانگو SANGO به دلیل کیفیت ساخت بالا و دوام قابل اعتماد، یکی از پرطرفدارترین مدلها در بازار ایران و فروشگاه پنوکالا هستند. این جکها در صنایع مختلفی از جمله خودروسازی، بستهبندی و خطوط تولید کاربرد گستردهای دارند. با توجه به ساختار ویژه هر مدل، روش تعمیر و نگهداری آنها نیز متفاوت است.
مدلهای محبوب SANGO شامل:
-
جک قلمی پنوماتیک سانگو | تیپ ایرتک :جنس بدنه آلومینیوم دمای کاری5- تا 70+ درجه سانتی گراد گارانتی12 ماهه
-
سیلندر میل مخفی سانگو پنوماتیک : پکینگ و گاید دارد ترمز دارد قابل تعمیر با کیت تعمیری دارد
-
جک پنوماتیک قلمی سانگو با کورس های متنوع: کورس ها100 – 50 – 25 فشار کاری7 بار عملکرد دوطرفه
نکات مهم در تعمیر جک های سانکو
- همیشه پیش از شروع تعمیر، فشار هوای جک را کاملاً قطع و تخلیه کنید.
- استفاده از کاتالوگ و نقشه فنی مدل خاص جک، برای باز و بست قطعات بسیار ضروری است.
- در جکهای فنردار ، جا زدن فنر داخلی نیاز به ابزارهای مخصوص و تجربه دارد.
- بررسی و تعویض اورینگها و پکینگها بهعنوان قطعات مصرفی، معمولترین و مهمترین بخش تعمیرات است.
- پس از تعمیر، تنظیم دقیق فشار کاری مطابق مشخصات فنی مدل، برای عملکرد صحیح و طول عمر جک حیاتی است.
فروشگاه پنوکالا خدمات تخصصی تعمیر جکهای سانگو SANGO را برای مشتریان خود فراهم کرده است تا نگرانی بابت تعمیرات و نگهداری این جکها نداشته باشند و از کیفیت و کارایی محصول اطمینان حاصل کنند.
سوالات متداول کاربران
پیش از شروع تعمیر جک پنوماتیک، پاسخ به سوالات زیر میتواند به تشخیص دقیقتر مشکل و انجام تعمیرات اصولی کمک کند:
- چطور مطمئن بشیم فشار هوای ورودی به جک پنوماتیک تو محدوده درست قرار داره؟
- برای اطمینان از اینکه فشار هوای ورودی به جک پنوماتیک در محدوده درست است، از یک فشارسنج (مانومتر) دقیق در خط ورودی استفاده کنید و فشار را با مشخصات توصیهشده سازنده مقایسه کنید.
- آیا نشت هوا یا صدای غیرطبیعی از جک نشانه چیست؟
- این موارد نشاندهنده خرابی اورینگ، پکینگ یا اتصالات هستند.
- اهمیت تخلیه و فشار جک قبل از تعمیر چیست؟
- عدم رعایت این نکته میتواند باعث بروز حادثه شود.
- آیا ترتیب باز و بسته کردن قطعات جک مهم است؟
- رعایت ترتیب قطعات در باز و بسته کردن، از آسیب دیدن و گمشدن قطعات جلوگیری میکند.
- چه ابزار و تجهیزات مناسب برای تعمیر جک نیاز است؟
- برخی قطعات نیاز به ابزارهای خاص دارند تا بهدرستی و بدون آسیب جا زده شوند.مثل:آچار و پیچگوشتی فشارسنج و…..
پاسخ دادن به این سوالات قبل از تعمیر، روند کار را سادهتر و نتیجه را رضایتبخشتر خواهد کرد. در صورت نیاز، میتوانید از خدمات تخصصی تعمیر جک پنوماتیک در پنوکالا بهرهمند شوید.
سخن پایانی
تعمیر جک پنوماتیک کاری تخصصی است و بدون دانش فنی و ابزار مناسب، ریسک آسیب بیشتر و هزینه بالاتر دارد. تعمیر حرفهای با تعویض قطعات فرسوده عملکرد جک را بازیابی و وقفه در خط تولید را کاهش میدهد.
پنوکالا با تیم فنی متخصص و ابزار پیشرفته آماده تعمیر جک شما با بالاترین کیفیت و سرعت است. اگر جک فرسوده یا از کار افتاده است، بهترین مدل جایگزین متناسب با نیازتان ارائه میکنیم و خرید جک جدید تضمین شده است.
برای مشاوره، سفارش تعمیر یا خرید، کافی است با ما تماس بگیرید.
