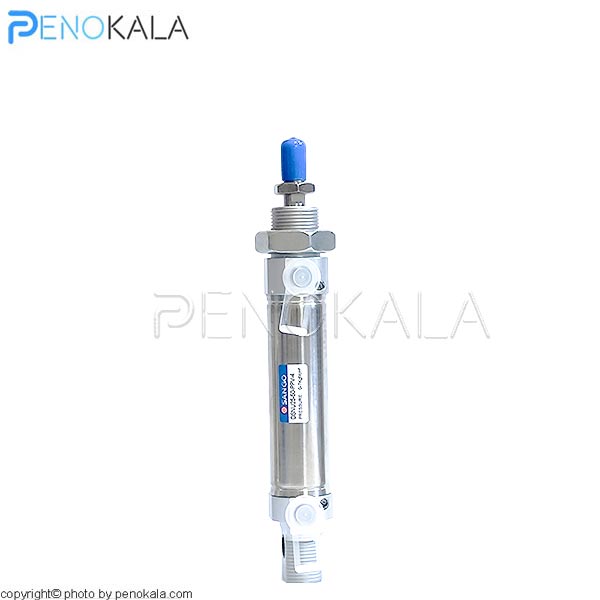

جک پنوماتیک قلمی استیل برند سانگو با ترمز قابل تنظیم

ویژگی‌های جک قلمی پنوماتیک استیل سانگو

نوع جک: قلمی استیل (Steel Round Cylinder)

سایز پیستون: 8 – 40 میلی‌متر

کورس‌های استاندارد موجود: 10، 20، 25، 50، 80، 100، 125، 150، 200، 250، 300، 350، 400، 500 میلی‌متر

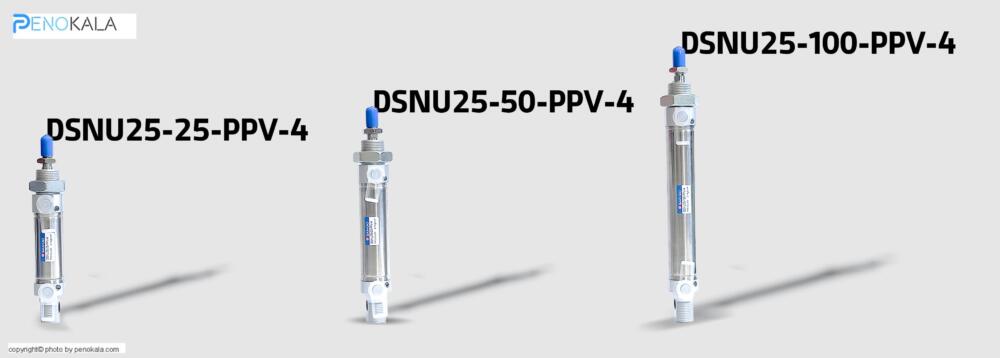

مدل‌های پر مصرف:

• DSNU25-25-PPV-A کورس 25mm
• DSNU25-50-PPV-A کورس 50mm
• DSNU25-100-PPV-A کورس 100mm
• DSNU32-25-PPV-A کورس 25mm
• DSNU32-50-PPV-A کورس 50mm

فشار کاری: 0 تا 7 کیلوگرم بر سانتی‌متر مربع (0.7 MPa) (7 bar)

نوع عملکرد: دو طرفه (Double Acting)

نوع نصب: قابلیت نصب با براکت، شفت رزوه‌ای

ضربه‌گیر: دارای ضربه‌گیر قابل تنظیم (PPV = Pneumatic Cushioning Adjustable)

دما کاری: 0 تا 60 درجه سانتی‌گراد

هوای مورد نیاز: هوای فیلتر شده و روغن‌کاری‌شده یا بدون روغن

پورت اتصال: M5، 1/8 و 1/4 (وابسته به سایز های مختلف سیلندر)

موارد استفاده و سایزهای متنوع کورس جک قلمی استیل

سیلندرهای قلمی استیل سانگو با کورس‌های متنوع، انتخابی منعطف برای سیستم‌هایی هستند که نیاز به حرکات رفت و برگشت خطی دارند. این جک‌ها در ماشین‌آلات بسته‌بندی، تجهیزات مونتاژ، خطوط تولید اتوماتیک، سیستم‌های CNC، دستگاه‌های تست، دستگاه های توزین، دستگاه های پر کن مواد غذایی و حتی در برخی تجهیزات پزشکی و آزمایشگاهی مورد استفاده قرار می‌گیرند.

سایز کورس متنوع (10 تا 500 میلی‌متر) این امکان را فراهم می‌کند که کاربر بسته به نوع عملکرد و فضای در دسترس، سیلندر مناسب را انتخاب کند. عملکرد دقیق و واکنش سریع این جک‌ها، موجب شده تا در بسیاری از صنایع سبک و نیمه‌سنگین مورد استقبال قرار گیرند. همچنین قطر پیستون ۲۵ میلی‌متر در ترکیب با فشار کاری ۰ تا ۷ بار، توان مناسبی برای جابه‌جایی انواع بارهای سبک تا متوسط فراهم می‌کند که در کاربردهای اتوماسیون صنعتی بسیار مهم است.

مزیت عملکرد دوطرفه جک قلمی استیل سانگو

عملکرد دوطرفه یکی از ویژگی‌های اصلی و مهم در جک‌های قلمی استیل سانگو است که در فرآیندهای صنعتی کاربرد های فراوان دارد. در جک‌های دوطرفه، فشار هوا برای حرکت در هر دو جهت رفت و برگشت اعمال می‌شود، به همین دلیل سرعت حرکت پیستون قابل کنترل‌تر بوده و حرکت برگشت نیز تحت فشار مشخصی انجام می‌گیرد.

این ویژگی به‌ویژه در کاربردهایی که به توقف دقیق، تغییر موقعیت با سرعت ثابت و عملکرد یکنواخت نیاز دارند بسیار اهمیت دارد. این نوع جک‌ها در پروژه‌هایی که نیاز به دقت و امنیت بالاتر دارند، مانند خطوط مونتاژ و جابه‌جایی قطعات مکانیکی، بهترین گزینه هستند.

عملکرد یک طرفه یا فنر برگشت

در برخی موارد با استفاده از شیر برقی کنترل جهت 3/2 پنوماتیک از این نوع جک ها به صورت فنر برگشت استفاده میشود.
در سیلندر های استیل سانگو امکان سفارش جک یک طرفه یا فنر برگشت وجود دارد و با زمان تحویل حدود 3 روزه قابل تحویل میباشد.

نحوه نصب و نگهداری جک پنوماتیک

نصب درست و نگهداری منظم، از عوامل کلیدی در عملکرد بهینه و افزایش عمر مفید سیلندرهای پنوماتیک سانگو هستند. این جک‌ها قابلیت نصب از طریق شفت رزوه‌ای، براکت، یا سوراخ لولایی انتهای جک استیل که به اصطلاح کوپلینگ هم نامیده میشود امکانپذیر است، که بسته به شرایط فنی دستگاه می‌توان از روش مناسب استفاده کرد. توصیه می‌شود در هنگام نصب، جک روی سطح صاف و بدون فشار جانبی قرار گیرد تا از آسیب به بدنه یا میل شافت جلوگیری شود. شفت این سری از جک های استیل سانگو اصطلاحا میل کروم هستند و در اثر فشار های زاویه ای امکان شکستگی دارند.

در خصوص نگهداری، تأکید بر استفاده از هوای فیلترشده و در صورت نیاز، هوای روغن‌کاری‌شده است. روغن مصرفی باید مخصوص سیستم‌های پنوماتیک باشد تا به آب‌بندها آسیب نزند. بررسی دوره‌ای نشتی، تمیزی اتصالات و عملکرد ضربه‌گیر قابل تنظیم نیز از مواردی است که باید در برنامه سرویس و نگهداری قرار گیرد تا جک در طولانی‌مدت با افت عملکرد مواجه نشود.

جمع‌بندی و اطلاعات تماس

جک‌های پنوماتیک قلمی سانگو با طراحی دقیق، عملکرد روان و قابلیت استفاده در محیط‌های متنوع صنعتی، یکی از گزینه‌های مطمئن برای اجرای حرکات خطی در سیستم‌های پنوماتیکی هستند. تنوع کورس، عملکرد دوطرفه(امکان سفارش فنر برگشت)، فشار کاری مناسب و قابلیت نصب آسان باعث شده‌اند تا این محصولات در کاربردهای گسترده‌ای مورد استفاده قرار گیرند. اگر به‌دنبال خرید یک جک پنوماتیک باکیفیت هستید که علاوه بر قیمت مناسب، دوام بالا و پشتیبانی فنی نیز داشته باشد، محصولات سانگو را با اطمینان انتخاب کنید. جهت دریافت مشاوره رایگان، ثبت سفارش یا دریافت لیست قیمت می‌توانید با کارشناسان ما تماس بگیرید.

📞 شماره تماس: 078 999 33 – 021
