جک قلمی پنوماتیک سری CJ2 دو طرفه برند SMC
SMC CJ2 Series Double-Acting Pneumatic Round Body Cylinder
- سیال: هوای فشرده
- حداکثر فشار کاری: 7 بار
- دمایکاری بدون مگنت : 10- تا 70+ درجه سانتی گراد
- دمایکاری مگنتدار: 10- تا 60+ درجه سانتی گراد
- قطر: 6،10،16
- کورس قطر 6: 15 تا 60
- کورس قطر 10: 15 تا 150
- کورس قطر 16: 15 تا 200
- محل پورت جلو : عمود بر محور جک، موازی با محور جک (Axial)
معرفی محصول
مشخصات فنی
بررسی کامل و تخصصی
جک قلمی سری CJ2 دوطرفه برند SMC یکی از پرکاربردترین سیلندرهای پنوماتیک برای استفاده در ماشینآلات صنعتی، خطوط تولید و سیستمهای اتوماسیون است. این جک با طراحی باریک و بدنهای مقاوم، فضای نصب کمی اشغال کرده و در عین حال عملکردی دقیق، روان و قابل اعتماد ارائه میدهد. عملکرد این محصول بهصورت Double Acting (دوطرفه) بوده و با استفاده از هوای فشرده، نیروی لازم برای حرکت رفت و برگشت پیستون را تأمین میکند.
این سیلندر برای کار با هوای فشرده طراحی شده و حداکثر فشار کاری آن 7 بار است که امکان استفاده در اکثر سیستمهای پنوماتیکی استاندارد را فراهم میکند. جک قلمی سری CJ2 در قطرهای 6، 10 و 16 میلیمتر تولید میشود. کورس قابل ارائه برای قطر 6 از 15 تا 60 میلیمتر، برای قطر 10 از 15 تا 150 میلیمتر و برای قطر 16 از 15 تا 200 میلیمتر است؛ بنابراین میتوان متناسب با نیاز هر کاربرد، مدل مناسب را انتخاب کرد.
این محصول دارای یک سر شفت بوده و با ضربهگیر لاستیکی یا بادی عرضه میشود تا در انتهای کورس از وارد شدن ضربه به قطعات جلوگیری کرده و عمر مفید جک افزایش یابد. همچنین به دلیل استفاده از فناوری روانکاری داخلی، نیازی به روغنکاری دورهای ندارد که موجب کاهش هزینههای نگهداری و افزایش بهرهوری سیستم میشود.
بدنه این محصول از استیل مقاوم ساخته شده است که علاوه بر استحکام بالا، در برابر خوردگی، رطوبت و شرایط کاری سخت نیز عملکرد بسیار خوبی دارد. استفاده از استیل در ساخت بدنه باعث افزایش طول عمر محصول و حفظ کیفیت عملکرد آن در محیطهای صنعتی میشود.
جک قلمی سری CJ2 در دو مدل مگنتدار و بدون مگنت تولید میشود. مدل CDJ2 قابلیت نصب سنسور (Auto Switch) را دارد و برای کاربردهایی که نیاز به تشخیص موقعیت پیستون دارند، گزینهای ایدهآل است؛ در حالی که مدل CJ2 بدون قابلیت نصب سنسور ارائه میشود. محدوده دمای کاری در مدل بدون مگنت 10- تا 70+ درجه سانتیگراد و در مدل مگنتدار 10- تا 60+ درجه سانتیگراد است. همچنین محل پورت جلو در دو نوع عمود بر محور جک، موازی با محور جک (Axial) قابل انتخاب بوده و انعطاف بیشتری در طراحی و نصب تجهیزات فراهم میکند.

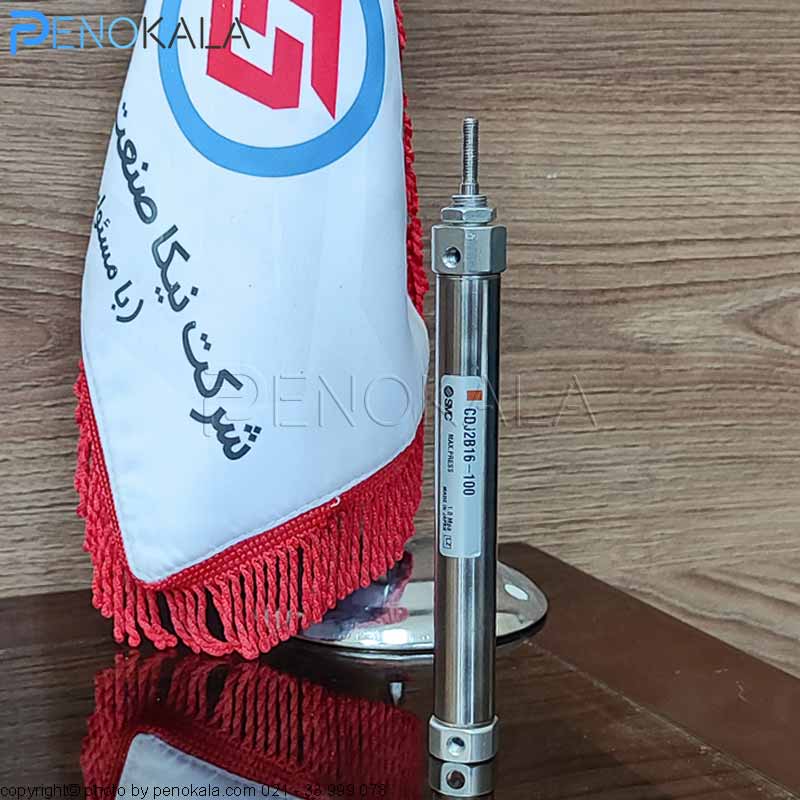

- مدل CDJ2B16-100 : جک قلمی پنوماتیک دوطرفه مگنت دار قطر 16 کورس 100
- مدل CDJ2B10-400-R-B : جک قلمی پنوماتیک دو طرفه مگنت دار قطر 10 کورس 400، محل پورت جلو موازی با محور جک (Axial) ، نصب سنسور با بست نواری
