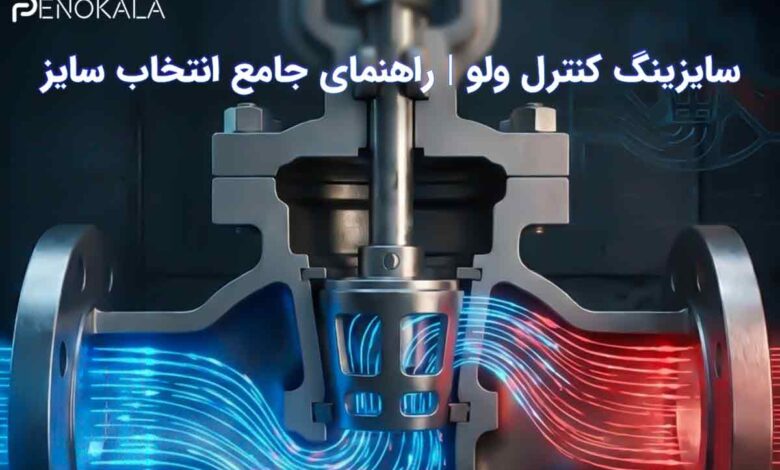

وقتی در صنعت از  Control Valve Sizing صحبت می‌کنیم، منظور تعیین سایز و ظرفیت مناسب خود شیر کنترل برای شرایط واقعی فرآیند است؛ نه سایزینگ اکچویتور، پوزیشنر یا خود خط لوله. شیر کنترل ولو که در بازار به ولو صنعتی معروف است یکی از اجزا کنترل ولو می‌باشد . برای درک بهتر و آشنایی با شیر صنعتی مقاله « ولو صنعتی چیست؟ راهنمای جامع انواع و بررسی ساختار» را مطالعه کنید. نکته مهم این است که سایز خط و سایز کنترل ولو الزاماً یکسان نیستند. برای مثال، ممکن است خط فرآیند  DN150 باشد، اما کنترل ولو با سایز  DN100 انتخاب شود. دلیل این تفاوت، تعیین سایز شیر بر اساس ظرفیت موردنیاز و شرایط واقعی جریان است، نه صرفاً پیروی از قطر لوله. در ادامه، بررسی این پارامترها مشخص می‌کند که سایزینگ کنترل ولو چگونه به انتخاب یک شیر صنعتی با سایز مناسب، مطابق با شرایط و نیازهای فرایند، منجر می‌شود.

برای آشنایی با عملکرد اکچویتور پنوماتیک و انواع پوزیشنر، می‌توانید مقالات مربوط به هر یک را به‌صورت جداگانه مطالعه کنید.

اکچویتور پنوماتیک چیست؟ راهنمای جامع انتخاب، قیمت و خرید

پوزیشنر چیست؟ نقش آن در بهبود عملکرد سیستم‌های کنترلی

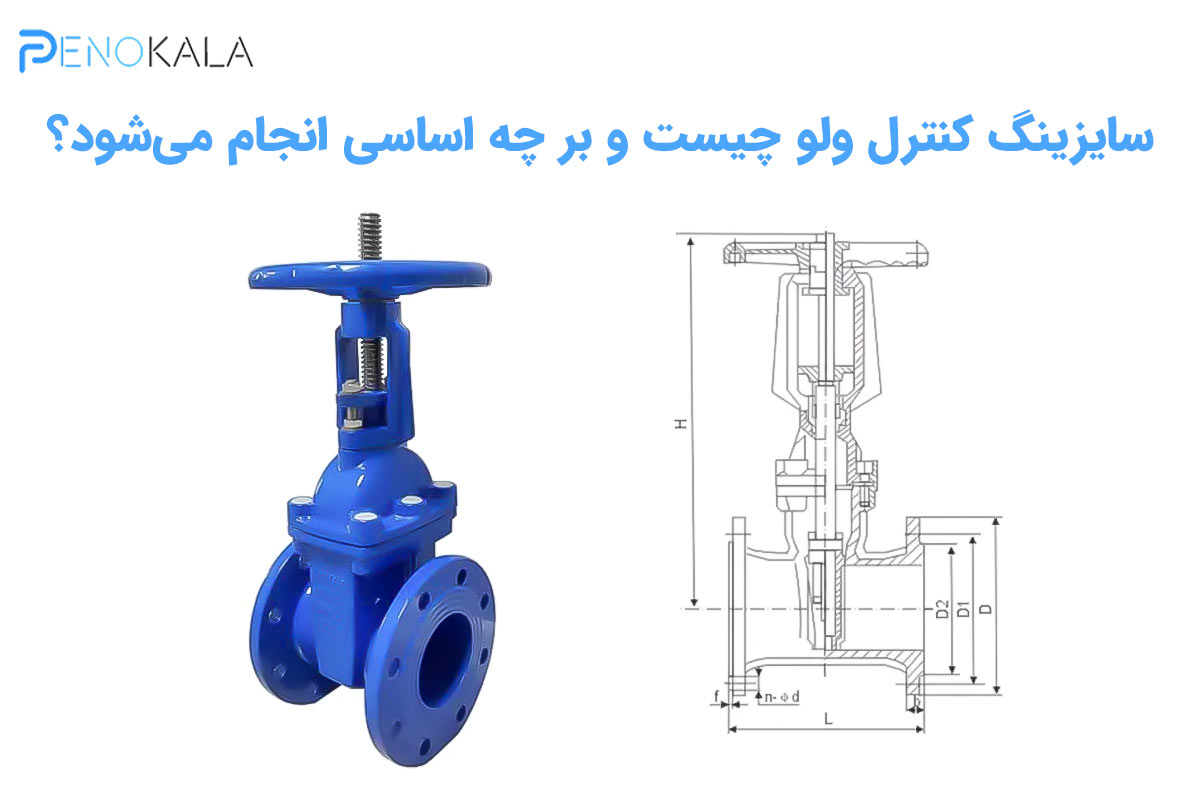

سایزینگ کنترل ولو چیست و بر چه اساسی انجام می‌شود؟

سایزینگ کنترل ولو به معنی انتخاب ولو بر مبنای شرایط واقعی فرآیند می‌باشد نه فقط صرف تناسب سایز لوله با سایز کنترل ولو . بنابراین باید فرآیند به طور کامل بررسی شود

پارامترهای که در ادامه به آن اشاره می‌کنیم، برای بررسی فرآیند و سایزینگ ولو باید آن‌ها را در نظر گرفت

Minimum Flow: حداقل مقدار دبی موردنیاز فرآیند.

Normal Flow: مقدار دبی در شرایط عادی و پایدار فرآیند.

Maximum Flow: بیشترین مقدار دبی موردنیاز فرآیند

فشار ورودی و خروجی : فشار سیال قبل و بعد از عبور از کنترل ولو.

ΔP یا اختلاف فشار: تفاوت فشار بین ورودی و خروجی ولو.

دما: دمای کاری سیال در شرایط فرآیند.

نوع سیال: ماهیت سیال (مایع، گاز یا بخار).

چگالی یا: SG نسبت چگالی سیال به آب.

ویسکوزیته: میزان مقاومت سیال در برابر جریان.

 :Vapor Pressureفشاری که در آن سیال شروع به تبخیر می‌کند.

می‌توانید با مطالعه مقاله «کنترل ولو چیست؟ تعریف، عملکرد کنترل ولو و کاربرد شیر کنترلی» با کنترل ولو واجزای تشکیل‌دهنده آن بیشتر آشنا شوید.

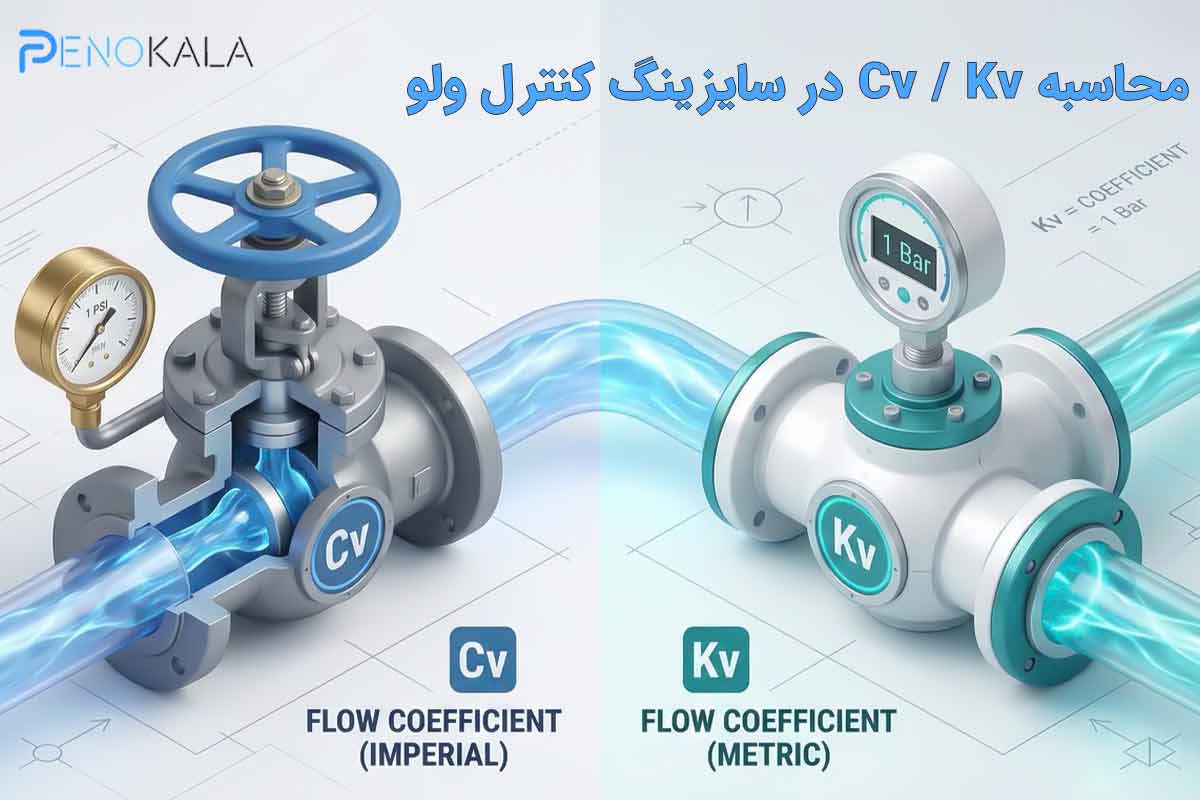

محاسبه Cv و Kv در سایزینگ کنترل ولو چگونه انجام می‌شود؟

بعد از مشخص شدن شرایط فرآیند، باید بررسی شود که کنترل ولو برای عبور دبی موردنظر چه ظرفیتی نیاز دارد. در این مرحله Cv و Kv به کار می‌روند. این دو پارامتر، ضرایبی هستند که ظرفیت عبور جریان ولو در یک دبی مشخص با شرایط یکسان از اختلاف فشار و چگالی سیال را بیان می‌کنند. یعنی اگر یک دبی مشخص و سیال یکسان داشته باشیم ولی فشار متفاوت ضریب یا ضرفیت جریان متفاوتی خواهیم داشت.

به طور مثال برای مایعات می‌توان در حالت ساده از رابطه زیر استفاده کرد:

Cv = Q / √(ΔP / SG)

Q: دبی جریان (Flow Rate) که معمولاً بر حسب لیتر بر دقیقه (L/min) یا مترمکعب بر ساعت (m³/h) بیان می‌شود و مقدار واقعی سیالی است که باید از ولو عبور کند.
ΔP: اختلاف فشار بین ورودی و خروجی کنترل ولو که نشان می‌دهد سیال با چه افت فشاری از ولو عبور می‌کند.
SG: چگالی نسبی سیال نسبت به آب  در شرایط استاندارد
Cv: ضریب ظرفیت جریان کنترل ولو که نشان‌دهنده توان عبور جریان ولو تحت شرایط مشخص است.

در مورد گازها، بخار و هوا هم Cv همچنان به‌عنوان ضریب ظرفیت جریان تعریف می‌شود، اما محاسبه آن با مایعات فرق دارد. چون در این سیالات چگالی ثابت نیست و با فشار و دما تغییر می‌کند، رفتار جریان هم در طول عبور از ولو تغییر می‌کند. در نتیجه، محاسبه آن نسبت به مایعات دقیق‌تر و وابسته به شرایط ترمودینامیکی جریان است.

Kv کنترل ولو چیست؟

Kv نیز ضریب ظرفیت جریان ولو است و از نظر مفهوم، کاربردی مشابه Cv دارد. این ضریب در یک سیستم واحد متفاوت تعریف شده و برای بیان ظرفیت عبور جریان ولو مورد استفاده قرار می‌گیرد.

رابطه تقریبی بین Cv و Kv به صورت زیر است:

Cv ≈ 1.156 Kv

سپس بر اساس Cv/kv و دیگر شرایط فرآیند، سایز مناسب ولو و Trim انتخاب می‌شود. در مرحله پایانی نیز ولو در شرایط حداقل، نرمال و حداکثر جریان ارزیابی می‌شود تا اطمینان حاصل شود انتخاب انجام‌شده در کل محدوده کاری، رفتار پایدار و قابل‌قبولی دارد.

تفاوت NPS و DN در کنترل ولو چیست؟ بررسی سایز نامی

NPS در کنترل ولو چیست؟

در سیستم اینچی، سایز نامی لوله و کنترل ولو با NPS یا Nominal Pipe Size مشخص می‌شود. عباراتی مانند ⅛”، ¼”، ½”، 1″ و 2″ نشان‌دهنده سایز نامی هستند، نه اینکه قطر واقعی تجهیز دقیقاً برابر با مقدار نوشته‌شده باشد.

برای مثال، NPS ⅛” به معنی قطر واقعی دقیقاً ⅛ اینچ نیست. یعنی در  صورت اندازه گیری قطر داخلی یا خارجی با کولیس عدد دیگر را نشان می‌دهد.البته عدد نزدیک به ⅛ اینچ است .

DN در کنترل ولو چیست؟

در سیستم متریک، همین مفهوم با DN یا Nominal Diameter بیان می‌شود. اعدادی مانند DN6، DN15، DN25 و DN100 نیز سایزهای نامی هستند و الزاماً نشان‌دهنده قطر واقعی داخلی یا خارجی ولو نیستند.

به عنوان نمونه، DN6 به معنی قطر دقیقاً ۶ میلی‌متر نیست؛ همان‌طور که DN15 نیز الزاماً به معنای قطر واقعی ۱۵ میلی‌متر نیست. بنابراین این اعداد را نباید صرفاً به‌عنوان مقدار دقیق برای اندازه‌گیری قطر قطعه در نظر گرفت.

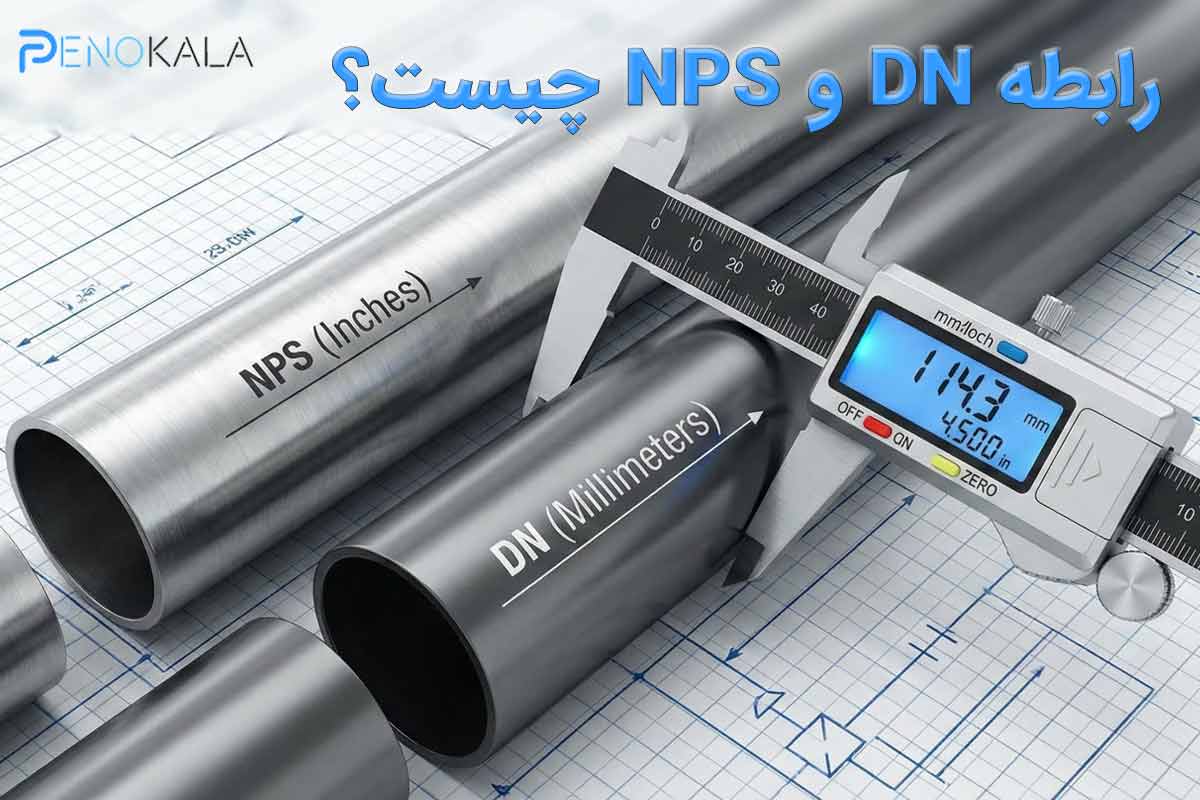

رابطه DN و NPS چیست؟

DN و NPS دو روش نام‌گذاری سایز نامی هستند و برای برخی اندازه‌ها معادل یکدیگر در نظر گرفته می‌شوند:

در برخی تجهیزات سایز اتصال را با اینچ و اورفیس را با DN تعریف می‌کنند. به طور مثال سایز اتصال  ½” اینچ هست ولی اوریفیس DN8  است.

برای انتخاب دقیق و آشنایی با اتصالات پنوماتیک ، پیشنهاد می‌کنیم مقاله «سایز اتصالات پنوماتیک | راهنمای جامع انتخاب» را مطالعه کنید.

نوع اتصال کنترل ولو؛ راهنمای کامل و بررسی انواع اتصالات

در انتخاب کنترل ولو، سایز نامی و نوع اتصال دو موضوع متفاوت هستند و نباید به جای یکدیگر در نظر گرفته شوند. DN و Inch اندازه نامی ولو را مشخص می‌کنند، در حالی که فلنجی (Flanged)، رزوه‌ای (Threaded)، کلمپی (Clamp) و جوشی (Welded) نحوه اتصال ولو به خط را نشان می‌دهند. بنابراین در سایزینگ کنترل ولو، علاوه بر توجه به سایز موردنیاز، باید نوع اتصال متناسب با خط و کاربرد نیز مشخص شود.

نوع اتصال فلنجی (Flanged)

در اتصال فلنچی، کنترل ولو با فلنج و پیچ و مهره به خط لوله وصل می‌شود و یک اتصال محکم و قابل اعتماد ایجاد می‌کند. این نوع اتصال بیشتر در سایزهای متوسط تا بزرگ و در سیستم‌هایی با فشار و دبی بالا استفاده می‌شود، مثل خطوط فرآیندی و تأسیساتی. مزیت اصلی آن، نصب و تعمیر آسان است؛ چون برای سرویس یا تعویض، فقط باز کردن پیچ‌ها کافی است و نیازی به دستکاری خط نیست.

نوع اتصال رزوه‌ای (Threaded)

کنترل ولو با اتصال رزوه‌ای نوعی از ولوهای کنترلی است که در آن اتصال به خط لوله از طریق رزوه انجام می‌شود. پورت‌های ولو دارای دنده‌های است که همان رزوه‌ها محسوب می شوند و مستقیماً روی اتصالات رزوه‌ای خط بسته می‌شود. رزوه‌های مورد استفاده در این نوع اتصال معمولاً از استانداردهای NPT (استاندارد آمریکایی با زاویه مخروطی) یا BSP (استاندارد رایج در سیستم‌های اروپایی و بین‌المللی) هستند. انتخاب بین این دو نوع رزوه کاملاً به طراحی خط لوله و استانداردهای حاکم بر پروژه بستگی دارد. کنترل ولوهای Threaded معمولاً در سایزهای کوچک‌تر استفاده می‌شوند، جایی که فشار و دبی سیال در محدوده‌های پایین‌تر قرار دارد و نیازی به اتصالات سنگین‌تر مانند فلنجی وجود ندارد.

نوع اتصال کلمپی (Clamp)

کنترل ولو و لوله‌ خط در محل اتصال خود هرکدام یک حلقه اتصال به نام فرول دارند، در زمان اتصال با قرار دادن گسکت (واشر آب‌بند) بین این دو عمل آب‌بندی را انجام میدهیم و سپس توسط یک وسیله‌‌ای به نام کلمپ دور حلقه اتصال، آن را محکم می‌کنیم. با استفاده از اتصالات بهداشتی مانند Tri-Clamp، این نوع اتصال در صنایع غذایی، دارویی،بیوتکنولوژی و خطوط لوله بهداشتی بسیار رایج است.

نوع اتصال جوشی (Welded)

در اتصال Welded، کنترل ولو به‌صورت مستقیم و دائمی به لوله‌کشی سیستم جوش داده می‌شود و هیچ واسطه‌ای مثل فلنج یا رزوه در میان نیست. این نوع اتصال زمانی استفاده می‌شود که نیاز به یک اتصال کاملاً آب‌بند، مقاوم و بدون نشتی وجود داشته باشد و باز و بسته کردن مکرر ولو در اولویت نباشد. معمولاً به دو شکل انجام می‌شود: Butt Weld و Socket Weld. در روش Butt Weld، انتهای ولو و لوله به‌صورت لب‌به‌لب به هم متصل شده و سپس جوشکاری انجام می‌شود که نتیجه آن یک اتصال یکنواخت و بسیار مقاوم است. در مقابل، در Socket Weld، لوله داخل نشیمنگاه مخصوص قرار گرفته و سپس جوش داده می‌شود که بیشتر برای سایزهای کوچک و فشارهای متوسط کاربرد دارد.

نکته خیلی مهم : تفاوت اصلی این چهار نوع، در روش اتصال کنترل ولو به خط است، برای یک سایزینگ کنترل ولو درست، ابتدا سایز نامی و سپس نوع اتصال متناسب با ساختار خط و کاربرد موردنظر باید در کنار یکدیگر بررسی شوند.

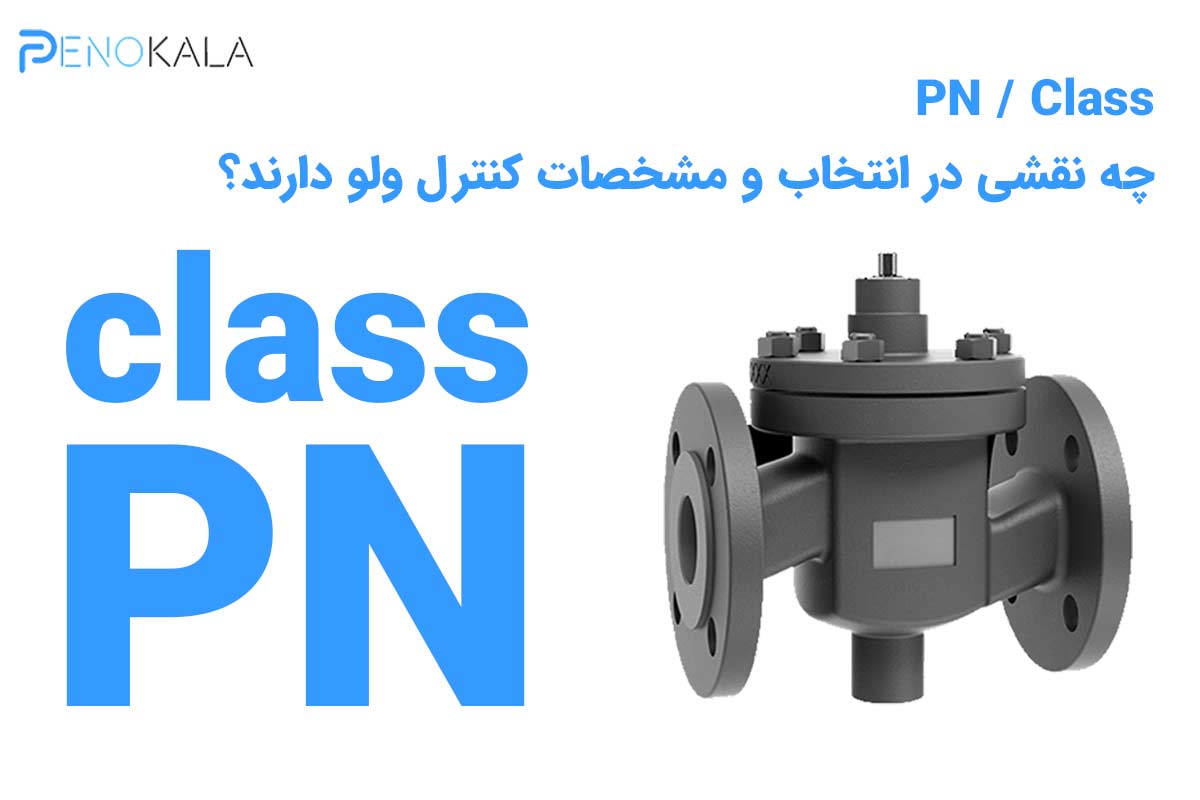

PN و Class چه نقشی در انتخاب و مشخصات کنترل ولو دارند؟

در سایزینگ کنترل ولو، استاندارد فشار یکی از مشخصاتی است که باید هنگام انتخاب ولو مورد توجه قرار گیرد. دو سیستم رایج برای بیان آن، PN و Class هستند که هرکدام مفهوم متفاوتی دارند.

PN در کنترل ولو چیست؟

PN مخفف Nominal Pressure است و برای بیان رده فشاری تجهیزات به کار می‌رود. مقادیری مانند PN16، PN25 و PN40 نشان‌دهنده رده‌های مختلف فشار هستند. این اعداد در واقع بخشی از سیستم استاندارد Pressure Rating محسوب می‌شوند و نباید آن‌ها را به‌صورت مستقیم معادل فشار کاری دقیق ولو در نظر گرفت.

برای مثال، PN40 الزاماً به این معنا نیست که کنترل ولو می‌تواند دقیقاً با فشار کاری 40 bar کار کند. فشار قابل‌تحمل واقعی به شرایط و استاندارد مربوط به تجهیز وابسته است؛ بنابراین در زمان سایزینگ کنترل ولو، صرفاً نگاه کردن به عدد PN برای تعیین فشار کاری کافی نیست.

Class در کنترل ولو چیست؟

در کنترل ولو، Class هم مثل PN نشان‌دهنده رده فشاری است، ولی معمولاً در سیستم استاندارد ASME/ANSI استفاده می‌شود. معمولاً با مقادیری مانند Class 150، Class 300 و Class 600 مواجه می‌شویم. هر عدد، بیانگر یک رده فشاری در سیستم Class است. نکته مهم این است که Class 300 الزاماً بار 300 نیست.

PN و Class هر دو برای بیان Pressure Rating استفاده می‌شوند، اما دو سیستم متفاوت هستند. به همین دلیل نمی‌توان اعداد آن‌ها را صرفاً بر اساس مقدار عددی کنار هم گذاشت و نتیجه گرفت که مثلاً یک PN مشخص دقیقاً معادل همان عدد در Class است. بنابراین PN و Class باید به‌عنوان دو روش متفاوت برای بیان رده فشاری در نظر گرفته شوند، نه دو مقیاس عددی قابل تبدیل مستقیم به یکدیگر.

برای اینکه مفهوم فشار را از پایه بهتر درک کنید، راهنمای «فشار در سیستم‌های پنوماتیک؛ بررسی جامع انواع فشار» را مطالعه کنید.

سوالات متداول

آیا سایز کنترل ولو باید با سایز لوله یکسان باشد؟

خیر، سایز کنترل ولو بر اساس شرایط فرآیند و ظرفیت موردنیاز تعیین می‌شود و ممکن است با سایز خط لوله متفاوت باشد.

Cv و Kv چه کاربردی در سایزینگ کنترل ولو دارند؟

Cv و Kv ظرفیت عبور جریان از کنترل ولو را نشان می‌دهند و برای انتخاب سایز و Trim مناسب ولو استفاده می‌شوند.

آیا PN و Class فشار کاری واقعی کنترل ولو هستند؟

خیر، این مقادیر رده فشاری تجهیز هستند و فشار قابل‌تحمل واقعی به عواملی مانند متریال و دمای کاری بستگی دارد.

جمع‌بندی

سایزینگ کنترل ولو فرآیندی برای انتخاب سایز و ظرفیت مناسب شیر کنترل، بر اساس شرایط واقعی فرآیند است. عواملی مانند دبی، فشار، اختلاف فشار، دما، نوع سیال و خواص آن، Cv یا Kv موردنیاز، سایز نامی ولو، نوع اتصال و رده فشاری مواردی هستند که در شرایط واقعی باید در نظر گرفت. نکته مهم این است که سایز کنترل ولو الزاماً با سایز خط لوله یکسان نیست. انتخاب نهایی باید به‌گونه‌ای انجام شود که ولو بتواند در شرایط حداقل، نرمال و حداکثر جریان، عملکردی پایدار و قابل‌قبول داشته باشد.
