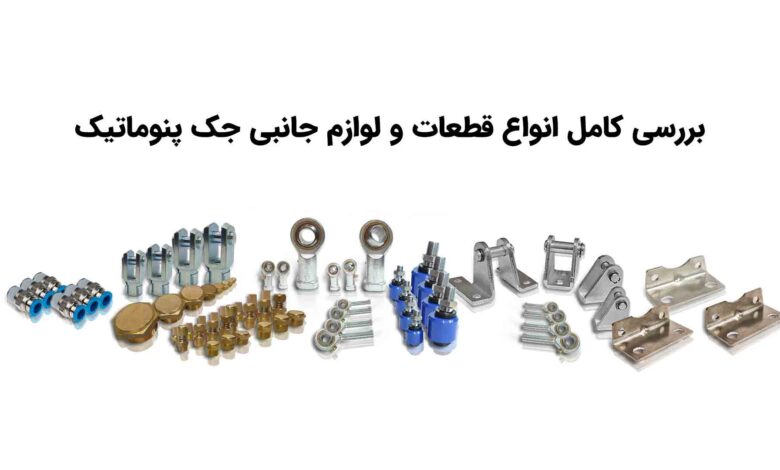

بررسی کامل انواع قطعات و لوازم جانبی جک پنوماتیک

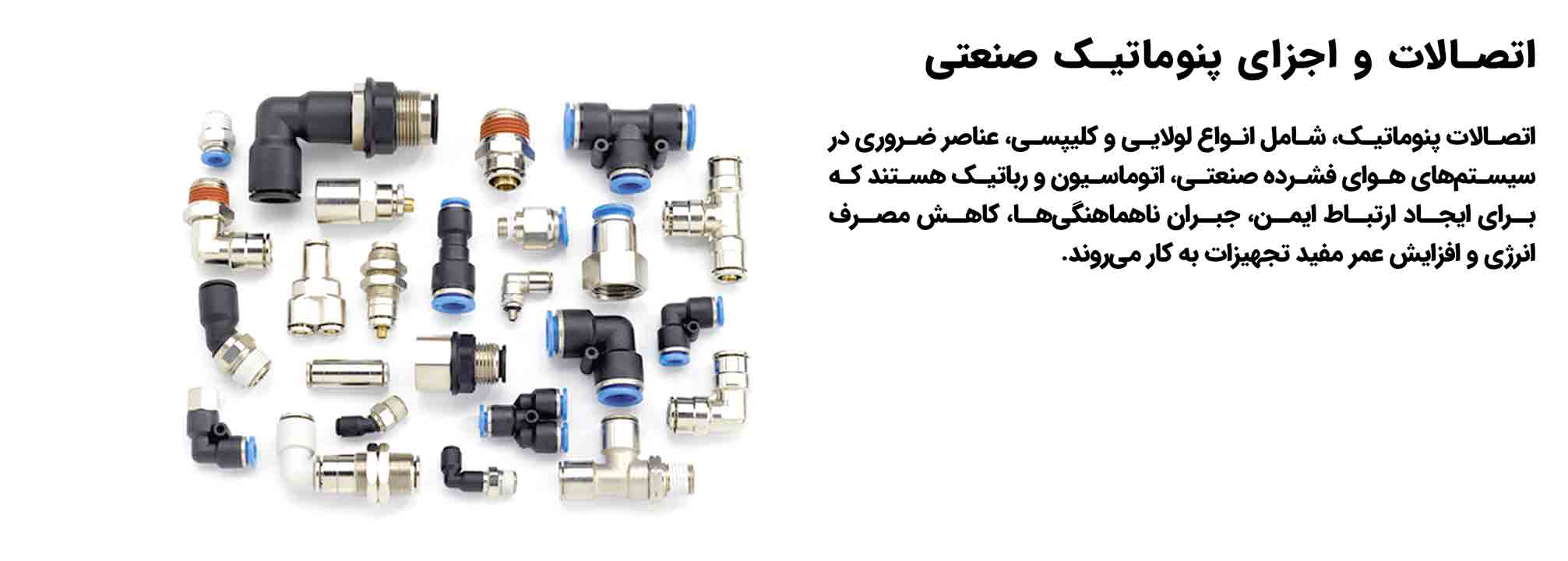

اتصالات پنوماتیک جزو عناصر حیاتی در سیستمهای هوای فشرده و جکهای پنوماتیک است ، برای ایجاد ارتباط ایمن و کارآمد در تجهیزات صنعتی طراحی شدهاند. این قطعات شامل انواع اتصالات لولایی، دوشاخه کلیپسی، اتصال چشمی، شیلنگهای تخصصی و سایر لوازم جانبی هستند که هر یک در انتقال نیرو نقش مهمی دارند. این اتصالات با جبران ناهماهنگیهای مکانیکی، از فرسودگی و تنش در سیستم جلوگیری میکنند. در صنایع اتوماسیون، خطوط تولید و رباتیک، این اجزا با رعایت استانداردهای جهانی، عملکردی پایدار و بهینه ارائه میدهند. انتخاب دقیق اتصالات پنوماتیک صنعتی، مصرف انرژی را کاهش داده و عمر مفید تجهیزات را افزایش میدهد. شناخت کاربرد این قطعات، کلید طراحی سیستمهای پنوماتیک ایمن و کارآمد است.
مطالبی که در این مقاله با آن آشنا میشوید

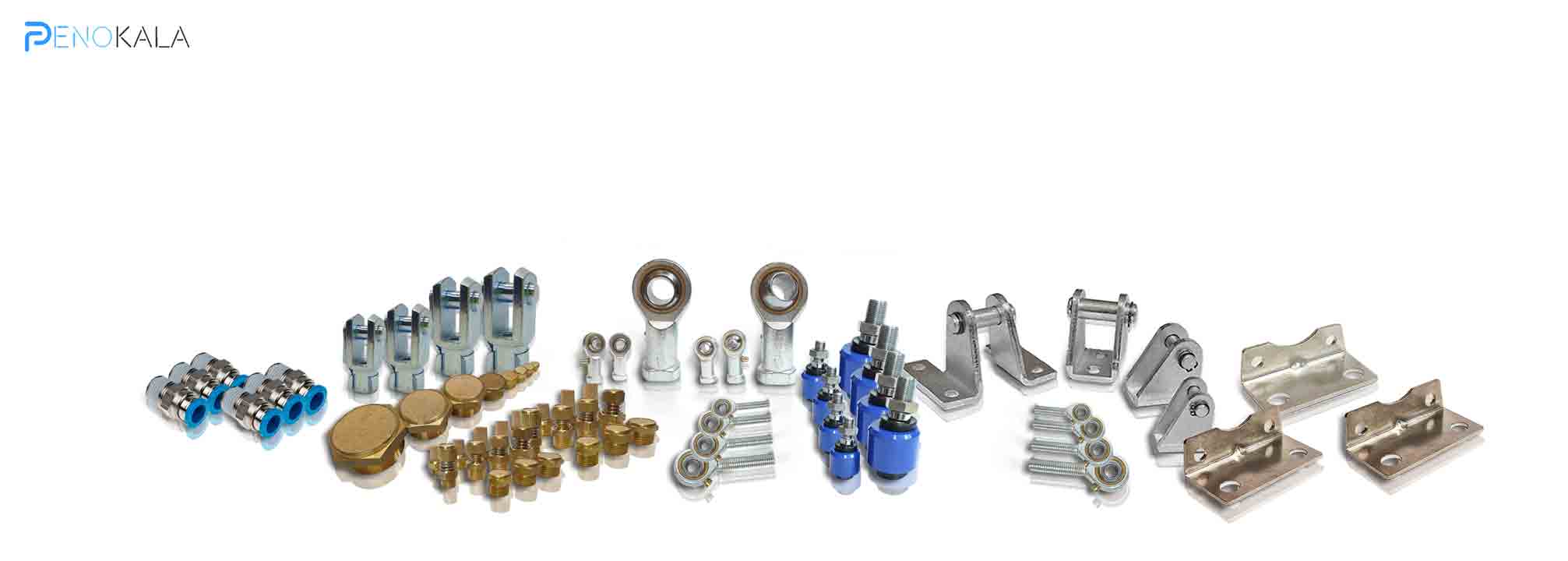

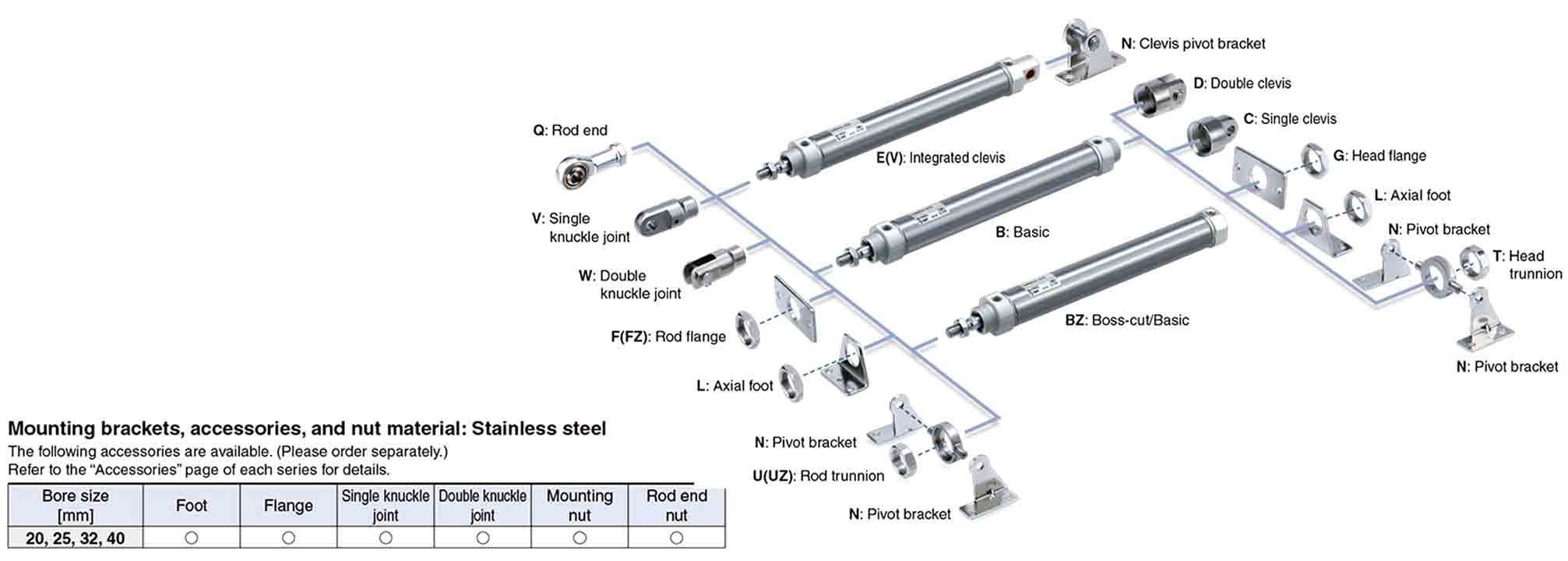

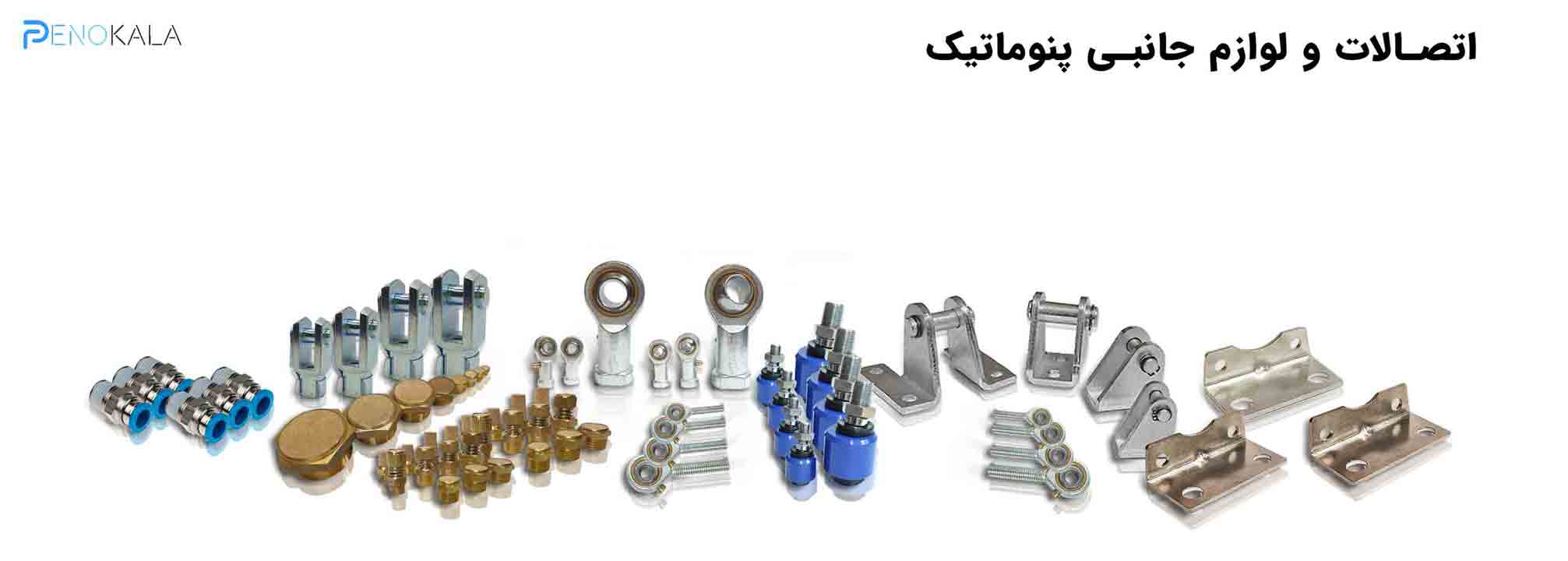

انواع لوازم جانبی جک پنوماتیک
اتصال دوشاخه جک قلمی
اتصال دوشاخه سر جک قلمی، قطعهای ضروری در سیستمهای پنوماتیک، برای پیوند میله جک به اجزای متحرک طراحی شده است. این اتصال در دو نوع دوشاخه کلیپسی و معمولی عرضه میشود. دوشاخه کلیپسی با کلیپس قفلشونده، بدون نیاز به ابزار، بهسرعت نصب یا جدا میشود و برای خطوط تولیدی که نیاز به تعویض سریع دارند، مناسب است. دوشاخه معمولی، ساده و مقاوم، برای سیستمهای ثابت کاربرد دارد. هر دو مدل با سیلندرهای استاندارد مانند MAL ایرتک، DSNU فستو، SC، SI و DNC سازگارند و در صنایعی مثل اتوماسیون و بستهبندی استفاده میشوند.
اتصال چشمی جک قلمی
اتصال چشمی جک قلمی، که در بازار به نام اتصال چشمی قرقری جک پنوماتیک نیز شناخته میشود، قطعهای حیاتی در سیستمهای هوای فشرده است. این اتصال شفت جک را به اجزای متحرک پیوند میدهد و امکان حرکت زاویهای محدود را فراهم میکند. با طراحی مفصلی، ناهماهنگیهای جزئی را اصلاح کرده و فشار اضافی بر سیلندر را کاهش میدهد. بدنه آن از فولاد با روکش ضدفرسایش ساخته شده و بوش داخلی از آلیاژ مس، حرکتی نرم و کماصطکاک را تضمین میکند. قابلیت گریسخوری، دوام این قطعه را در محیطهای پرتنش مانند خطوط مونتاژ صنعتی یا دستگاههای رباتیک افزایش میدهد. با رزوههای استاندارد، بهراحتی با جکهای قلمی برندهایی مثل ایرتک ، فستو و سانگو هماهنگ میشود. انتخاب سایز رزوه مناسب، اتصالی ایمن و عملکردی بینقص را به ارمغان میآورد.
اتصال لولای جک قلمی
لولای جک قلمی پنوماتیک یکی از اتصالات پرکاربرد در سیستمهای پنوماتیکی است که برای افزایش انعطافپذیری حرکت جک به کار میرود. این لولا معمولاً در انتهای بدنه جک نصب میشود و امکان حرکت زاویهای در حدود ۲۵۰ درجه را فراهم میکند. استفاده از این قطعه باعث میشود جک در هنگام اعمال نیرو در زوایای مختلف دچار تنش یا آسیب نشود و عملکردی روان و پایدار داشته باشد. لولای جک قلمی در سایزهای مختلف تولید میشود و متناسب با انواع جکهای قلمی کاربرد دارد. نصب آن ساده بوده و نقش مهمی در افزایش طول عمر و کارایی جک ایفا میکند.
اتصال نبشی جک پنوماتیک
نبشی جک پنوماتیک یک پایه اتصال ال شکل و ضروری در سیستمهای پنوماتیک (هوای فشرده) است که وظیفه اصلی آن، تثبیت دقیق سیلندر پنوماتیک در محل نصب است. این براکت مقاوم از هرگونه حرکت یا لرزش اضافی جک جلوگیری کرده و پایداری عملکرد آن را در محیطهای صنعتی تضمین میکند.
استفاده از این قطعه، توزیع یکنواخت نیروها و تنشهای مکانیکی را تسهیل میکند و نقش حیاتی در حفاظت از بدنه جک در برابر آسیبهای فشاری و سایش دارد. نبشیها اغلب از فولاد مستحکم (آبکاری شده) ساخته شده و در ابعاد گوناگون متناسب با انواع عملگرهای پنوماتیک عرضه میشوند. دوام بالا و نصب سریع از مزایای کلیدی این تکیهگاه مهم به شمار میرود.
اتصال سر جک شناور
اتصال سرجک شناور پنوماتیک (Floating Joint)، قطعهای حیاتی برای برقراری ارتباط بین شفت سیلندر و قطعه محرک است. هدف اصلی این اتصال، جذب و جبران ناهماهنگیهای محوری و زاویهای جزئی است که به طور ناخواسته بین جک و بار (Workpiece) وجود دارد.
این ویژگی “شناور” باعث میشود تا فشار و تنشهای جانبی (Radial Load) به شفت جک یا آببندیها وارد نشود، که این امر به افزایش چشمگیر طول عمر سیلندر و دقت کارکرد آن کمک میکند. این قطعه معمولاً از فولاد آبکاری شده ساخته شده و از مقاومت بالای برخوردار هستند.
انواع شیلنگهای پنوماتیک
شیلنگهای پنوماتیک مجراهای حیاتی برای انتقال هوای فشرده در سیستمهای خودکار و ابزارهای بادی هستند. این شیلنگها عموماً از مواد پلیمری نظیر پلیاورتان (PU) یا پلیآمید (PA) ساخته میشوند که هر کدام ویژگیهای متمایزی دارند.
شیلنگهای پلیاورتان (PU) به دلیل انعطافپذیری فوقالعاده، سبکی و مقاومت در برابر گره خوردگی، در خطوط تولید و ابزارهای متحرک محبوب هستند. نوع فنری آن نیز برای جمع شدن خودکار طراحی شده است. در مقابل، شیلنگهای پلیآمید (PA) برای محیطهای سختتر ایدهآلاند؛ آنها تحمل فشار و دمای کاری بالاتری دارند و در برابر سایش، ضربه و مواد شیمیایی مقاومت بسیار خوبی از خود نشان میدهند. انتخاب سایز و جنس بهینه، عملکرد و دوام سیستم را تضمین میکند.
استانداردهای جهانی در تولید اتصالات پنوماتیک
تولید اتصالات پنوماتیک بر اساس استانداردهای سختگیرانه جهانی انجام میشود تا تعویضپذیری و ایمنی عملکرد در صنایع مختلف تضمین گردد. این استانداردها، از جمله ISO، ابعاد، جنس مواد اولیه و ویژگیهای فنی قطعاتی مانند کوپلینگها، شیلنگها و اتصالات سرجک را مشخص میکنند.
یکی از جنبههای حیاتی این استانداردها، تعریف دقیق سایز رزوه است که با فرمتی مشخص بیان میشود؛ به عنوان مثال، M4x0.7.
- حرف M نشاندهنده رزوه متریک است.
- عدد اول (4) قطر اسمی (Nominal Diameter) بر حسب میلیمتر است.
- عدد دوم (0.7) گام رزوه (Pitch) یعنی فاصله بین دو دندانه متوالی رزوه را بر حسب میلیمتر نشان میدهد.
این رزوه M4x0.7 یک رزوه ریز محسوب میشود که معمولاً برای جکهای با قطر کوچکتر، مانند جکهای پنوماتیک با سایز 8 یا 10 میلیمتر، به عنوان رزوه شفت استاندارد اتصال سرجک طراحی و استفاده میشود. این پیروی از استانداردها، مونتاژ سریع و نگهداری آسان سیستمها را تضمین میکند.
جنس متریال و تأثیر آن بر کیفیت عملکرد
انتخاب جنس متریال در اتصالات پنوماتیک، نقش کلیدی در طول عمر و عملکرد سیستم دارد. از مواد فلزی مانند فولاد آبکاری شده (جهت مقاومت در برابر سایش و خوردگی) و آلیاژهای برنج و آلومینیوم (برای فیتینگها و کوپلینگهای سریع) استفاده میشود. شیلنگها نیز معمولاً از پلیاورتان (PU) یا پلیآمید (PA) ساخته میشوند. مقاومت شیمیایی، تحمل فشار و دما، و انعطافپذیری، مستقیماً به نوع متریال بستگی دارد. استفاده از مواد مرغوب و استاندارد، ایمنی در برابر ارتعاش و نشت هوا را تضمین کرده و از خرابی زودرس جلوگیری میکند.
نحوه نصب و راهاندازی لوازم جانبی جک پنوماتیک
لوازم جانبی جک پنوماتیک، مانند سنسورهای مغناطیسی، بستهای شناور، چشمیهای قرقری و پایههای نصب، نقش کلیدی در افزایش دقت و کارایی سیستمهای پنوماتیکی ایفا میکنند. این لوازم نه تنها حرکت خطی جک را کنترل میکنند، بلکه از آسیبهای احتمالی ناشی از بار جانبی یا نوسانات فشار جلوگیری میورزند. نصب صحیح آنها میتواند عمر مفید جک را تا دو برابر افزایش دهد، به شرطی که به استانداردهای ISO 15552 و ISO 6432 پایبند باشید. در ادامه، به بررسی مراحل گامبهگام و ابزارهای لازم میپردازیم، با تمرکز بر جنبههایی که ایمنی و کارایی را تضمین میکنند.
مراحل گامبهگام نصب
نصب لوازم جانبی جک پنوماتیک فرآیندی دقیق است که نیازمند ارزیابی اولیه محیط عملیاتی، مانند دما، لرزش و بار کاری، میباشد. این مراحل بر اساس اصول مهندسی پنوماتیک تدوین شدهاند تا از همترازی کامل اجزا اطمینان حاصل شود و از مشکلات رایجی مانند نشتی هوا یا تاب برداشتن شفت جلوگیری گردد.
- آمادهسازی و ارزیابی: ابتدا جک پنوماتیک را از نظر فیزیکی بررسی کنید. مطمئن شوید که بدنه، شفت و اتصالات بدون آسیب هستند. لوازم جانبی را با کاتالوگ سازنده مطابقت دهید – مثلاً برای جکهای چهارمیل، بست سنسور باید با شیارهای بدنه همخوانی داشته باشد. نکته کلیدی: از اعمال نیروی جانبی به شفت اجتناب کنید، زیرا میتواند منجر به پاره شدن پکینگهای داخلی شود.
- نصب پایههای ثابت: برای لوازم جانبی مانند براکت یا فلنج، پایههای خط مرکزی یا افست را انتخاب کنید. پایه را با پیچهای M6-M12 (بسته به قطر جک) به سطح ثابت متصل نمایید. در این مرحله، تراز بودن را با ابزار اندازهگیری چک کنید؛ عدم تراز میتواند تنش خمشی ایجاد کند و عمر لوازم را تا ۳۰ درصد کاهش دهد.
- اتصال لوازم جانبی به شفت و بدنه: چشمی قرقری یا دوشاخه را به انتهای شفت وصل کنید. برای سنسورهای مغناطیسی، بست را در شیار بدنه جک قرار دهید و سنسور را داخل آن فیکس کنید. اگر جک مگنتدار است، موقعیت سنسور را طوری تنظیم کنید که میدان مغناطیسی پیستون را دقیقاً تشخیص دهد. نکته ایمنی: قبل از اتصال، فشار هوای ورودی را به صفر برسانید تا از حرکت ناگهانی جک جلوگیری شود.

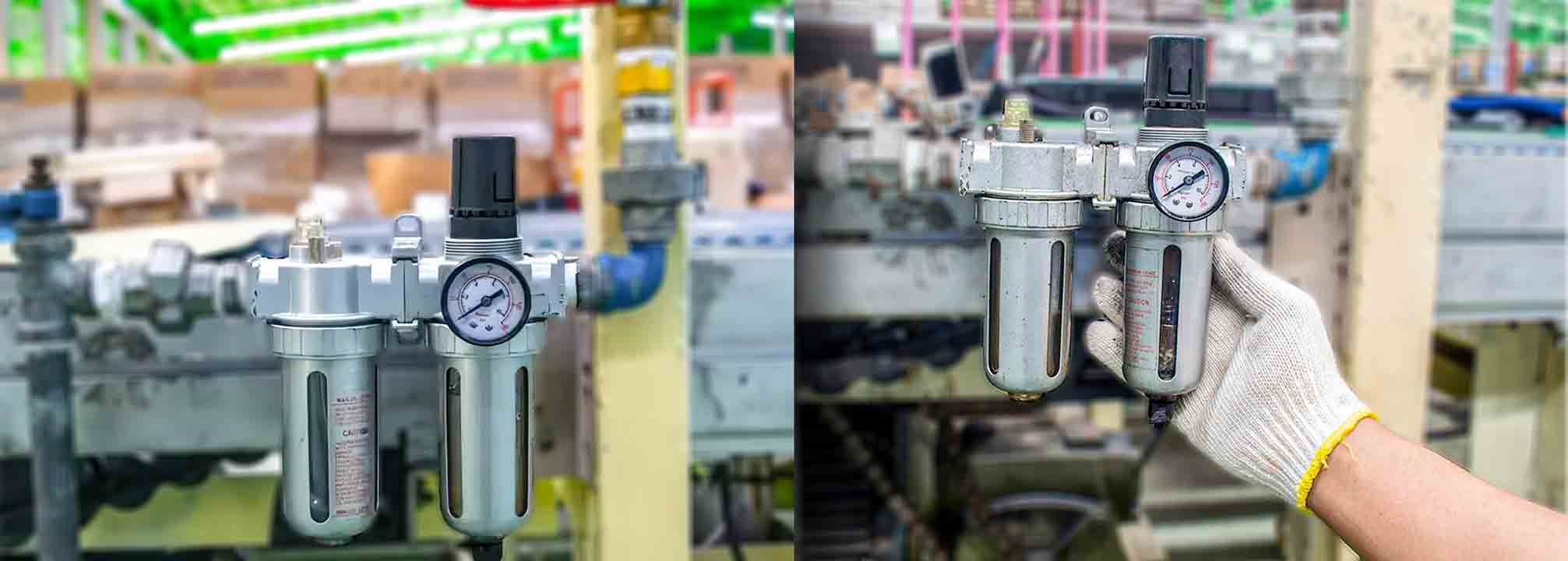

- اتصال سیستم هوا و تست اولیه: ورودی و خروجی هوا را به واحد مراقبت پنوماتیک (فیلتر، رگلاتور و لوبریکاتور) وصل کنید. فشار را به ۴-۶ بار تنظیم نمایید و جک را چند بار باز و بسته کنید. به نشتی، صدای غیرعادی یا انحراف شفت توجه کنید. برای لوازم مانند بست شناور، تست بار جانبی انجام دهید تا از ثبات اتصال مطمئن شوید.
- راهاندازی نهایی و کالیبراسیون: سنسورها را کالیبره کنید تا موقعیت پیستون را با دقت میلیمتری ثبت کنند. سیستم را در شرایط واقعی بار تست کنید و رکورد عملکرد را نگه دارید. نکته پیشرفته: در محیطهای پرارزش، از ضربهگیرهای اضافی استفاده کنید تا از خستگی مواد جلوگیری شود.
رعایت این مراحل نه تنها نصب را ایمن میکند، بلکه امکان تعویض سریع لوازم در آینده را فراهم میآورد.
کاربردهای اتصالات پنوماتیک در صنایع تولیدی
اتصالات پنوماتیک در صنایع تولیدی، از خودروسازی تا بستهبندی، نقش حیاتی دارند. این اتصالات، مانند شیلنگها، کوپلینگها و فیتینگها، انتقال هوای فشرده را با دقت و ایمنی تضمین میکنند. در محیطهای تولیدی با لرزش بالا، مانند خطوط تولید فولاد یا ماشینآلات سنگین، اتصالات پنوماتیک باکیفیت از نشتی و افت فشار جلوگیری کرده و عملکرد قطعات حساس مانند شیرهای برقی را پایدار میکنند. برای مثال، جکهای پنوماتیکی که وظایفی مانند جابجایی یا پرس قطعات را انجام میدهند، به اتصالات محکم نیاز دارند تا لرزشهای دستگاه باعث انحراف یا خرابی نشود. استفاده از اتصالات استاندارد، لرزش را مهار کرده و دقت حرکت جک را تا ۹۰ درصد بهبود میبخشد. این امر نه تنها بهرهوری را افزایش میدهد، بلکه هزینههای تعمیر و توقف خط تولید را کاهش میدهد. در صنایع غذایی، دارویی و الکترونیک، اتصالات ضد زنگ و دقیق، ایمنی و کارایی را تضمین میکنند.
نقش در خطوط تولید خودکار
اتصالات پنوماتیک بهعنوان شریانهای اصلی در سامانههای اتوماسیون صنعتی، نقشی تعیینکننده در عملکرد پایدار خطوط تولید خودکار دارند. این اجزا — شامل فیتینگهای سریع، کوپلینگهای دقیق و شیلنگهای مقاوم — وظیفه انتقال هوای فشرده به قطعاتی مانند جکهای پنوماتیک، شیرهای برقی و گریپرها را با دقت بالا بر عهده دارند. در صنایع خودکار نظیر خودروسازی، الکترونیک و بستهبندی، استفاده از اتصالات باکیفیت و بدون نشتی، موجب افزایش چشمگیر بازدهی و پایداری سیستم میشود و میتواند راندمان کلی خط تولید را تا ۹۵ درصد بهبود بخشد.
در محیطهایی با لرزش بالا مانند خطوط تولید فلزات یا ماشینآلات سنگین، اتصالات استاندارد با طراحی ضد لرزش از انتقال ارتعاشات ناخواسته جلوگیری کرده و مانع خرابی زودهنگام جکها یا شیرهای کنترلی میشوند. برای نمونه، جکی که در فرآیند جابجایی یا فشردن قطعات به کار میرود، در صورت وجود لرزش در اتصالات، دقت حرکتی خود را از دست داده و باعث توقف خط یا تولید محصول معیوب خواهد شد.
علاوه بر این، در صنایع بهداشتی مانند داروسازی و صنایع غذایی، استفاده از اتصالات استیل ضد زنگ و مقاوم در برابر آلودگی، تضمینکننده سلامت محیط و رعایت استانداردهای ایمنی است. این اتصالات با طراحی مدرن خود، نصب سریعتر، نگهداری آسانتر و کاهش محسوس هزینههای عملیاتی را ممکن میسازند و در نهایت موجب افزایش دوام تجهیزات و بهرهوری بیوقفه خطوط تولید خودکار میشوند.
نگهداری و عیبیابی اتصالات پنوماتیک
اتصالات پنوماتیک، شامل کوپلینگها، شیلنگها و فیتینگهای سریع، قلب تپنده سیستمهای اتوماسیون صنعتی هستند و نگهداری صحیح آنها برای عملکرد بیوقفه خط تولید ضروری است. این قطعات تحت فشار مداوم، لرزشهای شدید و آلودگیهای محیطی قرار دارند که میتواند به افت کارایی منجر شود. برنامه نگهداری منظم با بازرسی بصری شروع میشود؛ بررسی نشتی با استفاده از محلول کفساز یا توجه به صداهای غیرعادی، روشی سریع برای شناسایی مشکلات است. تمیز کردن دورهای اتصالات با دستمال تمیز و بدون پرز، از انباشت ذرات معلق جلوگیری میکند. در محیطهای با ارتعاش بالا، مانند کارگاههای فلزکاری، استفاده از آچار گشتاورسنج برای اطمینان از محکم بودن فیتینگها، خطر شل شدن و سایش را کاهش میدهد. برای عیبیابی، ابتدا فشار هوای سیستم را بررسی کنید؛ فشار خارج از محدوده ۴ تا ۸ بار میتواند حرکت جکها یا شیرهای کنترلی را مختل کند. انسداد شیلنگ یا فرسودگی اورینگها از دلایل رایج عملکرد نامناسب جکهاست که با تعویض بهموقع برطرف میشود. در صنایع حساس مانند غذایی یا دارویی، استفاده از اتصالات ضدزنگ و بازرسی منظم برای جلوگیری از آلودگی حیاتی است. نگهداری پیشبینانه و عیبیابی دقیق، دوام سیستم را تا سه برابر افزایش داده و از توقفهای پرهزینه تولید جلوگیری میکند.
نشانههای فرسودگی
فرسودگی اتصالات پنوماتیک میتواند عملکرد سیستمهای اتوماسیون را مختل کند و شناسایی بهموقع آن حیاتی است. اولین نشانه، نشتی هوا از فیتینگها یا کوپلینگهاست که با صدای هیسمانند یا حباب در محلول کفساز مشخص میشود. ترکهای ریز یا پارگی روی شیلنگها، بهویژه در نقاط خمیده، از علائم رایج است که نشاندهنده فرسایش مواد تحت فشار است. شل شدن بستها یا فیتینگها در محیطهای پرلرزش، مانند صنایع فلزی، باعث کاهش دقت جکها و شیرهای برقی میشود. افت ناگهانی فشار هوا (خارج از محدوده ۴ تا ۸ بار) یا حرکت نامنظم جکها نیز زنگ خطری برای فرسودگی اورینگها یا واشرها است. تجمع آلودگی در اتصالات، بهخصوص در صنایع غذایی و دارویی، میتواند عملکرد را مختل کند. ارتعاشات غیرعادی یا گرم شدن بیش از حد اتصالات نیز نشانهای از اصطکاک داخلی است. شناسایی این علائم و تعویض بهموقع قطعات، از توقف خط تولید جلوگیری کرده و دوام سیستم را تضمین میکند.
راهکارهای پیشگیری از خرابی
برای جلوگیری از خرابی اتصالات پنوماتیک، باید نگهداری پیشگیرانه را بهعنوان بخشی از روال تولید در نظر گرفت. استفاده از هوای خشک و فیلتر شده، تمیز نگهداشتن مسیر جریان و بررسی منظم فشار سیستم، مانع اصلی فرسایش زودرس است. اتصالات باید با گشتاور دقیق و ابزار استاندارد نصب شوند تا از شلشدن یا ترک خوردن جلوگیری شود. انتخاب فیتینگها و شیلنگهای مقاوم در برابر دما و لرزش، بهویژه در محیطهای صنعتی سنگین، دوام سیستم را چند برابر میکند. همچنین تعویض دورهای اورینگها، روانکاری اصولی و تست عملکرد تحت فشار، از توقف ناگهانی خطوط و افت راندمان جلوگیری میکند.

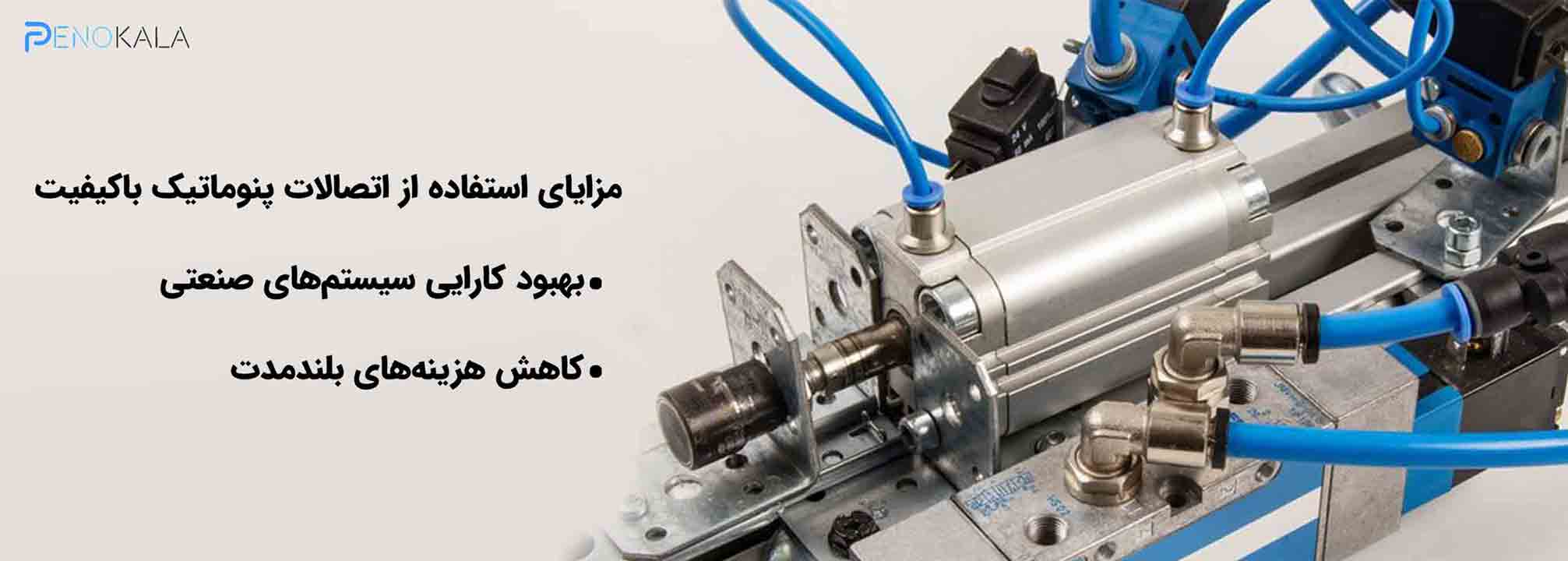

مزایای استفاده از اتصالات پنوماتیک باکیفیت
اتصالات پنوماتیک باکیفیت، مانند فیتینگهای سریع، کوپلینگها و شیلنگهای مقاوم، ستون فقرات سیستمهای اتوماسیون صنعتی هستند. این اتصالات با جلوگیری از نشتی هوا، راندمان خط تولید را تا ۹۰ درصد افزایش میدهند و مصرف انرژی را بهینه میکنند. در محیطهای پر لرزش، مانند صنایع خودروسازی یا فلزکاری، اتصالات با طراحی ضد ارتعاش از خرابی جکها و شیرهای برقی جلوگیری کرده و دقت حرکتی را حفظ میکنند. استفاده از مواد ضد زنگ، بهویژه در صنایع غذایی و دارویی، استانداردهای بهداشتی را تضمین کرده و از آلودگی سیستم جلوگیری میکند. این اتصالات با دوام بالا، نیاز به تعمیرات مکرر را کاهش داده و عمر سیستم را تا سه برابر افزایش میدهند. نصب آسان و سریع آنها، زمان راهاندازی خط تولید را کوتاهتر میکند و هزینههای عملیاتی را به حداقل میرساند. همچنین، اتصالات باکیفیت با کاهش افت فشار، عملکرد پایدار جکها و گریپرها را در فرآیندهایی مانند جابجایی و پرس قطعات تضمین میکنند. در نهایت، سرمایهگذاری در این اتصالات، بهرهوری را ارتقا داده و از توقفات پرهزینه خط تولید جلوگیری میکند، که نتیجهاش سودآوری بیشتر و پایداری بلندمدت است.
بهبود کارایی سیستمهای صنعتی
اتصالات پنوماتیک باکیفیت، رمز موفقیت سیستمهای صنعتی مدرن هستند. این قطعات، شامل فیتینگهای دقیق، کوپلینگهای مستحکم و شیلنگهای بادوام، جریان هوای فشرده را به اجزای حیاتی مانند جکها، گریپرها و شیرهای کنترلی با کمترین هدررفت منتقل میکنند. در خطوط تولید خودکار، مانند صنایع الکترونیک و خودروسازی، این اتصالات با حذف نشتی، راندمان را تا ۹۰ درصد ارتقا میدهند. در محیطهای پرچالش مانند کارگاههای فلز کاری، طراحی ضد لرزش آنها مانع از انحراف حرکت جکها در فرایندهایی مانند برش یا انتقال قطعات میشود. در صنایع حساس مانند داروسازی و غذایی، مواد ضد زنگ اتصالات، از آلودگی جلوگیری کرده و الزامات بهداشتی را برآورده میکنند. بازرسی منظم و استفاده از قطعات استاندارد، سایش را به حداقل رسانده و عمر تجهیزات را تا سه برابر افزایش میدهد. نصب آسان این اتصالات، زمان راهاندازی را کوتاه میکند. تنظیم فشار هوا در محدوده ۴ تا ۸ بار، پایداری عملکرد و صرفهجویی در انرژی را تضمین میکند. این اتصالات با کاهش هزینههای نگهداری، کارایی و پایداری سیستمهای صنعتی را به اوج میرسانند.
کاهش هزینههای بلندمدت
کاهش هزینههای بلندمدت در صنایع پیچیده، نتیجه تصمیمگیری هوشمندانه در انتخاب تجهیزات و نگهداری اصولی است. استفاده از اتصالات و شیلنگهای پنوماتیک با کیفیت، علاوه بر افزایش دقت و پایداری، از خرابیهای ناگهانی جلوگیری میکند و نیاز به تعمیرات مکرر را کاهش میدهد. بازرسی دورهای، تعویض بهموقع اورینگها و واشر ها و پاکسازی مسیرهای هوای فشرده، از ایجاد مشکلات کوچک که در بلندمدت هزینههای سنگین تولید میکنند، جلوگیری میکند. نصب صحیح با ابزار استاندارد و رعایت دستورالعملهای تولید، بهرهوری تجهیزات را افزایش میدهد و طول عمر قطعات را بیشتر میکند. این اقدامات، همراه با مدیریت انرژی و کنترل فشار، مصرف منابع را بهینه کرده و تعمیرات اضطراری و توقفهای غیرمنتظره را به حداقل میرساند. در نهایت، سرمایهگذاری روی کیفیت و نگهداری پیشگیرانه، به شکل چشمگیری هزینههای عملیاتی بلندمدت را کاهش داده و سیستمهای صنعتی را پایدار و قابل اعتماد نگه میدارد.
نکات کلیدی در انتخاب اتصالات پنوماتیک
انتخاب اتصالات پنوماتیک مناسب، پایهای برای عملکرد بهینه سیستمهای صنعتی است. ابتدا، جنس اتصالات را بر اساس محیط عملیاتی انتخاب کنید؛ فیتینگهای استیل ضد زنگ برای صنایع غذایی و دارویی، مقاومت در برابر خوردگی و الزامات بهداشتی را تضمین میکنند. فشار کاری سیستم باید با تحمل فشار اتصالات همخوانی داشته باشد تا از نشتی یا پارگی جلوگیری شود. نوع اتصال، مانند فیتینگهای فشاری یا رزوهای، باید با سرعت و سهولت نصب هماهنگ باشد، بهویژه در خطوط تولید پویا مانند خودروسازی. در محیطهای پر لرزش، مانند کارگاههای فلز کاری، اتصالات با طراحی ضد ارتعاش، دوام جکها و شیرهای کنترلی را افزایش میدهند. اندازه و استاندارد رزوهها (مانند BSP و NPT) باید با اجزای سیستم سازگار باشد تا از اتصال ایمن اطمینان حاصل شود. توجه به کیفیت اورینگها و واشرها، از نشتی در فشارهای بالا جلوگیری میکند. انتخاب شیلنگهای انعطافپذیر با مقاومت در برابر سایش، عمر سیستم را تا دو برابر افزایش میدهد. در نهایت، اتصالات با گواهینامههای ISO 15552 یا مشابه، پایداری و کارایی بلندمدت را تضمین کرده و هزینههای نگهداری را کاهش میدهند.
معیارهای انتخاب اتصالات مناسب
انتخاب اتصالات پنوماتیک مناسب نیازمند توجه به چند معیار کلیدی است که مستقیماً بر عملکرد و طول عمر سیستم تأثیر میگذارند. نخستین معیار، سازگاری ابعادی و فنی است؛ اتصالات باید با قطر شیلنگها، نوع رزوهها و مشخصات جکها یا شیرهای برقی مطابقت داشته باشند تا از نشتی هوا و کاهش فشار جلوگیری شود. دوم، جنس و مقاومت مواد اهمیت دارد؛ اتصالات ساختهشده از آلیاژهای مقاوم در برابر خوردگی، دما و لرزش، دوام سیستم را افزایش میدهند و در محیطهای صنعتی سخت عملکرد پایدار ارائه میکنند.
معیار دیگر، طراحی و سهولت نصب است. اتصالات باید امکان نصب سریع و بدون ابزار پیچیده را فراهم کنند تا نگهداری و تعویض در زمان کوتاه انجام شود. توان تحمل فشار و دما، گواهیهای استاندارد صنعتی مانند ISO و CE و قابلیت مقاومتی در برابر لرزش و ارتعاش، از دیگر فاکتورهای حیاتی هستند. در محیطهای حساس مانند صنایع دارویی و غذایی، اتصالات ضد زنگ، قابل شستشو و سازگار با استانداردهای بهداشتی، الزامی است.
در نهایت، آببندی مطمئن و جلوگیری از نشتی اهمیت بالایی دارد، زیرا کوچکترین افت فشار میتواند عملکرد جکها و شیرهای برقی را تحت تاثیر قرار دهد. انتخاب هوشمندانه اتصالات، با توجه به این معیارها، نه تنها کارایی و دقت سیستم را تضمین میکند، بلکه هزینههای نگهداری و توقف تولید را به حداقل میرساند و عمر تجهیزات را به شکل چشمگیری افزایش میدهد.
تاثیر انتخاب نادرست بر عملکرد
انتخاب نادرست اتصالات پنوماتیک میتواند عملکرد سیستمهای صنعتی را به شدت مختل کند. استفاده از فیتینگها یا شیلنگهای غیراستاندارد، مانند قطعاتی با جنس نامناسب، باعث نشتی هوا و افت فشار میشود که راندمان جکها و شیرهای کنترلی را تا ۴۰ درصد کاهش میدهد. در محیطهای پر لرزش، مانند صنایع فلزی، اتصالات نامناسب با طراحی ضعیف، لرزش را تشدید کرده و به انحراف یا خرابی جکها منجر میشود. در صنایع غذایی و دارویی، انتخاب اتصالات غیر ضد زنگ، خطر آلودگی و نقض استانداردهای بهداشتی را افزایش میدهد. رزوههای ناسازگار یا اورینگهای بیکیفیت، نشتیهای مداوم ایجاد کرده و هزینههای تعمیر را بالا میبرند. شیلنگهای غیر مقاوم در برابر سایش یا فشار، به سرعت فرسوده شده و توقفات خط تولید را به دنبال دارند. انتخاب نادرست، عمر سیستم را تا نصف کاهش داده و هزینههای عملیاتی را افزایش میدهد. برای جلوگیری از این مشکلات، خرید از تامینکنندگان معتبر مانند پنوکالا، که اتصالات استاندارد و باکیفیت ارائه میدهند، ضروری است. این انتخاب، پایداری سیستم را تضمین کرده و از خسارات مالی و توقفات تولید جلوگیری میکند.
پرسشهای متداول
۱. چه تفاوتی بین فیتینگهای سریع و کوپلینگهای رزوهای وجود دارد و هر کدام در چه شرایطی مناسب هستند؟
فیتینگهای سریع برای نصب و جداسازی فوری شیلنگها مناسباند و در خطوطی با تعمیرات دورهای کوتاه کاربرد دارند، در حالی که کوپلینگهای رزوهای مقاومت بالاتری در برابر فشار و لرزش دارند و برای سیستمهایی که نیاز به پایداری طولانیمدت دارند، ایدهآل هستند. انتخاب صحیح بستگی به میزان دسترسی، فشار کاری و نوع محیط صنعتی دارد.
۲. چگونه میتوان از نشتی هوای پنوماتیک در اتصالات جلوگیری کرد؟
بازرسی دورهای اتصالات، استفاده از اورینگها و واشرهای با کیفیت، نصب صحیح با ابزار کالیبرهشده و انتخاب اتصالات متناسب با فشار و دما، اصلیترین روشهای پیشگیری از نشتی هستند. هر نشتی کوچک میتواند دقت جکها و شیرها را کاهش دهد و هزینههای انرژی و نگهداری را افزایش دهد.
۳. اتصالات پنوماتیک در محیطهای لرزشی چگونه باید انتخاب شوند؟
در خطوط با لرزش زیاد، اتصالات مقاوم در برابر ارتعاش و لرزش با طراحی ضدلغزش ضروری هستند. این اتصالات از شل شدن یا ترک خوردن جلوگیری میکنند و پایداری عملکرد جکها و شیرهای برقی را حفظ میکنند.
۴. آیا جنس اتصالات در صنایع حساس مانند داروسازی و غذایی اهمیت دارد؟
بله، اتصالات باید از مواد ضد زنگ و غیرسمی ساخته شوند و قابلیت شستشو و ضدعفونی داشته باشند. این ویژگیها از آلودگی محصول جلوگیری کرده و استانداردهای بهداشتی را حفظ میکنند.
۵. چگونه میتوان طول عمر اتصالات پنوماتیک را افزایش داد؟
نگهداری پیشگیرانه شامل بازرسی دورهای، تعویض اورینگها و واشرهای فرسوده، تمیزکاری مسیرهای هوا و استفاده از اتصالات با کیفیت و استاندارد است. نصب صحیح با ابزار مناسب و کنترل فشار سیستم نیز به دوام طولانیتر و عملکرد پایدار کمک میکند.
سخن پایانی
اتصالات پنوماتیک، رکن اصلی سیستمهای صنعتی مدرن، نقشی بیبدیل در پایداری و بهرهوری دارند. انتخاب قطعات باکیفیت، مانند فیتینگهای ضد زنگ و شیلنگهای مقاوم، از نشتی و خرابی جلوگیری کرده و عمر تجهیزات را افزایش میدهد. نگهداری منظم و بازرسی دقیق، از توقفات پرهزینه خط تولید پیشگیری میکند. در محیطهای چالشبرانگیز، اتصالات استاندارد ضد ارتعاش، عملکرد جکها و شیرهای کنترلی را تضمین میکنند. خرید از تامینکنندگان معتبر، کیفیت و اطمینان را به ارمغان میآورد. سرمایهگذاری در اتصالات مناسب، نه تنها هزینههای بلندمدت را کاهش میدهد، بلکه کارایی سیستم را به اوج میرساند و آیندهای پایدار برای صنایع رقم میزند.ما در پنوکالا تمام تلاش خود را میکنیم بهترین و با کیفیت ترین اجناس و قطعات پنوماتیک مورد نیاز صنایع شما را فراهم کنیم.
