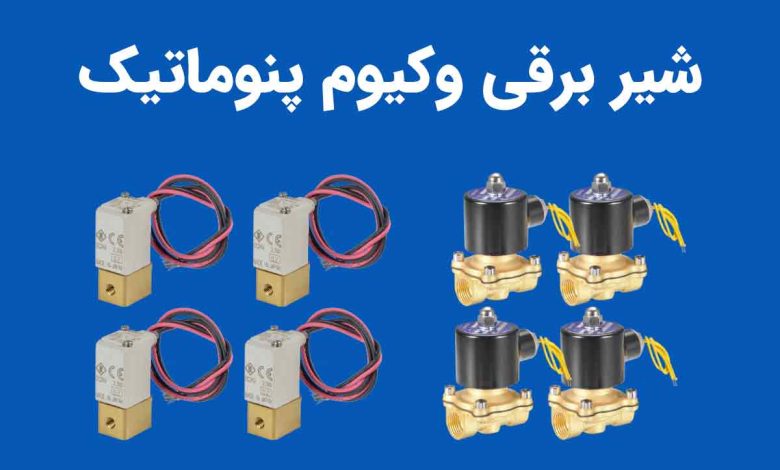

شیر برقی وکیوم پنوماتیک؛ راهنمای صفر تا صد برای کنترل دقیق خلأ
در دنیای امروز که سرعت تولید و دقت فرایندها به مهمترین مزیت رقابتی صنایع تبدیل شده است، وجود یک سیستم وکیوم پایدار دیگر یک انتخاب لوکس محسوب نمیشود، بلکه پیشنیاز ادامه فعالیت حرفهای است. بسیاری از کارخانهها هنوز بدون زیرساخت مناسب وکیوم کار میکنند و هر روز با مشکلاتی مانند افت کیفیت محصول، مصرف بالای انرژی و توقفهای ناخواسته خط تولید روبهرو هستند. اینجاست که نقش تجهیزات هوشمندی مثل شیر برقی وکیوم پنوماتیک پررنگ میشود؛ قطعهای کوچک اما تعیینکننده که میتواند نظم تازهای به کل فرایند بدهد. در بسیاری از خطوط بستهبندی، جابهجایی قطعات و سیستمهای رباتیک، نبود کنترل دقیق وکیوم باعث دوبارهکاری و افزایش هزینههای پنهان میشود؛ هزینههایی که اغلب مدیران تا زمان بروز بحران متوجه آن نمیشوند.اما چرا استفاده از شیر برقی وکیوم اقتصادیتر است؟ این تجهیز با مدیریت هوشمند جریان هوا، مصرف انرژی را به حداقل میرساند و امکان کنترل لحظهای را فراهم میکند. نتیجه کار، افزایش طول عمر دستگاهها، کاهش خرابی و بالا رفتن سرعت تولید است. اگر به دنبال راهکاری هستید که بدون تغییرات پیچیده، بازدهی مجموعه شما را متحول کند، ادامه این مقاله نگاه عملی و کاربرمحوری به مزایا، چالشها و شیوه انتخاب صحیح شیر برقی وکیوم پنوماتیک ارائه میدهد؛ راهنمایی که میتواند نقطه شروع یک ارتقای واقعی در کسبوکار شما باشد.
مطالبی که در این مقاله با آن آشنا میشوید

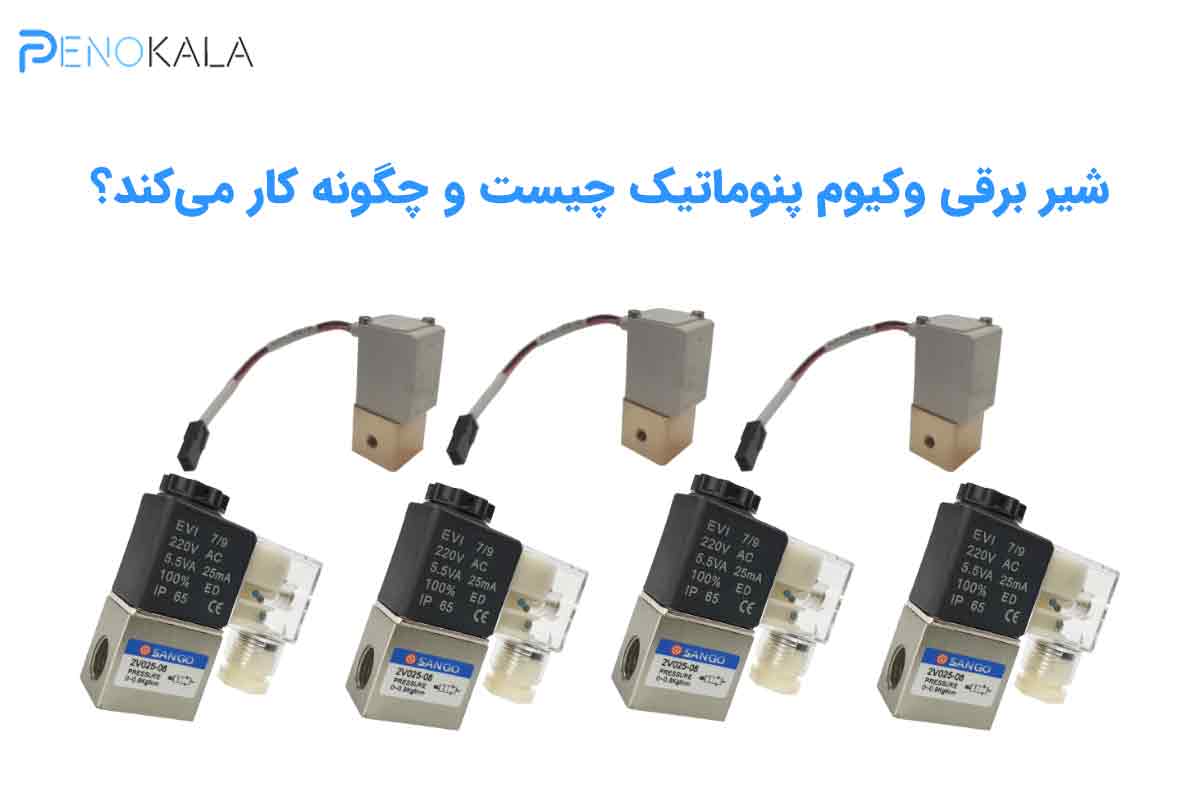

شیر برقی وکیوم پنوماتیک چیست و چگونه کار میکند؟
شیر برقی وکیوم پنوماتیک برای شرایط خلاء ساخته شده است که با فشار منفی هم کار میکند.به عبارتی در شرایطی که سیال فشار منفی دارد با تحریک بوبین ان مسیر را براساس نوع ان باز یا بسته کرده و سیال با فشار منفی از ان عبور می کند.شیر برقی وکیوم پنوماتیک نوعی شیر کنترلی است که به طور ویژه برای کار در شرایط خلأ یا فشار منفی طراحی شده است. در سیستمهای معمول پنوماتیک، سیال که اغلب هواست تحت فشار مثبت حرکت میکند، اما در بسیاری از تجهیزات صنعتی مانند دستگاههای مکش، بستهبندی وکیومی، جابهجایی قطعات با ساکشن و سیستمهای آزمایشگاهی فرآیند، تحت فشار منفی صورت میگیرد که نیاز به کنترلی وجود دارد که بتواند جریان هوا را در حالتی مدیریت کند که فشار سیستم کمتر از فشار محیط باشد. به همین دلیل، شیر برقی وکیوم با ساختاری متفاوت از شیرهای عادی تولید میشوند تا در برابر مکش کاربرد ویژه داشته باشد.اساس کار این شیرها بر مبنای وجود یک بوبین یا سیمپیچ الکتریکی است. زمانی که جریان برق به بوبین اعمال میشود، میدان مغناطیسی ایجاد شده باعث حرکت هسته یا سوزن داخلی شیر میگردد. این حرکت، مسیر عبور سیال را متناسب با نوع شیر نرمال بسته یا نرمال باز – تغییر میدهد. در نتیجه، هوای دارای فشار منفی میتواند از مسیر تعیینشده عبور کند یا مسیر آن مسدود شود. این عملکرد بسیار سریع و دقیق است و امکان کنترل لحظهای سیستمهای وکیومی را فراهم میکند.
انواع شیر برقی وکیوم پنوماتیک
چهار نوع شیر برقی پنوماتیک از نظر عملکرد وجود دارد: عملکرد سوزنی، عملکرد پیستونی، عملکرد دیافراگم نیمهمستقیم (Semi Direct) و عملکرد دیافراگمی غیرمستقیم. نوع دیافراگمی غیرمستقیم به دلیل نیاز به فشار برای حرکت دیافراگم، مناسب فرآیندهایی که دارای فشار منفی یا خلأ هستند نیست. در مقابل، عملکردهای سوزنی، پیستونی و دیافراگم نیمهمستقیم معمولاً در شرایط خلأ قابل استفادهاند.
بر اساس وضعیت کاری
- نرمالی کلوز (NC): در حالت بیبرقی بسته است و با فرمان فعال میشود؛ ایمنترین گزینه برای اکثر ماشینآلات.
- نرمالی اوپن (NO): در حالت بی برقی باز است و بیشتر در سیستمهای اضطراری استفاده میشود.
- دو حالته یا بایاستیبل: با یک پالس روشن و با پالس دیگر خاموش میشود.
بر اساس برند
برندهای معتبری مانند SMC، فستو و ایرتک مدلهای متنوعی از شیر برقی وکیوم پنوماتیک ارائه میکنند که از نظر کیفیت ساخت و عمر کاری بسیار شناختهشدهاند. در سالهای اخیر مدلهای اقتصادی ایرانی نیز وارد بازار شده که برای پروژههای نیمهصنعتی گزینهای مقرونبهصرفه محسوب میشوند.

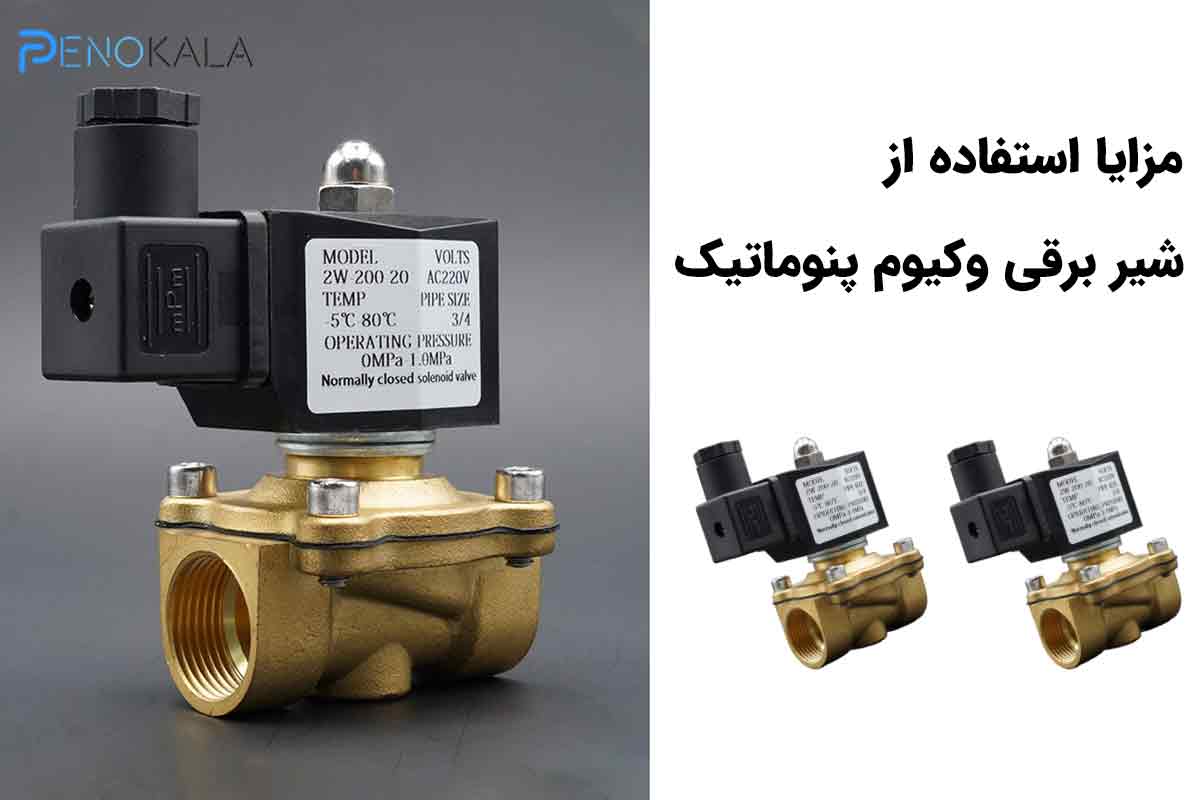

مزایای فنی استفاده از شیر برقی وکیوم پنوماتیک
انتخاب صحیح این تجهیز تنها یک تصمیم ساده نیست، بلکه نوعی سرمایهگذاری در پایداری خط تولید است. برخی از مهمترین مزایا عبارتاند از:
- کاهش مصرف انرژی: مدیریت دقیق زمان فعال بودن پمپ وکیوم
- افزایش سرعت سیکل کاری: فرمانپذیری در حد میلیثانیه
- کاهش استهلاک تجهیزات: جلوگیری از کارکرد بیمورد سیستم مکش
- امکان اتوماسیون کامل: سازگاری با PLC و کنترلرهای صنعتی
- ایمنی بالاتر اپراتور: حذف نیاز به دخالت دستی در فرایند خلأ
کاربردهای صنعتی شیر برقی وکیوم پنوماتیک
ورود فناوری خلأ به خطوط تولید باعث شده است که امروزه کمتر صنعتی را بتوان یافت که به نوعی از سیستم وکیوم استفاده نکند. شیر برقی وکیوم پنوماتیک قلب این سیستمها محسوب میشود و وظیفه هدایت و قطع و وصل جریان مکش را بر عهده دارد. مهمترین حوزههای استفاده از این تجهیز عبارتاند از:
۱. صنایع بستهبندی
در دستگاههای وکیوم فرمینگ، سیل وکیومی و بستهبندی مواد غذایی، ایجاد خلأ یکنواخت عامل اصلی حفظ کیفیت محصول است. اگر فرمان قطع و وصل مکش با تأخیر انجام شود، بستهها بهدرستی آببندی نمیشوند. استفاده از شیر برقی وکیوم پنوماتیک با زمان پاسخ کوتاه، خطاهای این بخش را به حداقل میرساند.
۲. رباتیک و جابهجایی قطعات
بازوهای مکنده برای بلند کردن شیشه، ورق فلزی یا قطعات پلاستیکی به کنترل بسیار دقیقی نیاز دارند. کوچکترین نوسان در فشار منفی میتواند باعث رها شدن قطعه شود. اینجاست که شیر برقی وکیوم پنوماتیک نقش ایمنی و پایداری را ایفا میکند.
۳. صنایع پزشکی و آزمایشگاهی
دستگاههای ساکشن پزشکی، اتوکلاوها و تجهیزات آزمایشگاهی به سیستمی نیاز دارند که بدون آلودگی و با دقت بالا کار کند. متریال بهکاررفته در برخی مدلهای شیر برقی وکیوم پنوماتیک با استانداردهای بهداشتی سازگار بوده و امکان استریل شدن را دارند.
۴. صنایع چوب و چاپ
در ماشینهای CNC چوب و دستگاههای چاپ دیجیتال، صفحه کار با مکش ثابت نگه داشته میشود. کنترل این مکش بدون یک شیر برقی وکیوم قابل اعتماد عملاً ممکن نیست.

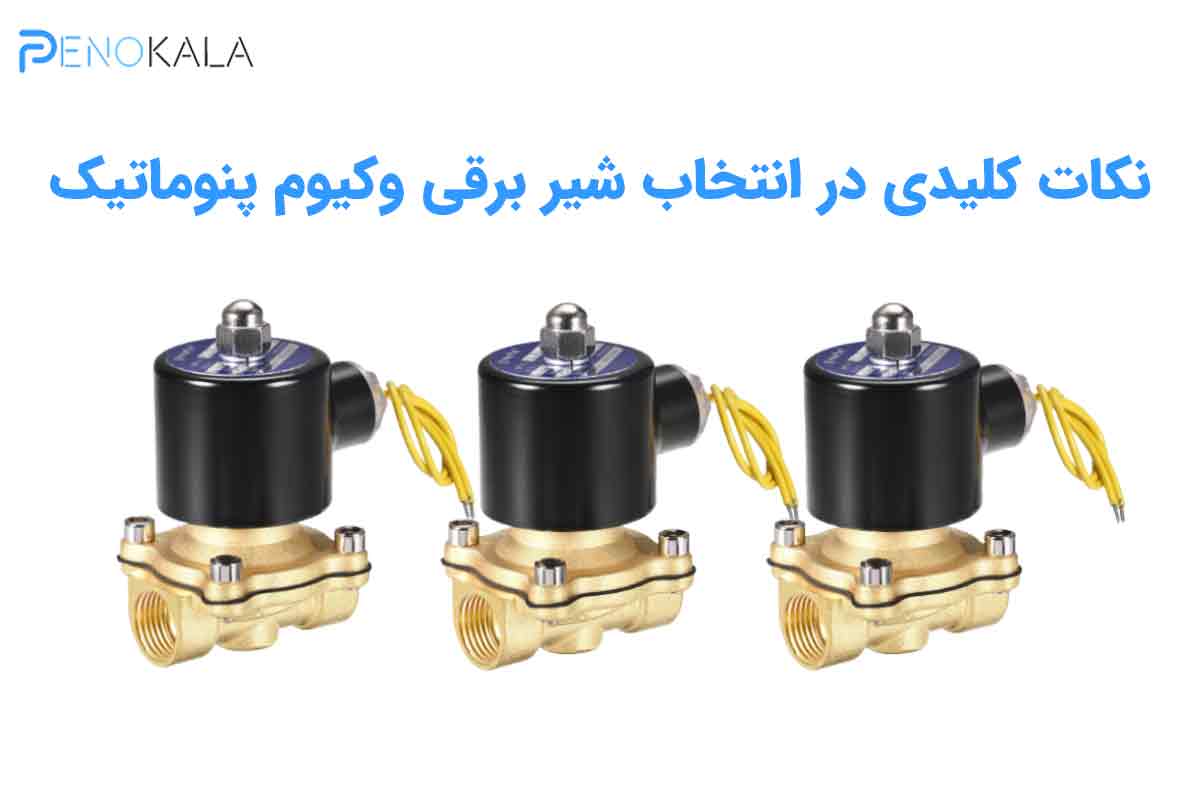

نکات کلیدی در انتخاب شیر برقی وکیوم پنوماتیک
برای آنکه خرید شما نتیجه مطلوب داشته باشد، لازم است چند معیار اصلی را بررسی کنید:
۱. محدوده فشار منفی
هر مدل برای بازه مشخصی از خلأ طراحی شده است. اگر سطح مکش سیستم با توان شیر همخوان نباشد، عملکرد آن دچار ناپایداری میشود.
۲. نوع سیال و شرایط محیطی
در محیطهای دارای گردوغبار، رطوبت یا بخارات شیمیایی باید از بدنههای مقاوم مانند استیل یا آلومینیوم آنودایز استفاده شود.
۳. سایز دهانه و دبی عبوری
کوچک بودن بیش از حد دهانه باعث افت سرعت مکش و بزرگ بودن آن موجب افزایش هزینه و مصرف انرژی خواهد شد.
۴. ولتاژ و نوع فرمان
سازگاری با تابلو برق موجود، نوع کانکتور و امکان کارکرد مداوم از موارد تعیینکننده هستند.
سؤال متداول درباره شیر برقی وکیوم پنوماتیک
۱. تفاوت شیر برقی وکیوم با شیر برقی معمولی چیست؟
شیرهای معمولی برای فشار مثبت طراحی میشوند، اما مدل وکیوم مخصوص کار در فشار منفی است. آببندی داخلی، جنس دیافراگم و فنرها بهگونهای انتخاب شدهاند که در شرایط مکش دچار نشتی و افت عملکرد نشوند.
۲. آیا میتوان از یک شیر برقی عادی بهجای مدل وکیوم استفاده کرد؟
در اغلب موارد خیر. شیر عادی در خلأ پایدار عمل نمیکند و ممکن است مسیر بهدرستی بسته نشود یا عمر بسیار کوتاهی داشته باشد. برای سیستمهای مکنده حتماً باید از مدل اختصاصی وکیوم استفاده شود.
۳. چه ولتاژی برای بوبین مناسبتر است؟
متداولترین سطوح ولتاژ مورد استفاده، ۲۴ ولت جریان مستقیم و ۲۲۰ ولت جریان متناوب است. در فضاهای صنعتی دارای PLC، معمولاً استفاده از ۲۴ ولت به علت ایمنی بالاتر و مصرف انرژی کمتر انتخاب مناسبتری به شمار میآید.
۴. فواصل زمانی لازم برای انجام سرویس و نگهداری چقدر است؟
بسته به کیفیت هوای ورودی و تعداد سیکل کاری، بهطور میانگین هر ۶ تا ۱۲ ماه یکبار بازبینی اورینگها و فیلتر مکش توصیه میشود.
۵. از کجا بفهمیم سایز مناسب را انتخاب کردهایم؟
باید دبی پمپ وکیوم، حجم محفظه و زمان موردنیاز برای ایجاد خلأ محاسبه شود. انتخاب صرفاً بر اساس سایز لوله میتواند منجر به افت راندمان گردد.
سخن پایان
شیر برقی وکیوم پنوماتیک شاید در ظاهر قطعهای کوچک باشد، اما تأثیر آن بر کیفیت تولید، مصرف انرژی و پایداری خط بسیار بزرگ است. تجربه صنایع مختلف نشان داده است که بخش زیادی از توقفهای ناخواسته نه به دلیل ضعف دستگاه اصلی، بلکه به علت انتخاب نادرست تجهیزات جانبی رخ میدهد. با یک انتخاب اصولی میتوان زمان سیکل را کوتاهتر کرد، استهلاک پمپ وکیوم را کاهش داد و از دوبارهکاریهای پرهزینه جلوگیری نمود. امروزه دسترسی به برندها و مدلهای متنوع باعث شده هر مجموعهای متناسب با بودجه و سطح اتوماسیون خود گزینه مناسبی در حوزه قطعات پنوماتیک پیدا کند. آنچه اهمیت دارد دریافت مشاوره فنی پیش از خرید و توجه به جزئیاتی مانند محدوده فشار منفی، دبی عبوری و کیفیت بوبین است. اگر قصد دارید سیستم مکش خط تولید خود را نوسازی کنید یا برای پروژه جدید به دنبال تجهیز مطمئن هستید، انتخاب تأمینکننده معتبر قدم اول موفقیت خواهد بود. فروشگاه پنوکالا با ارائه طیف گستردهای از تجهیزات وکیوم و انواع قطعات پنوماتیک، امکان مقایسه فنی، مشاوره تخصصی و خرید سریع را برای شما فراهم کرده است. کافی است نیاز کاری خود را با کارشناسان این مجموعه در میان بگذارید تا مناسبترین شیر برقی وکیوم متناسب با شرایط واقعی خط تولیدتان پیشنهاد شود؛ تصمیمی که میتواند آغاز یک جهش واقعی در بهرهوری کسبوکار شما باشد.
