آموزش نصب جک پنوماتیک ؛ راهنمای گامبهگام عملی
در دنیای امروز که خطوط تولید و تجهیزات صنعتی با سرعت به سمت اتوماسیون حرکت میکنند، عملکرد درست عملگرها نقش تعیینکنندهای در کیفیت نهایی کار دارد. جکهای پنوماتیک از پرکاربردترین این عملگرها هستند و کوچکترین اشتباه در شیوه مونتاژ میتواند باعث کاهش دقت، نشتی هوا یا حتی توقف کامل دستگاه شود. بسیاری از کاربران تصور میکنند نصب جک پنوماتیک تنها با چند اتصال ساده انجام میشود، در حالی که رعایت اصول فنی، انتخاب محل مناسب و تنظیم دقیق فشار، تفاوت میان یک سیستم پایدار و یک مجموعه پرهزینه را رقم میزند. این مقاله با رویکردی کاملاً عملی نوشته شده تا هر تکنسین یا علاقهمند بتواند بدون سردرگمی، مراحل کار را دنبال کند. در ادامه با معرفی ابزارهای مورد نیاز، روش آمادهسازی مسیر هوا، نحوه تراز کردن پایهها و شیوه اتصال شیلنگها آشنا میشوید. همچنین به خطاهای رایجی که عمر جک را کوتاه میکند اشاره میکنیم و راهکارهای پیشگیرانه ارائه میدهیم. اگر قصد دارید بهرهوری تجهیزات خود را افزایش دهید و از هزینههای تعمیرات غیرضروری دور بمانید، دانستن جزئیات این فرایند ضروری است. راهنمای گامبهگام پیشرو به زبان ساده اما بر پایه استانداردهای صنعتی تدوین شده و میتواند مانند یک چکلیست حرفهای در کنار شما باشد. با مطالعه این مطلب، اطمینان پیدا میکنید که پروژه شما از همان قدم اول بر پایهای درست آغاز میشود و نتیجهای ایمن و ماندگار به همراه خواهد داشت.
مطالبی که در این مقاله با آن آشنا میشوید

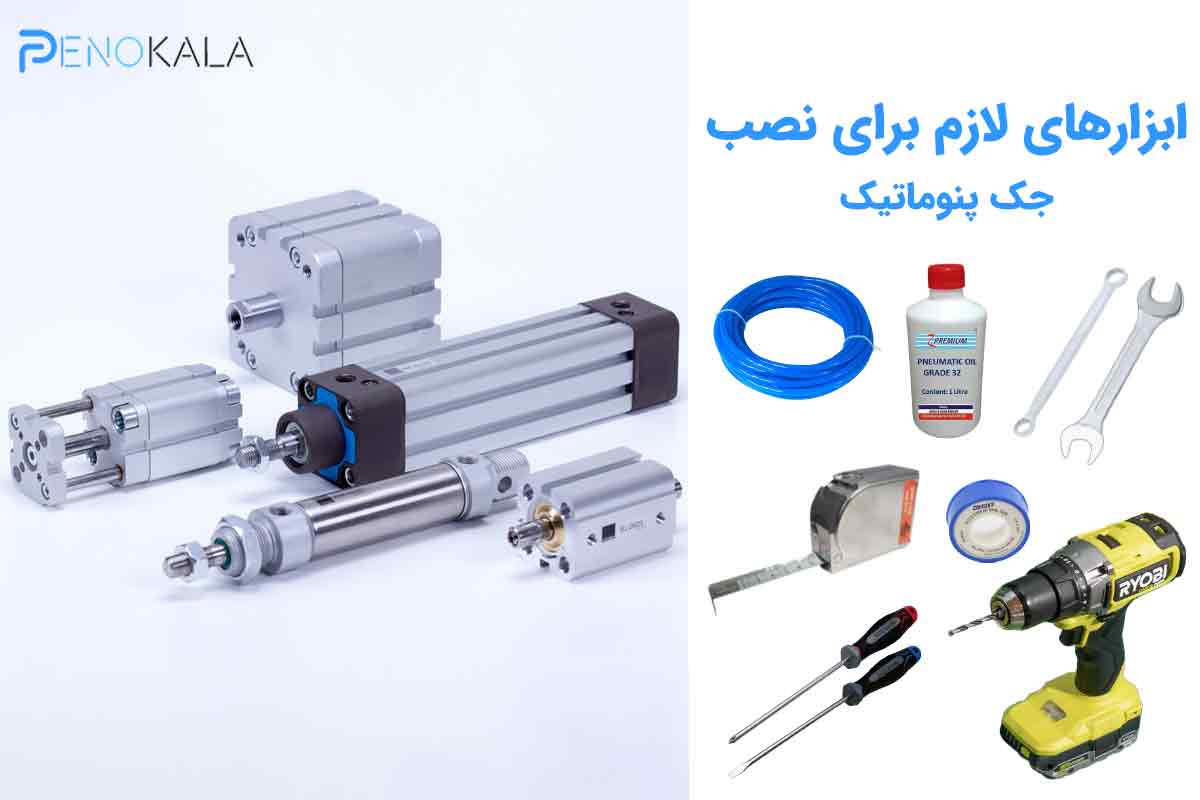

ابزارهای لازم برای نصب
برای انجام صحیح فرایند نصب جک پنوماتیک پیش از هر اقدامی باید مجموعهای از ابزارهای استاندارد در دسترس باشد. آماده بودن ابزارها باعث میشود عملیات بدون وقفه، ایمن و با دقت بالا انجام شود. بسیاری از خطاهای نصب به دلیل استفاده از تجهیزات نامناسب یا ناقص رخ میدهد؛ بنابراین مرحله آمادهسازی اهمیت زیادی دارد.
لیست دقیق ابزار
مهمترین ابزارهایی که معمولاً در این فرایند مورد نیاز است عبارتاند از: آچارهای تخت و رینگی در سایزهای مختلف، پیچگوشتی چهارسو و دوسو، متر فلزی برای اندازهگیری دقیق محل قرارگیری جک، دریل و مته مناسب برای ایجاد سوراخهای اتصال، نوار تفلون برای آببندی اتصالات، شیلنگهای پنوماتیکی، بست و اتصالات فشارقوی، روغن مخصوص روانکاری و تراز برای تنظیم هممحوری جک. بهتر است پیش از شروع کار، کیفیت همه این موارد بررسی و در صورت فرسودگی تعویض شوند.
چکلیست قبل از نصب
پیش از شروع عملیات، این موارد را کنترل کنید:
- تطابق مدل جک با نقشه سیستم
- تمیز بودن محل نصب و نبود گردوغبار
- سلامت اورینگها و واشرها
- کافی بودن فشار هوای ورودی
- همراستا بودن پایهها و نقاط اتصال
- وجود فضای کافی برای حرکت کورس جک
مراحل نصب جک پنوماتیک
نصب جک پنوماتیک زمانی نتیجه مطلوب میدهد که تمام مراحل بهصورت اصولی و با شناخت دقیق قطعات انجام شود. جکهای پنوماتیکی در صنایع مختلف برای ایجاد حرکت خطی استفاده میشوند و کوچکترین خطا در نصب میتواند باعث کاهش قدرت، استهلاک زود هنگام و حتی خرابی کل سیستم شود. بنابراین قبل از شروع کار باید نقشه دستگاه، نوع جک، میزان فشار کاری و شرایط محیط بهدقت بررسی شود تا فرایند نصب بدون مشکل پیش برود.
انتخاب محل و آمادهسازی
اولین گام در نصب جک پنوماتیک، انتخاب محل مناسب است. سطح نصب باید کاملاً مقاوم و بدون لرزش باشد تا نیروی جک بهدرستی منتقل شود.
محاسبه کورس اهمیت زیادی دارد؛ طول حرکت جک باید متناسب با نیاز مکانیزم انتخاب شود تا پیستون به انتهای مسیر برخورد نکند.
در ادامه باید بررسی فشار هوای ورودی انجام گیرد. فشار کمتر از حد استاندارد باعث کاهش توان و فشار بیش از اندازه موجب آسیب به پکینگها میشود.
پس از این مراحل، نوبت به ترازکاری میرسد. جک باید در یک راستای دقیق با قطعه متحرک قرار گیرد؛ کوچکترین انحراف میتواند سبب گیرکردن شفت و افزایش اصطکاک شود.

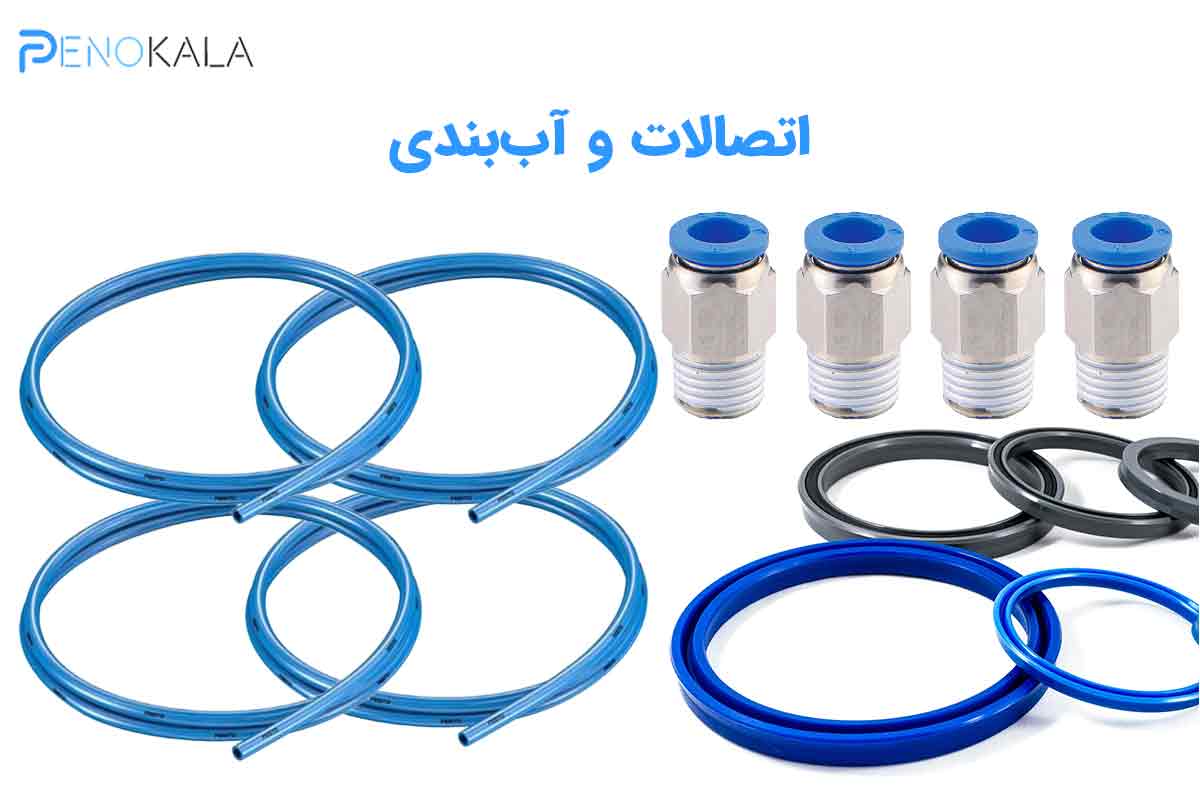

اتصالات و آببندی
مرحله بعد مربوط به مسیر انتقال هوا است. انتخاب شیلنگ و فیتینگ باکیفیت نقش مستقیمی در عملکرد جک دارد.
در نحوه بستن فیتینگ باید دقت شود که رزوهها بیش از حد سفت نشوند، زیرا این کار موجب ترکخوردگی بدنه میگردد.
موضوع مهم دیگر آببندی است. استفاده از نوار تفلون یا اورینگ استاندارد مانع نشت هوا میشود و بازده سیستم را بالا میبرد.
سنسور جک
در بسیاری از پروژهها برای کنترل موقعیت، نصب سنسور مغناطیسی یا القایی ضروری است. محل سنسور باید بهگونهای انتخاب شود که ضربه مستقیم و آلودگی به آن آسیب نرساند.
برای آشنایی بیشتر با سنسور جک پنوماتیک ، میتوانید مقالهی راهنمای جامع انتخاب سنسور جک پنوماتیک از صفر تا صد را مطالعه کنید.
تنظیم پیچها
پس از اتمام مونتاژ، تنظیمات عملکردی انجام میشود. روی بیشتر جکها یا شیرهای کنترل، پیچهایی برای مدیریت حرکت جک وجود دارد که با تنظیم این پیچ میتوان سرعت پیستون را در زمانی که جک به انتها میرسد تغییر داد که در اصطلاح به آن پیچ ترمز جک میگویند. این کار باید بهآرامی انجام شود تا از ایجاد ضربه ناگهانی جلوگیری گردد.
تست نهایی
در پایان، انجام تست نهایی ضروری است. چند سیکل کاری با بار واقعی اجرا کنید، صدای غیرعادی، نشتی یا گرمشدن غیرمعمول را بررسی نمایید.

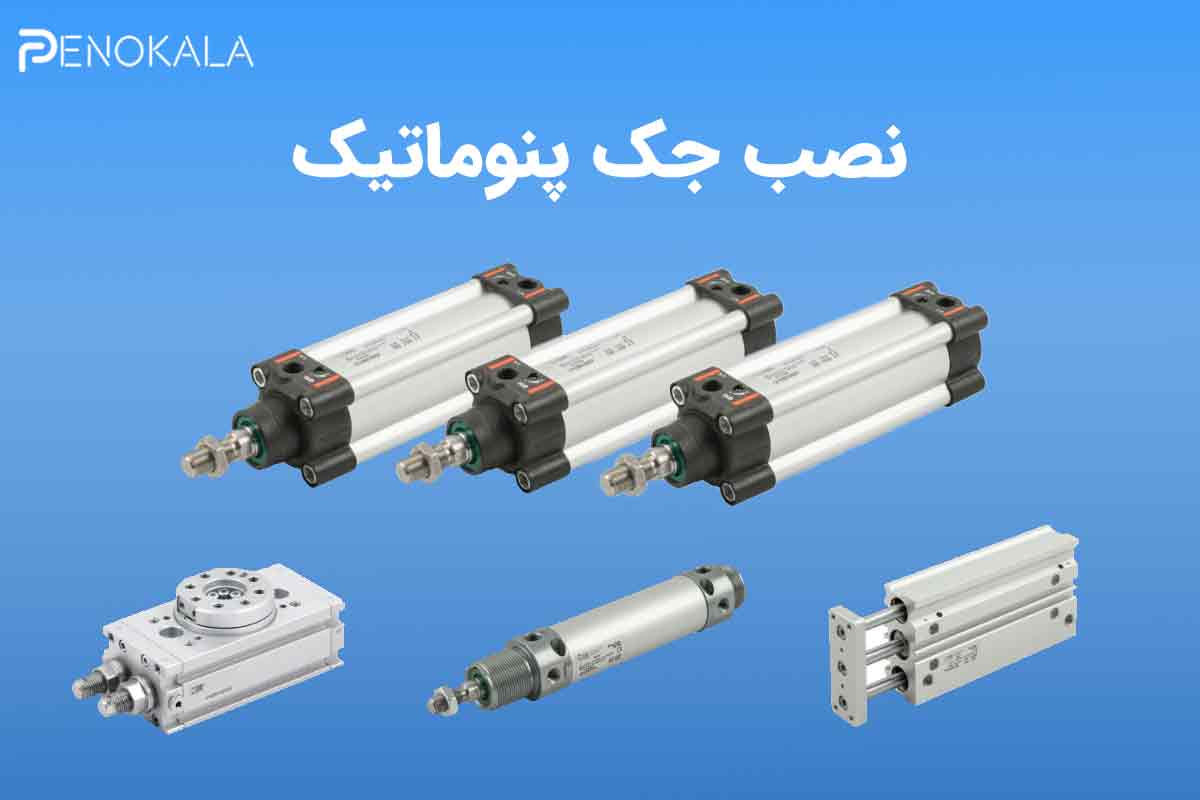

نصب انواع جک پنوماتیک
تنوع بالای این جکها باعث شده هر مدل با توجه به ساختار و ظرفیت خود، شیوه نصب و راهاندازی ویژهای داشته باشد. آشنایی با نکات فنی نصب، انتخاب اتصالات مناسب و رعایت اصول ایمنی میتواند عمر مفید دستگاه را افزایش داده و از بروز خرابیهای پرهزینه جلوگیری کند. در ادامه، روش صحیح نصب انواع متداول جکهای پنوماتیک بهصورت کاربردی بررسی میشود.
نصب جک پنوماتیک کامپکت
ابعاد جمعوجور جک پنوماتیک کامپکت امکان استفاده از آن را در فضاهای محدود فراهم میکند. در زمان نصب این نوع جک باید سطح تکیهگاه کاملاً تراز باشد تا پیستون تحت تنش جانبی قرار نگیرد. پیچهای اتصال باید بهصورت استاندارد بسته شوند و شیلنگهای هوا بدون پیچخوردگی به پورتها متصل گردند. استفاده از سنسور موقعیت در جک کامپکت میتواند دقت توقف را بالا ببرد.

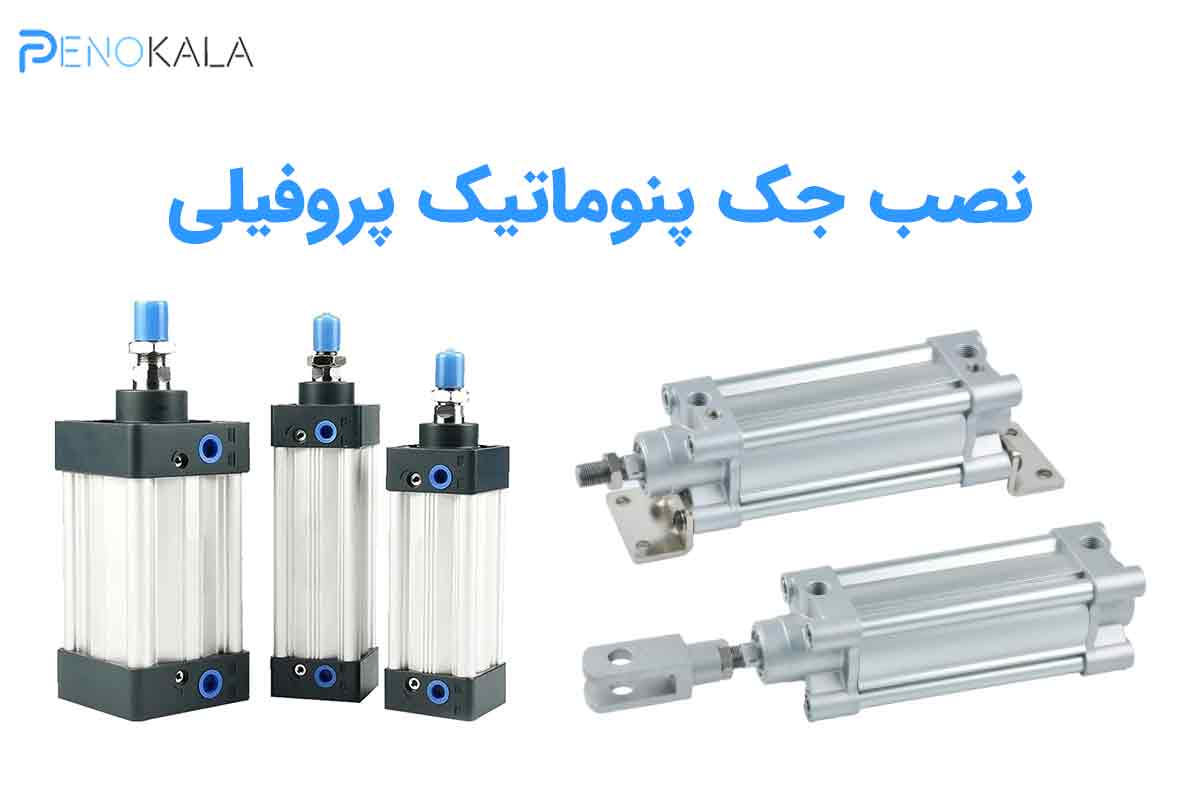

نصب جک پنوماتیک پروفیلی
در جک پنوماتیک پروفیلی بدنه از پروفیل آلومینیومی ساخته شده و امکان نصب متعلقات جانبی بیشتر است. هنگام نصب، فاصله جک تا قطعه متحرک باید بهگونهای تنظیم شود که در انتهای کورس ضربه ایجاد نشود. پیشنهاد میشود از ضربهگیر یا تنظیمکننده سرعت استفاده شود تا حرکت نرم و کنترلشده حاصل گردد. آببندی صحیح اتصالات مهمترین نکته در نصب این مدل است.
نصب جک پنوماتیک قلمی
جک پنوماتیک قلمی ظاهری باریک دارد و برای کاربردهای سبک به کار میرود. در نصب این جکها باید از براکتهای نگهدارنده ظریف استفاده کرد و از وارد شدن بار بیش از حد جلوگیری نمود. کوتاه بودن شیلنگها و استفاده از اتصالات فشاری باکیفیت باعث میشود افت فشار به حداقل برسد و پاسخدهی سیستم سریعتر شود.
نصب جک پنوماتیک چهارمیل
جک پنوماتیک چهارمیل به دلیل وجود چهار میله ، تحمل بار جانبی بالاتری دارد. روانکاری دورهای میلهها و کنترل سلامت پکینگها بخشی از فرایند راهاندازی اصولی این نوع جک محسوب میشود.

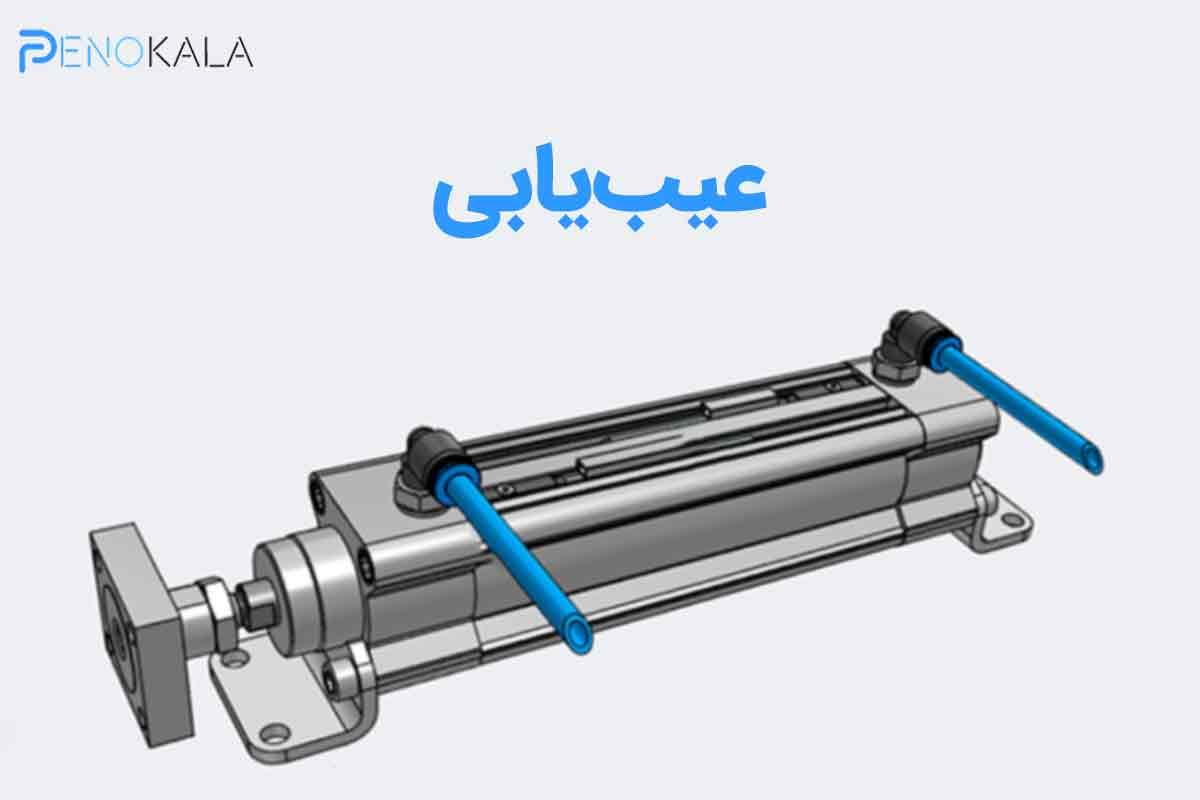

عیبیابی
در فرایند استفاده از تجهیزات بادی، عیبیابی صحیح نقش تعیینکنندهای در افزایش عمر سیستم دارد. یکی از مهمترین بخشها، توجه به نصب جک پنوماتیک به شکل اصولی است؛ زیرا بسیاری از مشکلات بعدی ریشه در نصب نادرست، انتخاب اتصالات نامناسب یا تنظیم نبودن فشار دارند. نخستین نشانه خرابی معمولاً حرکت نامنظم شفت جک است. این مشکل میتواند به دلیل آلودگی هوای فشرده، خشکی بیش از حد سیلندر، تاب داشتن شفت یا همراستا نبودن پایهها ایجاد شود. برای رفع آن باید فیلتر و واحد مراقبت هوا بررسی، مسیر لولهها تمیز و در صورت نیاز روغنکاری استاندارد انجام شود. هنگام نصب جک پنوماتیک استفاده از شیلنگ با قطر مناسب و رگلاتور دقیق از بروز این ایراد پیشگیری میکند.دومین ایراد رایج، نشتی هوا است. نشتی اغلب در محل اورینگها، اتصالات رزوهای یا شیرهای کنترل دیده میشود و باعث افزایش مصرف انرژی و کاهش سرعت عملکرد خواهد شد. تست کف صابون، اندازهگیری افت فشار و بررسی صدای سوت میتواند محل دقیق نشتی را مشخص کند. تعویض پکینگها و استفاده از نوار تفلون استاندارد در زمان نصب جک پنوماتیک اهمیت زیادی دارد. اگر نشتی از بدنه باشد ممکن است سیلندر دچار خط و خش داخلی شده باشد که نیاز به سرویس تخصصی دارد.سومین مشکل، کاهش قدرت جک است. وقتی جک توان لازم برای جابهجایی بار را ندارد، معمولاً فشار ورودی کافی نیست یا شیر برقی پنوماتیک دچار گرفتگی شده است. انتخاب اشتباه قطر پیستون در زمان نصب جک پنوماتیک نیز همین نتیجه را به دنبال دارد. کنترل گیج فشار، اطمینان از سلامت کمپرسور و بررسی فیلترها اولین گامها هستند. همچنین بارگذاری بیش از حد مجاز و اصطکاک مکانیکی در نقطه اتصال میتواند قدرت خروجی را کم کند. در عیبیابی حرفهای باید کل زنجیره شامل منبع هوا، واحد مراقبت، شیر کنترل و خود جک به صورت مرحلهای بررسی شود.به طور کلی، مستندسازی مراحل نصب و استفاده از قطعات باکیفیت، احتمال بروز خطا را به حداقل میرساند.
سوالات متداول
- آیا نصب جک پنوماتیک بدون تجربه فنی امکانپذیر است؟
بله، در صورتی که مراحل بهصورت گامبهگام و بر اساس دستورالعمل انجام شود میتوان نصب را انجام داد؛ اما برای سیستمهای حساس صنعتی بهتر است کار توسط تکنسین آشنا با مدارهای بادی انجام گیرد تا خطاهایی مانند همراستا نبودن یا تنظیم نادرست فشار رخ ندهد. - چه فشاری برای راهاندازی جک مناسب است؟
بیشتر جکهای متداول با فشار ۴ تا ۸ بار کار میکنند. فشار کمتر موجب کاهش توان و فشار بیش از حد باعث آسیب به پکینگها و نشتی میشود، بنابراین استفاده از رگلاتور و گیج ضروری است. - چگونه از نشتی هوا بعد از نصب جلوگیری کنیم؟
استفاده از فیتینگ استاندارد، نوار تفلون باکیفیت، سفت نکردن بیش از حد رزوهها و کنترل سلامت اورینگها اصلیترین راهکارها هستند. پس از راهاندازی نیز تست کف صابون بهترین روش برای اطمینان از آببندی است. - آیا وجود واحد مراقبت هوا الزامی است؟
بله، فیلتر–رگلاتور–روغنزن از ورود رطوبت و آلودگی جلوگیری کرده و عمر جک را چند برابر میکند. بسیاری از خرابیهای زودهنگام به دلیل حذف همین بخش رخ میدهد. - چه زمانی باید از سنسور موقعیت استفاده کنیم؟
هر جا که توقف دقیق پیستون اهمیت داشته باشد؛ مانند خطوط مونتاژ، پرسهای سبک و سیستمهای اتوماسیون، نصب سنسور مغناطیسی یا القایی برای کنترل کورس جک توصیه میشود.
سخن پایانی
اجرای صحیح مراحل نصب جک پنوماتیک تضمین میکند که سیستم شما با بیشترین راندمان و کمترین استهلاک کار کند. توجه به انتخاب محل مناسب، ترازکاری، آببندی اصولی و استفاده از تجهیزات استاندارد، تفاوت میان یک مجموعه پایدار و یک سیستم پرهزینه را رقم میزند. اگر برای راهاندازی یا سرویس دستگاه خود به قطعات پنوماتیک باکیفیت، فیتینگ، شیلنگ، سنسور و انواع جک نیاز دارید، میتوانید از فروشگاه آنلاین پنوکالا دیدن کنید و تمام تجهیزات مورد نیاز را با مشاوره تخصصی و قیمت رقابتی تهیه نمایید. همین امروز با انتخاب درست، قدمی مطمئن به سوی افزایش بهرهوری خط تولید خود بردارید.
