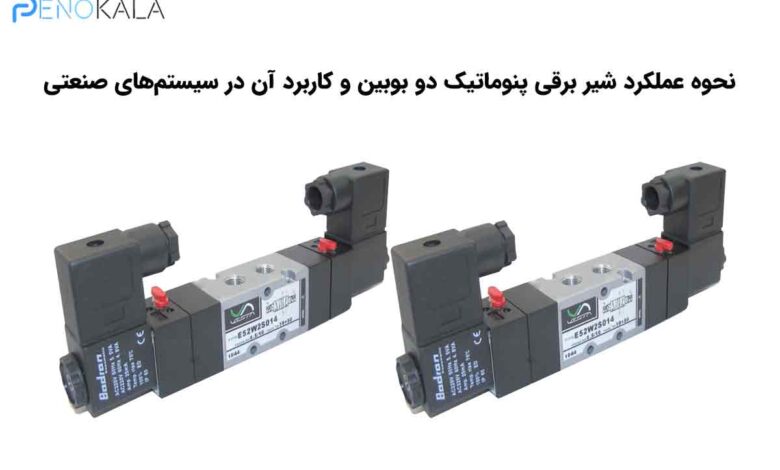

نحوه عملکرد شیر برقی پنوماتیک دو بوبین و کاربرد آن در سیستم‌های صنعتی

در سیستم‌های پنوماتیک صنعتی، کنترل دقیق مسیر جریان هوای فشرده نقش حیاتی در عملکرد تجهیزات دارد. یکی از مهم‌ترین اجزایی که این کنترل را به‌صورت هوشمند و پایدار انجام می‌دهد، شیر برقی پنوماتیک دو بوبین است. شناخت دقیق نحوه عملکرد این نوع شیر برقی پنوماتیک نه‌تنها برای مهندسان و تکنسین‌ها ضروری است، بلکه برای انتخاب صحیح در طراحی سیستم‌های اتوماسیون صنعتی نیز اهمیت بالایی دارد. در این مقاله، به‌صورت مرحله‌به‌مرحله و کاملاً فنی بررسی می‌کنیم که نحوه عملکرد شیر برقی پنوماتیک دو بوبین چگونه است یا به عبارتی طرز کار شیر برقی پنوماتیک دو بوبین را نیز به زبان ساده و کاملا تخصصی توضیح می‌دهیم که چه اجزایی دارد، چرا رفتار آن با مدل‌های تک بوبین متفاوت است و در چه کاربردهایی بهترین انتخاب محسوب می‌شود.

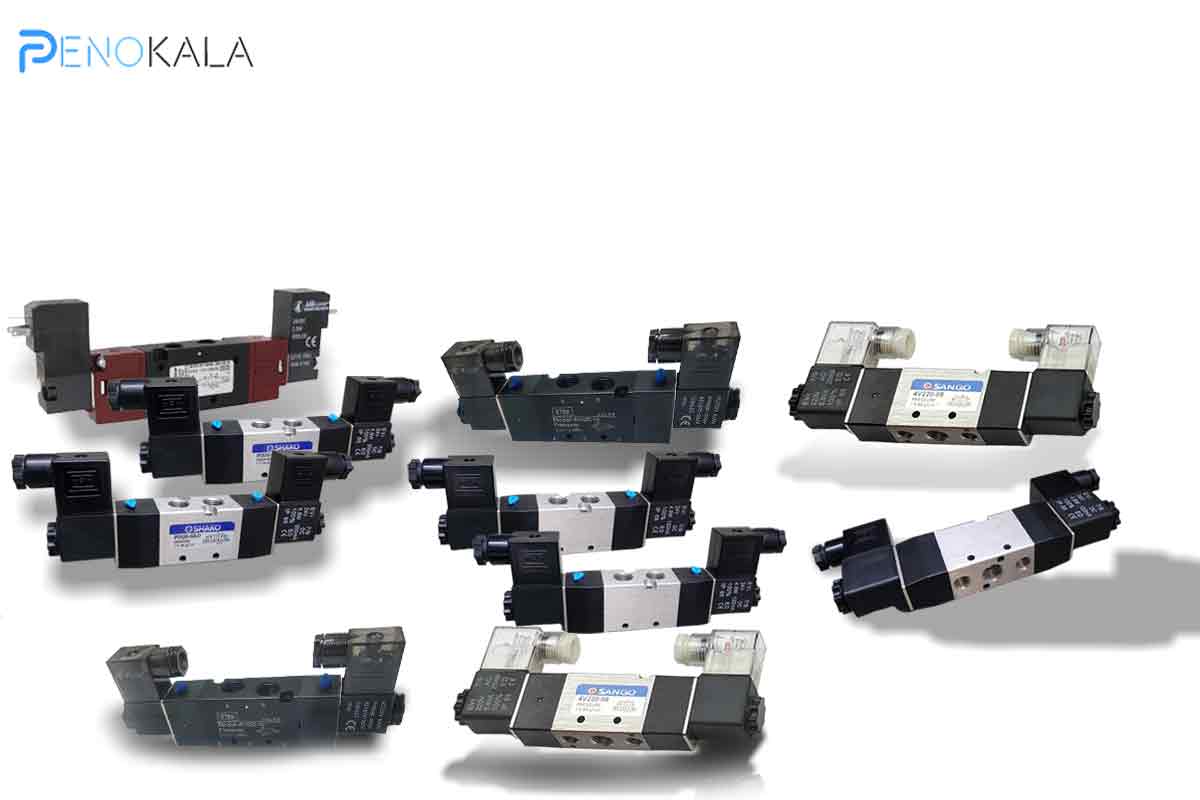

شیر برقی پنوماتیک دو بوبین چیست؟

شیر برقی پنوماتیک دو بوبین یکی از اجزای کلیدی در سیستم‌های کنترل هوای فشرده است که وظیفه هدایت، قطع و وصل یا تغییر مسیر جریان هوا را به‌صورت کاملاً برقی و اتوماتیک بر عهده دارد. این نوع شیر معمولاً در مدارهایی استفاده می‌شود که نیاز به کنترل پایدار، دقیق و دوطرفه دارند. به زبان ساده، شیر برقی پنوماتیک دو بوبین شیری است که با استفاده از دو سیم‌پیچ الکتریکی (بوبین)، می‌تواند مسیر حرکت هوا را بین دو حالت مختلف جابه‌جا کند. هر بوبین مسئول فعال‌سازی یکی از وضعیت‌هاست و با برق‌دار شدن آن، شیر در همان حالت باقی می‌ماند.از نظر فنی، شیر برقی پنوماتیک دو بوبین اغلب در قالب شیر برقی 5/2 طراحی می‌شود؛ یعنی دارای 5 پورت (ورودی و خروجی هوا) و 2 وضعیت عملکردی است. این شیرها با دریافت سیگنال الکتریکی مجزا برای هر بوبین، اسپول داخلی را جابه‌جا کرده و مسیر هوای فشرده را به سمت عملگرهایی مانند سیلندرهای پنوماتیکی هدایت می‌کنند. نکته مهم این است که این نوع شیر حافظه‌دار محسوب می‌شود؛ یعنی پس از قطع برق، در آخرین وضعیت باقی می‌ماند.در بسیاری از کاربردهای صنعتی، وقتی صحبت از شیر برقی پنوماتیک دو بوبین می‌شود، منظور همان شیر برقی 5/2 دو بوبین است. این ساختار به‌ویژه برای کنترل سیلندرهای دوطرفه بسیار رایج است، زیرا امکان حرکت رفت و برگشت دقیق و قابل اطمینان را فراهم می‌کند.در مجموع، شیر برقی پنوماتیک دو بوبین به‌عنوان یک راهکار حرفه‌ای در اتوماسیون صنعتی شناخته می‌شود. ترکیب عملکرد حافظه‌دار، ساختار رایج شیر برقی 5/2 و دقت بالا، این شیر را به گزینه‌ای ایده‌آل برای مدارهای پنوماتیکی پیشرفته تبدیل کرده است؛ به‌ویژه در کاربردهایی که قطع برق نباید باعث تغییر ناخواسته وضعیت سیستم شود. در ادامه، طرز کار شیر برقی پنوماتیک دو بوبین را به‌صورت مرحله‌به‌مرحله بررسی می‌کنیم تا نحوه تغییر مسیر جریان هوا در این نوع شیر به‌طور کامل مشخص شود. این نوع شیر برقی گاها در صنعت و بازار شیر پنوماتیک دو طرفه هم نامیده ‌می‌شود.

اجزای اصلی شیر برقی پنوماتیک دو بوبین

شیر برقی پنوماتیک دو بوبین یکی از پرکاربردترین تجهیزات در سیستم‌های کنترل هوای فشرده یا پنوماتیکی است که نقش کلیدی در هدایت، قطع و وصل جریان هوا ایفا می‌کند. این نوع شیر به دلیل دقت بالا، سرعت عملکرد مناسب و امکان کنترل دوطرفه، در صنایع مختلفی مانند اتوماسیون صنعتی، خطوط تولید، ماشین‌آلات بسته‌بندی و سیستم‌های رباتیک استفاده می‌شود. برای درک بهتر طرز کار شیر برقی پنوماتیک دو بوبین، آشنایی با اجزای اصلی آن ضروری است. در ادامه، مهم‌ترین اجزای شیر برقی پنوماتیک دو بوبین را به‌صورت دقیق بررسی می‌کنیم.

• بوبین :بوبین یا بوبین الکتریکی مهم‌ترین بخش کنترلی در شیر برقی پنوماتیک دو بوبین است. این قطعه در واقع یک سیم‌پیچ الکترومغناطیسی است که با دریافت جریان برق، میدان مغناطیسی ایجاد می‌کند. در شیرهای دوبوبین، دو عدد بوبین مجزا وجود دارد که هر کدام مسئول جابجایی اسپول به یک سمت مشخص هستند.در نحوه عملکرد شیر برقی پنوماتیک دو بوبین، زمانی که یکی از بوبین‌ها برق‌دار می‌شود، میدان مغناطیسی ایجاد شده باعث حرکت هسته فلزی داخلی شده و این حرکت به اسپول منتقل می‌شود. تفاوت اصلی شیر دو بوبین با تک بوبین در این است که برای تغییر وضعیت شیر، نیاز به تحریک بوبین مخالف وجود دارد و شیر به‌صورت خودکار به حالت اولیه بازنمی‌گردد.بوبین‌ها معمولاً با ولتاژهای مختلفی مانند 24V DC، 220V AC یا 110V AC طراحی می‌شوند و انتخاب ولتاژ مناسب نقش مهمی در افزایش عمر شیر دارد.
• اسپول : اسپول شیر برقی قلب مکانیکی این تجهیز محسوب می‌شود. اسپول یک قطعه استوانه‌ای متحرک است که داخل بدنه شیر قرار می‌گیرد و با جابجایی خود، مسیر عبور هوای فشرده را بین پورت‌ها تغییر می‌دهد.درک عملکرد اسپول، کلید فهم نحوه عملکرد شیر برقی پنوماتیک دو بوبین است. زمانی که یکی از بوبین‌ها فعال می‌شود، اسپول به یک سمت حرکت کرده و مسیر هوای ورودی را به پورت خروجی مشخص هدایت می‌کند. با فعال شدن بوبین دوم، اسپول به سمت مخالف حرکت کرده و مسیر جریان هوا تغییر می‌کند.طراحی دقیق اسپول باعث آب‌بندی مناسب شده و به دنبال آن موجب کاهش نشتی هوا و افزایش راندمان سیستم پنوماتیک می‌شود. جنس اسپول معمولاً از آلیاژهای مقاوم در برابر سایش ساخته می‌شود تا در سیکل‌های کاری بالا دچار افت عملکرد نشود.

• بدنه و پورت‌ها : بدنه شیر برقی پنوماتیک نقش نگهدارنده و هدایت‌کننده اجزا را بر عهده دارد. این بدنه معمولاً از آلومینیوم، برنج یا آلیاژهای صنعتی ساخته می‌شود تا در برابر فشار و خوردگی مقاوم باشد.روی بدنه، پورت ورودی و خروجی تعبیه شده‌اند که مسیر ورود هوای فشرده و خروج آن به سمت عملگرها را مشخص می‌کنند. جانمایی دقیق پورت‌ها تأثیر مستقیمی بر نحوه عملکرد شیر برقی پنوماتیک دو بوبین دارد، زیرا هر تغییر در موقعیت اسپول باعث اتصال یا قطع این پورت‌ها می‌شود، در شیرهای پنوماتیک دو بوبین، معمولاً پورت‌های زیر وجود دارد:

• • پورت ورودی هوا (P)
  • پورت‌های خروجی به مصرف‌کننده (A و B)
  • پورت‌های اگزوز (R یا S)

• مسیر اگزوز : اگزوز نیز بخش مهمی از عملکرد شیر است. مسیر اگزوز وظیفه تخلیه هوای مصرف‌شده از سیلندر یا عملگر را بر عهده دارد. طراحی صحیح مسیر اگزوز باعث تخلیه سریع هوا، کاهش افت فشار و افزایش سرعت پاسخ سیستم می‌شود.در بررسی دقیق نحوه عملکرد شیر برقی پنوماتیک دو بوبین، توجه به مسیر اگزوز اهمیت زیادی دارد، زیرا هرگونه انسداد یا طراحی نامناسب می‌تواند باعث کاهش راندمان کل سیستم پنوماتیک شود.

نحوه عملکرد شیر برقی پنوماتیک دو بوبین

شیر برقی پنوماتیک دو بوبین یکی از پرکاربردترین قطعات پنوماتیک در سیستم‌های پنوماتیکی است. شناخت کافی از نحوه عملکرد شیر برقی پنوماتیک دو بوبین نقش مهمی در انتخاب مناسب، عیب‌یابی و افزایش طول عمر تجهیزات پنوماتیکی دارد. این نوع شیر به دلیل برخورداری از دو بوبین مجزا، قابلیت کنترل دقیق و حفظ موقعیت را بدون نیاز به جریان دائم برق فراهم می‌کند. در ادامه، عملکرد این شیر را در سه حالت اصلی بررسی می‌کنیم.

حالت بدون برق (وضعیت اولیه)

در حالت بدون برق، هیچ‌یک از بوبین‌ها در این نوع  شیر برقی پنوماتیک فعال نیستند. این وضعیت معمولاً به‌عنوان حالت اولیه شیر شناخته می‌شود.در شیر برقی دو بوبین، اسپول برخلاف مدل‌های تک بوبین، به حالت اولیه توسط  فنر بازگشتی بازنمی‌گردد، در نتیجه، اسپول در آخرین موقعیتی که قبل از قطع برق قرار داشته، باقی می‌ماند. این ویژگی باعث می‌شود شیر دو بوبین خاصیت حافظه‌دار داشته باشد.در این حالت، مسیر جریان هوا ثابت است و بسته به موقعیت اسپول، هوای فشرده یا به سمت ورودی جک هدایت می‌شود یا از آن تخلیه می‌گردد. به همین دلیل، حتی در صورت قطع کامل برق، جک پنوماتیک در موقعیت فعلی خود باقی می‌ماند. این موضوع یکی از مزایای کلیدی در نحوه عملکرد شیر برقی پنوماتیک دو بوبین محسوب می‌شود، به‌خصوص در سیستم‌هایی که ایمنی یا پایداری موقعیت اهمیت بالایی دارد.

فعال شدن بوبین اول

با ارسال سیگنال الکتریکی به بوبین اول، فرآیند کنترلی شیر وارد مرحله جدیدی می‌شود، با برق‌دار شدن بوبین اول، یک میدان مغناطیسی قوی در اطراف هسته بوبین ایجاد می‌شود. این میدان مغناطیسی نیروی لازم برای غلبه بر اصطکاک داخلی و فشار هوا را فراهم می‌کند. میدان مغناطیسی ایجاد شده باعث حرکت هسته متحرک بوبین شده  و در نهایت  موجب جابجایی اسپول به سمت مشخص می‌شود. با حرکت اسپول، آرایش داخلی شیر تغییر کرده و مسیر عبور هوای فشرده به‌طور کامل جابه‌جا می‌شود. این بخش از نحوه عملکرد شیر برقی پنوماتیک دو بوبین تعیین‌کننده جهت حرکت عملگر پنوماتیک است. در نتیجه تغییر مسیر، هوای فشرده به یک سمت از جک پنوماتیک وارد شده و سمت دیگر تخلیه می‌شود. این اختلاف فشار باعث حرکت پیستون جک در یک جهت مشخص (مثلاً باز شدن یا جلو رفتن) می‌گردد. پس از رسیدن جک به انتهای کورس، حتی با قطع برق بوبین اول، موقعیت جدید حفظ خواهد شد.

همان‌طور که بررسی شد، طرز کار شیر برقی پنوماتیک دو بوبین بر اساس تحریک متناوب دو بوبین، جابه‌جایی اسپول و تغییر مسیر جریان هوای فشرده انجام می‌شود؛ به همین دلیل این شیر می‌تواند آخرین وضعیت خود را حتی پس از قطع برق حفظ کند.

فعال شدن بوبین دوم

بوبین دوم وظیفه معکوس کردن عملکرد بوبین اول را بر عهده دارد و تکمیل‌کننده چرخه کنترلی شیر است. با فعال شدن بوبین دوم، میدان مغناطیسی جدیدی در سمت مقابل ایجاد می‌شود که اسپول را به موقعیت مخالف هدایت می‌کند. در این حالت، مسیرهای عبور هوا کاملاً معکوس می‌شوند؛ یعنی هوای فشرده به سمتی از جک هدایت می‌شود که قبلاً در حال تخلیه بوده است. پس از جابجایی اسپول و تغییر مسیر جریان، جک پنوماتیک در جهت مخالف حرکت می‌کند (مثلاً جمع شدن یا عقب رفتن). با قطع برق بوبین دوم نیز اسپول در همین وضعیت باقی می‌ماند. این تثبیت موقعیت بدون نیاز به برق دائم، یکی از مهم‌ترین تفاوت‌ها و مزایای اصلی در نحوه عملکرد شیر برقی پنوماتیک دو بوبین نسبت به شیرهای تک بوبین است.

چرا شیر برقی دو بوبین موقعیت خود را حفظ می‌کند؟

شیر برقی پنوماتیک دو بوبین به‌دلیل رفتار متفاوت آن نسبت به شیرهای تک بوبین، توجه بسیاری از مهندسان و طراحان را به خود جلب کرده است. یکی از مهم‌ترین ویژگی‌های این نوع شیر، حفظ موقعیت آخر اسپول حتی پس از قطع جریان برق است. در صورت قطع ناگهانی برق، وضعیت اسپول تغییر نمی‌کند، این نوع شیر به دلیل عدم داشتن فنربازگشتی ،اسپول تنها با نیروی مغناطیسی بوبین جابه‌جا می‌شود و پس از آن در همان موقعیت باقی می‌ماند، دلیل این اتفاق این است که طراحی اسپول به‌گونه‌ای است که بعد از تغییر وضعیت، نیاز به نیروی مخالف برای بازگشت دارد. بنابراین بدون تحریک بوبین دوم، هیچ تغییری در وضعیت آن رخ نمی‌دهد همچنین در نحوه عملکرد شیر برقی پنوماتیک دو بوبین، بوبین‌ها فقط در لحظه تغییر وضعیت فعال می‌شوند و نیازی به برق دائمی ندارند. ویژگی حفظ موقعیت در نحوه عملکرد شیر پنوماتیک دو بوبین مزیت‌های برای ما دارد که در ادامه به آن می‌پردازیم

• کاهش مصرف انرژی: چون بوبین‌ها فقط در زمان تغییر وضعیت برق مصرف می‌کنند و نیازی به تغذیه مداوم نیست و همین موارد باعث کاهش گرمای تولیدی و افزایش طول عمر بوبین خواهد شد.
• عدم تغییر موقعیت عملگر در قطع برق ناگهانی : در بسیاری از فرآیندهای صنعتی، تغییر ناگهانی موقعیت عملگر می‌تواند خطرناک یا پرهزینه باشد. این ویژگی یکی از دلایل اصلی محبوبیت این شیرها در صنایع حساس است.

مقایسه عملکرد کنترلی شیر برقی پنوماتیک تک بوبین و دو بوبین

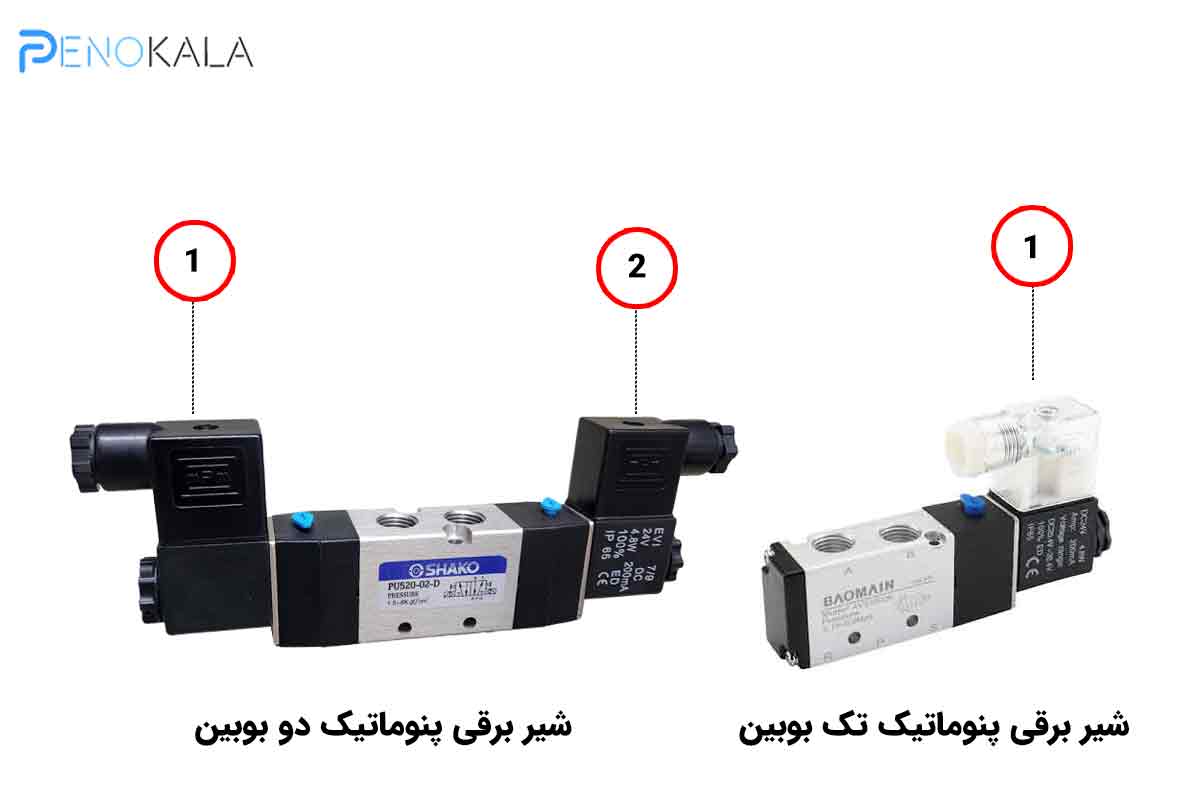

در شیر برقی پنوماتیک تک بوبین، تنها یک بوبین الکتریکی وجود دارد. با اعمال برق، شیر تغییر وضعیت می‌دهد و پس از قطع برق، به کمک فنر داخلی به حالت اولیه بازمی‌گردد. این نوع شیر ساده‌تر، اقتصادی‌تر و مناسب کاربردهایی است که بازگشت خودکار به حالت اولیه اهمیت دارد. در مقابل، شیر برقی پنوماتیک دو بوبین دارای دو بوبین مجزا است که هرکدام شیر را به یک وضعیت مشخص هدایت می‌کنند. در این مدل، با قطع برق، شیر در آخرین وضعیت باقی می‌ماند. نحوه عملکرد شیر برقی پنوماتیک دو بوبین به این صورت است که هر بوبین به‌صورت مستقل فرمان تغییر وضعیت را صادر می‌کند و نیازی به فنر بازگشت وجود ندارد. این ویژگی باعث می‌شود برای مدارهایی که حفظ موقعیت اهمیت دارد گزینه‌ای ایده‌آل باشد.

سوالات متداول درباره شیر برقی پنوماتیک دو بوبین

آیا شیر برقی دو بوبین بدون برق تغییر وضعیت می‌دهد؟

خیر. این شیر تنها با دریافت فرمان الکتریکی تغییر وضعیت می‌دهد و بدون برق در موقعیت قبلی باقی می‌ماند.

مصرف برق شیر برقی دو بوبین چقدر است؟

مصرف برق تنها در لحظه تغییر وضعیت است و پس از آن نیازی به تغذیه دائم ندارد.

آیا این نوع شیر برای سیستم‌های ایمن مناسب است؟

بله، به‌دلیل حفظ موقعیت در قطع برق، در بسیاری از سیستم‌های ایمنی ترجیح داده می‌شود.

تفاوت شیر برقی دو بوبین با شیر 5/3 چیست؟

شیر 5/3 دارای سه وضعیت است، در حالی که شیر دو بوبین معمولاً 5/2 بوده و دو وضعیت عملکردی دارد.

سخن پایانی

شیر برقی پنوماتیک دو بوبین با قابلیت حفظ موقعیت، کنترل پایدار و مصرف انرژی بهینه، یکی از بهترین گزینه‌ها برای سیستم‌های اتوماسیون صنعتی پیشرفته به‌شمار می‌رود. اگر در طراحی یا بهینه‌سازی مدار پنوماتیک خود به ایمنی، دقت و اطمینان عملکرد اهمیت می‌دهید، انتخاب این نوع شیر می‌تواند نقش تعیین‌کننده‌ای در موفقیت پروژه شما داشته باشد. همچنین آشنایی با طرز کار شیر برقی پنوماتیک دو بوبین باعث می‌شود انتخاب، نصب و عیب‌یابی آن با دقت بیشتری انجام شود.
