نقشه شیر برقی پنوماتیک چیست و چرا مهم است؟

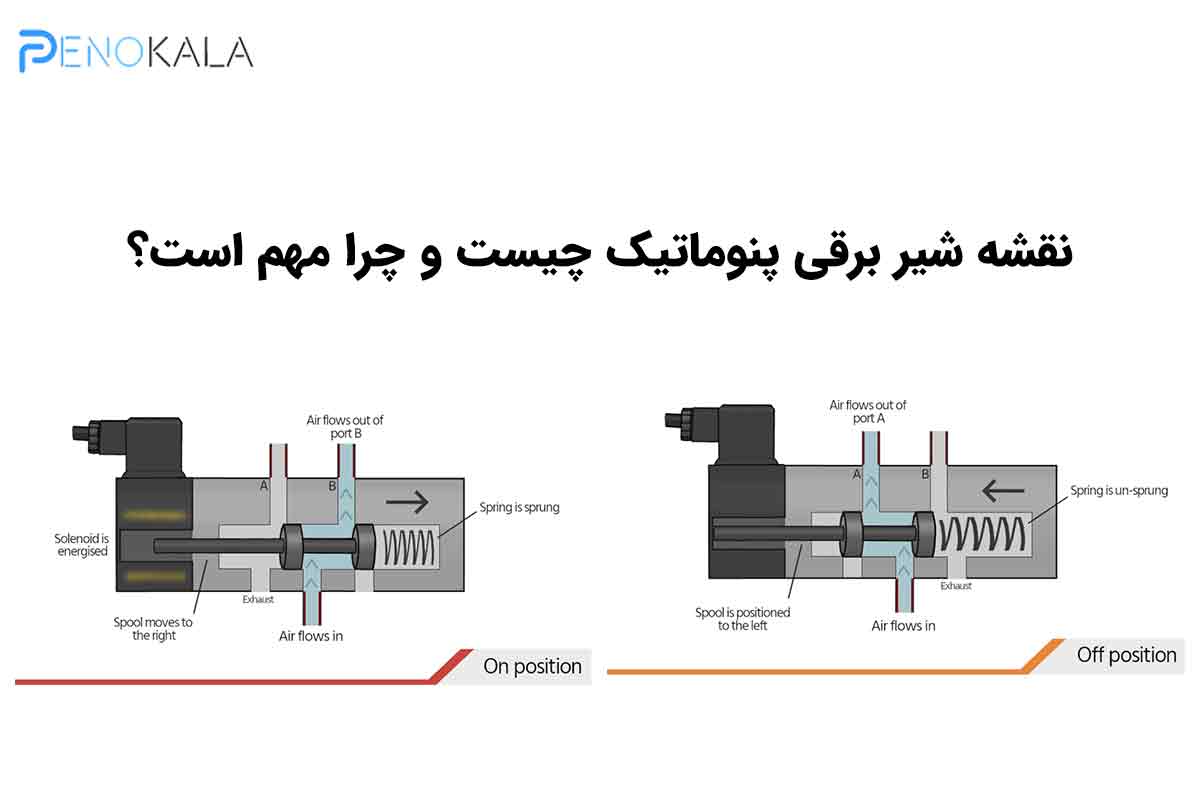

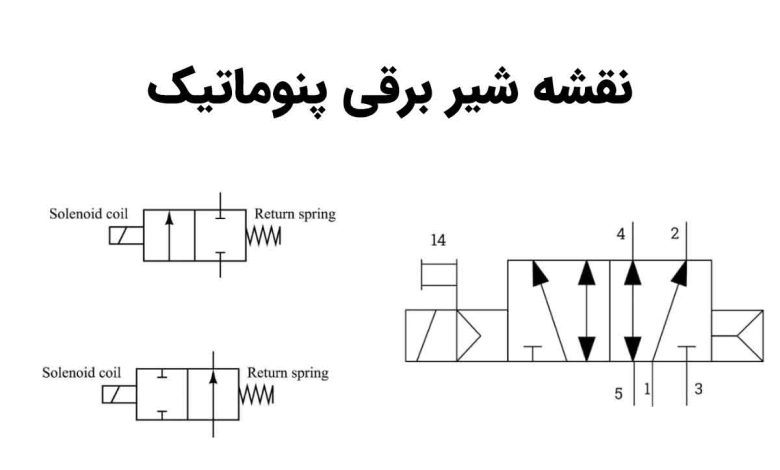

نقشه شیر برقی پنوماتیک در واقع زبان مشترک میان طراح، برق‌کار و تکنسین مکانیک است. هر سیستم پنوماتیکی از قطعات متعددی مانند شیرها، عملگرها، شیلنگ‌ها و واحد مراقبت تشکیل می‌شود و بدون وجود یک نقشه استاندارد، ارتباط این اجزا قابل درک نخواهد بود. نقشه به ما نشان می‌دهد هوا از کدام پورت وارد می‌شود، در چه شرایطی مسیر آن تغییر می‌کند و فرمان الکتریکی چگونه به حرکت مکانیکی تبدیل می‌شود. در محیط‌های صنعتی ایران، بسیاری از توقف‌های خط تولید به دلیل نصب اشتباه شیر برقی رخ می‌دهد. وقتی نقشه وجود داشته باشد، تکنسین می‌تواند پیش از سیم‌کشی یا لوله‌کشی، مسیر دقیق عملکرد را روی کاغذ بررسی کند. این موضوع باعث کاهش خطا، صرفه‌جویی در زمان راه‌اندازی و کاهش هزینه تعمیرات می‌شود. تفاوت اصلی میان نقشه مکانیکی و الکتریکی در نوع اطلاعات است. نقشه مکانیکی بیشتر به مسیر هوا، پورت‌ها و وضعیت اسپول می‌پردازد، در حالی‌که نقشه الکتریکی ولتاژ بوبین، نحوه اتصال به PLC یا رله و نوع حفاظت را مشخص می‌کند. یک نقشه کامل معمولاً ترکیبی از هر دو بخش است تا نصاب بتواند هم مدار فرمان و هم مدار قدرت را به‌درستی پیاده کند. اهمیت دیگر نقشه شیر برقی پنوماتیک در مستندسازی سیستم است. در کارخانه‌هایی مانند صنایع غذایی، خودروسازی و بسته‌بندی که در ایران بسیار رایج هستند، هر تغییر در خط تولید باید قابل پیگیری باشد. نقشه استاندارد کمک می‌کند در زمان تعویض قطعه یا توسعه خط، نیازی به آزمون و خطا نباشد. همچنین نقشه مبنای انتخاب قطعات است. از روی آن می‌توان فهمید شیر موردنیاز 3/2 است یا 5/2، تک بوبین باشد یا دو بوبین، و چه دبی و فشاری لازم است. بدون نقشه، خرید تجهیزات اغلب سلیقه‌ای انجام می‌شود و نتیجه آن ناسازگاری قطعات است. در نهایت باید گفت نقشه تنها یک تصویر نیست؛ بلکه منطق عملکرد کل سیستم پنوماتیک است. هر کسی که قصد کار حرفه‌ای با تجهیزات پنوماتیک دارد، پیش از هر اقدامی باید خواندن نقشه شیر برقی پنوماتیک را بیاموزد. این مهارت پایه‌ای‌ترین ابزار برای ورود به دنیای اتوماسیون صنعتی محسوب می‌شود.

اجزای اصلی در نقشه شیر برقی

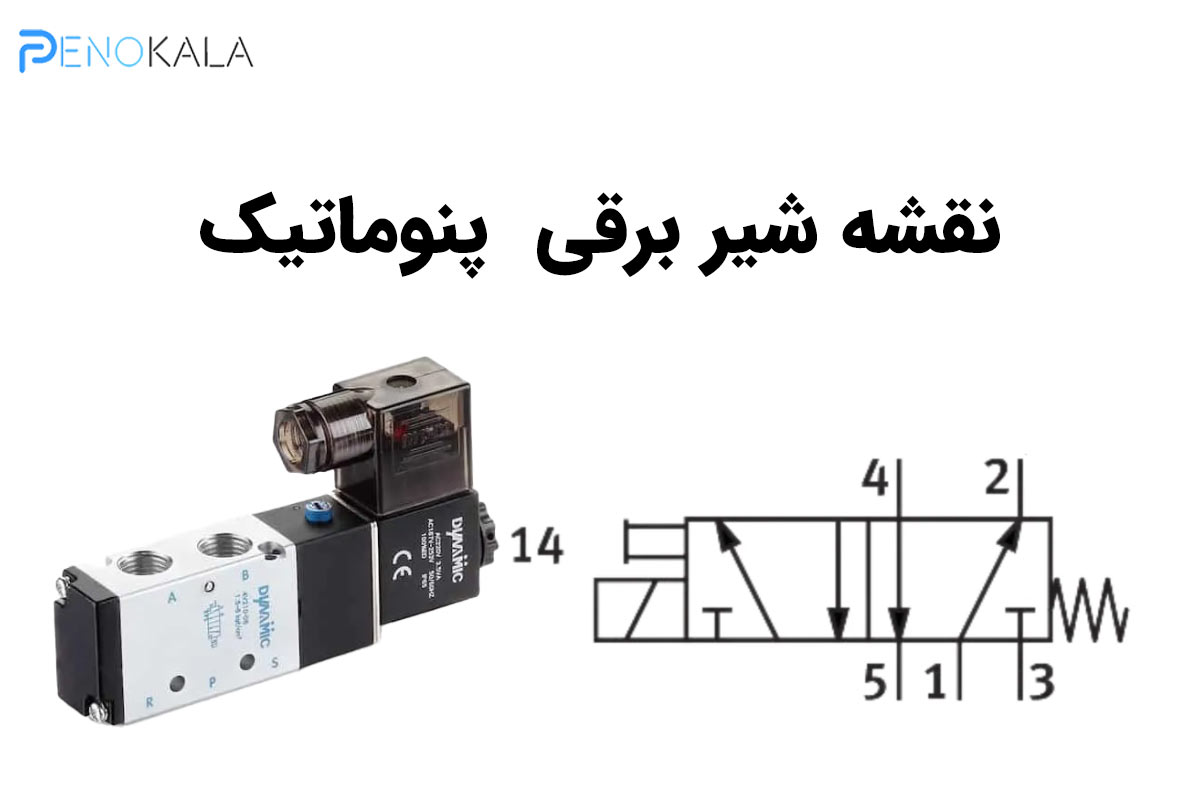

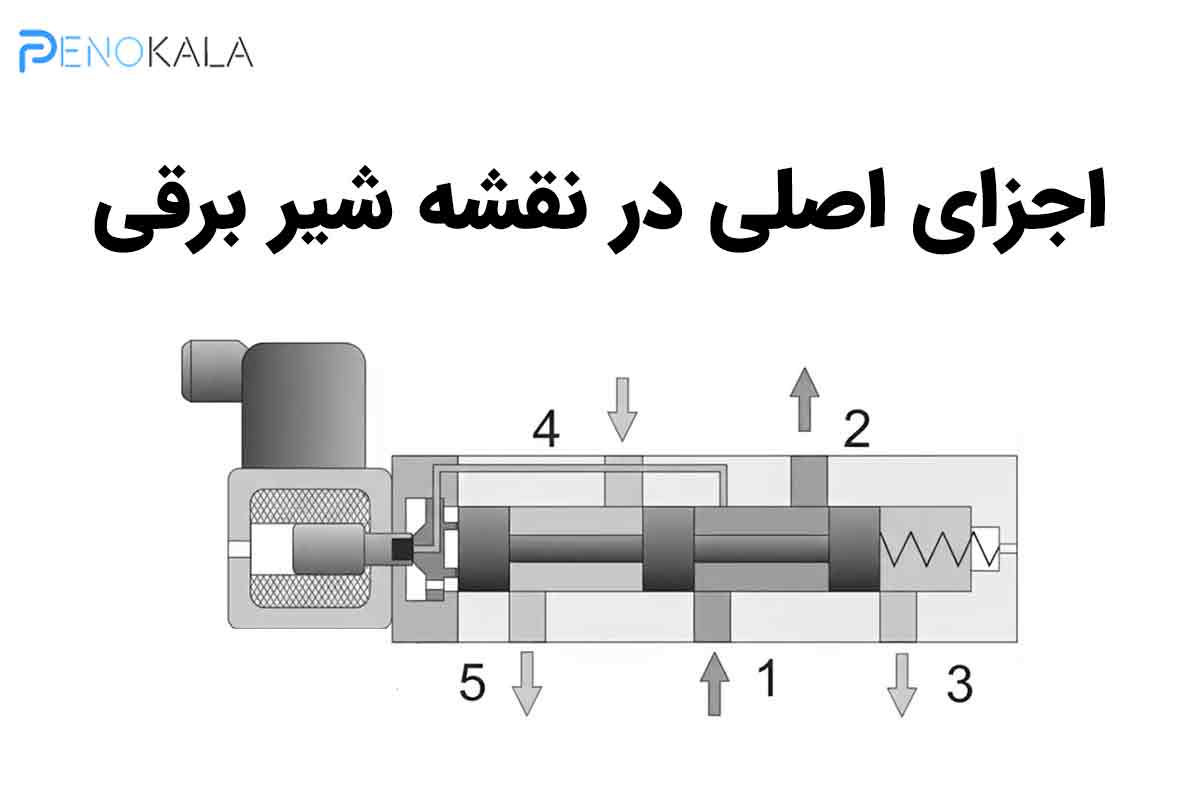

برای درک صحیح نقشه شیر برقی پنوماتیک ابتدا باید با اجزایی که در آن نمایش داده می‌شوند آشنا شویم. مهم‌ترین بخش، پورت‌ها هستند که با اعداد 1 تا 5 مشخص می‌شوند. پورت 1 معمولاً ورودی هوای فشرده، پورت‌های 2 و 4 خروجی به سمت جک، و پورت‌های 3 و 5 مسیر تخلیه یا اگزوز هستند. ترتیب این اعداد بر اساس استاندارد ISO تعریف شده و در اغلب برندها یکسان است. بخش بعدی بوبین (Coil) است که با دریافت ولتاژ الکتریکی میدان مغناطیسی ایجاد کرده و اسپول را جابه‌جا می‌کند. در نقشه، بوبین با نماد یک مستطیل کوچک یا شکل سیم‌پیچ نشان داده می‌شود. نوع بوبین می‌تواند 24 ولت DC، 220 ولت AC یا ولتاژهای خاص باشد که این موضوع در کنار نماد نوشته می‌شود. اسپول قلب مکانیکی شیر است. این قطعه با حرکت خود مسیر عبور هوا را تغییر می‌دهد. در نقشه معمولاً دو یا سه مربع کنار هم وضعیت‌های مختلف اسپول را نمایش می‌دهند. هر مربع نشان‌دهنده یک حالت کاری شیر است. فنر برگشت نیز از اجزای کلیدی است که در شیرهای تک بوبین دیده می‌شود. فنر باعث می‌شود پس از قطع برق، اسپول به حالت اولیه بازگردد. نماد آن به صورت یک مارپیچ کوچک در کنار بلوک نقشه قرار می‌گیرد. علاوه بر این‌ها، نمادهای استاندارد ISO برای نمایش مسیر هوا، بسته بودن مسیر، تخلیه و اتصال سریع استفاده می‌شوند. آشنایی با این نمادها شرط اصلی فهم نقشه شیر برقی پنوماتیک است.

جدول نمادهای رایج ISO

با شناخت این اجزا، نقشه از یک تصویر پیچیده به زبانی قابل فهم تبدیل می‌شود. هر تکنسین قبل از ورود به مرحله سیم‌کشی باید بتواند تک‌تک این نمادها را روی نقشه تشخیص دهد.

مدار شیر برقی پنوماتیک چگونه کار می‌کند؟

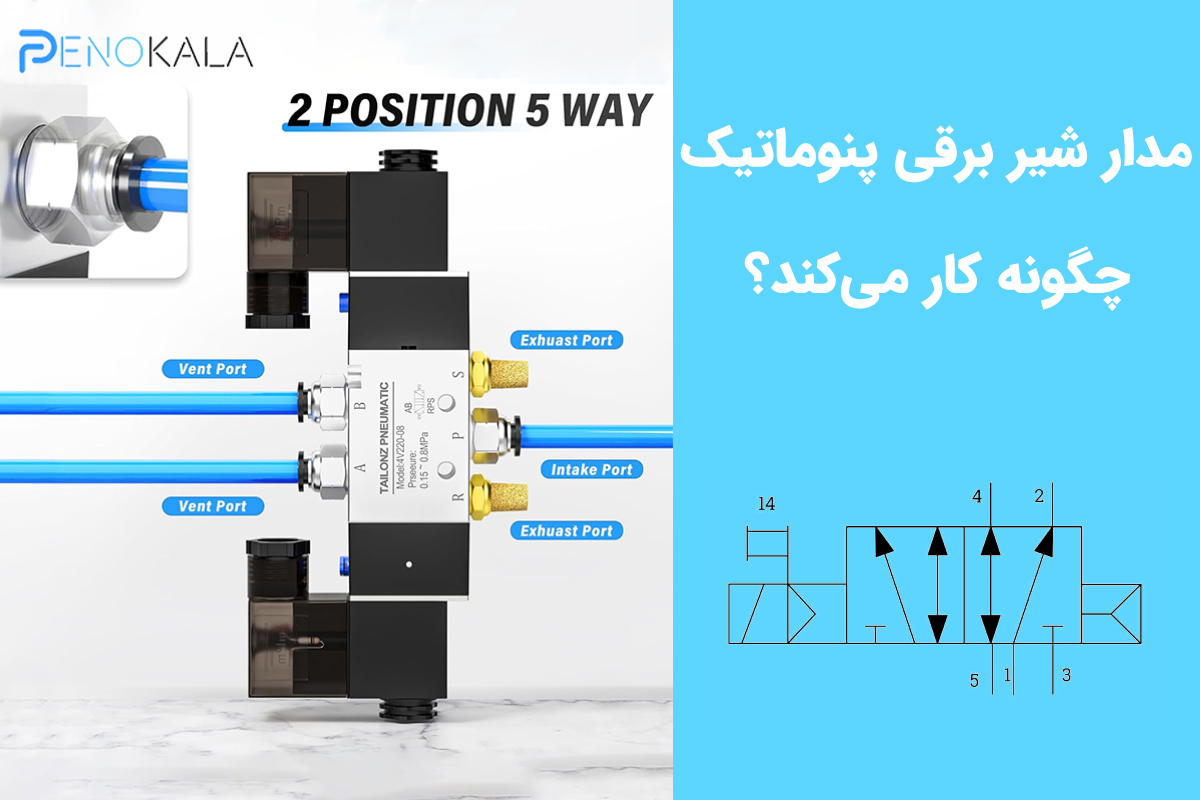

عملکرد مدار بر پایه سه بخش اصلی است: مسیر هوا، فرمان الکتریکی و بخش کنترلی مانند رله یا PLC در نقشه شیر برقی پنوماتیک؛ ابتدا مسیر هوا بررسی می‌شود. هوای فشرده از واحد مراقبت وارد پورت 1 می‌گردد و بسته به وضعیت اسپول به یکی از خروجی‌ها هدایت می‌شود. اگر شیر 5/2 باشد، جک دوطرفه می‌تواند حرکت رفت و برگشت انجام دهد. فرمان الکتریکی از طریق بوبین صادر می‌شود. وقتی ولتاژ به بوبین برسد، میدان مغناطیسی ایجاد و اسپول جابه‌جا می‌شود. این جابه‌جایی تنها چند میلی‌ثانیه طول می‌کشد اما نتیجه آن تغییر کامل مسیر هوا است. در نقشه، این ارتباط با خط‌ چین میان بوبین و بلوک مکانیکی نشان داده می‌شود. در سیستم‌های حرفه‌ای، بوبین مستقیماً به کلید وصل نمی‌شود بلکه یک رله یا PLC در میان قرار می‌گیرد، PLC با دریافت سیگنال از سنسورها تصمیم می‌گیرد چه زمانی شیر فعال شود. بنابراین نقشه شیر برقی پنوماتیک معمولاً بخشی به نام مدار فرمان دارد که شامل فیوز، کلید، رله و منبع تغذیه است. برای مثال در یک مدار ساده، با فشردن شستی استارت، رله فعال شده و ولتاژ 24 ولت به بوبین می‌رسد. جک پنوماتیک جلو می‌رود و پس از برخورد به میکروسوئیچ، فرمان برگشت صادر می‌شود. تمام این مراحل به‌صورت نمادین در نقشه دیده می‌شود و تکنسین می‌تواند قبل از اجرا منطق کار را شبیه‌سازی ذهنی انجام دهد. درک این فرآیند کمک می‌کند هنگام عیب‌یابی بدانیم مشکل از کجاست: نبود هوا، خرابی بوبین یا خطای مدار فرمان. بنابراین نقشه تنها برای نصب نیست، بلکه ابزار اصلی نگهداری و تعمیرات نیز به شمار می‌آید.

آموزش نقشه خوانی شیر برقی پنوماتیک گام به گام

گام اول: تشخیص نوع شیر
از روی تعداد مربع‌ها و پورت‌ها می‌فهمیم شیر 3/2 است یا 5/2. به عنوان مثال اگر پنج پورت و دو مربع داشت، رایج‌ترین نوع یعنی 5/2 است که برای جک‌های دوطرفه استفاده می‌شود.

گام دوم: تشخیص حالت نرمال

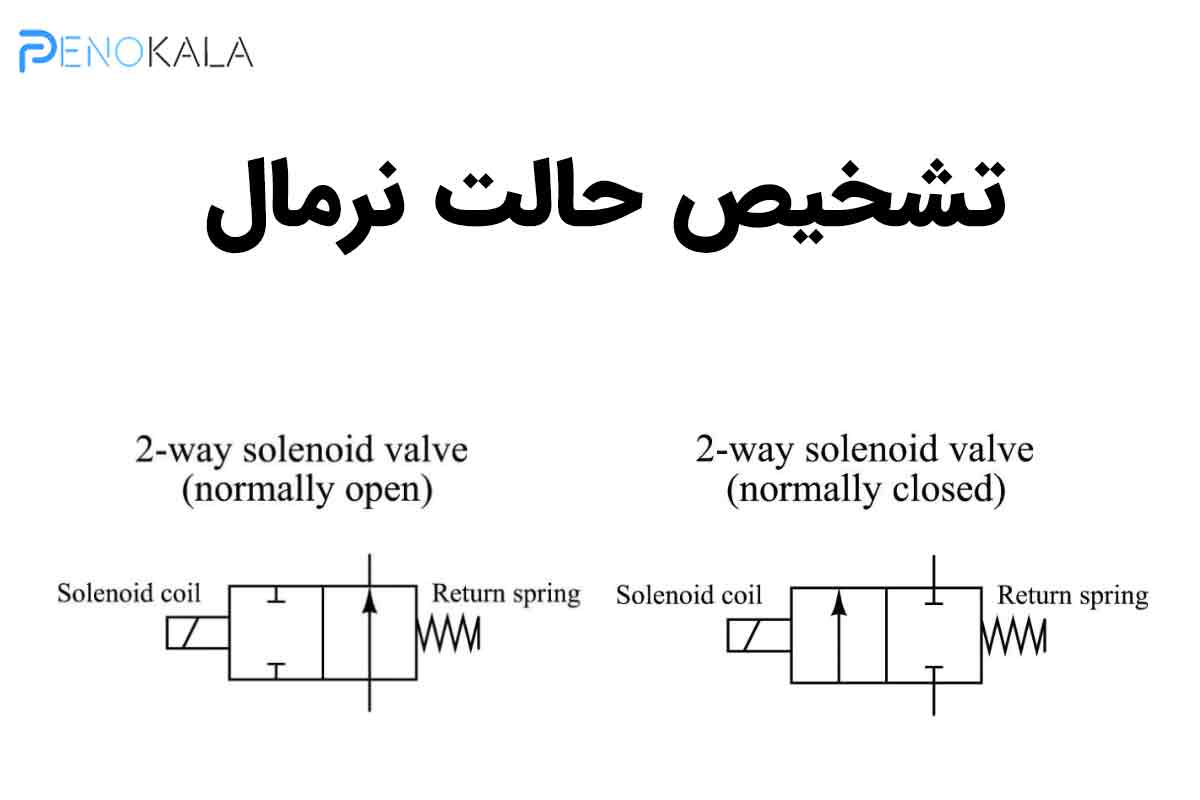

حالتی که بدون برق فعال است، حالت نرمال نام دارد. به عنوان مثال در شیر 3/2 اگر ورودی به خروجی متصل باشد نرمالی باز (NO)  و اگر ورودی در نقشه بسته باشد، نرمالی بسته یا (NC) نام دارد

گام سوم: بررسی جهت جریان
فلش‌های داخل مربع‌ها مسیر هوا را نشان می‌دهند. با دنبال کردن آن‌ها می‌توان فهمید هنگام تحریک بوبین، کدام پورت به کدام متصل می‌شود.

گام چهارم: تک بوبین یا دو بوبین
اگر در دو طرف نقشه نماد بوبین باشد، شیر دو بوبین است و با قطع برق در همان وضعیت باقی می‌ماند. این موضوع برای ایمنی بسیار مهم است.

گام پنجم: خواندن شماره پورت‌ها
شماره‌گذاری 1 تا 5 راهنمای لوله‌کشی است. اشتباه در این بخش رایج‌ترین خطای نصب محسوب می‌شود.

با انجام این پنج گام، حتی یک فرد تازه‌کار می‌تواند منطق کلی نقشه را درک کند. پیشنهاد می‌شود ابتدا روی نقشه‌های ساده تمرین و سپس به سراغ مدارهای ترکیبی بروید.

مدار فرمان شیر برقی پنوماتیک

مدار فرمان بخشی از نقشه است که نحوه تغذیه بوبین را مشخص می‌کند. در این قسمت سیم فاز و نول، کلیدها، فیوز و تجهیزات کنترلی رسم می‌شوند. برای ایمنی، همیشه یک فیوز مینیاتوری در ابتدای مسیر قرار می‌گیرد تا در صورت اتصال کوتاه از سوختن بوبین جلوگیری شود. ولتاژهای رایج در ایران 24 ولت DC برای سیستم‌های صنعتی و 220 ولت AC برای کاربردهای ساده‌تر است. انتخاب ولتاژ باید بر اساس نقشه شیر برقی پنوماتیک و مشخصات دستگاه انجام شود. استفاده از ولتاژ اشتباه می‌تواند در چند ثانیه بوبین را بسوزاند. در بسیاری از تابلوها، فرمان از PLC می‌آید. خروجی PLC ابتدا به رله میانی و سپس به بوبین متصل می‌شود. این روش باعث حفاظت بیشتر و امکان تعویض سریع قطعه می‌گردد. نمونه یک دیاگرام واقعی شامل: منبع تغذیه 24V، فیوز 2 آمپر، شستی استارت، رله، بوبین شیر و چراغ سیگنال است. چنین نقشه‌ای به تکنسین اجازه می‌دهد بدون حدس و گمان سیم‌کشی را انجام دهد.

اشتباهات رایج در نقشه خوانی

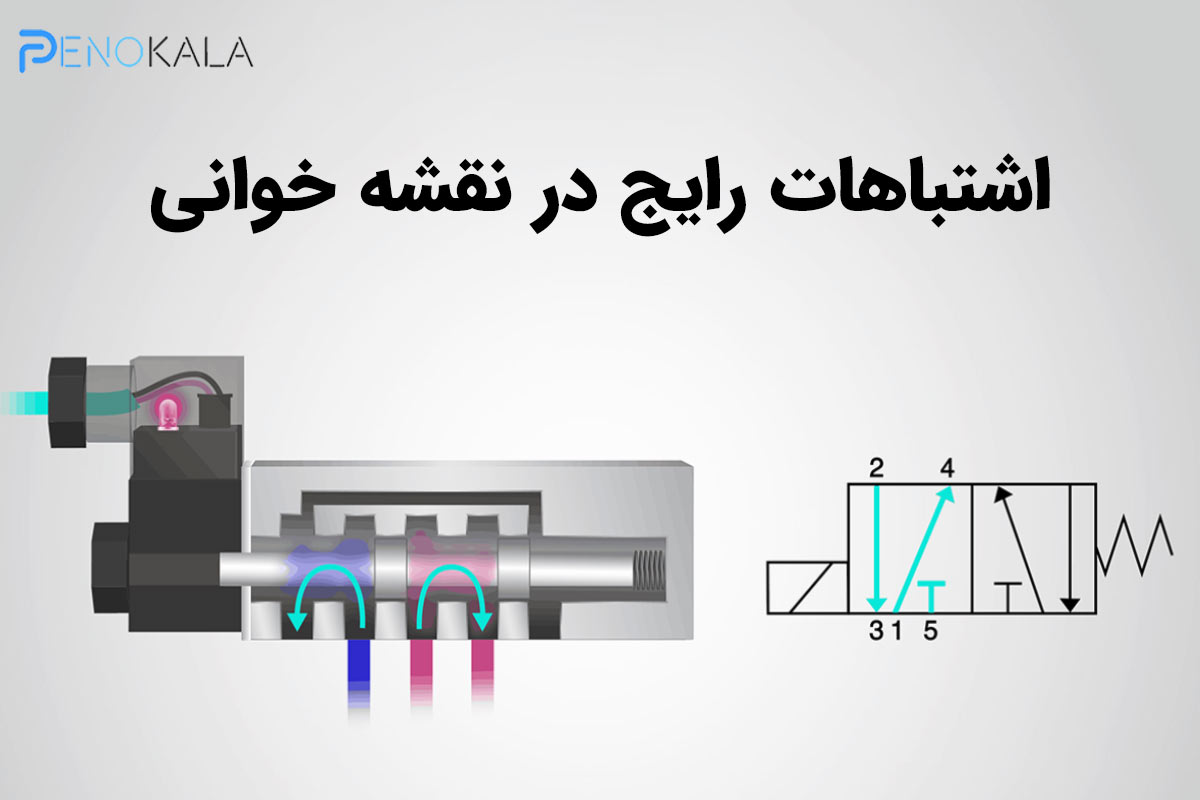

بیشترین خطا جابجایی پورت‌ها است؛ مثلاً اتصال ورودی هوا به پورت 3 به جای 1. این اشتباه باعث می‌شود شیر کاملاً برعکس عمل کند. خطای دوم انتخاب ولتاژ اشتباه بوبین است. بسیاری از کاربران بدون توجه به نقشه، بوبین 220 را به منبع 24 وصل می‌کنند و تصور می‌کنند شیر خراب است. مشکل سوم بی‌توجهی به وضعیت وسط شیر در مدل‌های 5/3 است که می‌تواند باعث قفل شدن جک شود. راه‌حل عملی این است که پیش از نصب، یک بار نقشه را روی میز بررسی کرده و حتی مسیرها را با ماژیک رنگی دنبال کنیم. داشتن چک لیست نصب بر اساس نقشه شیر برقی پنوماتیک خطا را به حداقل می‌رساند.

سوالات متداول (FAQ)

1. نقشه شیر برقی پنوماتیک 5/2 چگونه خوانده می‌شود؟
   با تشخیص پنج پورت و دو وضعیت، سپس بررسی مسیر فلش‌ها در هر وضعیت و تطبیق آن با حرکت جک.
2. تفاوت مدار فرمان و مدار قدرت چیست؟
   مدار فرمان بخش الکتریکی کنترل بوبین است؛ مدار قدرت همان مسیر هوای فشرده داخل شیر می‌باشد.
3. آیا بدون نقشه می‌توان نصب کرد؟
   امکان‌پذیر است اما احتمال خطا و آسیب به تجهیزات بسیار زیاد خواهد بود.
4. چرا شیر بعد از قطع برق برنمی‌گردد؟
   احتمال دو بوبین بودن شیر یا گیر مکانیکی اسپول وجود دارد که از روی نقشه قابل تشخیص است.
5. شماره پورت‌ها همیشه یکسان است؟
   بله طبق استاندارد ISO در اغلب برندها ثابت است مگر در مدل‌های خاص.
6. برای اتصال به PLC چه نکته‌ای مهم است؟
   تطبیق ولتاژ خروجی PLC با ولتاژ بوبین که باید دقیقاً در نقشه شیر برقی پنوماتیک ذکر شده باشد.
