سیستم کنترل پنوماتیک چیست؟ | اصول کنترل، طراحی مدار و کاربردهای صنعتی
اگر تا امروز با خطوط تولید، ماشینآلات صنعتی یا سیستمهای اتوماسیون سروکار داشتهاید، احتمالاً نام سیستم کنترل پنوماتیک بارها به گوشتان خورده است؛ اما واقعاً این سیستم چگونه کار میکند و چرا هنوز یکی از ستونهای اصلی کنترل صنعتی محسوب میشود؟ دنیای پنوماتیک فقط به چند شیر پنوماتیک و جک پنوماتیک محدود نمیشود، بلکه ترکیبی هوشمندانه از اصول فیزیک، منطق کنترلی و طراحی مدار است که در صنایع مختلف مانند بستهبندی و خودروسازی گرفته تا خطوط مونتاژ دقیق نقش حیاتی ایفا میکند.برای یک مهندس مکانیک یا مکاترونیک، درک عمیق سیستم کنترل پنوماتیک به معنای توانایی تحلیل رفتار سیستم، طراحی مدارهای قابلاعتماد و انتخاب درست تجهیزات است. از سوی دیگر، تکنسینها و اپراتورهای خط تولید با دانستن منطق عملکرد این سیستمها میتوانند عیبیابی سریعتر و بهرهوری بالاتری داشته باشند. حتی دانشجویان و خریداران صنعتی نیز بدون شناخت اصول کنترل پنوماتیک، در انتخاب یا پیادهسازی یک سیستم کارآمد دچار چالش خواهند شد.در این مقاله، بهصورت کاربردی و مهندسی بررسی میکنیم که سیستم کنترل پنوماتیک چیست، اصول کنترل آن چگونه تعریف میشود، طراحی مدارهای پنوماتیکی چه نکاتی دارد و این سیستمها در صنعت چه کاربردهای کلیدیای دارند. اگر به دنبال یادگیری عمیقتر، تصمیمگیری دقیقتر و اجرای حرفهایتر هستید، ادامه این مطلب دقیقاً برای شما نوشته شده است.
مطالبی که در این مقاله با آن آشنا میشوید
سیستم کنترل پنوماتیک چیست؟
سیستم کنترل پنوماتیک به مجموعهای از تجهیزات، اجزا و منطقهای کنترلی گفته میشود که با استفاده از هوای فشرده، فرآیندها و حرکتها را بهصورت هدفمند، قابلپیشبینی و کنترلشده هدایت میکند. در این سیستم، تمرکز اصلی نه صرفاً بر تولید نیرو، بلکه بر کنترل دقیق زمان، جهت، سرعت و توالی عملکرد اجزا است. به همین دلیل، سیستم کنترل پنوماتیک را باید فراتر از یک سیستم انتقال انرژی دانست و آن را بهعنوان یک راهکار کنترلی در اتوماسیون صنعتی بررسی کرد.
در یک تعریف کوتاه و متمرکز بر مفهوم کنترل، میتوان گفت:
سیستم کنترل پنوماتیک، روشی برای مدیریت و فرماندهی حرکتها و عملیات مکانیکی با استفاده از هوای فشرده و منطق کنترلی است. این تعریف، تفاوت اصلی نگاه کنترلی را با تعریف عمومی پنوماتیک نشان میدهد؛ جایی که کنترل، تصمیمگیری و واکنش به شرایط مختلف اهمیت پیدا میکند.در تعریف عمومی پنوماتیک، معمولاً به استفاده از هوای فشرده برای ایجاد حرکت یا نیرو اشاره میشود؛ مانند حرکت یک جک یا باز و بسته شدن یک شیر. اما در سیستم کنترل پنوماتیک، سؤال اصلی این نیست که «حرکت انجام شود یا نه»، بلکه این است که چه زمانی، با چه سرعتی، در چه جهتی و تحت چه شرایطی این حرکت انجام شود. این نگاه کنترلی باعث میشود اجزایی مانند شیرهای کنترلی، سنسورها، تایمرها و حتی کنترلرهای منطقی نقش کلیدی پیدا کنند.تفاوت دیگر نگاه کنترلی با تعریف عمومی پنوماتیک، در قابلیت برنامهریزی و هماهنگی بین اجزا است. در یک سیستم کنترل پنوماتیک، چندین عملگر میتوانند بر اساس یک توالی مشخص و وابسته به شرایط محیطی یا فرمان اپراتور عمل کنند. این ویژگی، سیستم را از یک ساختار ساده مکانیکی به یک سیستم هوشمند و قابل توسعه تبدیل میکند.سیستم کنترل پنوماتیک بهدلیل سادگی طراحی، ایمنی بالا، هزینه نگهداری پایین و سرعت پاسخ مناسب، یکی از پرکاربردترین روشهای کنترل در خطوط تولید، ماشینآلات صنعتی و سیستمهای اتوماسیون محسوب میشود. درک صحیح تفاوت بین پنوماتیک بهعنوان منبع نیرو و سیستم کنترل پنوماتیک بهعنوان ابزار تصمیمگیری و فرماندهی، نقش مهمی در انتخاب و طراحی بهینه این سیستمها دارد.
در سیستمهای کنترل پنوماتیک، سنسور جک پنوماتیک موقعیت پیستون را تشخیص میدهد و زمان اجرای حرکتها را مشخص میکند.

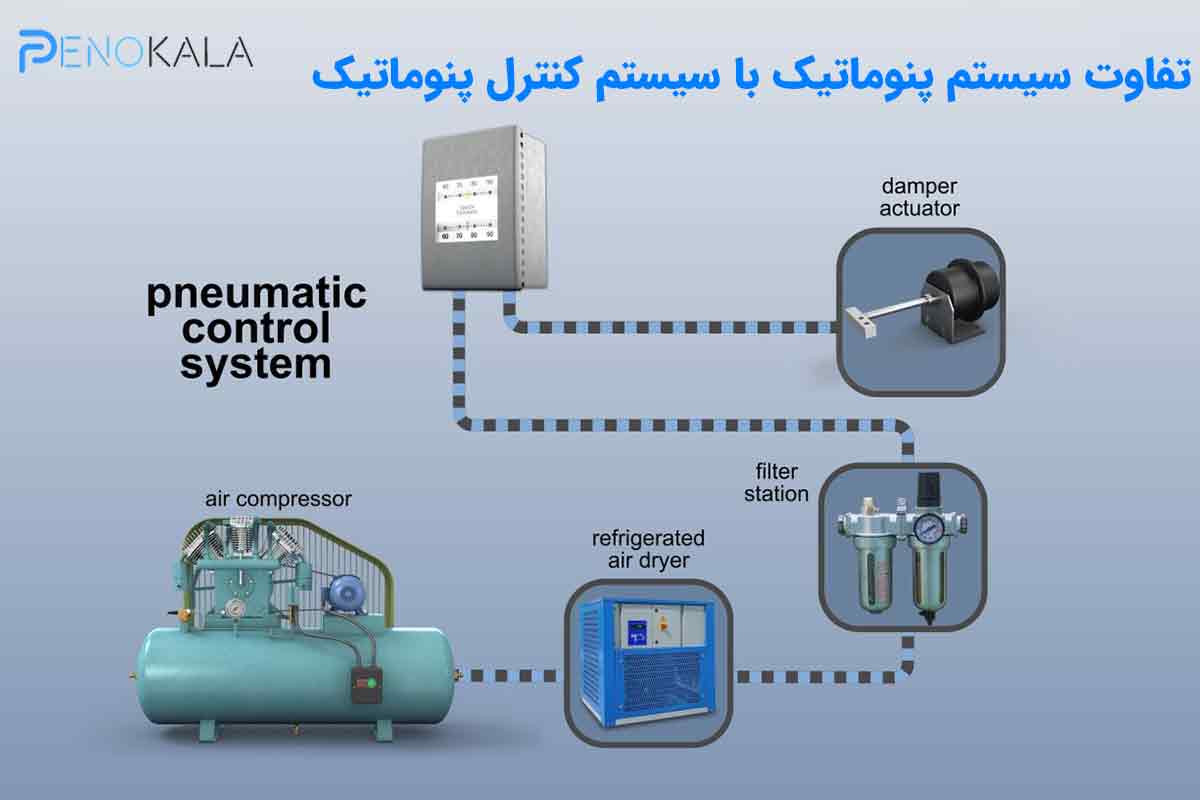

تفاوت سیستم پنوماتیک با سیستم کنترل پنوماتیک
در نگاه اول، بسیاری از افراد تصور میکنند هر سیستمی که با هوای فشرده کار میکند، بهطور خودکار یک سیستم کنترلی محسوب میشود. اما در واقع، تفاوت سیستم پنوماتیک با سیستم کنترل پنوماتیک دقیقاً از همینجا شروع میشود. همه سیستمهای پنوماتیک الزاماً «کنترلپذیر» نیستند و نقش تصمیمگیری در آنها یکسان تعریف نشده است.سیستم پنوماتیک بهطور ساده مجموعهای از اجزا مانند کمپرسور، قطعات شیر پنوماتیک، سیلندرها و شیلنگ پنوماتیک است که وظیفه انتقال و تبدیل انرژی هوای فشرده به حرکت مکانیکی را بر عهده دارند. در این نوع سیستم، عملکردها معمولاً ثابت، تکرارشونده و وابسته به ورودی مستقیم اپراتور هستند. به بیان دیگر، سیستم واکنشی است، نه تحلیلی.اما سیستم کنترل پنوماتیک یک سطح بالاتر از همین ساختار پایه محسوب میشود. در اینجا علاوه بر اجزای مکانیکی، المانهای کنترلی مانند سنسورها، شیرهای برقی، تایمرها، PLC یا کنترلرهای منطقی وارد عمل میشوند. این سیستمها قادرند وضعیت را تشخیص دهند، تصمیم بگیرند و بر اساس شرایط مختلف، فرمانهای متفاوتی صادر کنند.
چرا همه سیستمهای پنوماتیک «کنترلی» نیستند؟
دلیل اصلی این موضوع، نبودِ عنصر تصمیمگیری است. در بسیاری از خطوط ساده، یک سیلندر فقط با فشردن یک شستی حرکت میکند و پس از رها شدن، به حالت اولیه بازمیگردد. این عملکرد اگرچه پنوماتیکی است، اما هیچ منطق کنترلی در آن وجود ندارد. نه شرایط بررسی میشود، نه توالی هوشمندانهای تعریف شده است.کنترل زمانی معنا پیدا میکند که سیستم بتواند بر اساس دادههای ورودی، رفتار خود را تغییر دهد. اینجاست که تفاوت واقعی نمایان میشود.
مثال واقعی از خط تولید:
فرض کنید در یک خط بستهبندی، سیلندری وظیفه هلدادن محصول داخل کارتن را دارد. اگر این سیلندر بدون توجه به حضور یا عدم حضور محصول عمل کند، تنها یک سیستم پنوماتیک ساده داریم. اما اگر سنسور تشخیص محصول اضافه شود و سیلندر فقط زمانی حرکت کند که محصول دقیقاً در جای خود قرار گرفته باشد، آن سیستم به یک سیستم کنترل پنوماتیک تبدیل شده است.
نقش تصمیمگیری و فرمان
هسته اصلی سیستم کنترل پنوماتیک، تصمیمگیری است. این تصمیمگیری میتواند ساده (بر اساس یک سنسور) یا پیچیده (بر اساس چند ورودی و منطق برنامهریزیشده) باشد. فرمانها دیگر دستی و تصادفی نیستند، بلکه هدفمند، دقیق و قابل تکرارند. همین ویژگی باعث افزایش ایمنی، بهرهوری و کاهش خطا در صنایع مدرن میشود.
اجزای سیستم کنترل پنوماتیک
سیستم کنترل پنوماتیک یکی از پرکاربردترین روشها برای فرماندهی و کنترل حرکت در خطوط صنعتی، ماشینآلات اتوماسیون و تجهیزات تولیدی است. آنچه این سیستمها را از یک مدار ساده هوای فشرده متمایز میکند، بخش کنترل آنهاست؛ جایی که تصمیمگیری، قطع و وصل، تنظیم سرعت و جهت حرکت انجام میشود. شناخت دقیق اجزای کنترلی سیستم کنترل پنوماتیک، نقش مهمی در طراحی بهینه، عیبیابی سریع و افزایش بهرهوری مدار دارد.
در ادامه، مهمترین اجزای مرتبط با کنترل در این سیستمها را بررسی میکنیم.
کنترلر پنوماتیک
کنترلر پنوماتیک مغز تصمیمگیرنده در سیستم کنترل پنوماتیک محسوب میشود. این بخش وظیفه دریافت سیگنالها، تحلیل شرایط و ارسال فرمان مناسب به سایر اجزای مدار را بر عهده دارد. کنترلرها میتوانند کاملاً پنوماتیکی باشند یا بهصورت ترکیبی با سیستمهای الکتروپنوماتیک کار کنند. در مدارهای پنوماتیکی کلاسیک، کنترلرها اغلب از طریق منطق هوایی (Logic Pneumatic) عمل میکنند؛ یعنی با ترکیب فشار هوا، تاخیر زمانی و مسیرهای مختلف، فرآیند کنترل اجرا میشود. این نوع کنترلرها در محیطهایی که ایمنی بالا و عدم استفاده از برق اهمیت دارد، بسیار کاربردی هستند. کنترلر پنوماتیک نقش کلیدی در هماهنگی بین ورودیها و خروجیها دارد و بدون آن، سیستم عملاً فاقد قابلیت کنترل هوشمند خواهد بود.
شیرهای کنترلی
شیرهای کنترلی یکی از حیاتیترین اجزای سیستم کنترل پنوماتیک به شمار میروند. این شیرها مسئول هدایت، قطع و وصل و تغییر مسیر جریان هوا هستند و مستقیماً رفتار اکچویتورها را تعیین میکنند. انتخاب صحیح شیر کنترلی، تأثیر مستقیمی بر دقت عملکرد، سرعت پاسخ و ایمنی مدار دارد. شیرهای کنترلی بسته به نوع فرمان، میتوانند دستی، پنوماتیکی، مکانیکی یا برقی باشند. همچنین از نظر تعداد راهها و وضعیتها تنوع بالایی دارند که هرکدام کاربرد مشخصی در مدار کنترل دارند. برای آشنایی کامل با ساختار، انواع و کاربرد این تجهیزات، پیشنهاد میشود مقاله آموزش انواع شیر پنوماتیک را مطالعه کنید تا انتخاب دقیقتری در طراحی سیستم کنترل پنوماتیک داشته باشید.
سنسورها و سوئیچها
در سیستم کنترل پنوماتیک، سنسورها و سوئیچها نقش چشم و گوش سیستم را ایفا میکنند. این اجزا وضعیتهای مختلف مانند موقعیت پیستون، فشار هوا یا رسیدن به انتهای کورس را تشخیص داده و سیگنال لازم را به کنترلر ارسال میکنند.سوئیچهای پنوماتیکی و سنسورهای موقعیت، امکان اجرای توالیهای دقیق حرکتی را فراهم میکنند. بدون استفاده از این اجزا، کنترل سیستم بهصورت کور انجام میشود و دقت عملکرد بهشدت کاهش مییابد.سنسورها باعث میشوند سیستم کنترل پنوماتیک واکنشپذیر باشد و بتواند بر اساس شرایط واقعی مدار تصمیمگیری کند، نه صرفاً بر اساس یک فرمان ثابت.
اکچویتورها در مدار کنترل
اکچویتورها بخش اجرایی سیستم کنترل پنوماتیک هستند که دستورات صادرشده از کنترلر را به حرکت مکانیکی تبدیل میکنند. اگرچه اکچویتورها معمولاً بهعنوان اجزای حرکتی شناخته میشوند، اما در مدار کنترل نقش مهمی دارند؛ زیرا نحوه واکنش آنها به فرمانها، تعیینکننده کیفیت کنترل است. انتخاب اکچویتور مناسب از نظر سرعت، نیرو و دقت، تأثیر مستقیمی بر عملکرد کل سیستم دارد.
روشهای کنترل در سیستمهای پنوماتیک
در هر سیستم کنترل پنوماتیک، انتخاب روش کنترل نقش مستقیمی در دقت عملکرد، سرعت پاسخگویی و سطح اتوماسیون دارد. بسته به نوع کاربرد صنعتی، میزان پیچیدگی فرآیند و بودجه، روشهای مختلفی برای کنترل تجهیزات پنوماتیکی مورد استفاده قرار میگیرند.
کنترل دستی
کنترل دستی سادهترین شکل کنترل در سیستمهای پنوماتیک است که معمولاً با استفاده از شیرهای دستی یا پدالی انجام میشود. این روش بیشتر در سیستمهای کوچک، آموزشی یا کاربردهایی با حساسیت پایین استفاده میشود. مزیت اصلی کنترل دستی، سادگی، هزینه کم و تعمیرات آسان است، اما دقت و تکرارپذیری آن در مقایسه با روشهای پیشرفتهتر محدودتر است.
کنترل الکتروپنوماتیک
در کنترل الکتروپنوماتیک، فرمانها از طریق سیگنالهای الکتریکی و با کمک شیرهای برقی پنوماتیک صادر میشوند. این روش باعث افزایش سرعت، ایمنی و امکان کنترل از راه دور در سیستم کنترل پنوماتیک میشود و در خطوط تولید نیمهاتوماتیک کاربرد گستردهای دارد.
کنترل هوشمند
کنترل هوشمند پیشرفتهترین روش است که در آن PLC بهعنوان مغز سیستم عمل میکند. این ترکیب امکان برنامهریزی دقیق، مانیتورینگ لحظهای و بهینهسازی عملکرد سیستمهای پنوماتیک را فراهم میسازد و در صنایع مدرن نقش کلیدی دارد.

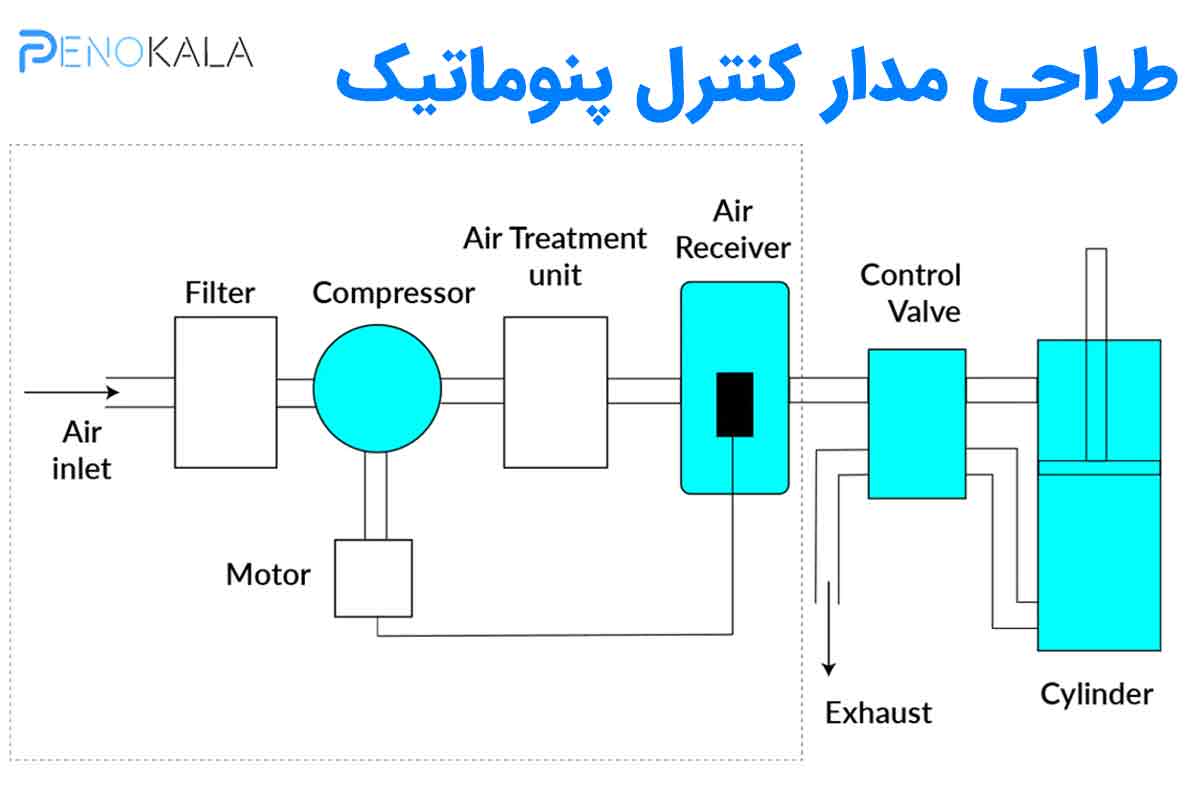

طراحی مدار کنترل پنوماتیک
در طراحی مدار کنترل پنوماتیک، هدف اصلی ایجاد سیستمی پایدار، ایمن و بهینه برای هدایت جریان هوا و کنترل عملگرهاست. یک طراحی اصولی نهتنها باعث افزایش راندمان تجهیزات میشود، بلکه هزینههای نگهداری و خطاهای عملیاتی را نیز به حداقل میرساند. در این مسیر، شناخت دقیق سیستم کنترل پنوماتیک نقش کلیدی دارد. در ادامه نکاتی مرتبط با طراحی مدار کنترل پنوماتیک را بررسی میکنیم
اصول طراحی: اولین اصل، تحلیل دقیق فرآیند و تعیین نوع حرکت، سرعت و نیروی موردنیاز است. طراح باید شرایط کاری، فشار هوا و تعداد سیکلها را در نظر بگیرد تا مدار پاسخگوی نیاز واقعی باشد، نه صرفاً یک راهحل تئوریک.
ترتیب اجزا: چیدمان اجزای مدار اهمیت زیادی دارد. معمولاً منبع هوا، واحد مراقبت، شیرهای کنترلی، سنسورها و در نهایت عملگرها به ترتیب قرار میگیرند. رعایت این ترتیب باعث کاهش افت فشار و عملکرد پایدار مدار میشود.
نکات انتخاب شیر و سنسور: انتخاب شیر مناسب بر اساس دبی، فشار کاری و نوع فرمان انجام میشود. همچنین سنسورها باید دقت و سرعت پاسخ متناسب با فرآیند داشته باشند تا کنترل دقیقتری در سیستم کنترل پنوماتیک ایجاد شود.
خطاهای رایج در طراحی: از اشتباهات متداول میتوان به انتخاب نادرست سایز اجزا، نادیده گرفتن افت فشار و عدم پیشبینی شرایط خطا اشاره کرد.
سه سؤال متداول درباره سیستم کنترل پنوماتیک (FAQ)
۱. آیا سیستم کنترل پنوماتیک جایگزین سیستمهای هیدرولیک میشود؟
خیر، هرکدام کاربرد خاص خود را دارند؛ پنوماتیک برای سرعت بالا و ایمنی، هیدرولیک برای نیروی زیاد مناسبتر است.
۲. مهمترین مزیت سیستم کنترل پنوماتیک چیست؟
سادگی، ایمنی بالا، هزینه نگهداری پایین و سرعت پاسخ مناسب، مهمترین مزایای آن هستند.
۳. آیا بدون PLC هم میتوان سیستم کنترل پنوماتیک طراحی کرد؟
بله، با منطق پنوماتیکی و شیرها میتوان کنترل انجام داد، اما PLC دقت و انعطافپذیری را افزایش میدهد.
سخن پایانی
سیستم کنترل پنوماتیک یکی از پایههای اصلی اتوماسیون صنعتی است که با منطق کنترلی، امکان اجرای فرآیندهای دقیق، سریع و ایمن را فراهم میکند. درک صحیح اصول کنترل، شناخت اجزا و طراحی اصولی مدار، نهتنها عملکرد سیستم را بهبود میدهد، بلکه از بروز خطاهای پرهزینه در خط تولید جلوگیری میکند. چه مهندس طراح باشید، چه تکنسین فنی یا خریدار تجهیزات صنعتی، آشنایی عمیق با سیستمهای کنترل پنوماتیک به شما کمک میکند تصمیمهای دقیقتر و حرفهایتری بگیرید. اگر به دنبال خرید مطمئن قطعات پنوماتیک با مشاوره تخصصی هستید، فروشگاه آنلاین پنوکالا همراه مطمئن شماست.
