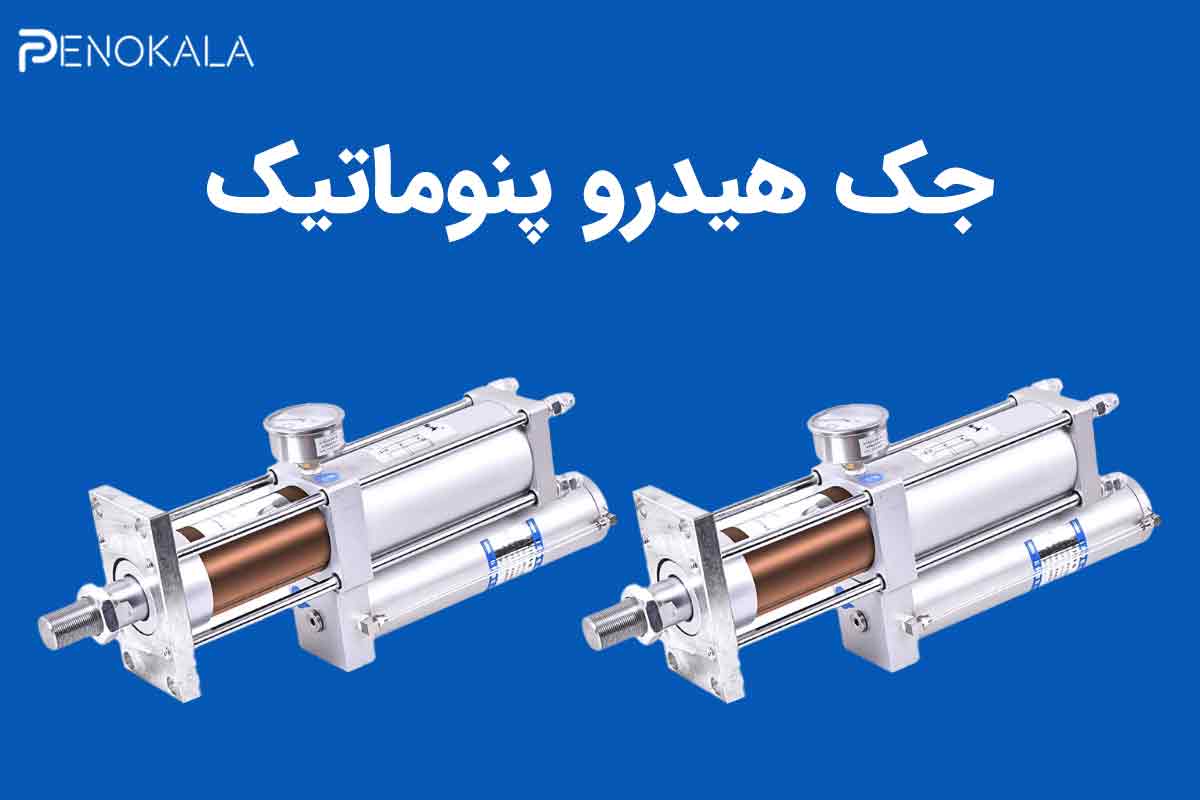

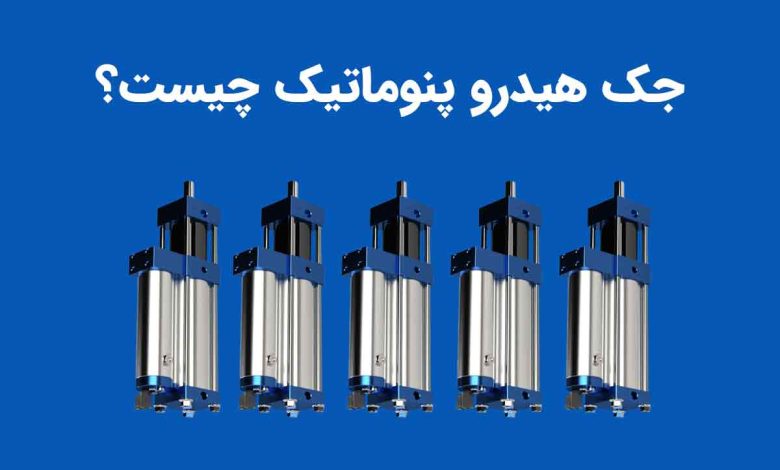

جک هیدرو پنوماتیک چیست؟ راهنمای کامل انتخاب و کاربردها
در دنیای امروز صنعت، سرعت، دقت و صرفهجویی در انرژی سه اصل تعیینکننده برای انتخاب تجهیزات هستند و جک هیدرو پنوماتیک یکی از هوشمندانهترین پاسخها به این نیازها به شمار میآید. بسیاری از مهندسان و صاحبان کسبوکار به دنبال سیستمی هستند که قدرت بالای هیدرولیک (جک هیدرولیک) را در کنار تمیزی و سادگی پنوماتیک (جک پنوماتیک) ارائه دهد و دقیقاً به همین دلیل این نوع جکها به گزینهای محبوب تبدیل شدهاند. اما جک هیدرو پنوماتیک چیست و چرا در خطوط تولید مدرن تا این اندازه مورد توجه قرار گرفته است؟ این تجهیز با ترکیب دو فناوری متفاوت، امکان ایجاد نیروی زیاد با مصرف هوای کم را فراهم میکند و در مقایسه با جکهای هیدرولیک سنتی هزینه نگهداری پایینتری دارد. آشنایی با ساختار، شیوه عملکرد و مزایای آن میتواند مسیر انتخاب تجهیزات را برای شما کاملاً شفاف کند. اگر قصد طراحی یک دستگاه پرس، سیستم مونتاژ یا مکانیزمهای اتوماسیون را دارید، شناخت درست کاربردهای جک هیدرو پنوماتیک به شما کمک میکند از هزینههای اضافی جلوگیری کنید و بهرهوری خط تولید را افزایش دهید. انتخاب نادرست این قطعه ممکن است باعث افت کیفیت، کاهش سرعت و حتی توقفهای مکرر شود. در این راهنمای جامع، بدون استفاده از توضیحات پیچیده، تمام نکات ضروری درباره جک هیدرو پنوماتیک، معیارهای انتخاب و رایجترین کاربردهای صنعتی آن را بررسی میکنیم تا پیش از خرید بتوانید با دیدی حرفهای تصمیم بگیرید و بهترین بازده را از سرمایهگذاری خود به دست آورید.
مطالبی که در این مقاله با آن آشنا میشوید

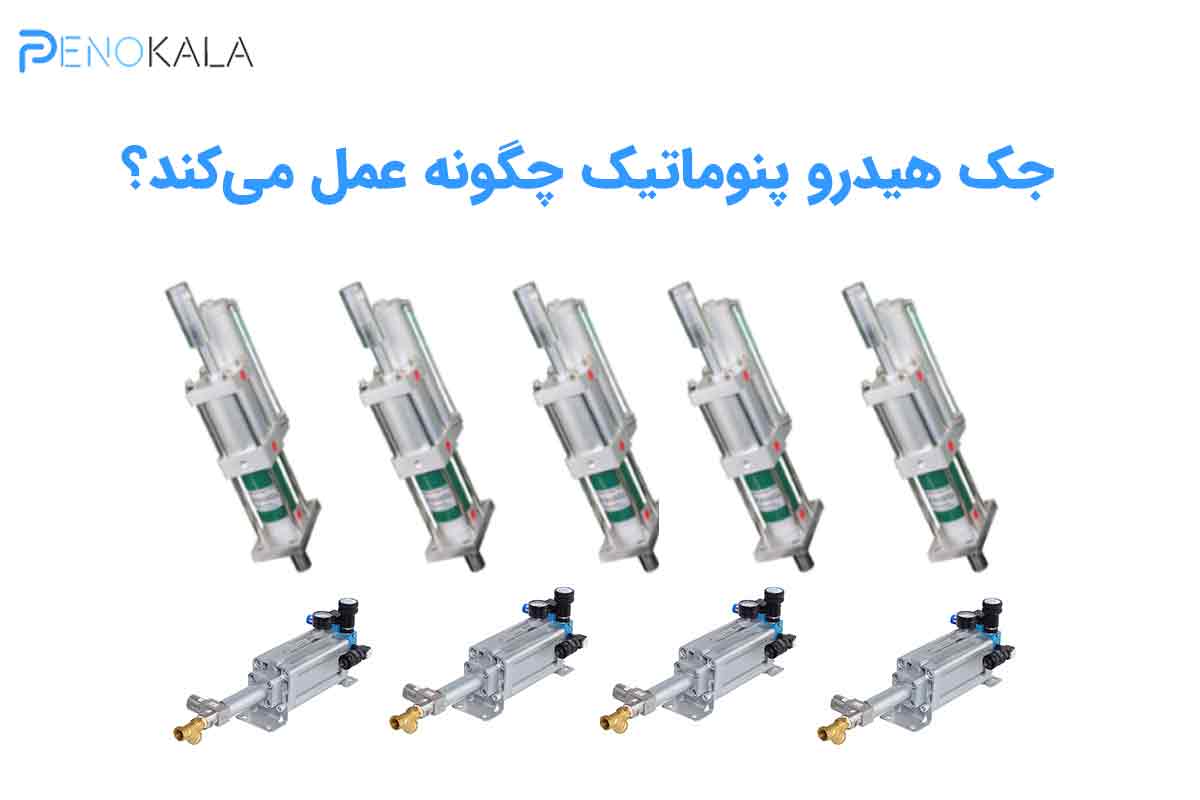

جک هیدرو پنوماتیک چگونه عمل میکند؟
در این سیستم ابتدا هوای فشرده وارد بخش بوستر میشود. بوستر مانند یک تقویتکننده عمل کرده و فشار هوای ورودی را به چند برابر تبدیل میکند. این فشار به روغن موجود در محفظه هیدرولیک منتقل شده و پیستون جک با نیرویی یکنواخت به حرکت درمیآید .در سیکل رفت، سرعت حرکت معمولاً بالا و مشابه جک پنوماتیک است، اما در لحظه انجام عملیات اصلی مانند پرس یا پانچ، بخش هیدرولیکی وارد مدار میشود و دقت و قدرت لازم را تأمین میکند. در سیکل برگشت دوباره بخش پنوماتیکی فعال شده و شفت با سرعت زیاد به نقطه اولیه بازمیگردد؛ به همین دلیل زمان چرخه کاری کوتاهتر از سیستم هیدرولیک خالص است. مزیت اصلی این مکانیزم، دستیابی همزمان به سرعت و دقت است. جک پنوماتیک خالص به دلیل تراکمپذیری هوا در نقاط حساس دچار نوسان نیرو میشود، اما وجود روغن در جک هیدرو پنوماتیک این مشکل را حذف کرده و نیرویی پایدار ایجاد میکند. همچنین مصرف انرژی کمتر از هیدرولیک بوده زیرا پمپ روغن بزرگ به صورت دائم کار نمیکند.در طراحی این جکها از شیرهای کنترلی، واحد روانکاری و ضربهگیر استفاده میشود تا حرکت نرم و بدون شوک باشد. به همین دلیل در خطوط تولیدی که تکرارپذیری و دقت ابعادی اهمیت دارد، انتخاب اول بسیاری از مهندسان، جک هیدرو پنوماتیک است.
تفاوت جک هیدروپنوماتیک با هیدرولیک و پنوماتیک
جک هیدرو پنوماتیک از نظر ماهیت عملکرد میان دو فناوری قرار میگیرد. سیستم پنوماتیک ساده، سریع و کمهزینه است اما به علت فشردهپذیری هوا در کنترل نیرو محدودیت دارد. در مقابل هیدرولیک قدرت و دقت فوقالعادهای ارائه میدهد ولی تجهیزات آن گران، پرمصرف و نیازمند نگهداری پیچیده است.هیدروپنوماتیک تلاش میکند بهترین ویژگیهای هر دو را ترکیب کند. در این سیستم بخش هوا وظیفه تأمین سرعت جابهجایی و برگشت را بر عهده دارد و بخش روغن مرحله نهایی اعمال نیرو را انجام میدهد. نتیجه، دستگاهی است که با هزینهای نزدیک به پنوماتیک، کیفیتی نزدیک به هیدرولیک ارائه میکند.از نظر ایمنی نیز تفاوتها قابل توجه است. نشتی روغن در هیدرولیک میتواند خطرساز باشد، در حالی که در جک هیدرو پنوماتیک حجم روغن محدود بوده و ریسک کمتر است. در انتخاب میان این سه فناوری باید به نوع فرآیند، تناژ موردنیاز، تعداد سیکل در دقیقه و بودجه پروژه توجه کرد. برای پرسهای سبک تا متوسط و ماشینهایی که به سرعت بالا همراه با دقت نیاز دارند، جک هیدرو پنوماتیک گزینه منطقیتری محسوب میشود.
| ویژگی | هیدروپنوماتیک | پنوماتیک | هیدرولیک |
| دقت | بالا | متوسط | بسیار بالا |
| سرعت | زیاد | بسیار زیاد | کم |
| هزینه | متوسط | کمهزینه | پرهزینه |

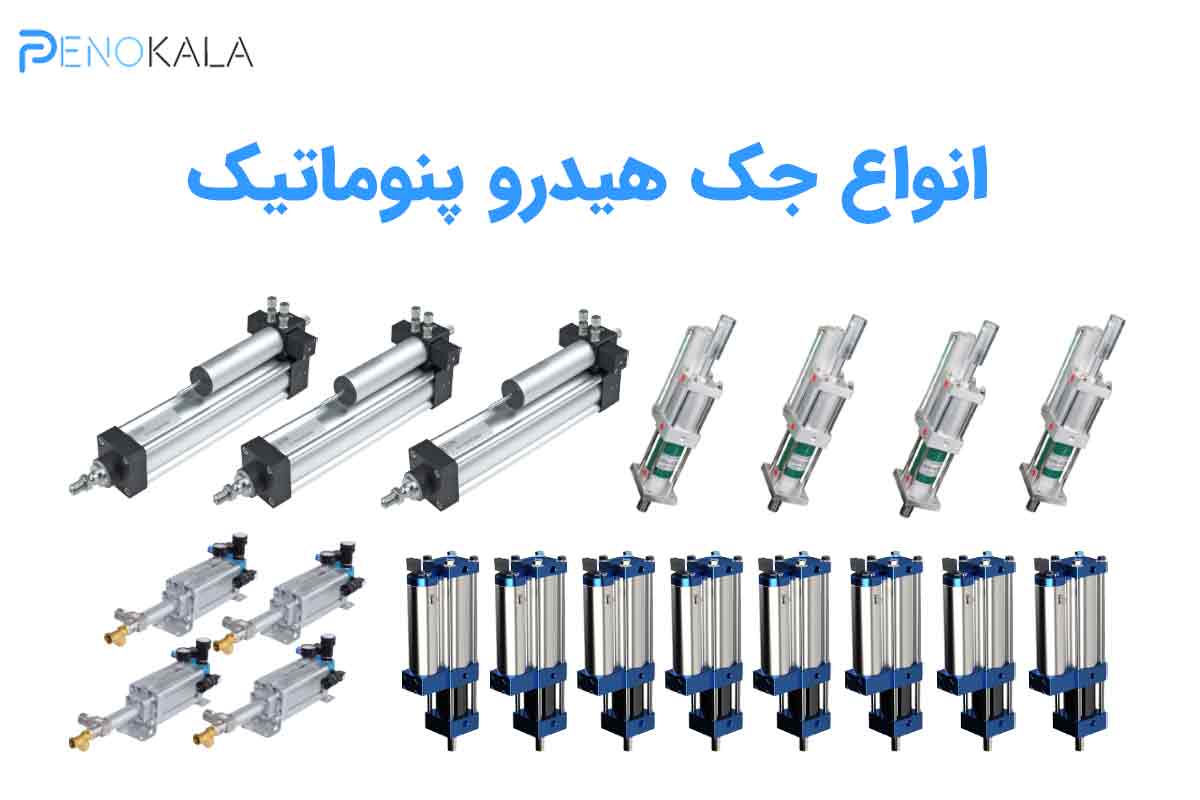

انواع جک هیدرو پنوماتیک
۱– جک چهارمیل
این نوع با بدنه میلهای و مقاومت مکانیکی بالا شناخته میشود.
- کاربرد: دستگاههای مونتاژ، پانچهای کارگاهی، فیکسچرهای صنعتی
- محدوده نیرو: معمولاً ۵۰۰ تا ۱۰هزار کیلوگرم
- مزایا: تعمیرپذیری آسان، قیمت مناسب، تحمل بار جانبی خوب
۲– جک کامپکت
طراحی فشرده و ابعاد کوچک دارد و برای فضاهای محدود ایدهآل است.
- کاربرد: رباتهای مونتاژ، دستگاههای بستهبندی کوچک
- محدوده نیرو: ۳۰۰ تا ۵هزار کیلوگرم
- مزایا: وزن کم، نصب سریع، مناسب ماشینهای ماژولار
۳– جک پروفیلی
بدنه آلومینیومی یا فولادی پروفیلی با ظاهر صنعتی منظم.
- کاربرد: خطوط تولید پیوسته، تجهیزات پزشکی صنعتی
- محدوده نیرو: ۵۰۰ تا ۸هزار کیلوگرم
- مزایا: زیبایی ظاهری، آببندی مطلوب، قابلیت نصب سنسور
۴– جک ترکیبی پرسمحور
ویژه عملیات پرس با کورس قدرت کوتاه.
- کاربرد: پرچکاری، جاگذاری بوش، فرمدهی سبک
- محدوده نیرو: تا حدود ۲۰هزار کیلوگرم
- مزایا: تمرکز نیرو در نقطه پایانی، تکرارپذیری بالا
مزایا و معایب جک هیدرو پنوماتیک
مزایا جک هیدرو پنوماتیک
- مصرف انرژی کمتر به دلیل عدم نیاز به پاورپک هیدرولیک دائم
- دقت بالای اعمال نیرو در نقطه انتهایی کورس
- هزینه نگهداری پایین و تعمیر ساده
- ایمنی بیشتر به علت حجم کم روغن
- سرعت چرخه کاری بالا و افزایش تیراژ تولید
- صدای کمتر نسبت به هیدرولیک
معایب جک هیدرو پنوماتیک
- محدودیت در تناژهای بسیار سنگین
- وابستگی به هوای فشرده پایدار و خشک
- نیاز به تنظیم دقیق بوستر برای بهترین عملکرد
راهنمای خرید جک هیدرو پنوماتیک
برای انتخاب صحیح جک هیدرو پنوماتیک ابتدا باید نیروی موردنیاز محاسبه شود. بهتر است حداقل ۲۰ درصد ضریب اطمینان در نظر گرفته شود تا در طول زمان افت عملکرد مشکلساز نشود.گام بعدی انتخاب کورس است. کورس باید به اندازهای باشد که قطعه بهراحتی بارگذاری شود اما بیش از حد بلند نباشد؛ کورس زیاد باعث افزایش زمان سیکل میشود. بررسی قطر شفت، نوع رزوه انتهایی و امکان نصب سنسور موقعیت نیز اهمیت دارد.در زمان خرید به کیفیت پکینگها، برند بوستر، وجود واحد مراقبت هوا و خدمات پس از فروش توجه کنید. یکی از خطاهای رایج، انتخاب جک صرفاً بر اساس قیمت است در حالی که عدم تطابق مشخصات میتواند کل خط تولید را دچار مشکل کند.همچنین محل نصب باید کاملاً تراز باشد و لولهکشی هوا با قطر استاندارد انجام شود. پیشنهاد میشود قبل از خرید، نقشه فرآیند و نمونه قطعه برای کارشناسان ارسال شود تا مناسبترین مدل جک هیدرو پنوماتیک پیشنهاد گردد.

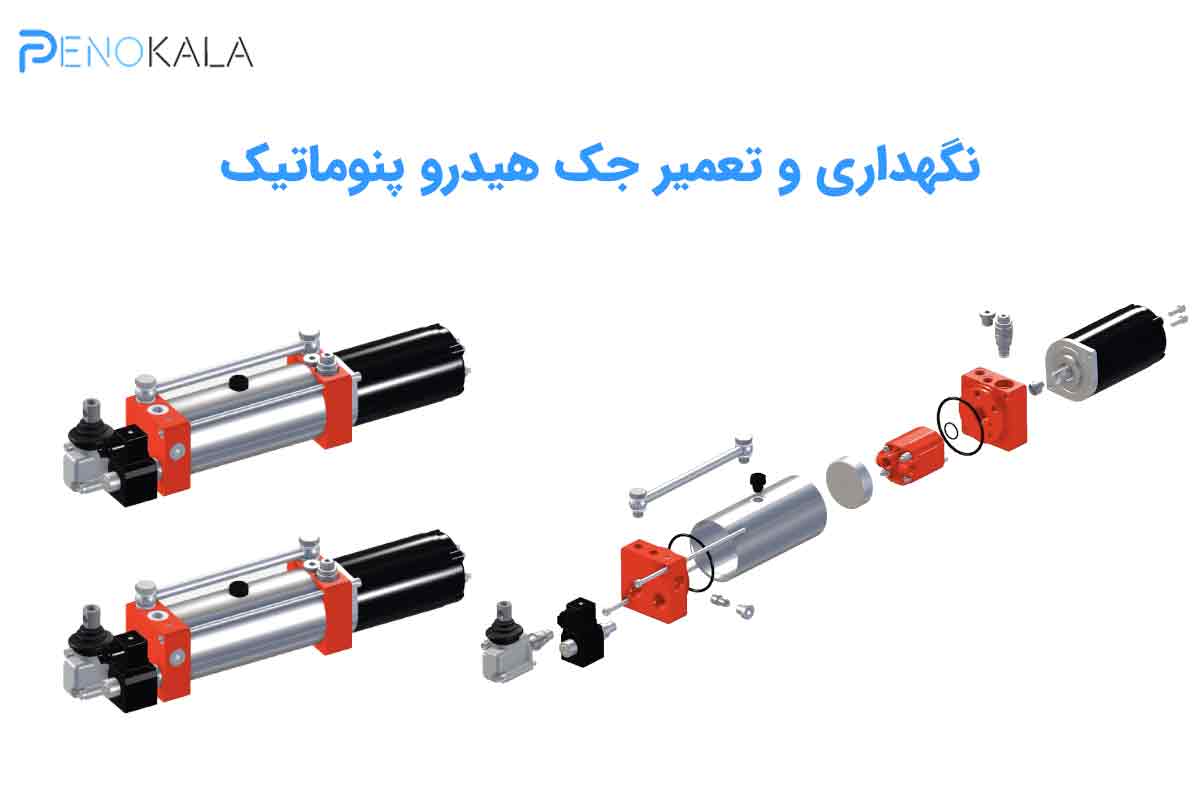

نگهداری و تعمیر جک هیدرو پنوماتیک
طول عمر جک هیدرو پنوماتیک به نگهداری صحیح وابسته است. مهمترین اقدام، تعویض دورهای پکینگها و اورینگهاست؛ خشک شدن این قطعات موجب نشتی و افت نیرو میشود. استفاده از هوای خشک و فیلترشده نیز از فرسایش داخلی جلوگیری میکند.هواگیری پس از هر سرویس ضروری است. وجود حباب هوا در بخش هیدرولیک باعث ناپایداری نیرو و لرزش میشود. برای هواگیری باید پیچ مخصوص باز شده و چند سیکل آرام اجرا گردد تا روغن یکنواخت شود.از علائم خرابی میتوان به کاهش قدرت پرس، برگشت کند، نشتی روغن از گلویی و افزایش صدای غیرعادی اشاره کرد. در چنین شرایطی نباید دستگاه تحت فشار کاری قرار گیرد و لازم است بوستر و شیرها بررسی شوند.روانکاری میله شفت، کنترل پیچهای اتصال و تست دورهای فشار هوا برنامهای است که هر واحد تولیدی باید به صورت ماهانه اجرا کند. با رعایت این موارد، جک هیدرو پنوماتیک سالها بدون افت کیفیت کار خواهد کرد.
سؤالات متداول
- جک هیدرو پنوماتیک برای چه تناژی مناسب است؟
معمولاً این جکها برای محدودههای سبک تا متوسط، حدود ۳۰۰ تا ۲۰ هزار کیلوگرم بیشترین کارایی را دارند. برای تناژهای بسیار سنگین بهتر است از سیستم هیدرولیک خالص استفاده شود. - آیا برای استفاده از جک هیدروپنوماتیک به پاورپک هیدرولیک نیاز است؟
خیر. یکی از مزیتهای اصلی این سیستم عدم نیاز به پاورپک مجزا است؛ نیروی لازم توسط هوای فشرده و بوستر داخلی تأمین میشود که باعث کاهش هزینه انرژی و نگهداری خواهد شد. - سرعت عملکرد این جکها چقدر است؟
در کورس رفت و برگشت سرعتی نزدیک به جک پنوماتیک دارند و فقط در لحظه اعمال نیرو وارد فاز هیدرولیکی میشوند؛ به همین دلیل زمان سیکل کوتاه و مناسب خطوط تولید پرتعداد است. - چه عواملی در طول عمر جک تأثیرگذار است؟
کیفیت هوای فشرده، تعویض دورهای پکینگها، هواگیری صحیح، تراز بودن نصب و استفاده از واحد مراقبت استاندارد مهمترین عوامل افزایش عمر جک هیدرو پنوماتیک هستند. - چگونه مدل مناسب را انتخاب کنیم؟
محاسبه دقیق نیروی موردنیاز، انتخاب کورس بهینه، توجه به قطر شفت و امکان نصب سنسور موقعیت ضروری است. دریافت مشاوره تخصصی پیش از خرید از تأمینکننده معتبر میتواند از انتخاب اشتباه جلوگیری کند.
سخن پایانی
انتخاب درست جک هیدرو پنوماتیک میتواند تفاوت میان یک خط تولید پرهزینه و یک مجموعه چابک و سودآور باشد. آنچه در این راهنما بررسی شد نشان میدهد که این تجهیز فقط یک قطعه مکانیکی ساده نیست، بلکه قلب بسیاری از دستگاههای پرس، مونتاژ و اتوماسیون صنعتی به شمار میآید. اگر مشخصات فنی بهدرستی انتخاب شود، نتیجه آن افزایش سرعت، یکنواختی کیفیت و کاهش محسوس مصرف انرژی خواهد بود.امروز دسترسی به تجهیزات استاندارد از همیشه سادهتر شده است. فروشگاه آنلاین پنوکالا تلاش کرده مجموعهای کامل از جکهای هیدرو پنوماتیک و انواع قطعات پنوماتیک را با اطلاعات فنی شفاف، قیمت رقابتی و پشتیبانی تخصصی در اختیار صنعتگران قرار دهد تا فرایند خرید به جای یک ریسک، به تجربهای مطمئن تبدیل شود.پیشنهاد میکنیم پیش از نهایی کردن سفارش، مشخصات فرآیند خود مانند تناژ موردنیاز، کورس، تعداد سیکل و شرایط محیطی را بررسی کنید و در صورت تردید از مشاوره رایگان کارشناسان پنوکالا بهره بگیرید. انتخاب آگاهانه امروز، از توقفهای پرهزینه فردا جلوگیری میکند و بهرهوری کسبوکار شما را چند برابر خواهد کرد.همین حالا به فروشگاه آنلاین پنوکالا سر بزنید، مدلهای متنوع را مقایسه کنید و تجهیزات موردنیاز خط تولیدتان را بدون واسطه تهیه نمایید. سرمایهگذاری روی محصول باکیفیت، گامی مطمئن برای توسعه پایدار صنعت شماست و پنوکالا آماده است در این مسیر کنار شما باشد.
