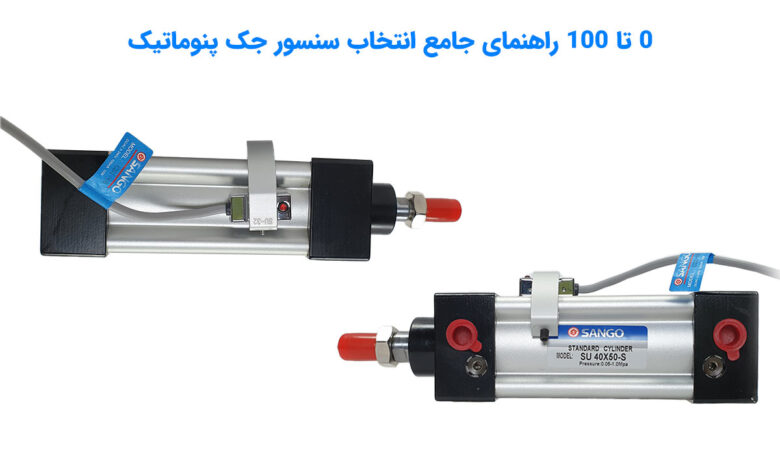

راهنمای جامع انتخاب سنسور جک پنوماتیک از صفر تا صد

جک پنوماتیک یکی از پرکاربردترین قطعات پنوماتیک در صنایع و سیستم‌های اتوماسیون است که با استفاده از هوای فشرده عملیات مکانیکی را با سرعت و دقت بالا انجام می‌دهد. این جک‌ها در خطوط مونتاژ، دستگاه‌های بسته‌بندی، کارخانجات و بسیاری از فرایندهای کنترلی و جابه‌جایی نقش اساسی دارند. با این حال، عملکرد دقیق و قابل‌اعتماد جک پنوماتیک بدون استفاده از «سنسورها» امکان‌پذیر نیست. سنسورها مانند چشم و گوش سیستم عمل می‌کنند و موقعیت و حرکت سیلندر (شفت) جک را با دقت بالا و به‌صورت کاملاً خودکار کنترل و گزارش می‌کنند. از آنجا که سنسورها در مدل‌ها و سری‌های مختلف تولید می‌شوند، انتخاب صحیح آن‌ها باید بر اساس نوع جک، نیاز صنعتی و شرایط کاری انجام شود. در این مقاله تلاش کرده‌ایم انواع سنسورهای جک پنوماتیک و نحوه عملکرد آن‌ها را از صفر تا صد توضیح دهیم تا بتوانید بهترین گزینه را با اطمینان انتخاب کنید.

سنسورهای جک پنوماتیک چیست و چگونه کار می‌کنند؟

سنسور جک پنوماتیک یکی از اجزای کلیدی سیستم‌های پنوماتیک است که وظیفه تشخیص موقعیت و میزان حرکت شفت جک را بر عهده دارد. این قطعه در واقع «واحد تشخیص» سیستم است و به کنترلر، PLC یا تابلو فرمان کمک می‌کند تا بداند جک در کدام مرحله از کورس قرار دارد. اگر این اطلاعات وجود نداشته باشد، کنترل حرکت جک تنها به‌صورت دستی و با دقت پایین امکان‌پذیر خواهد بود؛ در حالی که سنسور این فرآیند را با سرعت بالا، دقت عالی و کاملاً خودکار انجام می‌دهد.

عملکرد سنسور بسته به نوع آن متفاوت است، اما اصل کار در بیشتر سنسورها یکسان است. زمانی که شفت جک حرکت می‌کند و پیستون از مقابل سنسور عبور می‌کند، تغییرات میدان مغناطیسی یا موقعیتی توسط سنسور تشخیص داده می‌شود. سپس سنسور این داده را به شیر برقی، کنترلر، PLC یا حتی یک جک دیگر ارسال می‌کند تا فرمان لازم اجرا شود. به این ترتیب، یک سنسور کوچک قادر است حرکت شفت را کنترل کند و هم‌زمان فرآیند سایر تجهیزات صنعتی را نیز هماهنگ سازد.

در نتیجه، استفاده از سنسور در جک پنوماتیک نه‌تنها حرکت شفت را دقیق‌تر و قابل‌اعتمادتر می‌کند، بلکه باعث اتوماتیک‌شدن کل فرآیند، جلوگیری از خطا، افزایش سرعت و ارتقای ایمنی سیستم می‌شود.

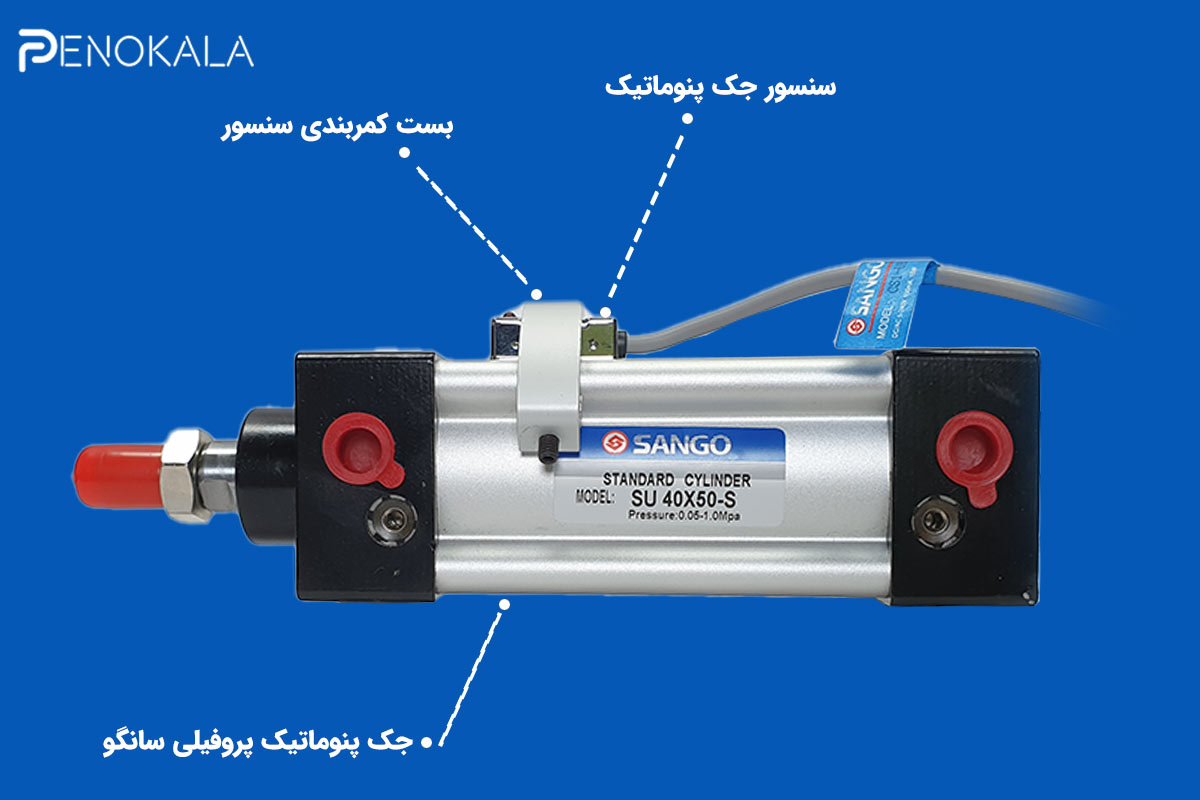

ساختار کلی سنسور جک پنوماتیک

سنسورهای جک پنوماتیک که با نام Magnetic Reed Sensor یا Hall Sensor شناخته می‌شوند، بر پایه تشخیص میدان مغناطیسی پیستون عمل می‌کنند. این سنسورها روی شیار بدنه جک نصب شده و با نزدیک شدن آهنربای داخل پیستون، عنصر حساس داخلی تحریک شده و یک سیگنال الکتریکی خروجی تولید می‌شود.

سنسور دو سیم (2-Wire Magnetic Sensor)

سنسور دو سیم مانند یک کلید قطع‌وصل برقی عمل می‌کند. در این مدل، تغذیه و خروجی از طریق همان دو سیم عبور می‌کند و سنسور مستقیماً در مسیر بار (مثل شیر برقی یا رله) قرار می‌گیرد.
مزایا: نصب ساده، قیمت مناسب، کاربرد در مدارهای پایه.
محدودیت: دقت کمتر، وابستگی جریان بار، حساسیت بیشتر به نویز.

سنسور سه سیم (3-Wire Magnetic Sensor)

در سنسور سه‌سیمه، مدار داخلی کاملاً الکترونیکی است و سه خط مجزا دارد:

• V+ (سیم مثبت تغذیه) → انرژی مدار داخلی
• GND (سیم منفی) → تکمیل مدار
• OUT (سیم خروجی سیگنال) → ارسال ولتاژ منطقی به PLC یا شیر برقی

در این مدل، سیگنال خروجی مستقل از بار تولید می‌شود و جریان اصلی دستگاه از سنسور عبور نمی‌کند.
مزایا: دقت بالا، سرعت پاسخ بهتر، سازگاری مستقیم با کنترلرها.

نکته مهم: خروجی نرمال اوپن (NO) و نرمال کلوز (NC)

سنسورهای جک پنوماتیک در دو حالت خروجی ساخته می‌شوند:

• NO (Normally Open) → در حالت عادی قطع است و با رسیدن میدان مغناطیسی وصل می‌شود.
• NC (Normally Closed) → در حالت عادی وصل است و با تحریک میدان مغناطیسی قطع می‌شود.

انتخاب بین NO و NC بسته به نوع منطق کنترل، سطح ایمنی و نوع فرمان سیستم انجام می‌شود.

سنسور ها معمولا روی بدنه خود چراغ LED دارند که نشانگر در جریان بودن میدان مغناطیسی هست

برای تهیه انواع سنسورهای صنعتی و سنسور جک پنوماتیک می‌توانید به لینک‌های مشخص‌شده در همین صفحه مراجعه کنید. در این بخش، مدل‌ها، مشخصات فنی و قیمت‌ها به‌صورت کامل قرار گرفته تا بتوانید بهترین انتخاب را براساس نیاز کاری خود انجام دهید. در صورت نیاز به مشاوره، تیم پشتیبانی نیز همراه شماست.

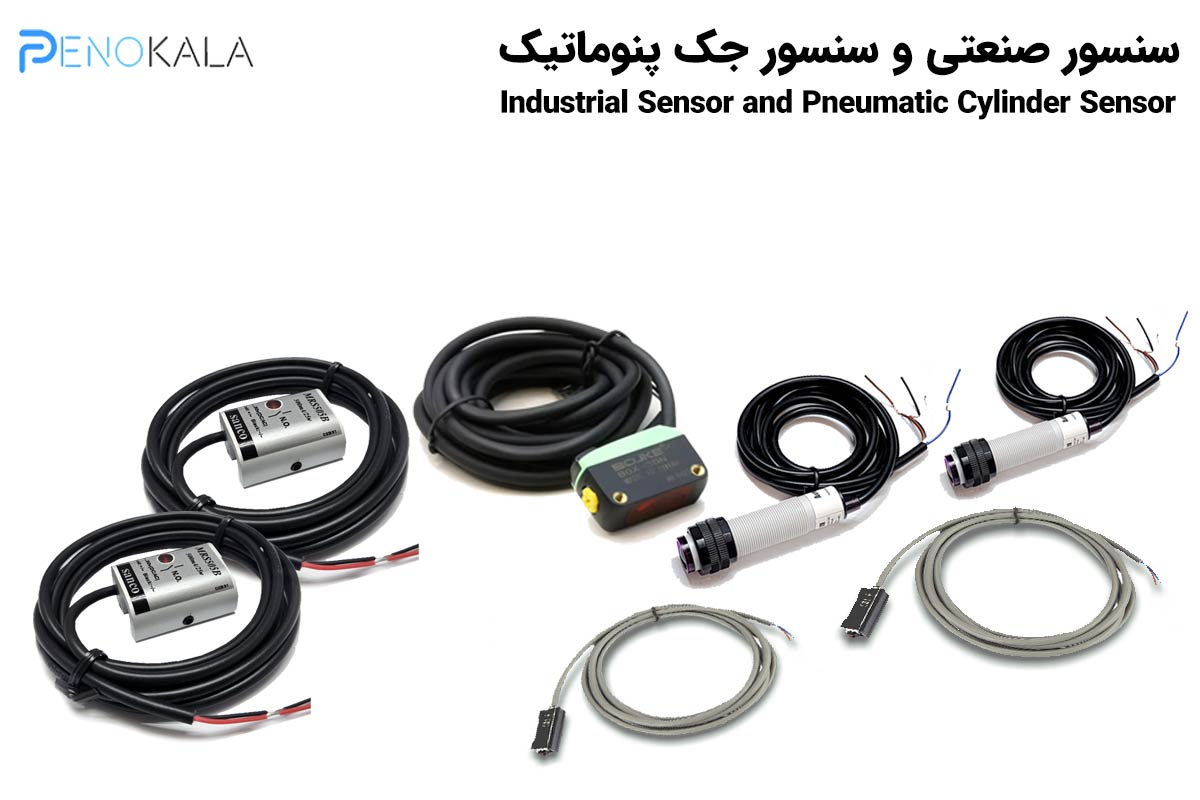

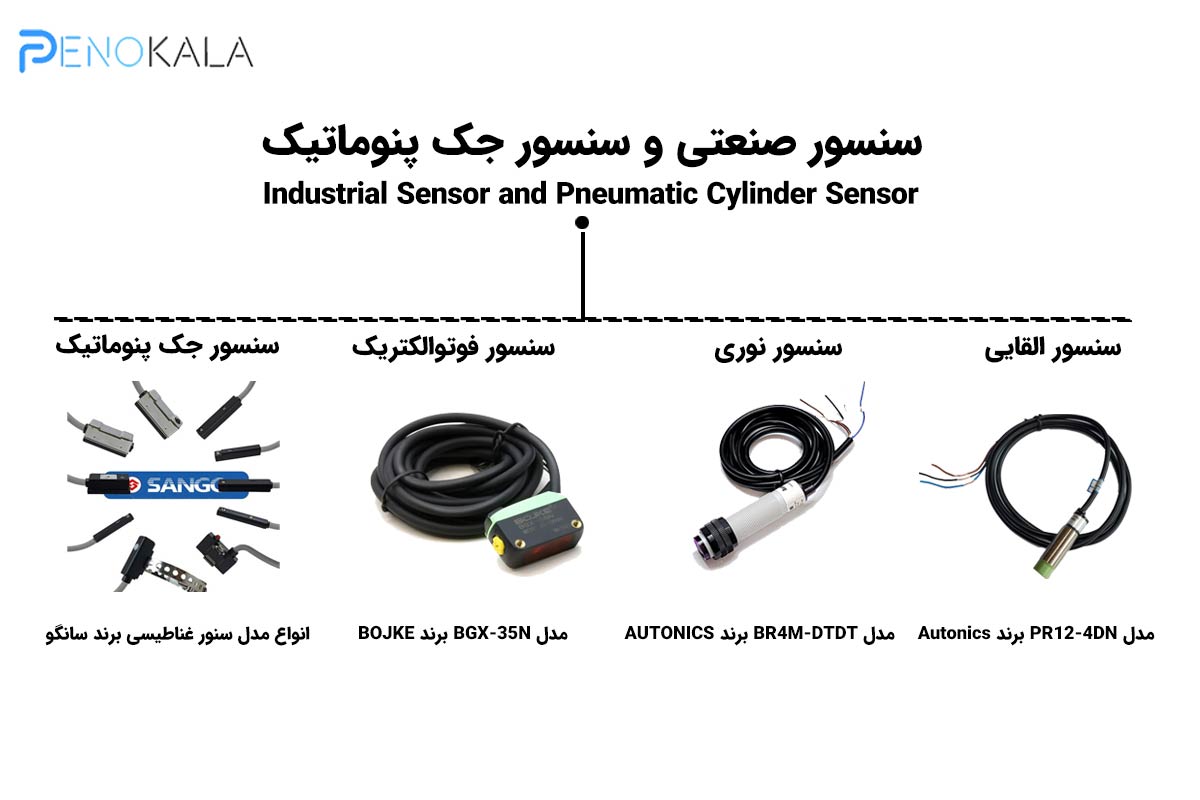

انواع سنسورهای جک پنوماتیک

سنسورهای مغناطیسی (Magnetic)

سنسور مغناطیسی یکی از رایج‌ترین و کاربردی‌ترین انواع سنسورهای مورد استفاده در جک‌ پنوماتیک است و در اکثر مدل‌ها از جمله جک‌های قلمی، کامپکت، کتابی و رادلس کاربرد دارد. بیشتر جک‌های استاندارد و کامپکت دارای شیارهای مخصوص روی بدنه هستند تا سنسور به‌سادگی روی آن نصب شود. این شیارها امکان تنظیم دقیق محل سنسور را فراهم می‌کنند و با استفاده از بست‌های مخصوص، سنسور ثابت نگه داشته می‌شود تا در اثر لرزش یا ضربه جابه‌جا نشود.

اساس عملکرد سنسورهای مغناطیسی بر پایه تشخیص میدان مغناطیسی پیستون است. در جک‌های «سنسور خور»، داخل پیستون از آلیاژ مغناطیسی یا مگنت مخصوص استفاده می‌شود تا سنسور بتواند موقعیت پیستون را با دقت بالا تشخیص دهد. زمانی که پیستون به نقطه‌ای می‌رسد که سنسور روی بدنه قرار گرفته، میدان مغناطیسی فعال شده و سنسور یک سیگنال الکتریکی به PLC، کنترلر یا شیر برقی ارسال می‌کند. این سیگنال نشان می‌دهد که جک به موقعیت مورد نظر رسیده و باید مرحله بعدی فرآیند اجرا شود.

به دلیل سازگاری بالا، این سنسورها در صنایع بسته‌بندی، مونتاژ، پرس‌های سبک، خطوط تولید و سیستم‌های Pick & Place بسیار مورد استفاده قرار می‌گیرند. نصب آسان، تنظیم سریع و تشخیص دقیق موقعیت پیستون از ویژگی‌های مهم آن‌هاست.

از مهم‌ترین مزایای سنسورهای مغناطیسی می‌توان به دقت بالا، قیمت اقتصادی، ابعاد کوچک و نصب بدون نیاز به تغییرات مکانیکی اشاره کرد. این سنسورها امکان کنترل کامل و دقیق مرکز فرمان‌دهی یعنی سیلندر پنوماتیک را فراهم می‌کنند و هماهنگی حرکت شفت را افزایش می‌دهند.

با وجود مزایا، سنسورهای مغناطیسی یک محدودیت مهم دارند: حساسیت به نویز و میدان‌های الکترومغناطیسی. به همین دلیل در محیط‌هایی که موتورهای سنگین، مگنت‌های دائم یا تجهیزات دارای امواج قوی وجود دارد، باید از سنسورهای مقاوم‌تر یا مدل‌های شیلد دار استفاده شود تا عملکرد دچار خطا نشود.

سنسورهای القایی (Inductive)

سنسور القایی یکی از انواع سنسورهای مگنتی محسوب می‌شود که با ایجاد یک میدان الکترومغناطیسی کوچک در سنسور عمل می‌کند. این نوع سنسور برای تشخیص قطعات فلزی طراحی شده و قادر است طیف گسترده‌ای از آلیاژهای فلزی را شناسایی کند. برخلاف سنسورهای مغناطیسی که روی بدنه جک نصب می‌شوند، سنسور القایی بالای قطعه فلزی (شفت) قرار می‌گیرد و هرگاه شفت به محدوده سنسور برسد، سنسور فعال شده و سیگنال الکتریکی تولید می‌کند. این فرآیند کاملاً بدون تماس انجام می‌شود و به همین دلیل، عمر و پایداری سنسورهای القایی بسیار بالاست.

سنسورهای القایی به‌ویژه در محیط‌های صنعتی سنگین کاربرد دارند؛ محیط‌هایی مانند خطوط پرس، کارگاه‌های CNC، خطوط انتقال مواد و مکان‌هایی با لرزش شدید. این سنسورها در چنین شرایطی عملکردی مطمئن‌تر نسبت به سنسورهای مغناطیسی مخصوص جک پنوماتیک ارائه می‌دهند.

از مهم‌ترین مزایای سنسورهای القایی می‌توان به تشخیص انواع آلیاژهای فلزی، کنترل دقیق شفت و اجزای جانبی جک، طول عمر بالا، مقاومت در برابر لرزش و عدم حساسیت به گردوغبار اشاره کرد. به همین دلیل، در بسیاری از کاربردهای صنعتی که گردوغبار، روغن یا شرایط سخت محیطی وجود دارد، سنسور القایی گزینه‌ای ایده‌آل محسوب می‌شود.

محدودیت این سنسور این است که تنها قادر به تشخیص فلزات است و موادی مانند چوب، پلاستیک یا کامپوزیت را نمی‌تواند شناسایی کند.

در مجموع، سنسور القایی مشابه سنسور مغناطیسی است، اما تفاوت اصلی آن در کاربرد است؛ سنسور القایی برای تشخیص فلزات طراحی شده و سنسور مغناطیسی برای تشخیص موقعیت سیلندر جک پنوماتیک استفاده می‌شود.

سنسورهای نوری (Photoelectric Sensors)

سنسورهای نور یا فتوالکتریک یکی از پیشرفته‌ترین انواع سنسورهای صنعتی هستند و در بازار به نام سنسور نوری نیز شناخته می‌شوند. عملکرد آن‌ها بر اساس ارسال و دریافت نور است. این سنسورها با تابش نور از فرستنده و دریافت آن توسط گیرنده، وجود یا موقعیت جسم را تشخیص می‌دهند. زمانی که جسم یا شفت جک پنوماتیک مسیر نور را قطع کند، سنسور یک سیگنال الکتریکی به کنترلر، PLC یا سیستم فرمان منتقل می‌کند.

سنسورهای نوری در سه نوع اصلی موجود هستند: یک‌طرفه (Through-beam) که فرستنده و گیرنده جدا هستند و نور مستقیم بین آن‌ها برقرار می‌شود؛ رفلکتوری (Retro-reflective)، که نور از جسم یا یک منشور بازتاب یافته و به گیرنده بازمی‌گردد؛ و دیفیوز (Diffuse)، که نور پس از برخورد به سطح جسم پراکنده شده و توسط گیرنده دریافت می‌شود. این تنوع امکان انتخاب سنسور مناسب بر اساس محیط و شرایط کاری صنعتی را فراهم می‌کند. برای تنظیم شفت، معمولاً مدل‌های رفلکتوری و دیفیوز مناسب‌تر هستند.

از مزایای سنسورهای نوری می‌توان به تشخیص و عملکرد در سرعت‌های بالا، قطع و وصل دقیق اشیاء متحرک، عدم تماس مستقیم و بدون سایش با قطعه اشاره کرد.

با این حال، یکی از محدودیت‌های اصلی سنسورهای نوری، حساسیت آن‌ها به گردوغبار، مه، روغن یا آلودگی‌های محیطی است. در محیط‌های صنعتی پر گردوغبار، لازم است از مدل‌های محافظت‌شده یا تمیزکاری دوره‌ای برای حفظ دقت و عملکرد سنسور استفاده شود.

سنسورهای مجاورتی (Proximity)

سنسورهای مجاورتی، که در صنعت با نام‌های سوئیچ پراکسیمیتی، سنسور خازنی یا سنسور غیرتماسی نیز شناخته می‌شوند، از اصول الکترونیکی متفاوتی برای تشخیص وجود یا نزدیکی اجسام بدون نیاز به تماس فیزیکی استفاده می‌کنند. یکی از مهم‌ترین و رایج‌ترین انواع این سنسورها، سنسور خازنی است که اساس عملکرد آن بر پایه تغییر ظرفیت خازن است.

اگر بخواهیم به‌طور ساده ساختار سنسور مجاورتی خازنی را توضیح دهیم، باید بگوییم این سنسور از دو صفحه رسانای موازی تشکیل شده است که بین آن‌ها یک ماده دی‌الکتریک قرار دارد. با اعمال ولتاژ، در این ناحیه یک میدان الکتریکی ایجاد می‌شود و مقدار ظرفیت خازن به عواملی مثل مساحت صفحات و فاصله بین آن‌ها بستگی دارد.

در سنسور خازنی، این صفحات فلزی دقیقاً مانند صفحات یک خازن عمل کرده و به یک اسیلاتور متصل هستند.

 اسیلاتور چیست؟

 اسیلاتور یک مدار الکترونیکی است که نوسان یا پالس الکتریکی تولید می‌کند و تغییرات ظرفیت خازنی را به تغییر در شدت نوسان تبدیل می‌کند.

زمانی که جسمی—مانند مایعات، پودرها یا مواد غیر فلزی—به محدوده تشخیص سنسور نزدیک می‌شود، ظرفیت خازن تغییر کرده و اسیلاتور نوسانات بیشتری تولید می‌کند. وقتی دامنه این نوسانات به مقدار تعیین‌شده برسد، خروجی سنسور فعال می‌شود و حضور جسم به‌طور دقیق تشخیص داده می‌شود.

در مقابل، برای تشخیص اجسام فلزی معمولاً از سنسورهای القایی استفاده می‌شود؛ زیرا میدان الکترومغناطیسی این سنسورها تنها توسط فلزات تغییر می‌کند. اما سنسورهای مجاورتی خازنی به دلیل حساسیت بالا نسبت به مواد مختلف، در محیط‌هایی که حسگر باید مایعات، بسته‌ها، غلات یا مواد اولیه را بدون تماس تشخیص دهد، کاربرد گسترده‌ای دارند.

نمونه‌ای آشنا از عملکرد این خانواده سنسورها، سنسور عقب خودرو است که با تشخیص فاصله اجسام و ارسال سیگنال هشدار، نقش مهمی در ایمنی خودرو ایفا می‌کند.

این ویژگی‌ها باعث شده سنسورهای مجاورتی به یکی از ابزارهای کلیدی در اتوماسیون، کنترل موقعیت و تشخیص دقیق اجسام تبدیل شوند.

نکته: در محیط‌های صنعتی، نصب سنسور اعلام حریق و سنسور نشت گاز سیسمیک ترکیه کنار فرایندهای صنعتی که گاز شهری در جریان هست ، ایمنی را افزایش داده و از حوادث ناشی از آتش یا نشت گاز جلوگیری می‌کند.

برند ها سنسور های جک پنوماتیک و سنسور های صنعتی

برندهای معتبر تولید کننده سنسورهای صنعتی و سنسور جک پنوماتیک نقش مهمی در تضمین دقت، پایداری و طول‌عمر سیستم‌های اتوماسیون دارند. در میان برندهای مطرح، Autonics آتونیکس یکی از شناخته‌شده‌ترین شرکت‌های بین‌المللی است که سنسورهای دقیق، مطمئن و سازگار با انواع خطوط تولید ارائه می‌دهد و به دلیل کیفیت بالا، انتخاب ثابت بسیاری از صنایع است.

برند SANGO سانگو نیز با تولید سنسورهای اقتصادی اما بادوام، گزینه‌ای مناسب برای کاربردهای پنوماتیکی و محیط‌های صنعتی متوسط محسوب می‌شود. این سنسورها به دلیل نصب آسان و عملکرد پایدار، در سیستم‌های جک‌های کامپکت و استاندارد بسیار استفاده می‌شوند.

نحوه انتخاب بهترین سنسور برای جک پنوماتیک

انتخاب سنسور مناسب برای جک پنوماتیک تاثیر مستقیمی بر دقت، سرعت و ایمنی سیستم دارد. اولین گام، بررسی نوع جک است؛ جک‌های کامپکت، استاندارد، کتابی یا دورانی هر کدام نیاز به سنسور با شیار و ابعاد مناسب دارند. سپس باید برد و فاصله تشخیص سنسور را مطابق با طول کورس و محدوده حرکت پیستون انتخاب کنید. نوع خروجی سنسور نیز اهمیت دارد؛ خروجی‌های PNP یا NPN، آنالوگ یا دیجیتال باید با کنترلر، PLC یا سیستم فرمان شما سازگار باشند. انتخاب برند معتبر نیز تضمین‌کننده کیفیت، عمر طولانی و پشتیبانی فنی است.

شرایط محیطی یکی از مهم‌ترین عوامل برای انتخاب سنسور جک پنوماتیک است. مواردی که باید مد نظر قرار گیرد عبارتند از:

• گردوغبار: سنسورهای نوری نسبت به گردوغبار حساس هستند و در محیط‌های پر گردوغبار عملکرد آن‌ها کاهش می‌یابد، بنابراین در چنین شرایطی بهتر است از سنسور نوری استفاده نشود.
• فلزات موجود در محیط: سنسورهای القایی برای تشخیص فلز طراحی شده‌اند و وجود فلزات اضافی در محیط می‌تواند باعث خطا در عملکرد شود. بنابراین سنسور باید به‌دقت تنظیم و نصب شود.
• رطوبت و دما: سنسورها باید با محدوده دمای کاری و رطوبت محیط سازگار باشند تا از خرابی یا افت عملکرد جلوگیری شود.
• مواد شیمیایی و روغن: در محیط‌هایی که روغن، حلال یا مواد شیمیایی وجود دارد، استفاده از سنسور با درجه حفاظتی مناسب (IP) الزامی است.
• ارتعاش و لرزش: در محیط‌های دارای لرزش یا شوک مکانیکی، سنسورهای مقاوم یا شیلددار برای حفظ دقت و طول عمر توصیه می‌شوند.

با رعایت این نکات، سنسور انتخاب شده می‌تواند عملکرد پایدار، دقیق و طول عمر بالا در کنار جک پنوماتیک ارائه دهد.

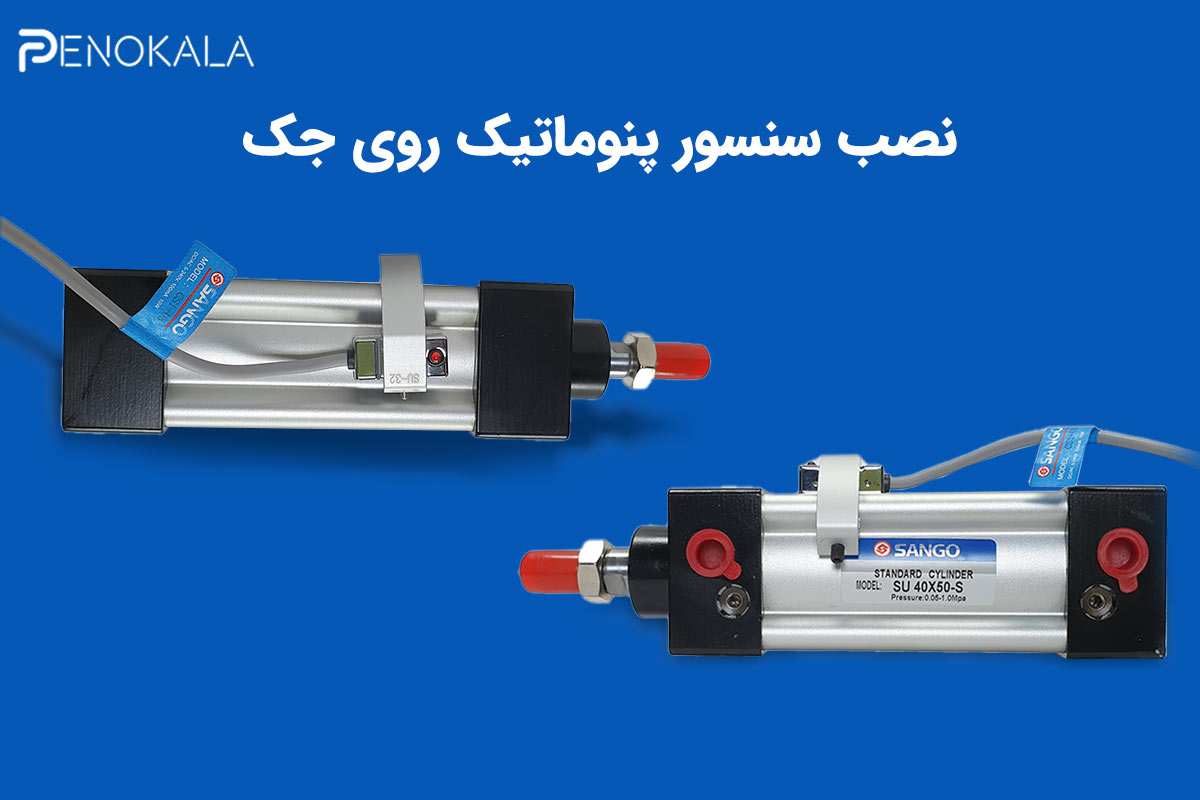

نکات نصب

• سنسور را طبق شیار یا محل تعیین شده روی جک نصب کنید و از محکم بودن بست‌ها مطمئن شوید.
• کانکتور و کابل سنسور را با توجه به ولتاژ و نوع خروجی انتخاب کنید.
• از فاصله مناسب بین سنسور و پیستون یا شفت برای عملکرد دقیق استفاده کنید.
• در محیط‌های پر گردوغبار یا دارای ارتعاش، از مدل‌های مقاوم یا شیلددار بهره ببرید.

رعایت این نکات باعث می‌شود سنسور عملکرد پایدار، دقیق و طول عمر بالایی داشته باشد و سیستم پنوماتیک شما بهینه کار کند.

جمع بندی

سنسور جک پنوماتیک یکی از عناصر حیاتی در سیستم‌های خودکار است که امکان کنترل دقیق و سریع فرایندهای صنعتی را فراهم می‌کند. ساختار کلی اکثر سنسورها به‌صورت نرمال بسته است و با تحریک جریان مغناطیسی، سیگنال را به شیر برقی یا جک پنوماتیک دیگر منتقل می‌کند. بسته به نیاز سیستم، سنسورها می‌توانند به صورت دو سیم یا سه سیم انتخاب شوند.انواع سنسور جک پنوماتیک شامل مغناطیسی، القایی، نوری و خازنی هستند که هر کدام با عملکرد مخصوص خود در صنایع مختلف به اتوماسیون و هدایت دقیق حرکت شفت جک کمک می‌کنند. نصب این سنسورها بسیار ساده است، اما نکته مهم، قرار دادن آن‌ها به‌صورت محکم و بدون لرزش یا تنش فیزیکی است تا عملکردی دقیق و پایدار ارائه دهند.

برای خرید یا دریافت مشاوره تخصصی، می‌توانید به فروشگاه اینترنتی پنوکالا مراجعه کنید و بهترین سنسور جک پنوماتیک و دیگر تجهیزات صنعتی را متناسب با نیاز خود انتخاب نمایید.
