هیدرولیک و پنوماتیک چیست؟ بررسی کامل تفاوتها، کاربردها، مزایا و اجزا
در دنیای اتوماسیون و تجهیزات صنعتی، آموزش هیدرولیک و پنوماتیک یکی از مهمترین مباحث برای مهندسان، تعمیرکاران و دانشجویان محسوب میشود. با این حال، بسیاری از افراد شناخت دقیق و کاملی از این سیستمها، کاربردها و مزایای آنها ندارند. آشنایی با هیدرولیک و پنوماتیک و درک تفاوتهای این دو فناوری میتواند نقش مهمی در انتخاب صحیح تجهیزات صنعتی داشته باشد. اصطلاح «هیدرولیک پنوماتیک» معمولاً برای اشاره به مجموعه فناوریهای انتقال قدرت مبتنی بر روغن و هوای فشرده به کار میرود. با این حال، بسیاری از افراد تفاوت این دو فناوری را بهدرستی نمیدانند و اغلب این سؤال مطرح میشود که این سیستمها برای چه کاربردهایی مناسب هستند و چگونه انتخاب صحیح آنها میتواند هزینهها را کاهش دهد.
همچنین اگر در انتخاب سیستمهای هیدرولیکی و پنوماتیکی دچار شک و تردید شدهاید یا برای شما سؤال است که چرا در یک کارخانه از جک هیدرولیک و در خط تولیدی دیگر از سیستمهای پنوماتیکی استفاده میشود، این مقاله دقیقاً به این پرسشها پاسخ میدهد. در ادامه، تفاوتها، مزایا، اجزا و کاربردهای سیستمهای هیدرولیکی و پنوماتیکی به طور کامل و مجزا بررسی شده است تا بتوانید بهترین گزینه را برای مصارف صنعتی و حتی پروژههای دانشجویی خود انتخاب کنید، هزینهها را کاهش دهید و با شناخت محدودیتها و مزایای هر سیستم، تصمیمی حرفهای و تخصصی بگیرید.
مطالبی که در این مقاله با آن آشنا میشوید
سیستم هیدرولیک چیست و چگونه کار میکند؟
سیستم هیدرولیک با استفاده از فشار مایعات، انرژی را انتقال داده و کنترل میکند و یکی از مهمترین فناوریهای انتقال قدرت در صنعت محسوب میشود. هیدرولیک با استفاده از سیال فشرده (روغن هیدرولیک) عمل انتقال و کنترل نیرو و همچنین تقویت نیرو را انجام میدهد. مطابق با اصول فنی این سیستم براساس قانون پاسکال کار میکند به طوری که فشار به سیال در یک مداربسته به صورت یکنواخت وارد میشود.سیال در سیستم هیدرولیک و پنوماتیک نقش مهمی دارد به دلیل آن که علاوه بر انتقال نیرو در سیستم باعث روانکاری و خنک شدن سیستم میشود.
معنی هیدرولیک به صورت لغوی چیست؟
هیدرولیک از واژه یونانی Hydro به معنای آب گرفته شده است و امروزه به فناوری انتقال نیرو توسط مایعات تحت فشار، مانند روغن هیدرولیک، گفته میشود. به زبان ساده، هیدرولیک روشی برای ایجاد و انتقال قدرت با استفاده از سیال تحت فشار است

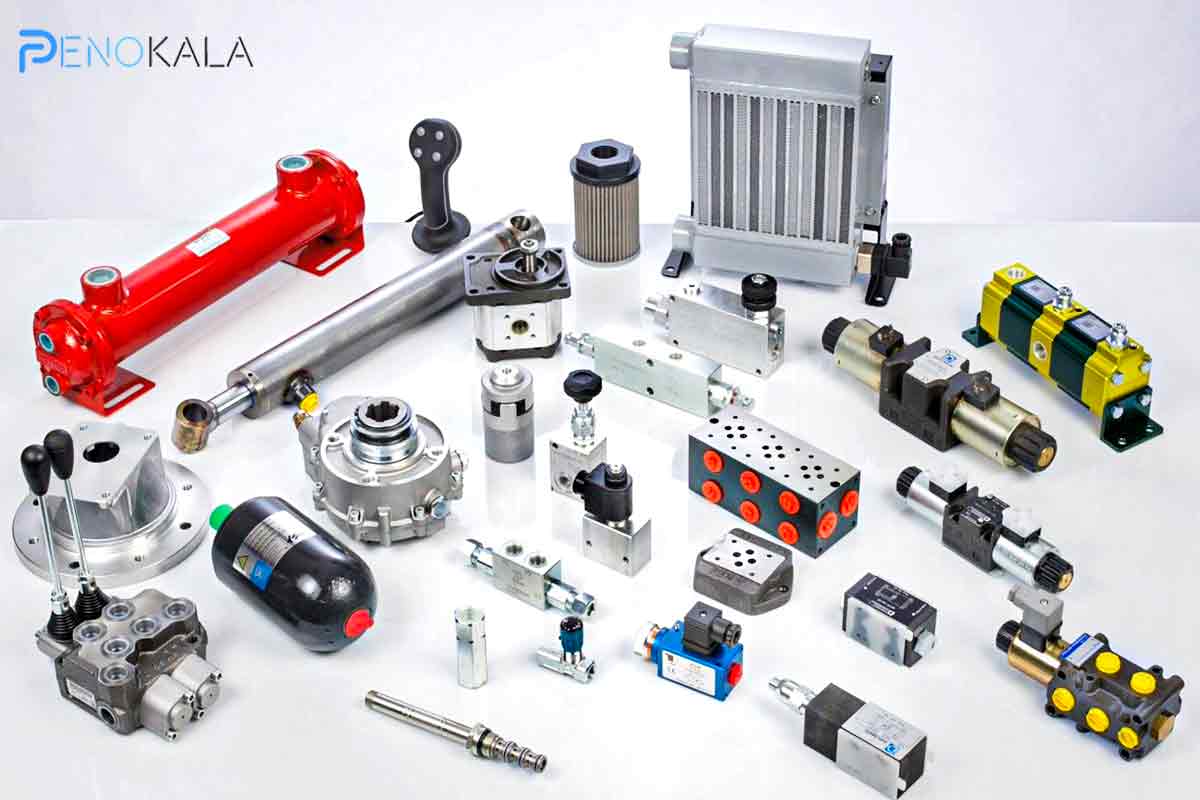

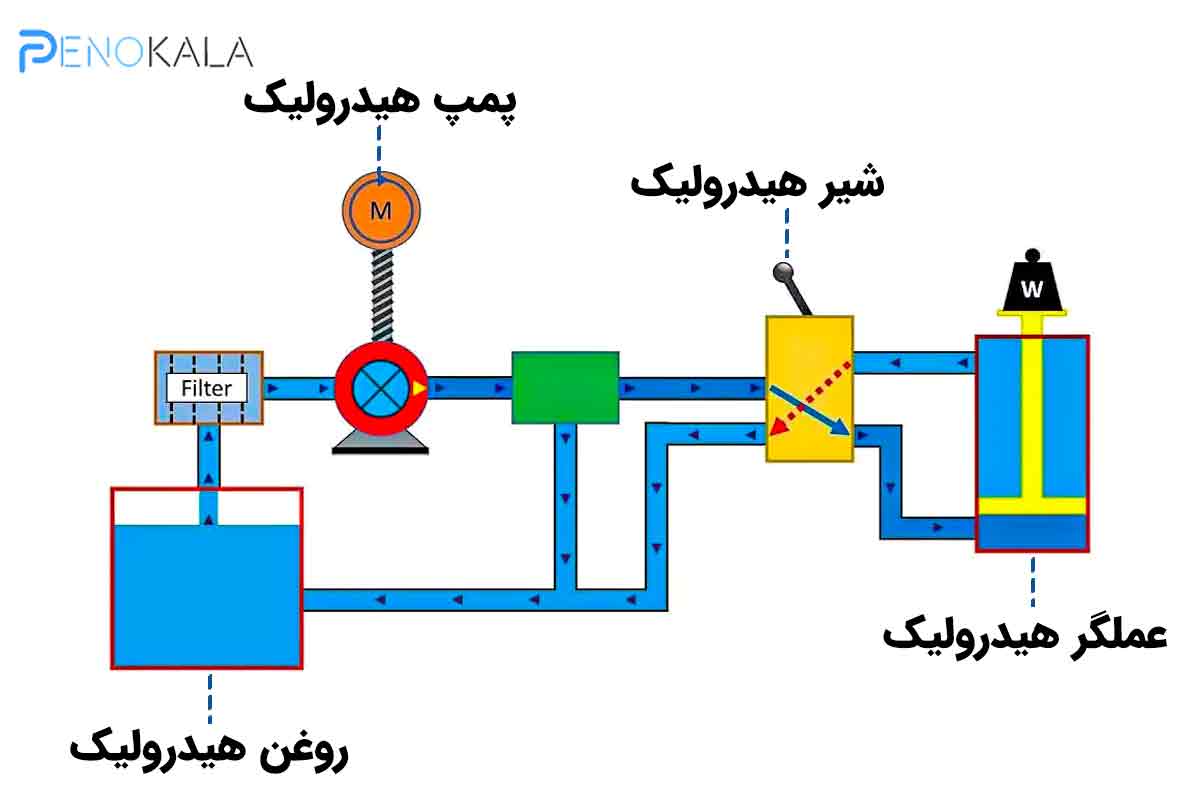

اجزای اصلی سیستم هیدرولیک
سیستمهای هیدرولیکی، همچون قلب تپنده ماشینآلات مدرن، از فناوریهای کلیدی در دنیای صنعت به شمار میروند که با هماهنگی هوشمندانه اجزای مکانیکی و سیالات تحت فشار، قدرت و دقت بینظیری را به ارمغان میآورند.در مرکز این سیستم، مخزن هیدرولیک قرار دارد که نه تنها سیال را ذخیره میکند، بلکه با کمک به خنکسازی و جداسازی حبابهای هوا، زمینهای پایدار برای عملکرد طولانیمدت فراهم میآورد و مستقیماً بر عمر مفید تجهیزات تأثیر میگذارد.پمپ هیدرولیک، نیروی محرک اصلی، انرژی مکانیکی را به فشار هیدرولیکی تبدیل کرده و سیال پرفشار را از طریق شبکهای از لولهها، شیلنگها و اتصالات به گردش درمیآورد.کنترل دقیق جریان، فشار و جهت حرکت سیال بر عهده شیرهای هیدرولیکی (شیر هیدرولیک) متنوع است که همچون مغز سیستم عمل میکنند و امکان تنظیم دقیق عملیات را فراهم میسازند.در نهایت، سیلندرهای هیدرولیکی انرژی سیال را به حرکت خطی قدرتمند تبدیل کرده و به عنوان عملگرهای اصلی، بارهای سنگین را با سهولت جابهجا میکنند. گاهی نیز از هیدروموتورها برای ایجاد حرکت چرخشی استفاده میشود.برای حفظ پاکیزگی و کارایی، فیلترها آلایندهها را حذف میکنند و آکومولاتورها با ذخیره انرژی، نوسانات فشار را جبران کرده و بازدهی سیستم را به حداکثر میرسانند. درک عمیق ساختار و نقش هر جزء، کلید انتخاب بهینه تجهیزات و ارتقای بهرهوری در خطوط تولید است.
مزایای سیستم هیدرولیک
سیستمهای هیدرولیکی به خاطر توانایی تولید نیروی بسیار بالا و کار در فشارهای زیاد، در صنایع گوناگون جایگاه کلیدی دارند. این سیستمها قادرند نیرو را با دقت و کنترل عالی منتقل کنند و به همین دلیل برای کارهای سنگین و دقیق، گزینهای بسیار مناسب به شمار میروند.در اکثر خطوط تولید صنعتی، بهرهگیری همزمان از فناوری هیدرولیک و پنوماتیک منجر به افزایش چشمگیر بهرهوری، کاهش سایش و استهلاک قطعات مکانیکی و همچنین کنترل دقیقتر حرکات میشود. درک صحیح از ماهیت و عملکرد سیستمهای هیدرولیکی و پنوماتیکی، کمک بزرگی به فهم بهتر نحوه کارکرد ماشینآلات صنعتی میکند.بررسی این دو فناوری نشان میدهد که هیدرولیک و پنوماتیک در حوزه اتوماسیون صنعتی و صنایع پیشرفته نقش بسیار مهمی ایفا میکنند و میتوانند راندمان و بهرهوری فرآیندها را به طور قابل توجهی ارتقا دهند.
معایب سیستم هیدرولیک
با وجود کاربرد گسترده سیستمهای هیدرولیکی در بخشهای متنوع صنعتی، این فناوریها با محدودیتهایی همراه هستند که در زمان ارزیابی سیستمهای هیدرولیکی و پنوماتیکی، حتماً باید به آنها توجه شود. یکی از مشکلات اصلی، خطر خروج سیال از مدار است که نه تنها میتواند محیط اطراف را آلوده کند، بلکه باعث کاهش فشار در خطوط و افت شدید عملکرد کلی دستگاهها میشود.علاوه بر این، مخارج نگهداشت و تعمیرات این سیستمها نسبتاً سنگین است؛ زیرا نیازمند بازرسیهای منظم، عوض کردن مکرر روغن و تعویض قطعاتی مانند واشرها هستیم. سیستمهای هیدرولیکی در برابر نوسانات حرارتی و ورود ناخالصیها آسیبپذیرتر از نوع پنوماتیکی هستند، که این امر میتواند دوام و پایداری تجهیزات را به خطر بیندازد.با در نظر گرفتن اهمیت کلیدی که فناوریهای هیدرولیک و پنوماتیک در فرآیندهای صنعتی دارند، شناخت عمیق این کاستیها کمک شایانی به تصمیمگیری هوشمندانه برای انتخاب بهترین گزینه متناسب با نیازهای هر پروژه میکند.
کاربردهای هیدرولیک در صنعت
هیدرولیک نقش کلیدی در بهبود قدرت، دقت و بهرهوری صنایع مختلف دارد. در حوزه خودرو، سیستمهای ترمز و فرمان نمونهای از سیستمهای هیدرولیک و پنوماتیک هستند که ایمنی را افزایش میدهند. در ماشینآلات سنگین و معادن، انتقال نیروی بالا با حداقل اتلاف انرژی انجام میشود. صنایع هوافضا و دریایی از هیدرولیک برای کنترل پایدار و دقیق استفاده میکنند. در کشاورزی نیز ادوات پیشرفته با تکیه بر این فناوری کار میکنند. آشنایی با هیدرولیک و پنوماتیک و کاربردهای آن، گامی مهم در توسعه صنعت مدرن محسوب میشود.
پنوماتیک چیست و بر چه اساسی کار میکند؟
پنوماتیک امروزه فراتر از یک روش ساده انتقال نیرو، بهعنوان ابزاری استراتژیک در مهندسی صنایع شناخته میشود. این فناوری با بهرهگیری از هوای فشرده، امکان اجرای حرکات دقیق و سریع را در سیستمهای مختلف فراهم میکند و به همین دلیل در بسیاری از خطوط تولید مدرن جایگاه ثابتی دارد. استفاده از پنوماتیک نهتنها موجب افزایش سرعت فرآیندها میشود، بلکه به کاهش ریسکهای ایمنی و سادهسازی ساختار تجهیزات نیز کمک میکند.در یک سیستم پنوماتیکی، هوا توسط کمپرسور متراکم شده و پس از عبور از واحدهای کنترلی، به اجزایی مانند سیلندرها و عملگرها منتقل میشود. این عملگرها وظیفه تبدیل انرژی ذخیرهشده در هوا به حرکت مکانیکی را بر عهده دارند. نبود سیالات روغنی و مواد شیمیایی در این چرخه، پنوماتیک را به گزینهای پاک و مناسب برای محیطهایی تبدیل کرده که حساسیت به آلودگی در آنها بالاست؛ از کارخانههای تولید مواد غذایی گرفته تا صنایع الکترونیک و تجهیزات پزشکی.یکی از مزیتهای کمتر دیدهشده اما بسیار مهم پنوماتیک، سادگی مدار عملکرد آن است. در این سیستمها، هوای مصرفشده پس از انجام وظیفه به محیط آزاد تخلیه میشود و نیازی به بازیافت یا بازگشت به منبع ندارد. همین موضوع باعث کاهش هزینههای طراحی، نگهداری و تعمیرات میشود و در پروژههایی با بودجه محدود، یک امتیاز رقابتی محسوب میگردد.از نگاه بهرهوری صنعتی، پنوماتیک به دلیل پاسخدهی سریع و ساختار انعطافپذیر، نقش مؤثری در اتوماسیون خطوط تولید ایفا میکند. امکان ترکیب آسان این سیستم با تجهیزات کنترلی و رباتیک، آن را به انتخابی هوشمندانه برای صنایع آیندهمحور تبدیل کرده است. در مجموع، پنوماتیک راهکاری مدرن، اقتصادی و قابل اعتماد برای پاسخ به نیازهای متنوع مهندسی به شمار میآید.
معنی پنوماتیک به صورت لغوی چیست؟
واژه پنوماتیک (Pneumatic) از کلمه یونانی Pneuma به معنای «هوا»، «نفس» یا «باد» گرفته شده است. در صنعت، پنوماتیک به فناوری انتقال و کنترل نیرو با استفاده از هوای فشرده گفته میشود.

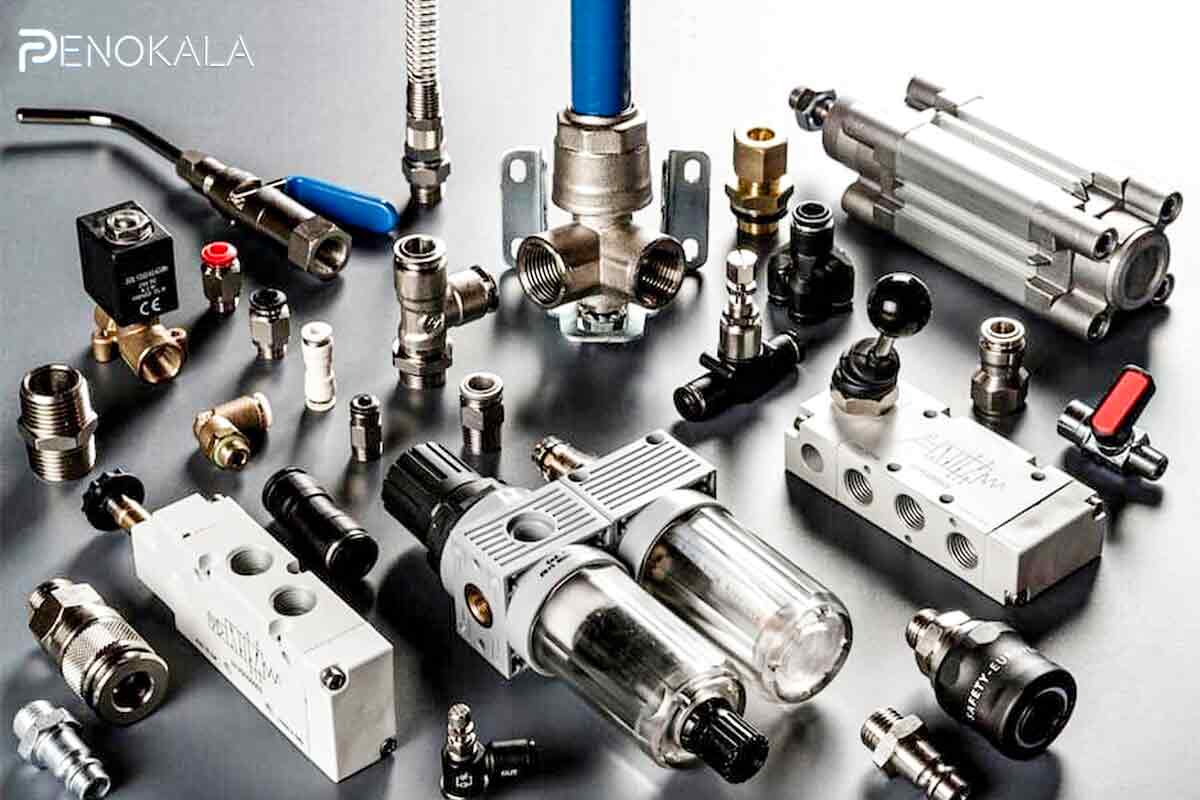

اجزای اصلی سیستم پنوماتیک
در بسیاری از صنایع تولیدی مدرن، سیستم پنوماتیک یکی از بهترین روشهای مناسب برای انتقال و کنترل نیرو استفاده میشود.این تکنولوژی براساس هوای فشرده شرایط حرکت و اعمال نیرو و کنترل فرآیندها را با سرعت و دقت بالا مهیا میکند.شناخت اجزای این قطعات پنوماتیک به منظور طراحی مناسب و اصولی ، استفاده صحیح از این سیستم امری مهم است که در ادامه اجزای اصلی آن را بررسی میکنیم.
- کمپرسور: تجهیزی است که وظیفه دارد با مکش هوای محیط و با بالا بردن فشار آن را به انرژی تبدیل کند کمپرسور در انواع پیستونی اسکرو پره ایی و.. میتواند باشد انتخاب نادرست کمپرسور موجب تلفات انرژی کاهش بازدهی و بالا رفتن هزینه میشود کمپرسور مطابق با میزان مصرف هوا ،فشار و شرایط عملیاتی انتخاب میشود .
- مخزن هوا: مخزن هوا بهعنوان ذخیرهکنندهی انرژی عمل میکند و هوای فشرده را برای زمانهایی که مصرف افزایش مییابد در خود ذخیره مینماید. وجود مخزن باعث کاهش نوسانات فشار، افزایش طول عمر کمپرسور و تأمین یکنواخت هوا برای تجهیزات مصرفی میشود. همچنین مخزن، رطوبت موجود در هوا را تهنشین کرده و از ورود آن به تجهیزات حساس جلوگیری میکند.
- واحد مراقبت پنوماتیک FRL: این بخش نقش مهمی در افزایش طول عمر مفید شیرها و عملگرها ایفا میکند. کارکرد آن به این صورت است که قبل از ورود هوا به بخش کنترلی و اجرایی، نیاز به آمادهسازی دارد و این آمادهسازی توسط سه بخش زیر انجام میشود:
o فیلتر: آب و رطوبت، آلودگیها و ذرات گردوغبار موجود در هوا از طریق فیلتر جدا میشوند.
o رگلاتور پنوماتیک: این بخش فشار هوا را در مقدار معینی ثابت و بدون نوسان نگه میدارد.
o لوبریکاتور: این بخش به منظور جلوگیری یا کاهش سایش قطعات داخلی، در صورت لزوم مقدار معینی روغن به هوا اضافه میکند.
- شیرهای پنوماتیکی: قطعات شیر پنوماتیک بهمنظور هدایت و کنترل جریان هوا استفاده میشوند. اینکه هوا در چه زمانی و با چه فشاری به کدامیک از قسمتهای سیستم هدایت شود، همچنین ترتیب عملکرد اجزا، حرکت سیلندرها و سرعت عملگرها، همگی توسط شیرها مدیریت میشوند.انواع شیرهای پنوماتیکی مورد استفاده عبارتاند از: شیرهای کنترلی، شیرهای قطع و وصل و شیرهای جهتدهنده.

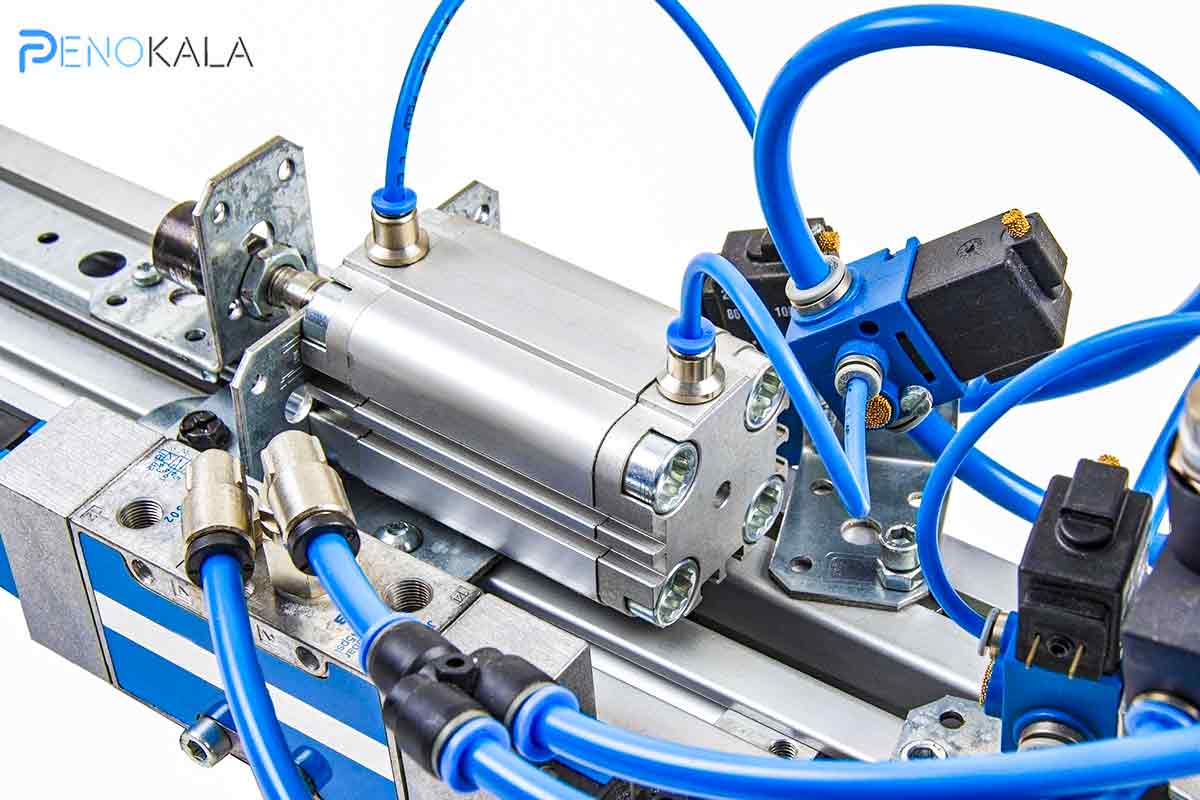

- سیلندر پنوماتیک : سیلندرها از بخشهای پرکاربرد سیستمهای پنوماتیکی هستند. این قطعه با استفاده از هوای فشرده، حرکت رفتوبرگشتی خطی ایجاد میکند. اندازه و ساختار سیلندرها متفاوت است و در صنایع مونتاژ، بستهبندی و جابهجایی قطعات نقش مؤثری دارند.
- عملگرهای پنوماتیکی: وظیفهٔ این بخش تبدیل انرژی هوای فشرده به حرکت مکانیکی است که میتواند بهصورت خطی یا دورانی باشد و شامل موتورهای بادی، سیلندرها و گریپرها است. این بخش تأثیر مستقیم بر کیفیت فرآیند تولید دارد.

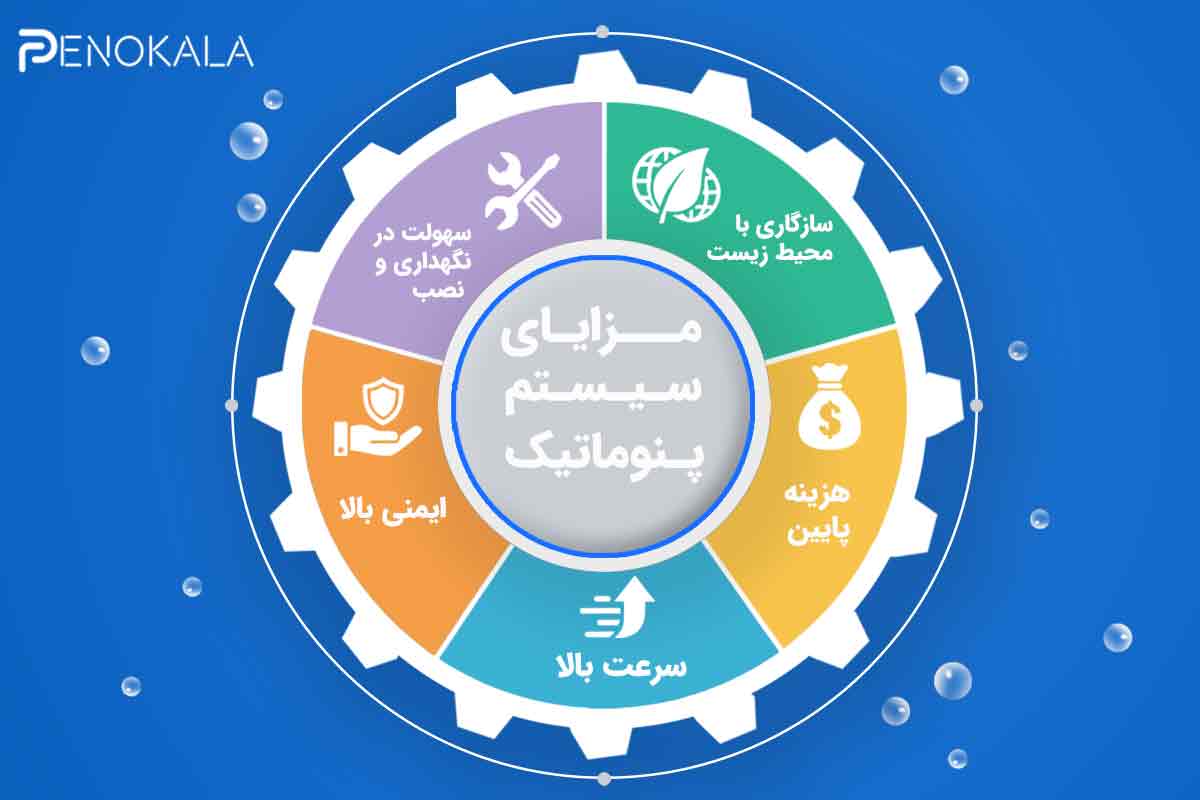

مزایای سیستم پنوماتیک
سیستمهای پنوماتیک امروزه یکی از پرکاربردترین فناوریها در صنایع مختلف هستند و عملکرد آنها بر مبنای بهرهگیری از هوای فشرده استوار است. این سیستمها به دلیل سادگی طراحی، هزینههای پایین و سطح ایمنی بالا، نقش مهمی در خطوط تولید و اتوماسیون صنعتی ایفا میکنند.در اکثر منابع آموزشی و مقالات تخصصی مرتبط با هیدرولیک و پنوماتیک، این فناوری بهعنوان راهحلی ایدهآل برای کاربردهایی که نیاز به سرعت بالا و بارهای سبک دارند، معرفی میشود. در ادامه، به بررسی مهمترین مزایای سیستمهای پنوماتیک خواهیم پرداخت .
- سرعت عملکرد: از مزایای مهم سیستم پنوماتیک میباشد. توسط این بخش، هوای فشرده در مدار بهراحتی جریان پیدا میکند و جکها و شیرها با حداقل تأخیر عمل میکنند که دلیل استفاده از آن در بیشتر خطوط صنعتی، از جمله مونتاژ و بستهبندی، همین موضوع میباشد.
- قیمت اقتصادی: در مقایسه با سیستمهای هیدرولیکی، سیستمهای پنوماتیک قیمت نسبتاً مناسبتری دارند و هزینه تعمیر و نگهداری آنها کمتر است. پنوماتیک به دلیل عدم نیاز به روغن و سادگی تعمیرات، باعث شده که قیمت اقتصادیتری داشته باشد و انتخابی مقرونبهصرفهتر باشد؛ بنابراین در پروژههای کوچک و متوسط گزینه مناسبتری هستند.
- ایمنی در کار و تمیزی : به دلیل استفاده از هوای فشرده بهعنوان سیال کاری، سیستم پنوماتیک یک سیستم تمیز محسوب میشود. در این سیستم، چون نشت روغن و آلودگی محیطی وجود ندارد، شرایطی تمیز و ایمن برای محیط کار فراهم میگردد که این موضوع یک مزیت مهم به شمار میآید. به همین دلیل، این سیستمها بیشتر در صنایع حساس قابل استفاده هستند. این مزیت یکی از تفاوتهای مهم و اصلی بین سیستمهای پنوماتیکی و هیدرولیکی میباشد.
- قابل استفاده در صنعت غذا و دارو : تمیزی و ایمنی بالا و همچنین بهداشت، سبب شده که سیستم پنوماتیکی در صنایع غذایی و دارویی به طور فراوان استفاده شود. در صنایع مذکور هرگونه آلودگی باعث خسارت بالا میشود. پنوماتیک به دلیل نداشتن سیالاتی که آلایندگی دارند گزینه استاندارد از نظر بهداشت برای استفاده در صنایع خاص میباشد و نقش فراوانی در این دست صنایع دارند.
معایب سیستم پنوماتیک
سیستمهای پنوماتیکی که عملکرد آنها بر مبنای هوای فشرده است، سالهاست جایگاه ثابتی در صنایع مختلف پیدا کردهاند و در بخشهای گوناگون تولید و اتوماسیون صنعتی به کار میروند. با وجود این کاربرد گسترده، ارزیابی محدودیتها و کاستیهای این فناوری، بهخصوص زمانی که در کنار گزینههایی مانند سیستمهای هیدرولیک قرار میگیرد، امری ضروری است.
- ضعف در کنترل دقیق حرکت : یکی از چالشهای اساسی در سامانههای پنوماتیکی، ناتوانی آنها در دستیابی به کنترل بسیار دقیق موقعیت و سرعت است. به دلیل ماهیت تراکمپذیر هوا، واکنش عملگرها همیشه قابل پیشبینی کامل نیست و این موضوع باعث بروز خطا در حرکت میشود. در فرآیندهایی که دقت بالا اهمیت حیاتی دارد، این ویژگی بهعنوان یک نقطهضعف جدی مطرح میشود. به همین دلیل، در مقایسه میان سیستمهای هیدرولیکی و پنوماتیکی، معمولاً پنوماتیک برای عملیات ساده، سریع و تکراری ترجیح داده میشود.
- محدودیت فشار و توان خروجی : سیستمهای پنوماتیک از نظر فشار کاری در سطح پایینتری نسبت به سیستمهای هیدرولیک قرار دارند. این تفاوت مستقیماً بر میزان نیروی قابل تولید تأثیر میگذارد و باعث میشود توان خروجی پنوماتیک برای جابجایی بارهای سنگین کافی نباشد. در پروژههای صنعتی که نیاز به نیروی بالا وجود دارد، بررسی تفاوت میان هیدرولیک و پنوماتیک اغلب نشان میدهد که پنوماتیک نمیتواند پاسخگوی الزامات فنی باشد. از همین رو، انتخاب این سیستمها در صنعت نیازمند دقت بالایی است.
- کاهش بهرهوری به دلیل اتلاف انرژی : نشتی هوا یکی از مشکلات رایج در سیستمهای پنوماتیکی محسوب میشود. حتی نشتیهای جزئی نیز میتوانند منجر به هدررفت قابل توجه انرژی شوند و راندمان کلی سیستم را کاهش دهند. در بازه زمانی طولانی، این مسئله باعث افزایش هزینههای تعمیر و نگهداری شده و از نظر اقتصادی، استفاده از پنوماتیک را در برخی کاربردها غیرمنطقی میسازد. در بسیاری از تحلیلها و مقالات مرتبط با هیدرولیک و پنوماتیک، این عامل بهعنوان یکی از ضعفهای کلیدی پنوماتیک مطرح میشود.
- دامنه کاربرد محدود در صنایع خاص : اگرچه سیستمهای پنوماتیکی به دلیل سادگی ساخت و ایمنی نسبی مورد توجه هستند، اما نمیتوان آنها را راهحلی جامع برای تمامی صنایع دانست. در صنایع سنگین یا فرآیندهایی که به نیروی یکنواخت و کنترل بسیار دقیق نیاز دارند، این سیستمها عملکرد مطلوبی ارائه نمیدهند. در مباحث آموزشی و پژوهشی مرتبط با هیدرولیک و پنوماتیک نیز همواره تأکید میشود که انتخاب فناوری مناسب باید بر اساس نوع بار، میزان دقت مورد انتظار و سطح فشار کاری انجام گیرد.
کاربردهای پنوماتیک در صنعت
پنوماتیک به دلیل سادگی، ایمنی، سرعت بالا و هزینه نگهداری کم در صنایع مختلف کاربردهای ویژهای دارد. برخی از مهمترین کاربردهای پنوماتیک در صنایع مختلف عبارتاند از:
پنوماتیک در اتوماسیون صنعتی : در اتوماسیون صنعتی پنوماتیک وسیلهای است که در اموری که نیاز به سرعت بالا دارد کاربرد فراوانی دارد مانند کاربرد در شیرها و سیلندر ها (جک پنوماتیک) و عملگرهای که در رباتها و بازوهای رباتی استفاده میشوند و مناسب فرایندهای تکرارپذیر در اتوماسیون میباشد.
نقش پنوماتیک در صنعت بستهبندی : در این صنعت به دلیل انتقال کالا در خطوط تولید و بازو بسته شدن بازوهای رباتیکی فناوری پنوماتیک کاربرد فراوانی دارد.پنوماتیک چون دارای سرعت بالا در عملکرد است، در بستهبندی سریع کالاها و پایین آوردن خطای انسانی، به طور گسترده در این صنعت استفاده میشوند.
کاربرد در صنعت حساس پزشکی و بهداشت : در این صنعت بهداشت و تمیزی اهمیت بالایی دارد و چون فناوری پنوماتیک ویژگی دارد که تمیز و ایمنتر هست در این صنعت قابل استفاده میباشد و محبوبیت بالایی دارد.علت این است که از سیال هوای فشرده به جای روغن استفاده میکند و هوا به طور معمول سیال تمیزتری محسوب میشود بنابراین در تجهیزات دندانپزشکی و محصولات بیمارستانی و آزمایشگاهی به شدت پرکاربرد میباشد.
کاربرد در صنعت تولید نوشیدنی و غذا : در خطوطی که مرتبط با تولید محصولات نوشیدنی و غذا هست مثل پرکنها، برش و انتقال محصول، فناوری پنوماتیک استفاده میشود .همان طور که پیشتر توضیح داده شد به دلیل تمیزی و استفاده از هوا به جای روغن پنوماتیک مناسبتر هست برای صنعت مرتبط با تولیدات محصولات خوراکی.
آموزش هیدرولیک و پنوماتیک برای مهندسان
آموزش هیدرولیک و پنوماتیک برای مهندسان یکی از مهمترین گامها در مسیر ورود به حوزه طراحی، بهرهبرداری و نگهداری سیستمهای صنعتی است. امروزه بسیاری از ماشینآلات، خطوط تولید، تجهیزات اتوماسیون و سیستمهای انتقال قدرت بر پایه فناوریهای هیدرولیکی و پنوماتیکی کار میکنند؛ به همین دلیل تسلط بر این دانش برای مهندسان مکانیک، صنایع، مکاترونیک و اتوماسیون یک مزیت حرفهای ارزشمند محسوب میشود.
در فرآیند آموزش هیدرولیک و پنوماتیک، مهندسان ابتدا با اصول انتقال انرژی توسط سیالات و هوای فشرده آشنا میشوند. سپس مباحثی مانند شناخت اجزای اصلی سیستمها شامل پمپها، کمپرسورها، شیرهای کنترل فشار و جهت، سیلندرها، موتورهای هیدرولیکی و تجهیزات کنترلی مانند شیر کنترلی پنوماتیک یا کنترل ولو ها را فرا میگیرند. آشنایی با استانداردهای نقشهکشی و نمادهای فنی نیز بخش مهمی از این آموزش است؛ زیرا درک صحیح نقشهها و مدارها، پایه طراحی و عیبیابی سیستمهای صنعتی به شمار میرود.
یکی از مهمترین بخشهای این آموزش، بررسی مدارات هیدرولیک و پنوماتیک است. این مدارات مجموعهای از تجهیزات و مسیرهای کنترلی هستند که وظیفه هدایت جریان روغن یا هوای فشرده و کنترل عملکرد عملگرها را بر عهده دارند. مهندسان با یادگیری ساختار این مدارات میتوانند نحوه کنترل سرعت، فشار، نیرو و حرکت تجهیزات را تحلیل کرده و در طراحی سیستمهای کارآمدتر نقش مؤثری داشته باشند.
علاوه بر طراحی، مهارت عیبیابی نیز از اهداف اصلی آموزش هیدرولیک و پنوماتیک است. تشخیص نشتی، افت فشار، خرابی شیرها، عملکرد نامناسب سیلندرها و سایر مشکلات رایج به مهندسان کمک میکند تا زمان توقف تجهیزات را کاهش داده و بهرهوری خطوط تولید را افزایش دهند.
جهت کسب اطلاعات تخصصیتر درباره اجزای تشکیلدهنده، شیوه طراحی و عملکرد مدارات در کاربردهای صنعتی، میتوانید مقاله «مدارات هیدرولیک و پنوماتیک؛ بررسی ساختار، انواع و تحلیل عملکرد در صنعت» را مطالعه کنید.

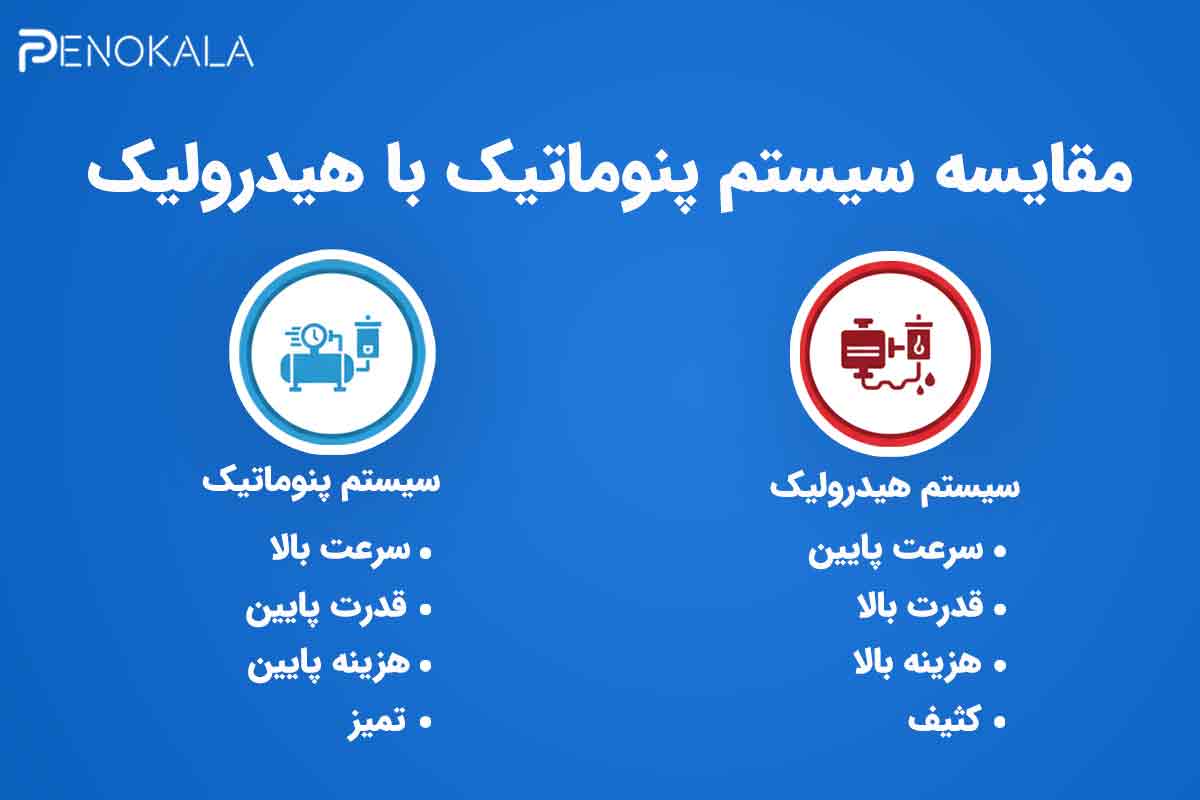

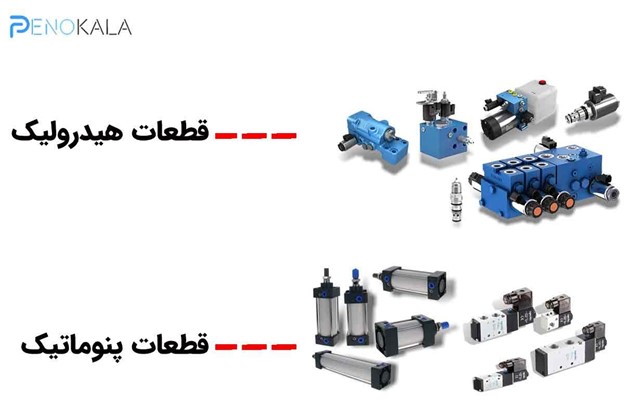

تفاوت هیدرولیک و پنوماتیک در یک نگاه
- هیدرولیک و پنوماتیک تفاوتهایی با هم دارند که در ادامه به این تفاوتها میپردازیم :
- سیال کاری : هیدرولیک از سیال کاری روغن استفاده میکند اما پنوماتیک هوا در عملکرد آن نقش ایفا میکند.
- مدار: پنوماتیک یک سیستم کاملا مدار باز محسوب میشود اما هیدرولیک یک سامانه مدار بسته به حساب میآید.
- فشار کاری: در قطعات هیدرولیک به طور معمول فشار کاری بالاتر از پنوماتیک است.
- دقت کنترلی: هیدرولیک در کنترل موقعیت دقت بالاتری دارد.
- آلودگی محیطی: پنوماتیک سیال کاری آن هوا است به همین دلیل گزینه تمیزتری محسوب میشود.
کاربریهای سنگین: هیدرولیک در کاربریهای سنگین که به نیرو بیشتری نیاز دارد انتخاب بهتری نسبت به پنوماتیک محسوب میشود. - سرعت : به دلیل سرعت بالای که پنوماتیک دارد عملکرد پنوماتیک در کارهای سریع بهتر است.
سوالات متداول
- هیدرولیک یعنی چی؟
هیدرولیک به فناوری انتقال و کنترل نیرو توسط مایعات تحت فشار گفته میشود. - پنوماتیک یعنی چی؟
در جواب سوال پنوماتیک چیه ؟ باید گفت پنوماتیک به فناوری انتقال نیرو و انجام حرکت با استفاده از هوای فشرده گفته میشود. - تفاوت اصلی سیستم هیدرولیک و پنوماتیک چیست؟
مهمترین تفاوت هیدرولیک و پنوماتیک در نوع سیال کاری آنها است. سیستم هیدرولیک از روغن یا سیالات غیرقابل تراکم برای انتقال نیرو استفاده میکند و توان تولید نیروی بسیار بالایی دارد؛ در حالی که سیستم پنوماتیک با هوای فشرده کار میکند و برای کاربردهایی که به سرعت، پاکیزگی و ایمنی بیشتر نیاز دارند مناسبتر است. - در چه کاربردهایی استفاده از سیستم هیدرولیک بهتر از پنوماتیک است؟
سیستم هیدرولیک برای کاربردهای سنگین مانند ماشینآلات راهسازی، تجهیزات معدنی، پرسهای صنعتی، جرثقیلها و سیستمهای بالابر مناسبتر است؛ زیرا میتواند نیروی بیشتری تولید کرده و کنترل دقیقتری روی حرکت و موقعیت داشته باشد. - چرا صنایع غذایی و دارویی بیشتر از سیستمهای پنوماتیک استفاده میکنند؟
زیرا پنوماتیک از هوای فشرده بهعنوان سیال کاری استفاده میکند و خطر نشت روغن و آلودگی محیط را ندارد. به همین دلیل این سیستمها از نظر بهداشتی ایمنتر بوده و برای صنایع حساس مانند تولید مواد غذایی، نوشیدنیها، تجهیزات پزشکی و دارویی گزینهای ایدهآل محسوب میشوند.
جمعبندی
هیدرولیک و پنوماتیک دو فناوری اصلی و پرکاربرد در صنایع مختلف هستند که هر کدام برای نیازهای خاصی طراحی شدهاند. سیستم هیدرولیک با استفاده از سیالات غیرقابل تراکم، توانایی تولید نیروی بسیار بالا را دارد و به همین دلیل در کاربردهای سنگین صنعتی مورد استفاده قرار میگیرد. در مقابل، پنوماتیک با بهرهگیری از هوای فشرده و ساختاری ساده، مزایایی مانند سرعت بالا، پاکیزگی و ایمنی بیشتر را ارائه میدهد و برای فرآیندهای سریع و حساس گزینهای ایدهآل محسوب میشود.
آموزش هیدرولیک و پنوماتیک به مهندسان، تکنسینها و متخصصان کمک میکند تا با شناخت دقیق عملکرد هر دو سیستم و تجهیزات مورد استفاده در آنها، انتخاب مناسبتری داشته باشند، عیبیابی را بهصورت اصولی انجام دهند و بهرهوری پروژههای صنعتی و تولیدی را افزایش دهند. در نهایت، هیچیک از سیستمهای هیدرولیک و پنوماتیک برتری مطلق نسبت به دیگری ندارند و انتخاب بین آنها باید بر اساس نیاز، شرایط کاری و اهداف پروژه انجام شود.
