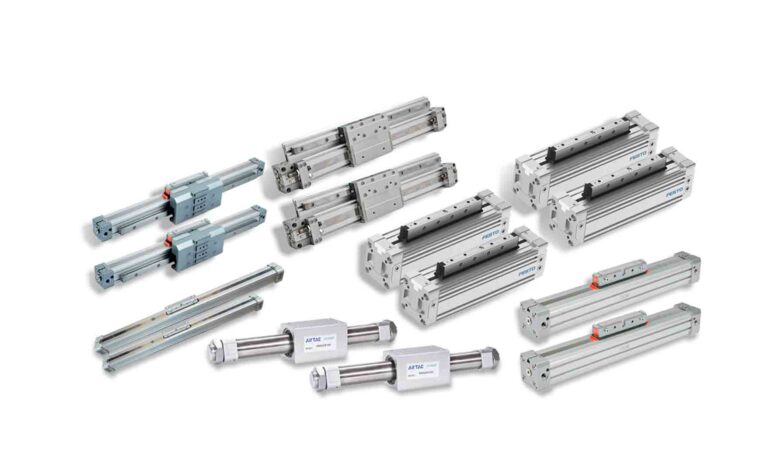

معرفی جامع جک رادلس نسل جدید جک پنوماتیک بدون شفت

بسیاری از صنایع به قدرت بالا و فضای نصب محدود در سیستم‌های پنوماتیکی نیاز دارند و یکی از چالش‌های اصلی آن‌ها، انتخاب جک پنوماتیک مناسب است. به همین دلیل، مهندسان طراحی صنعتی برای رفع این نیاز، اقدام به طراحی نسل جدیدی از جک‌های پنوماتیک کردند. در این طراحی نوین، جک بدون شفت خارجی (با پیستون داخلی) بوده و با استفاده از اتصال مغناطیسی یا مکانیکی، نیروی پیستون به واگن متحرک روی بدنه منتقل می‌شود. این جک‌ها به‌صورت کامپکت طراحی شده‌اند و با وجود طول پیستون بلند، قدرت بالایی ایجاد می‌کنند. چنین ساختاری تمامی نیازهای عملکردی صنایع مدرن را برطرف می‌سازد. در این مقاله به بررسی عملکرد، ساختار فنی، انواع برندها و کاتالوگ جک پنوماتیک رادلس پرداخته‌ایم.

چگونگی به‌وجود آمدن جک پنوماتیک رادلس

ساختار کلی جک‌های پنوماتیک سنتی دارای شفت خارجی است که حرکت پیستون را به بیرون منتقل می‌کند. این طراحی در کورس‌های کوتاه عملکرد مطلوبی دارد، اما در کورس‌های بلند با مشکلاتی همراه است؛ از جمله اشغال فضای زیاد، خمش شفت و کاهش دقت حرکت همراه با لرزش. این موضوع صنایع حساس را در انتخاب جک پنوماتیک با کورس بلند با چالش مواجه می‌کرد. با گسترش نیاز این صنایع و پیشرفت فناوری در اواخر قرن بیستم، مهندسان طراحی صنعتی به دنبال راهکاری مناسب برای رفع این محدودیت‌ها بودند. راهکار اصلی حذف شفت و انتقال نیرو به‌صورت جانبی بود. در نتیجه، طراحی جک پنوماتیک بدون شفت یا رادلس شکل گرفت که با استفاده از سیستم‌های مغناطیسی و مکانیکی، نیروی پیستون را به بخشی از جک به نام واگن متحرک منتقل می‌کند. (در بازار ایران به این جک‌ها، جک پنوماتیک واگنی نیز گفته می‌شود.) این نوآوری تحولی بزرگ در سیستم‌های صنعتی ایجاد کرد و بسیاری از صنایع را به استفاده از این جک‌ها سوق داد. در بازار ایران، این نوع جک پنوماتیک حدود ۳ سال است وارد شده و با استقبال گسترده‌ای مواجه شده است.

اولین نمونه‌های کاربردی جک رادلس توسط شرکت FESTO توسعه یافت و پس از آن، SMC نیز نسخه‌های تجاری و دقیق‌تری را برای بازار آسیا و اروپا عرضه کرد. هدف اصلی این طراحی، کاهش فضای نصب، افزایش دقت حرکت خطی و حذف مشکلات خمیدگی شفت بود.

جک پنوماتیک رادلس چیست؟

همون طور قبل گفته شده جک پنوماتیک رادلس (کالسکه ای )نوعی از سیلندر است که هوای فشرده شده را بدون شفت خارجی کار میکند. در این مدل ، پیستون درون سیلندر حرکت میکند و از طریق اتصال مغناطیسی یا مکانیکی ، نیرو به یک واگن متحرک در امتداد بدنه منتقل میشود. این طراحی باعث میشود تا جک ، ضمن حفظ قدرت، در فضا های کوچک و متناسب با نیاز صنایعی که به طول کورس بالا نیاز هستند بسیار کارآمد باشد. به دلیل حذف شفت بیرونی طول کلی این جک پنوماتیک کاهش پیدا کرده و امکان دستیابی به کورس های بلندتر تا حتی 5 متر فراهم میگردد . جک پنوماتیک رادلس به ویژه در صنایع خودروسازی، چاپ ، بسته بندی و تجهیزات انتقال مواد استفاده می شود. از مهم ترین مزایا این سیلندر پنوماتیک دقت بالا ، کاهش سایش و قابل نصب چند جهت می توان اشاره کرد. این ویژگی ها باعث شده تمام چالش های انتخاب جک با کورس بالا رو کاهش داده و محبوبیت بالای در این صنایع پیدا کند

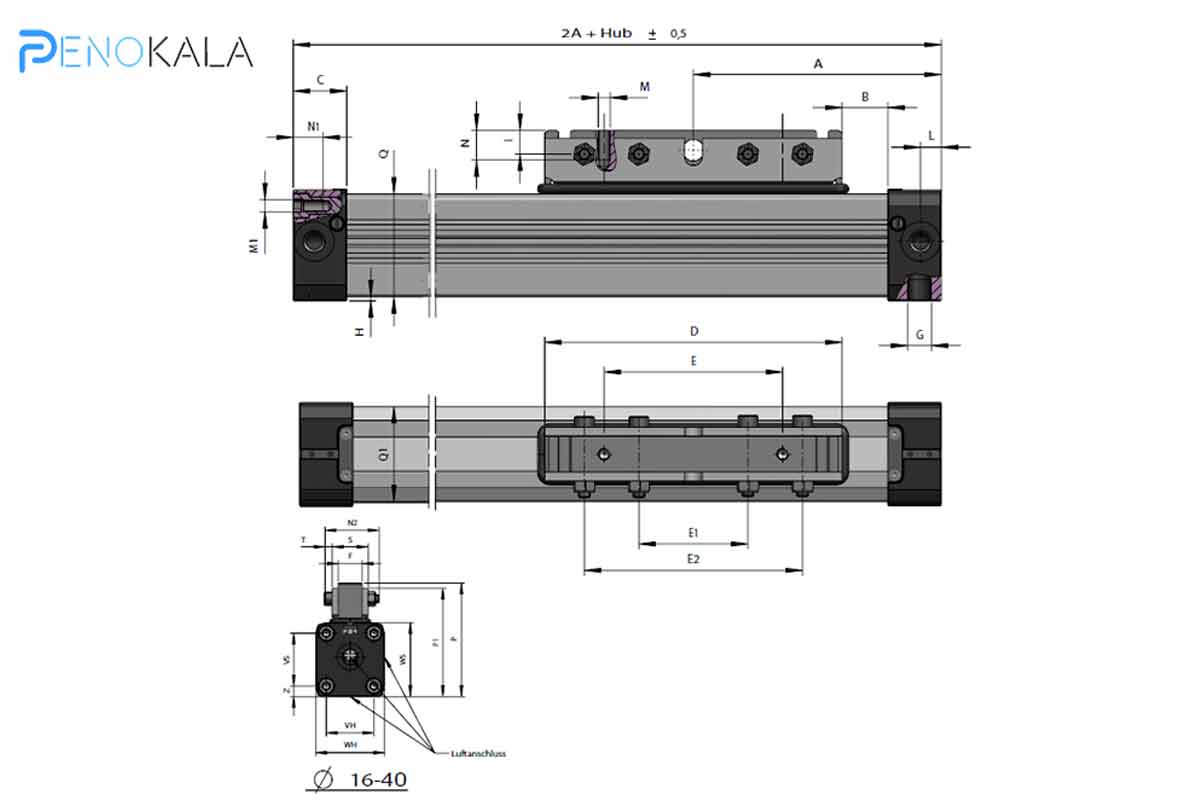

اجزای جک پنوماتیک رادلس

Inner sealing band
نوار آب‌بندی داخلی که از نشت هوا بین پیستون و بدنه سیلندر جلوگیری می‌کند.

Magnet stripes
نوارهای مغناطیسی نصب شده روی پیستون برای انتقال نیرو به واگن متحرک یا شناسایی موقعیت توسط سنسورها.

Outer sealing band
نوار آب‌بندی خارجی که جلوی نفوذ گرد و غبار و رطوبت به داخل سیلندر را می‌گیرد.

Cylinder head
سر سیلندر که پورت‌های ورود و خروج هوا در آن تعبیه شده و پیستون را محدود می‌کند.

Cylinder tube
بدنه اصلی سیلندر که پیستون در داخل آن حرکت می‌کند و ساختار استحکام جک را فراهم می‌کند.

Piston
قطعه متحرک داخلی که با فشار هوا به جلو و عقب حرکت می‌کند و نیروی خطی تولید می‌کند.

Piston axle and load friction
محور پیستون و مکانیزم تحمل بار که نیرو را به واگن منتقل کرده و اصطکاک بار را کنترل می‌کند.

Sensor magnets
آهنرباهای سنسور که موقعیت واگن را برای سیستم کنترل و اتوماسیون تشخیص می‌دهند.

End cushioning screw
پیچ انتهایی دمپر که ضربه پیستون در انتهای کورس را نرم کرده و از آسیب دیدن جک جلوگیری می‌کند.

تفاوت جک رادلس با جک‌های پنوماتیک شفت‌دار چیست؟

تفاوت در جک های پنوماتیک و نسل جدید جک پنوماتیک رادلس تنها در حذف شفت نیست بلکه یکی از اساسی تر ایرادات نسبت به جک های نسل قبل برطرف شده اون قدرت جک است. در جک های نسل قبل به دلیل حرکت پیستون همراه با شفت در رفت نیروی کامل و از تمام توان هوای فشرده استفاده می شود ولی در عملکرد برگشت به دلیل فضای کافی برای جریان هوا نیروی کمتری برای برگشت منتقل میکرد . برای مثال اگر جک قلمی با 10 کیلو گرم نیرو برای هول دادن جسم منتقل می کرد برای برگشت یا کشیدن جسم 8 کیلو گرم رو می توانست انجام دهد در حالی‌که در جک رادلس، واگن متحرک روی بدنه سیلندر به‌صورت مستقیم نیروی پیستون را منتقل می‌کند و این باعث توزیع یکنواخت نیرو و کاهش تنش در قطعات متحرک می‌شود.

از دیگر تفاوت‌ها می‌توان به کاهش نیاز به نگهداری و روانکاری مداوم اشاره کرد، زیرا ساختار بسته جک رادلس مانع نفوذ آلودگی و گردوغبار به داخل سیلندر می‌شود. ضمن آن‌که این نوع جک در سرعت‌های بالا عملکرد نرم‌تر و بی‌صداتری دارد. در مجموع، جک پنوماتیک رادلس یک نسخه تکامل‌یافته‌تر از جک‌های شفت‌دار است که برای خطوط اتوماسیون مدرن و فضاهای محدود طراحی شده است.

مزایای استفاده از جک پنوماتیک رادلس در سیستم‌های اتوماسیون

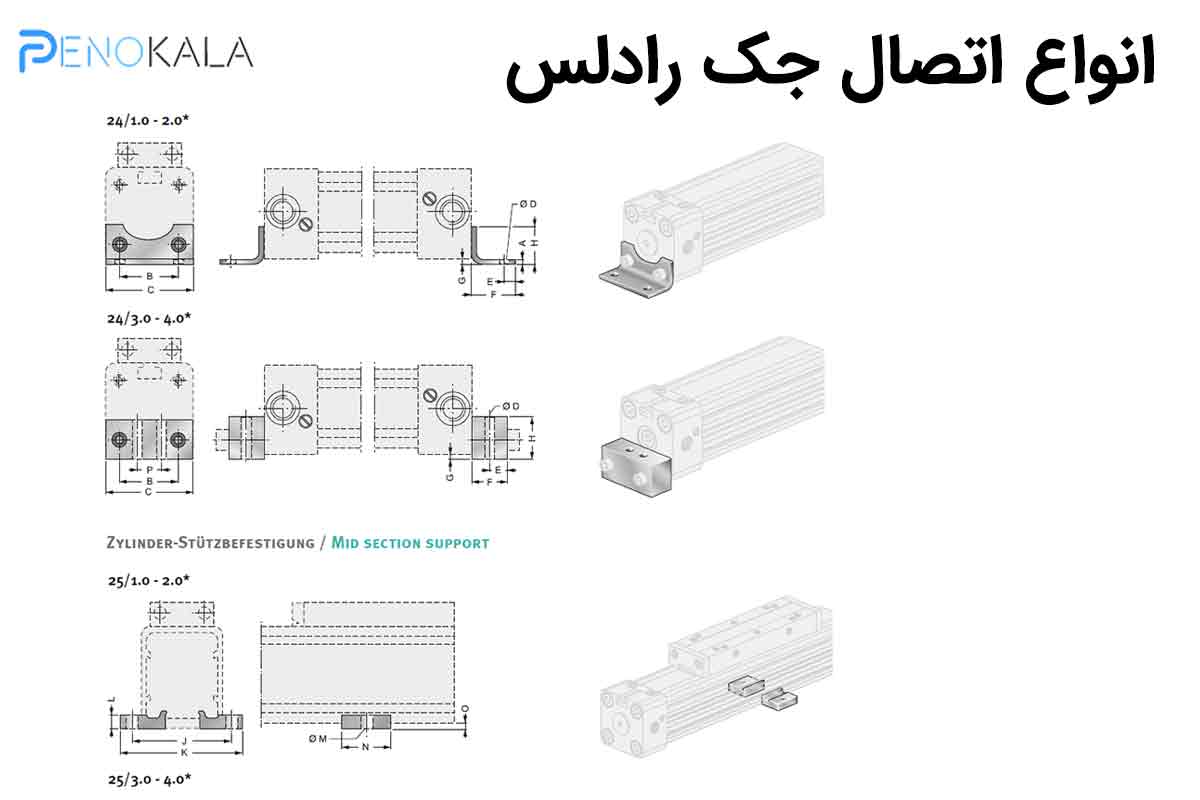

استفاده از جک پنوماتیک رادلس در سیستم‌های اتوماسیون مزایای متعددی دارد که فراتر از طول کورس بلند، دقت بالا و طراحی کامپکت آن است. تجربه عملی نشان می‌دهد یکی از نقاط قوت اصلی این جک، تنوع بالای اتصالات پنوماتیک و امکان نصب تجهیزات صنعتی و لوازم جانبی جک پنوماتیک روی واگن متحرک است. بسته به نوع کاربرد و فرآیند صنعتی، می‌توان انواع اتصالات دستگاه‌های پنوماتیک و صنعتی را روی کالسکه‌ای این جک متصل کرد.

این ویژگی باعث می‌شود یک مدل جک در صنایع مختلف و با نیازهای متفاوت قابل استفاده باشد، بدون آنکه نیاز به خرید جک پنوماتیک دیگری وجود داشته باشد. همچنین، انواع مدل‌های کالسکه‌ای در دنیا تولید می‌شوند، اما متاسفانه در بازار ایران بسیار محدود بوده و پیدا کردن انواع کالسکه‌ای در داخل کشور تقریباً نشدنی است.

این خصوصیات باعث می‌شود جک پنوماتیک رادلس نه‌تنها یک سیلندر خطی قدرتمند باشد، بلکه ابزاری انعطاف‌پذیر برای اتوماسیون صنعتی از نظر طول پیستون، قدرت، تنوع اتصالات، طراحی کامپکت و دقت بالا محسوب شود و در خطوط مونتاژ نیز بسیار کاربردی باشد.

آشنایی با استانداردهای بین‌المللی در طراحی جک‌های رادلس

منشأ تولید جک پنوماتیک رادلس را می‌توان اروپا دانست. این نوع جک بر پایه استانداردهای بین‌المللی طراحی و تولید شده و هدف از آن، تضمین کیفیت، ایمنی و سازگاری با تجهیزات صنعتی مختلف بوده است. از مهم‌ترین استانداردهای به‌کاررفته در طراحی این جک‌ها می‌توان به استاندارد ISO 15552 اشاره کرد که مربوط به طراحی ابعاد، نحوه نصب و کارایی آن در تجهیزات صنعتی مرتبط است. علاوه بر این، استاندارد ISO 6431 نیز برای هماهنگی در طراحی بدنه و اتصالات جانبی مانند شیلنگ هوای فشرده و ابعاد رزوه‌ها به کار می‌رود.

در بخش ایمنی، جک‌های رادلس بر اساس استانداردهای CE اروپا و RoHS تولید می‌شوند تا اطمینان حاصل شود که مواد به‌کاررفته در ساخت آن‌ها فاقد عناصر مضر بوده و با الزامات زیست‌محیطی سازگارند. همچنین برندهای معتبر برای کنترل نشتی، دوام آب‌بندی و مقاومت در برابر سایش از استانداردهای DIN آلمان بهره می‌برند.

در برخی مدل‌های صنعتی، تست‌های ISO 8573 برای کیفیت هوای فشرده و IP Protection Class برای مقاومت در برابر گردوغبار و رطوبت نیز انجام می‌شود. رعایت این استانداردها موجب افزایش عمر مفید، دقت عملکرد و ایمنی بالاتر در خطوط اتوماسیون می‌گردد. ازاین‌رو، بررسی گواهی‌های استاندارد هنگام انتخاب جک پنوماتیک رادلس یکی از مهم‌ترین شاخص‌های فنی محسوب می‌شود.

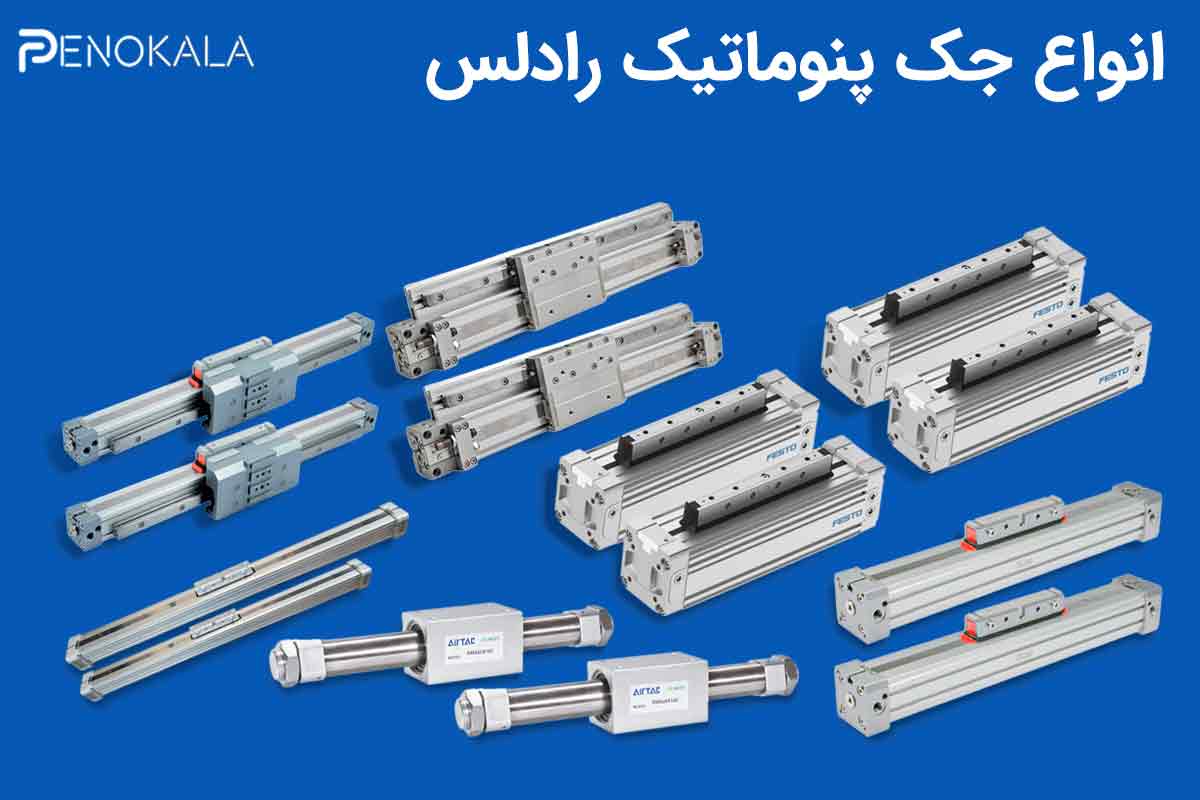

انواع جک پنوماتیک رادلس

به‌طور کلی، جک‌های پنوماتیک رادلس (کالسکه‌ای) در دو نوع اصلی طراحی می‌شوند: مکانیکی (تسمه‌ای) و مغناطیسی. در مدل‌های مکانیکی، حرکت پیستون از طریق اتصال تسمه‌ای داخلی به کالسکه منتقل می‌شود که دقت بالا و تحمل بار سنگین را فراهم می‌کند. در مقابل، در مدل‌های مغناطیسی، پیستون با استفاده از اتصال مغناطیسی بدون تماس مستقیم، نیروی خود را به واگن منتقل می‌کند. این نوع طراحی برای فضاهای تمیز و محیط‌های بدون آلودگی مناسب‌تر است. هر دو نوع ساختار، با هدف کاهش فضای نصب، افزایش طول کورس و بهبود دقت حرکت خطی تولید می‌شوند و انتخاب بین آن‌ها بستگی به نوع کاربرد، میزان بار و شرایط محیطی دارد.

•  سری RMS: مدل مغناطیسی با دقت بالا برای کاربردهای سبک و تمیز.
•  سری DADM : نوع مکانیکی تسمه‌ای، مناسب برای سرعت و بار بالا.
•  سری STD : طراحی استاندارد صنعتی با ساختار مقاوم و نصب آسان.
•  سری V: مدل فشرده برای فضاهای محدود و خطوط بسته‌بندی.
•  سری REA / REB: نسخه‌های مخصوص کورس بلند با سیستم ضربه‌گیر انتهایی.
•  سری PL Classic: مدل کلاسیک با طراحی تسمه‌ای دقیق و طول عمر بالا.

مقایسه عملکرد جک رادلس مغناطیسی و مکانیکی

جک های پنوماتیک رادلس از نظر ساختار عملکردی به دو نوع کلی تقسیم می شوند مغناطیسی و مکانیکی ( تمه ای ) که هر کدام ویژگی های و کاربرد های خاص خود را دارند . در جک رادلس مغناطیسی پیستون داخلی سیلندر با یک مجموعه مگنت قوی نیروی حرکتی را به کالسکه منتقل میکند و این نو جک رادلس اصطکاک رو به حداقل میرساند و حرکت نرم تر و بی صدا را ایجاد میکند . این نوع جک مناسب صنایع و محیط های تمیز بسیار مناسب است. با این حال توان تحمل بار در آنها محدود تر مدل های مکانیکی هستند و ممکن است در فشار های بالا لغزش و لرزش در آنها رخ دهد .

در مقابل جک رادلس مکانیکی (تسمه ای) که می توان گفت یکی از بی نقص ترین جک های بروز جهان بشمار می آید ، از اتصال فیزیکی بین پیستون و کالسکه از طریق تسمه یا قفل مکانیکی داخلی استفاده میشود. در جک های رادلس مجموعه تسمه وجود دارد که با حرکت پیستون نیروی مکانیکی را به کالسکه منتقل میکنه این فراید کمک میکنه تا بارهای سنگین و زیادی رو جک تحمل کند و فرایند بدون لرزش باشد . البته نسبت به مدل مقناطیسی صدای بیشتری رو تولید کرده و نیازمند نگهداری و روانکاری منظم است .

به طور خلاصه، نوع مغناطیسی برای دقت و تمیزی محیط، و نوع مکانیکی برای قدرت و دوام انتخاب می‌شود.

 برندهای معتبر جک پنوماتیک رادلس

در بازار جهانی، چند برند معتبر در زمینه طراحی و تولید جک‌های پنوماتیک رادلس (بدون شفت) شناخته می‌شوند که هرکدام با فناوری و کیفیت خاص خود، سهم بزرگی از بازار اتوماسیون صنعتی را در اختیار دارند:

SMC (ژاپن)
برند SMC از پیشگامان صنعت پنوماتیک در جهان است. جک‌های رادلس این شرکت با طراحی دقیق، طول عمر بالا و تنوع مدل (از جمله نوع مغناطیسی و تسمه‌ای) شناخته می‌شوند. مدل‌های SMC برای خطوط بسته‌بندی، مونتاژ خودکار و رباتیک کاربرد گسترده‌ای دارند.

FESTO (آلمان)
شرکت FESTO از اولین تولیدکنندگان جک‌های رادلس در دنیا محسوب می‌شود. این برند تمرکز ویژه‌ای بر دقت حرکتی، کیفیت ساخت بالا و مقاومت در شرایط کاری سنگین دارد. جک‌های رادلس فستو معمولاً دارای سیستم ضربه‌گیر انتهایی قابل تنظیم هستند.

AIRTAC (تایوان)
برند Airtac با تولید جک‌های پنوماتیک اقتصادی و بادوام، انتخابی مقرون‌به‌صرفه برای صنایع متوسط است. جک‌های رادلس این برند اغلب در سیستم‌های انتقال و بسته‌بندی استفاده می‌شوند و به‌راحتی با استانداردهای ISO سازگارند.

MEDAN (ترکیه)
مدان یکی از برندهای نوظهور اروپایی است که با فناوری مدرن و متریال مقاوم، جک‌های رادلس با کیفیتی تولید می‌کند. محصولات این شرکت به دلیل طراحی کامپکت و قابلیت نصب آسان در خطوط مونتاژ محبوب شده‌اند.

METAL WORK (ایتالیا)
متال ورک با سابقه طولانی در تولید تجهیزات پنوماتیک، جک‌های رادلس خود را با دقت بالا، بدنه مقاوم آلومینیومی و سیستم‌های آب‌بندی پیشرفته ارائه می‌دهد. این جک‌ها برای کورس‌های بلند و سرعت‌های بالا گزینه‌ای حرفه‌ای محسوب می‌شوند.

نکات مهم در نصب و نگهداری جک پنوماتیک رادلس

نصب صحیح جک پنوماتیک بسیار اهمیت دارد مخصوصا در جک رادلی نقش مهمی در عملکرد دقیق و عمر مفید آن دارد . در مرحله اول باید سطح نصب کاملا تراز و بدون لرزش باشد تا از انحراف شدن جک کلو گیری شود. استفاده از براکت های و اتصالات استاندارد اهمیت زیادی دارد چرا که برای ایمنی نصب مجموعه ای فرایند هست ، پس از اتصالات مطمئن استفاده کنید . مطابق با مدل جک و کاتالوگ جک پنوماتیک عمل کنید . پس از نصب لازم است هوای فشرده سیستم فیلتر و خشک شود تا از ورود رطوبت و ذرات به داخل سیلندر جلوگیری شود ، از این رو میتوانید از فیلتراسیون پنوماتیک  یا واحد مراقبت پنوماتیک استفاده کنید

در زمان بهره‌برداری، توصیه می‌شود از روانکار مخصوص پنوماتیک برای حفظ نرمی حرکت و کاهش سایش داخلی استفاده شود. در مدل‌های مکانیکی، تسمه یا سیستم انتقال نیرو باید به‌صورت دوره‌ای بررسی و تنظیم گردد تا از لغزش یا پارگی جلوگیری شود.

در بخش نگهداری، تمیز نگه‌داشتن واگن متحرک و ناحیه آب‌بندی اهمیت زیادی دارد؛ زیرا تجمع گردوغبار می‌تواند باعث افت دقت و افزایش اصطکاک شود. همچنین بررسی دوره‌ای ضربه‌گیرها، پیچ‌های انتهایی و سنسورهای موقعیت توصیه می‌شود. رعایت این نکات، ضمن افزایش عمر جک، عملکردی دقیق، روان و بدون وقفه را در خطوط اتوماسیون صنعتی تضمین می‌کند.

تعمیر جک پنوماتیک رادلس

تعمیر جک پنوماتیک رادلس به دلیل ساختار فشرده و طراحی دقیق آن، نیازمند تخصص و ابزار فنی خاص است. در بیشتر موارد، این نوع جک‌ها قابل تعمیر کامل نیستند و در صورت آسیب به اجزای داخلی مانند پیستون، نوار آب‌بندی یا سیستم مغناطیسی، معمولاً تعویض کامل مجموعه پیشنهاد می‌شود. در مدل‌های مکانیکی، گاهی تسمه انتقال نیرو یا ضربه‌گیرها قابل تعویض هستند، اما باز کردن کامل سیلندر بدون تجهیزات تخصصی ممکن است باعث از بین رفتن آب‌بندی شود.

به‌جای تعمیر، توصیه می‌شود نگهداری پیشگیرانه انجام شود؛ شامل تمیز کردن دوره‌ای بدنه، بررسی سلامت اورینگ‌ها و کنترل فشار هوای ورودی. در صورت بروز نشتی یا افت عملکرد، بهتر است جک توسط تعمیرکار متخصص پنوماتیک یا نمایندگی برند اصلی بررسی شود تا از آسیب بیشتر به سیستم جلوگیری گردد.

سخن پایانی

جک پنوماتیک رادلس را می توان نقطه عطفی در تحول سیستم های حرکتی پنوماتیک دانست . نحوه شکل گیری این نوع جک ها برای برطرف کردن چالش جک های پنوماتیک در کورس های بزرگ و نیاز به فضای محدود بوده. این جک ها از استاندارد های اروپا پیروی میکنند و از جمله برندهای معروف این جک میتوان به SMC,FESTO,METAL WORK,MEDAN اشاره کرد از ویژگی های منحصر به فرد این جک ها می توان به نیرو یکسان رفت و برگشت آن اشاره کرد برای بهره‌وری حداکثری از جک رادلس، انتخاب صحیح مدل بر اساس نوع کاربرد، فشار کاری، نوع بار و محیط کاری ضروری است. همچنین، نصب اصولی و نگهداری دوره‌ای از عوامل کلیدی در افزایش عمر مفید این تجهیز محسوب می‌شود. جک پنوماتیک رادلس امروز نه‌تنها ابزار انتقال نیرو، بلکه نمادی از دقت، سرعت و کارایی در صنعت مدرن است. برای مشاهده و خرید قطعات پنوماتیک می‌توانید به فروشگاه آنلاین پنوکالا مراجعه کنید.
