راهکار اتوماتیک کردن کنترل موقعیت جک پنوماتیک در صنایع

در صنایع حساس، دقت و سرعت عملکرد تجهیزات اهمیت بالایی دارد. برای اینکه بتوانیم یک سیستم ایده آل اتوماتیک داشته باشیم، باید بتوانیم کنترل دقیقی روی موقعیت شفت جک پنوماتیک داشته باشیم. استفاده از سنسور جک پنوماتیک برای اتوماتیک کردن فرآیند قطعات و عملکرد صنعتی ضروری است. این سنسورها با تشخیص دقیق موقعیت پیستون (کنترل موقعیت جک پنوماتیک) داخل سیلندر پنوماتیک، امکان توقف یا ارسال دستور بعدی به همان جک یا جک‌های دیگر را فراهم می‌کنند. بدون وجود سنسور، کنترل چنین فرآیندی تقریباً غیرممکن است، زیرا زمان‌بندی دقیق در این سیستم‌ها اهمیت بالایی دارد. بنابراین، برای دستیابی به عملکرد پایدار، افزایش بازدهی و کاهش خطا در فرآیند صنعتی، سنسور جک یکی از مهم‌ترین قطعات پنوماتیک برای اتوماتیک کردن عملکردهای صنعتی است. در این مقاله، با سنسور جک پنوماتیک، عملکرد آن، دستورات مرتبط و انواع مختلف سنسورهای پنوماتیک آشنا خواهید شد.

سنسور جک پنوماتیک چیست؟

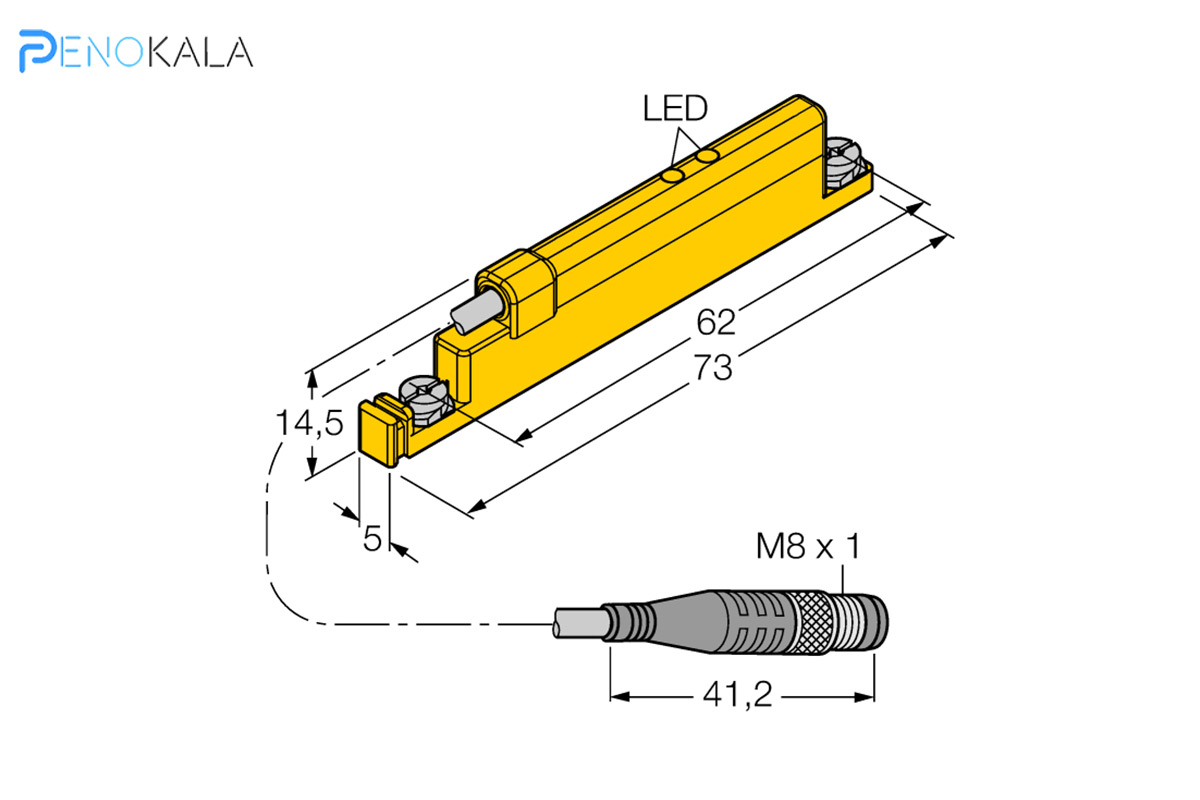

سنسور جک پنوماتیک یک ابزار الکترونیکی است که برای شناسایی دقیق موقعیت پیستون داخل سیلندر جک پنوماتیک استفاده میشود. برای اینکه بتوانید از سنسور روی جک های پنوماتیک استفاده کنید جک پنوماتیک شما باید سیلندر آن دارای مگنت باشد چرا که همون طور که گفته شد سنسور قطعه ای الکترونیکی است و با جریان برق حالت مغناطیسی به خود میگیرد و وقتی سیلندر مگنت دار به سنسور میرسد فرایند بعدی مانند توقف شفت جک توست شیربرقی پنوماتیک یا حتی فراتر به دستگاه های صنعتی اطلاع موقیت سیلندر رو میدهد . به خاطر این ویژگی است که ما می توانیم کنترل دقیق روی موقعیت جک پنوماتیک داشته باشیم

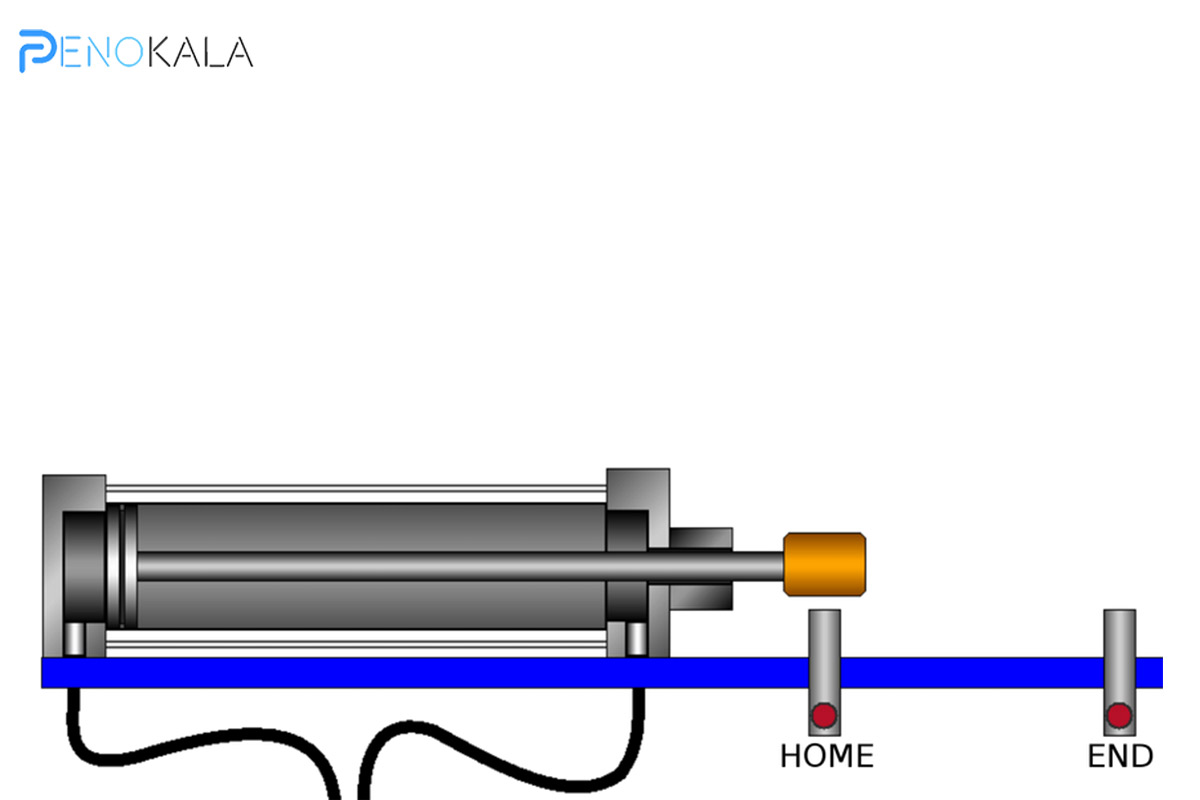

نحوه عملکرد شناسایی موقعیت پیستون

سنسور روی بدنه جک وصل میشود یا توسط بست مخصوص یا توست شیار های که رو بدنه جک تعبیه شده است .وقتی پیستون به نقطه مشخص میرسد ( محل نصب سنسور) سیگنال تولید کرده و آن را به کنترلر یا PLC ارسال میکند . این اطلاعات میتوانید توقف ، تغییر جهت یا حتی شروع فرایند جک دیگری را انجام دهد. عملکرد سنسور ها دقیق و سریع است و باعث افزایش ایمنی ذقت در بهره وری خطوط تولید میشود

انواع سیگنال ها و خروجی ها (آنالوگ و دیجیتال)

• سنسورهای جک پنوماتیک دو نوع اصلی تقسیم میشوند: آنالوگ و دیجیتال
• سنسور های دیجیتال: معمولا سیگنال روشن / خاموش تولید میکنند و حضور یا عدم حضور پیستون را در موقعیت نشان میدهند.
• سنسور آنالوگ: تغییرات پیستون موقعیت پیستون را به صورت ولتاژ یا جریان خروجی نشان میدهند و امکان کنترل دقیق حرکت سیلندر رو فراهم میکنند

انتخاب نوع سیگنال به کاربرد صنعتی و نیاز سیستم کنترل بستگی دارد و برای هر پروژه متفاوت است و مورد استفاده قرار میگیرد

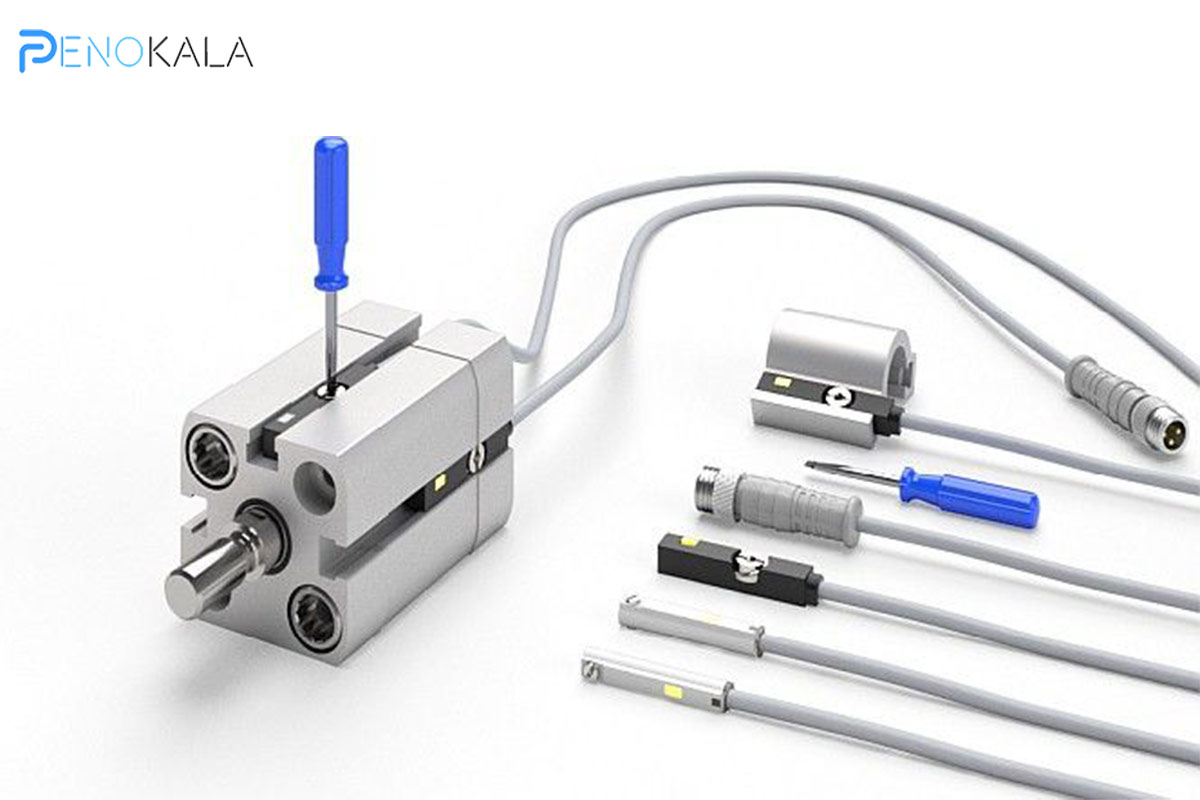

انواع سنسور های جک پنوماتیک

سنسورهای جک پنوماتیک در انواع مختلفی تولید می شنود که هر کدام از فناوری های خاصی در آن ها به کار رفته است و هر کدام ویژگی های خاص خودشون رو دارن، سه نوع رایج این سنسور های پنوماتیک شامل سنسور مغناطیسی( پر کاربرد ترین) سنسور القایی و سنسور نوری نام برد در ادامه به معرفی و مقایسه هر کدام پرداخته شده است.

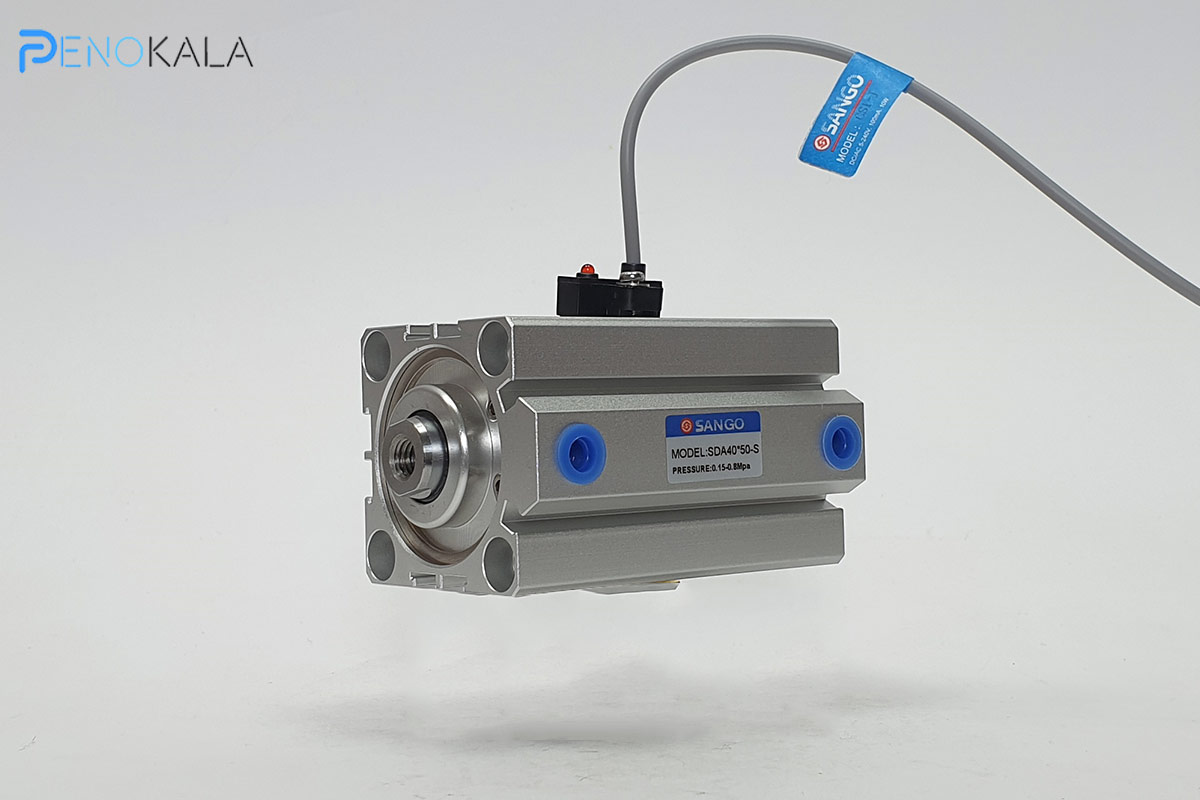

سنسور مغناطیسی

رایج ترین سنسور در جک های پنوماتیک سنسور مغناطیسی است این نوع سنسور با تشخیص میدان مغناطیسی ( مگنت پیستون سیلندر پنوماتیک )عمل میکند. وقتی پیستون به نقطه مورد نظر برسد سنسور میدان مغناطیسی را حس کرده و سیگنال رو به شیر برقی پنوماتیک یا سیستم صنعتی ارسال میکند

• مزایا : نصب آسان هزینه پایین عملکرد دقیق و مطمئن مناسب سیستم های پنوماتیک
• محدودیت ها : حساسیت نسبت به میدان مغناطیسی

سنسورالقایی

سنسور القایی تقریبا عملکرد سنسور مغناطیسی دارد فقط در ساخاتار عملکرد کمی متفاوت است . این سنسور بدون تماس فیزیکی با دقت بالاتر نسبت به مغناطیسی پیستون را تشخیص میدهد ، معمولان برای تشخیص موقعیت شفت (کنترل موقعیت جک پنوماتیک) و یا اتصالات شفت به کار میرود

• مزایا : دوام زیاد، مقاومت در برابر گرد و غبار
• محدودیت : تنها برای قطعات فلزی کاربرد دارد

سنسور نوری

سنسور نوری با استفاده از تابش نور (مادون قرمز) و دریافت بازتاب آن کار میکند این سنسور نیز روی خود جک بسته نمیشود ولی می توان به کمک آن موقعیت شفت و پیستون ( کنترل موقعیت جک پنوماتیک) رو کنترل کرد

• مزایا: دقت بالا ، حساسیت بالا ، پاسخ دهی بالا
• محدودیت ها: حساسیت به آلودگی و نور محیط ، نیاز به تنظیم دقیق مسیر نور

مقایسه

در مجموع بیشترین کاربرد برای تشخیص بهتر پیستون جک یا تنظیم کنترل موقعیت جک پنوماتیک بهترین سنسور، سنسور مغناطیسی است چرا که دقیق با پیستون در ارتباط است نه با موقعیت شفت جک و همچنین تنظیم راحت تر دارد کافیست با بست یا با شیار روی بدنه جک نصب شود . البته که نیاز هر پروژه متفاوت است و متناسب با آن نیاز باید سنسور تهیه شود .

همانطور که دقت سنسور ها بالا است برای نصب محل دقیق سنسور نیز اهمیت بالایی دارد .رعایت اصول نصب از بروز خطا ، را کاهش میدهد. سنسور ها مغناطیسی روی شیار و توست بست نصب میشود.

 سوالی که پیش می‌آید: سنسور جک پنوماتیک در کجای بدنه نصب شود تا کنترل موقعیت پیستون دقیق کنترل شود؟

محل مناسب نصب سنسور روی بدنه جک پنوماتیک

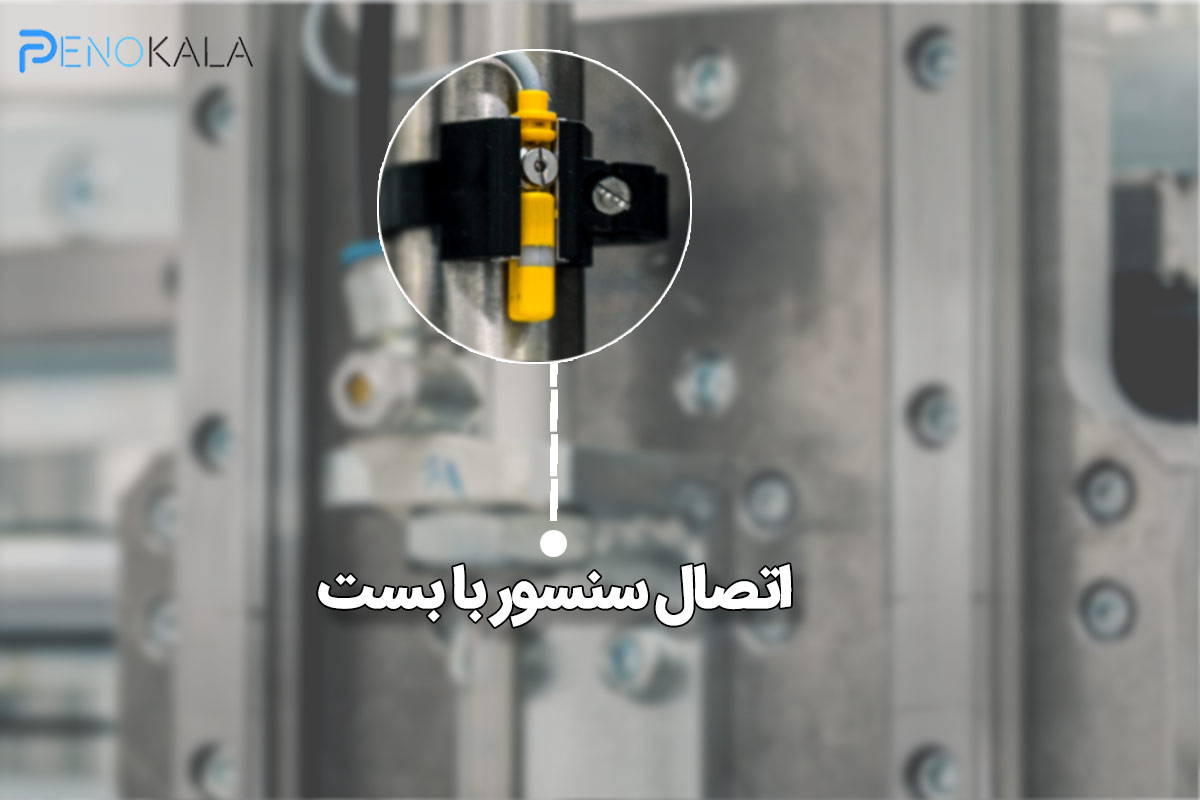

اگر جک پنوماتیک شما شیار ندارد و توسط بست وصل میشود باید در نظر بگیرید که سنسور باید همراستای حرکت پیستون نصب شود تا عملکرد درستی را انجام دهد.با استفاده از نشانگر LED روی سنسور نقطه بهینه حساسیت را پیدا کرده و سپس حساسیت را پیدا کرده سپس با بست یا پیچ مخصوص آن را محکم کنید .

نکات ایمنی و دقت در نصب

پیش از نصب حتما مطمئن شوید خود جک پنوماتیک درست نصب شده باشد و جک بدون لرزش و تنش کار میکند چرا که به لرزش در طولانی مدت هر چقدر که درست سنسور را نصب کرده باشد از جای خود تکان میخورد .

پیش ار نصب ، حتما سیستم پنوماتیک و برق را خاموش کنید تا از آسیب به تجهیزات جلوگیری شود. از اعمال فشار یا ضربه مستقیم به بدنه سنسور خودداری کرده و کابل ها را به گونه ای هدایت کنید که در معرض حرارت یا حرکت مکانیکی قرار نگیرد و همچنین بهتر است از کابل های با شیلد محافظ برای کاهش نویز الکتریکی برای سنسور های مغناطیسی استفاده شود

اتصال به سیستم کنترل (PLC یا رله)

پس از نصب فیزیکی، خروجی سنسور به ورودی دیجیتال PLC یا رله متصل می‌شود. نوع اتصال بسته به خروجی سنسور (PNP یا NPN) تعیین می‌شود. تنظیم درست آدرس ورودی در PLC و تست سیگنال در حالت عملکرد، از مراحل نهایی نصب محسوب می‌شود و اطمینان می‌دهد که سیستم به‌درستی موقعیت پیستون را شناسایی می‌کند.

کاربرد سنسور جک پنوماتیک در اتوماسیون صنعتی

سنسور جک پنوماتیک یکی از اجزای کلیدی در سیستم‌های اتوماسیون صنعتی است که نقش حیاتی در کنترل دقیق حرکت، ایمنی و هماهنگی تجهیزات دارد. این سنسورها با تشخیص موقعیت پیستون درون سیلندر، اطلاعات لازم را به کنترلر مرکزی یا PLC ارسال می‌کنند تا فرآیندهای مختلف با دقت بالا و بدون خطا انجام شوند.

خطوط تولید و بسته‌بندی

در خطوط تولید و بسته‌بندی، جک‌های پنوماتیک وظیفه جابه‌جایی، فشار دادن، یا نگه داشتن قطعات را بر عهده دارند. سنسورهای مغناطیسی یا نوری موقعیت نهایی پیستون (کنترل موقعیت جک پنوماتیک) را تشخیص داده و به PLC اطلاع می‌دهند تا عملیات بعدی مانند چسب‌زنی، لیبل‌زنی یا بسته‌بندی انجام شود. برای مثال، در یک خط بسته‌بندی مواد غذایی، سنسور جک کنترل باز و بسته شدن درپوش بسته‌ها را به صورت هم‌زمان با حرکت نوار نقاله تنظیم می‌کند.

صنایع خودروسازی

در صنعت خودروسازی، دقت و هماهنگی در حرکت جک‌ها اهمیت ویژه‌ای دارد. از سنسورهای جک برای کنترل موقعیت در عملیات مونتاژ بدنه، جوشکاری، یا نصب قطعات استفاده می‌شود. به‌عنوان نمونه، هنگام قرار دادن درب خودرو روی بدنه، سنسور موقعیت دقیق بازوی پنوماتیکی را کنترل کرده تا قطعه در جای صحیح قرار گیرد. این دقت بالا باعث افزایش کیفیت و کاهش خطاهای انسانی در خط تولید می‌شود.

صنایع غذایی و دارویی

در محیط‌های حساس مانند صنایع غذایی و دارویی، کنترل دقیق و بدون تماس از اهمیت بالایی برخوردار است. سنسورهای نوری یا القایی در این بخش‌ها کاربرد دارند، زیرا فاقد تماس مکانیکی بوده و آلودگی ایجاد نمی‌کنند. برای مثال، در دستگاه‌های پرکن مایعات دارویی، سنسور موقعیت پیستون تزریق را کنترل می‌کند تا مقدار دقیق ماده در هر ظرف پر شود.

راهنمای خرید سنسور جک پنوماتیک

انتخاب سنسور جک پنوماتیک مناسب، نقش مهمی در عملکرد دقیق و پایدار سیستم‌های اتوماسیون صنعتی دارد. هنگام خرید، باید چند معیار کلیدی را در نظر گرفت. اولین عامل، نوع جک پنوماتیک است؛ زیرا برخی سنسورها مخصوص جک‌های گرد و برخی برای مدل‌های کتابی طراحی شده‌اند. دومین مورد، نوع سیگنال خروجی (دیجیتال یا آنالوگ) است که باید با سیستم کنترل یا PLC هماهنگ باشد. همچنین، دقت عملکرد و مقاومت در برابر شرایط محیطی مانند گردوغبار، رطوبت یا ارتعاش از فاکتورهای تعیین‌کننده در انتخاب سنسور محسوب می‌شوند.

در بازار، برندهای معتبری مانند FESTO، SMC، Parker، و IMI NORGREN سنسورهای باکیفیتی عرضه می‌کنند که مطابق استانداردهای صنعتی بین‌المللی ساخته شده‌اند. انتخاب برند معتبر، علاوه بر افزایش طول عمر قطعه، دقت سیستم کنترل را نیز تضمین می‌کند.

فروشگاه‌های تخصصی عرضه قطعات پنوماتیک مانند پنوکالا، با ارائه مشاوره فنی، خدمات پس از فروش و تامین قطعات جانبی، به کاربران کمک می‌کنند تا بهترین گزینه را برای نیاز خود انتخاب کنند. استفاده از سنسورهای باکیفیت در فرآیند پنوماتیک کردن و اتوماسیون صنعتی، موجب افزایش بهره‌وری، دقت و سرعت خطوط تولید می‌شود.

سوالات متداول

سنسور جک پنوماتیک چه وظیفه‌ای دارد؟
پاسخ: تشخیص دقیق موقعیت پیستون و ارسال سیگنال به سیستم کنترل برای اتوماسیون و جلوگیری از خطا در حرکت جک.

سنسور مغناطیسی چگونه موقعیت پیستون را شناسایی می‌کند؟
پاسخ: با تشخیص میدان مغناطیسی مگنت داخل پیستون، وقتی پیستون به نقطه مشخص می‌رسد، سیگنال خروجی تولید می‌شود.

سنسور جک دیجیتال با آنالوگ چه تفاوتی دارد؟
پاسخ: دیجیتال روشن/خاموش بودن پیستون را نشان می‌دهد، آنالوگ تغییر موقعیت پیستون را به‌صورت ولتاژ یا جریان پیوسته ارسال می‌کند.

محل نصب سنسور روی جک پنوماتیک چگونه تعیین می‌شود؟
پاسخ: روی شیار بدنه یا هم‌راستا با مسیر حرکت پیستون، با استفاده از نشانگر LED برای پیدا کردن نقطه بهینه حساسیت.

چگونه سنسور به سیستم کنترل متصل می‌شود؟
پاسخ: خروجی سنسور (PNP یا NPN) به ورودی دیجیتال PLC یا رله متصل شده و با تنظیم آدرس ورودی، موقعیت پیستون کنترل می‌شود.

جمع‌بندی

سنسور جک پنوماتیک نقش اساسی در دقت، هماهنگی و کارایی سیستم‌های اتوماسیون صنعتی دارد. این قطعه هوشمند با تشخیص موقعیت دقیق پیستون، کنترل فرآیندهای حرکتی را به‌صورت خودکار و بدون خطا ممکن می‌سازد. استفاده از سنسورهای باکیفیت نه‌تنها باعث افزایش بازدهی خطوط تولید می‌شود، بلکه میزان خطاهای انسانی و توقف‌های ناگهانی تجهیزات را نیز به حداقل می‌رساند.

در دنیای امروز که سرعت و دقت حرف اول را می‌زند، بهره‌گیری از قطعات پنوماتیک دقیق و سیستم‌های هوشمند کنترل، لازمه هر خط تولید مدرن است. پیشنهاد می‌شود برای دستیابی به عملکردی مطمئن و پایدار، از سنسورهای استاندارد و برندهای معتبر استفاده کنید و با مشاوره تخصصی، بهترین گزینه را برای کاربرد صنعتی خود انتخاب نمایید. این رویکرد گامی مؤثر در مسیر پنوماتیک کردن و خودکارسازی فرآیندهای صنعتی خواهد بود.
