مدارات هیدرولیک و پنوماتیک؛ بررسی ساختار، انواع و تحلیل عملکرد در صنعت

در قلب هر خط تولید، ماشین‌آلات پیشرفته‌ای دیده می‌شوند که در ظاهر، مجموعه‌ای از شیرها، پمپ‌ها، سیلندرها و عملگرها هستند؛ اما آنچه عملکرد واقعی آن‌ها را تعیین می‌کند، نه صرفاً وجود این تجهیزات، بلکه مدارات هیدرولیک و پنوماتیک است که با منطق صحیح طراحی شده‌اند. بسیاری از توقف‌ها، استهلاک زودهنگام قطعات و حتی حوادث صنعتی، نه به دلیل ضعف تجهیزات، بلکه به خاطر مدارهایی رخ می‌دهند که بدون درک عمیق از رفتار سیستم بسته شده‌اند.تفاوت اساسی میان «داشتن قطعات باکیفیت» و «طراحی یک مدار کارآمد» دقیقاً در همین‌جا معنا پیدا می‌کند. مداری که درست طراحی شده باشد، می‌تواند از همان تجهیزات موجود، بیشترین بازده، کمترین مصرف انرژی و بالاترین ایمنی را استخراج کند. در مقابل، چیدمان نادرست اجزا باعث می‌شود سیستم هرگز به پتانسیل واقعی خود نرسد، حتی اگر بهترین برندها در آن استفاده شده باشد.در صنایع مختلف، از خطوط پرس و بسته‌بندی گرفته تا ماشین‌آلات معدنی و سیستم‌های اتوماسیون سنگین، نقش مدار به‌عنوان مغز تصمیم‌گیرنده غیرقابل‌انکار است. در این مقاله، بدون پرداختن به تعاریف پایه‌ای، به سراغ بررسی ساختار، انواع و تحلیل عملکرد مدارات هیدرولیک و پنوماتیک می‌رویم تا نشان دهیم چرا طراحی صحیح مدار، مهم‌ترین عامل در عملکرد پایدار و هوشمند سیستم‌های صنعتی است.

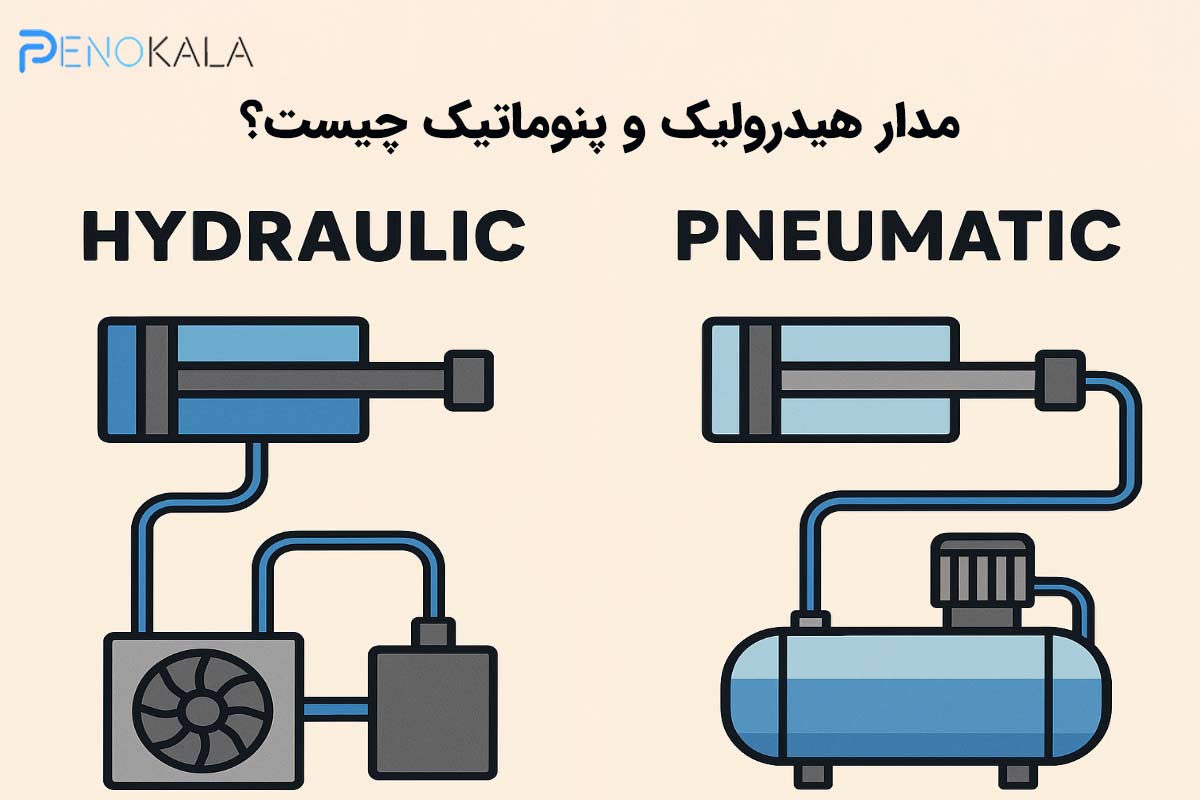

مدار هیدرولیک و پنوماتیک چیست؟

در مهندسی سیالات قدرت، مدارات هیدرولیک و پنوماتیک به‌عنوان ساختارهای هدفمند برای هدایت، کنترل و مدیریت انرژی شناخته می‌شوند. برخلاف تعریف‌های عمومی، «مدار» در این حوزه صرفاً مجموعه‌ای از قطعات متصل به هم نیست، بلکه مسیر مهندسی‌شده‌ای برای انتقال و کنترل انرژی از منبع تا عملگر و بازگشت آن است. مدار هیدرولیکی سامانه‌ای مهندسی‌شده برای انتقال و کنترل انرژی با استفاده از سیال تراکم‌ناپذیر (روغن هیدرولیک) است. در مقابل، مدار پنوماتیک انرژی را با استفاده از هوای فشرده انتقال و کنترل می‌کند.  از دیدگاه مهندسی، مدار به مسیری گفته می‌شود که در آن انرژی تولید، تنظیم، توزیع و مصرف می‌شود. این مسیر شامل اجزایی مانند پمپ یا کمپرسور، شیرهای کنترلی، خطوط انتقال، فیلترها و عملگرهاست که هرکدام نقش دقیقی در کنترل فشار، دبی و جهت جریان دارند. در مدارات هیدرولیک و پنوماتیک، طراحی مدار تعیین می‌کند که انرژی با چه ترتیبی، در چه زمانی و با چه مقداری به بخش‌های مختلف ماشین برسد. بنابراین مدار، مغز متفکر سیستم سیالاتی محسوب می‌شود.طراحی اصولی مدارات هیدرولیک و پنوماتیک تأثیر مستقیمی بر ایمنی تجهیزات و نیروی انسانی دارد. انتخاب صحیح شیرهای اطمینان، ترتیب عملکرد اجزا و کنترل فشار می‌تواند از حوادث پرهزینه جلوگیری کند. از طرفی، مدار بهینه باعث افزایش راندمان انرژی و کاهش تلفات می‌شود؛ موضوعی که در صنایع امروزی اهمیت بالایی دارد. همچنین، یک مدار مهندسی‌شده با حداقل پیچیدگی، هزینه‌های تعمیر و نگهداری و مصرف انرژی را به‌طور قابل توجهی کاهش می‌دهد.

تفاوت مدار با سیستم

یکی از اشتباهات رایج، یکسان دانستن «مدار» و «سیستم» است. سیستم هیدرولیک یا پنوماتیک مفهومی گسترده‌تر دارد و شامل مجموعه تجهیزات، سازه مکانیکی، منبع انرژی و حتی اپراتور می‌شود. اما مدار بخش کنترلی و مسیر جریان انرژی درون سیستم است. به بیان ساده، سیستم بدون مدار معنا ندارد، مدار بخشی از سیستم محسوب می‌شود که رفتار عملکردی آن را مشخص می‌کند. درک نقشه مدار هیدرولیک و نقشه مدار پنوماتیک به مهندسان کمک می‌کند تا تفاوت بین ساختار مدار و کل سیستم را بهتر تشخیص داده و ارتباط اجزای مختلف را به‌درستی تحلیل کنند.

انواع مدارات هیدرولیک و پنوماتیک

در طراحی صنعتی، مدارات هیدرولیک و پنوماتیک نقش مغز متفکر سیستم را ایفا می‌کنند. برخلاف تصور رایج، تفاوت اصلی در نوع پمپ یا کمپرسور نیست، بلکه در ساختار مدار و ارتباط بین اجزاست. به همین دلیل، شناخت انواع مدار اولین گام برای تحلیل، عیب‌یابی و طراحی حرفه‌ای محسوب می‌شود. آشنایی با نقشه مدار هیدرولیک و نقشه مدار پنوماتیک  نیز به مهندسان کمک می‌کند تا ارتباط بین اجزا، مسیر حرکت سیال و نحوه عملکرد هر بخش را به‌درستی درک کنند. مدارات هیدرولیک و پنوماتیک شامل بخش‌های مختلفی هستند که یکی از مهم‌ترین آن‌ها مدار فرمان است. مدار فرمان وظیفه کنترل، هدایت و هماهنگی عملکرد اجزای مختلف سیستم را بر عهده دارد. در این بخش، نقشه مدار فرمان مورد بررسی و تحلیل قرار می‌گیرد و نحوه عملکرد اجزا، ارتباط میان آن‌ها و ترتیب اجرای فرمان‌ها تشریح می‌شود.

انواع مدارات هیدرولیک

مدارات هیدرولیکی بر اساس نحوه گردش سیال، نوع کنترل و سطح توان به چند دسته اصلی تقسیم می‌شوند که هرکدام منطق طراحی خاص خود را دارند.

 مدار هیدرولیک مدار باز : مدار هیدرولیکی از نوع مدار باز، یکی از رایج‌ترین ساختارهای مورد استفاده در صنایع است که در آن روغن پس از خروج از پمپ، وارد عملگر شده و سپس به مخزن بازمی‌گردد. سادگی مسیر، ویژگی اصلی این ساختار است. این مدارها به دلیل طراحی ساده، تعمیر آسان و هزینه کمتر، در صنایع عمومی بسیار رایج هستند. در پرس‌های هیدرولیکی، جک‌های بالابر و ماشین‌آلاتی که نیاز به کنترل فوق‌دقیق ندارند، مدار باز انتخاب اول طراح است. نکته مهم در این مدار، طراحی صحیح مسیر برگشت روغن است؛ زیرا افت فشار در خط برگشت می‌تواند کل عملکرد مدار را تحت تأثیر قرار دهد.

مدار هیدرولیک مدار بسته : در مدار بسته، سیال پس از انجام کار در عملگر، مستقیماً به ورودی پمپ بازمی‌گردد. این ساختار باعث افزایش راندمان، کاهش تلفات و پاسخ سریع‌تر سیستم می‌شود. چنین مداری معمولاً در سیستم‌های هیدرواستاتیک ماشین‌آلات سنگین، لودرها و تجهیزات راه‌سازی استفاده می‌شود. طراحی این مدار نیازمند دقت بالا در انتخاب پمپ، موتور هیدرولیک و سیستم خنک‌کاری است، زیرا هر خطای کوچک می‌تواند باعث افزایش دما و افت عملکرد شود. بررسی نقشه هیدرولیک در این نوع مدار، به انتخاب صحیح مسیرهای جریان، سیستم خنک‌کاری و جانمایی تجهیزات کمک می‌کند.

 مدار کنترل فشار : در بسیاری از مدارات هیدرولیک، فشار عامل اصلی ایجاد نیرو است. مدار کنترل فشار با استفاده از شیر اطمینان، شیر فشارشکن و آکومولاتور، فشار سیستم را در محدوده ایمن نگه می‌دارد.این مدارها نقش حفاظتی دارند و از آسیب دیدن پمپ، شیلنگ‌ها و عملگرها جلوگیری می‌کنند. طراحی اشتباه این مدار می‌تواند باعث ترکیدن شیلنگ یا آسیب جدی به تجهیزات شود.

مدار کنترل دبی (کنترل سرعت) : سرعت حرکت جک یا موتور هیدرولیکی مستقیماً به دبی سیال وابسته است. در این مدارها با استفاده از شیر کنترل دبی یا اوریفیس، سرعت حرکت به‌صورت دقیق تنظیم می‌شود. کاربرد این مدار در ماشین‌آلاتی است که یکنواختی حرکت اهمیت دارد؛ مانند دستگاه‌های تزریق پلاستیک یا خطوط مونتاژ.

مدار کنترل جهت: تعیین مسیر حرکت سیال، وظیفه اصلی مدار کنترل جهت است. با استفاده از شیرهای 2/2، 3/2 و 4/3، می‌توان حرکت جلو، عقب یا توقف عملگر را مدیریت کرد. این مدارها ستون فقرات تمام مدارات هیدرولیک محسوب می‌شوند و بدون آن‌ها هیچ کنترلی امکان‌پذیر نیست. یکی از رایج‌ترین شیرهای کنترل جهت در همچین مداری شیر برقی هیدرولیک با تحریک نیروی الکتریکی است که می توان با بررسی نقشه شیر برقی هیدرولیک کاربرد و عملکرد آن را به درستی در این مدار مشاهده نمود. طراحی صحیح مدار هیدرولیکی در این بخش، تأثیر مستقیمی بر دقت عملکرد شیرهای کنترل جهت و پاسخ‌دهی سیستم دارد.

مدار ترتیبی : در مدار ترتیبی، حرکات باید به ترتیب مشخصی انجام شوند. مثلاً ابتدا یک جک باز شود و پس از رسیدن به انتهای کورس، جک دوم فعال گردد. این نوع مدار در خطوط تولید، پرس‌های چندمرحله‌ای و سیستم‌های اتوماسیون بسیار رایج است و طراحی نادرست آن می‌تواند باعث تداخل حرکتی و خرابی تجهیزات شود.

مدار فشار بالا و توان بالا :  این مدارها برای انتقال نیروهای بسیار زیاد طراحی می‌شوند. پرس‌های سنگین، جرثقیل‌ها و ماشین‌آلات راه‌سازی نمونه‌هایی از کاربرد این نوع مدار هستند. در مدارها انتخاب متریال، طراحی مسیرها و حفاظت فشار اهمیت حیاتی دارد.

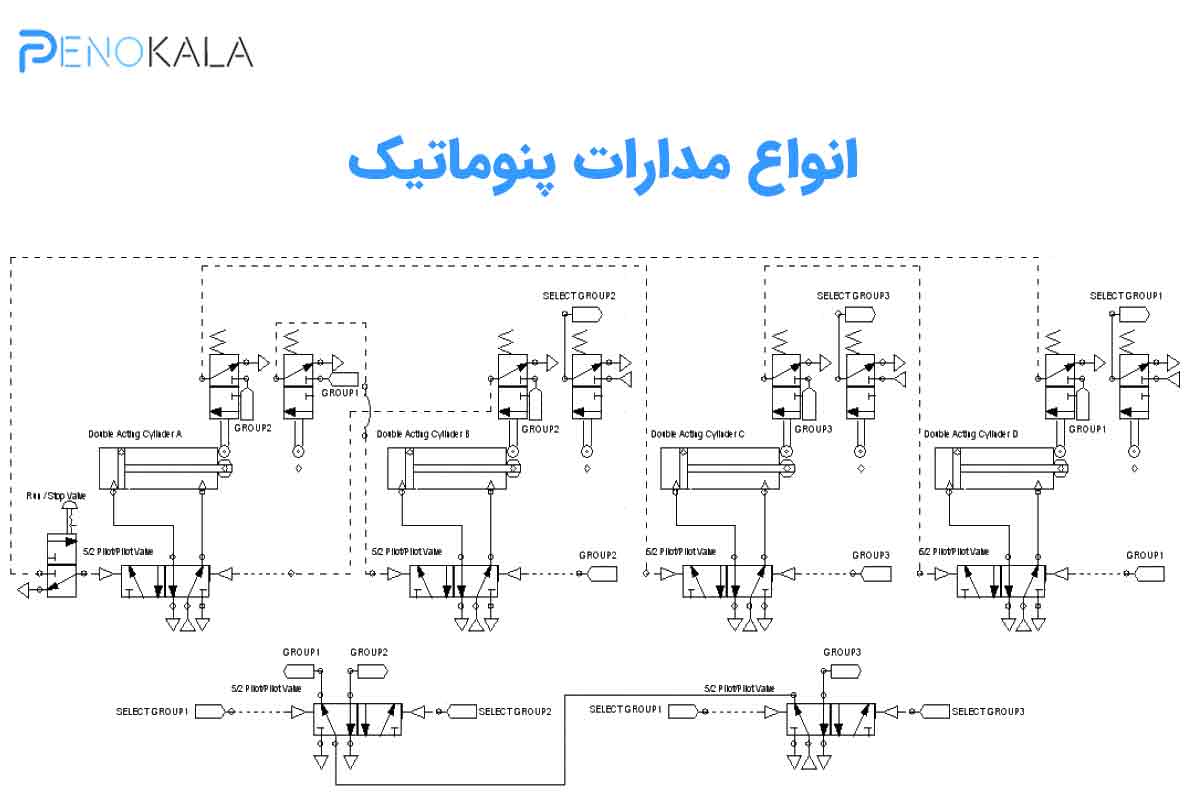

انواع مدارات پنوماتیک

مدار پنوماتیک با هوای فشرده کار می‌کنند و منطق طراحی آن‌ها با هیدرولیک متفاوت است، هرچند شباهت‌های ظاهری دارند. مدارات پنوماتیکی با انرژی تامین شده از هوای فشرده موجب حرکت عملگر پنوماتیک می‌شوند.

مدار پنوماتیک ساده : این مدار شامل کمپرسور، واحد مراقبت پنوماتیک ، شیر و سیلندر است. کاربرد آن در سیستم‌های ساده صنعتی است که سرعت بالا و نیروی متوسط کافی است.

مدار کنترل جهت پنوماتیک :

 با استفاده از شیرهای 3/2، 5/2 و 5/3 مسیر هوای فشرده تغییر می‌کند. در این نوع مدار پنوماتیک، توسط شیرهای ذکر شده برای کنترل حرکت سیلندرهای رفت و برگشتی می‌توان استفاده نمود.

مدار کنترل سرعت : در این مدار با شیر کنترل دبی، سرعت حرکت سیلندر، جک پنوماتیک تنظیم می‌شود. کاربرد آن در ماشین‌آلات بسته‌بندی که دقت زمانی اهمیت دارد، بسیار رایج است.

 مدار ترتیبی پنوماتیک: در این ساختار، حرکت به‌صورت مرحله‌ای انجام می‌شوند. استفاده از شیرهای تایمردار و منطق AND/OR امکان اجرای توالی‌های پیچیده را بدون PLC فراهم می‌کند.

مدار منطقی پنوماتیک : مدارهای منطقی پنوماتیک در واقع معادل مدارهای منطقی الکترونیکی هستند، با این تفاوت که به‌جای جریان برق از هوای فشرده برای پردازش اطلاعات و تصمیم‌گیری استفاده می‌کنند. در محیط‌های ضد انفجار، این نوع مدار یک مزیت حیاتی محسوب می‌شود.وجود فشار هوا معادل «۱ منطقی» ، عدم وجود فشار معادل «۰ منطقی»

مدار پنوماتیک دو فشار : در این مدار، فعال‌سازی تنها زمانی انجام می‌شود که دو فرمان هم‌زمان صادر شوند. این ساختار برای افزایش ایمنی اپراتور استفاده می‌شود. به زبان ساده در مدار دو فشار، خروجی فقط زمانی فعال می‌شود که دو سیگنال فشاری به‌صورت هم‌زمان وجود داشته باشند. اگر حتی یکی از فرمان‌ها قطع شود، خروجی نیز فوراً قطع می‌شود.

اجزای اصلی در ساختار یک مدار

در بررسی مدارات هیدرولیک و پنوماتیک، شناخت اجزای اصلی مدار و نقش هرکدام، پایه طراحی و عیب‌یابی اصولی محسوب می‌شود. هر مدار از بخش‌هایی تشکیل شده که هماهنگی آن‌ها، عملکرد صحیح کل مجموعه را تضمین می‌کند.

منبع انرژی در مدار:  وظیفه تأمین انرژی اولیه بر عهده این واحد است. این بخش انرژی لازم را با فشار و دبی مشخص وارد مدار می‌کند تا سایر اجزا بتوانند وظایف خود را انجام دهند.

عناصر کنترلی : نقش هدایت و مدیریت جریان را در مدار دارند. این اجزا تعیین می‌کنند که انرژی چه زمانی، با چه مسیری و به کدام بخش منتقل شود. دقت عملکرد آن‌ها باعث افزایش ایمنی و کنترل بهتر فرآیند می‌شود.

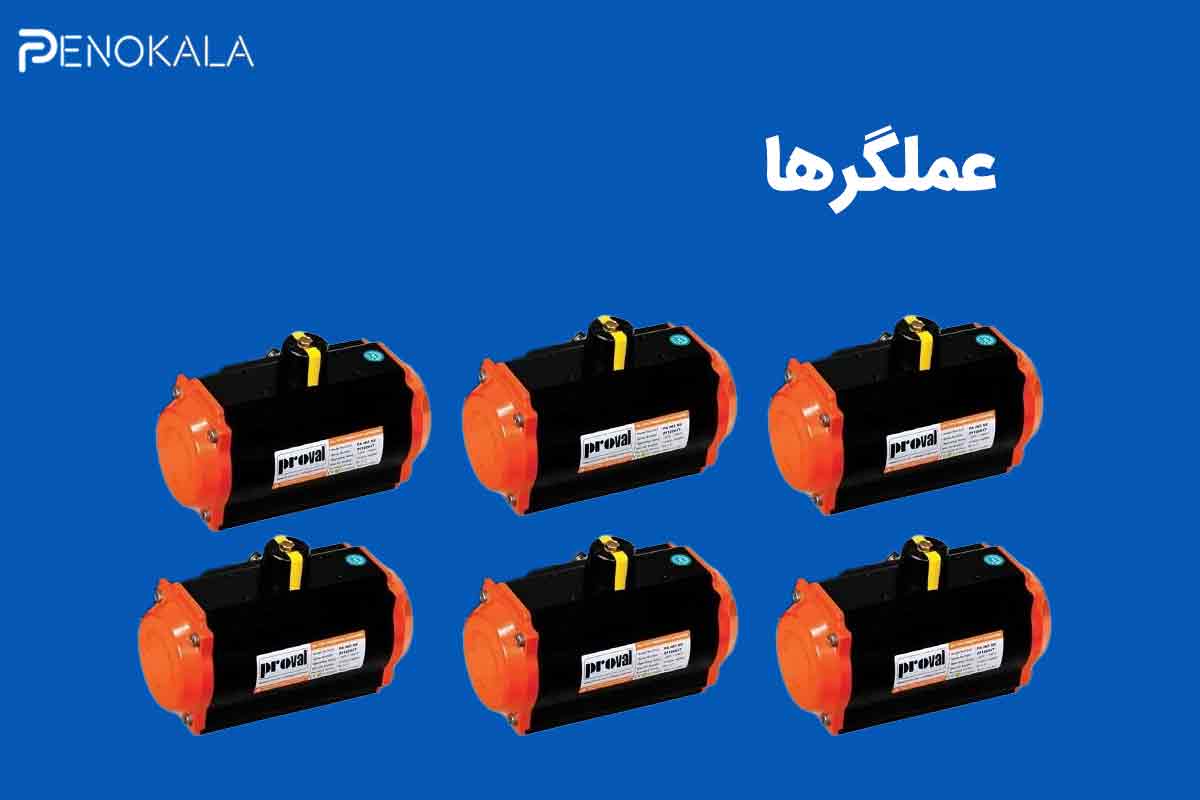

عملگرها : بخش اجرایی مدار هستند و انرژی منتقل‌شده را به حرکت یا نیرو تبدیل می‌کنند. کیفیت و جانمایی عملگرها، مستقیماً بر سرعت و دقت عملکرد مدار اثر می‌گذارد.

مسیر برگشت و تخلیه :  وظیفه بازگرداندن سیال یا هوای مصرف‌شده را بر عهده دارد. طراحی صحیح این مسیر از افت فشار، آلودگی و استهلاک زودهنگام در مدارات هیدرولیک و پنوماتیک جلوگیری می‌کند.

در نقشه مدار پنوماتیک و نقشه مدار هیدرولیک ، تمامی اجزای اصلی مانند منبع انرژی، شیرهای کنترلی، عملگرها و مسیر برگشت با نمادهای استاندارد نمایش داده می‌شوند تا تحلیل و عیب‌یابی سیستم ساده‌تر شود.

علائم، نمادها و نقشه‌خوانی مدارات

در دنیای مدارات هیدرولیک و پنوماتیک، درک صحیح علائم، نمادها و نقشه‌خوانی مدارات نقش حیاتی در طراحی، تعمیر و عیب‌یابی دارد. هر نماد در نقشه، بیانگر یک عملکرد مشخص است و نادیده گرفتن آن می‌تواند منجر به خطاهای پرهزینه شود. به همین دلیل، اهمیت استاندارد ISO در یکسان‌سازی این علائم غیرقابل انکار است؛ زیرا این استاندارد زبان مشترکی بین مهندسان سراسر جهان ایجاد می‌کند و از خطاهای فنی جلوگیری می‌نماید. بسیاری از پروژه‌ها به این دلیل با مشکل مواجه می‌شوند که مهندسان بدون تسلط کافی بر نقشه‌خوانی اقدام به اجرا می‌کنند. چرا مهندسان بدون نقشه‌خوانی خطا می‌کنند؟ چون ارتباط بین اجزا، مسیر جریان و منطق عملکرد مدار را به‌درستی درک نمی‌کنند.

تفاوت مدار هیدرولیک و پنوماتیک از دید طراحی

در طراحی مدارات هیدرولیک و پنوماتیک، تحلیل مدار پنوماتیک و هیدرولیک تنها به انتخاب تجهیزات محدود نمی‌شود، بلکه بر بررسی منطق عملکرد، الزامات ایمنی و طراحی اصولی نقشه مدار هیدورلیک و نقشه مدار پنوماتیک تمرکز دارد.  از این منظر، تفاوت این دو نوع مدار به شکل بنیادین در شیوه تفکر طراح نمود پیدا می‌کند. در طراحی مدارهای هیدرولیک، منطق کنترل معمولاً مبتنی بر فشار و دبی سیال تراکم‌ناپذیر است. در مقابل، در مدارهای پنوماتیک منطق کنترل ساده‌تر و اغلب مبتنی بر زمان‌بندی و تغییر وضعیت شیرهای پنوماتیکی و قطعات پنوماتیک است  زیرا هوا رفتار تراکم‌پذیر دارد و واکنش‌ها سریع‌تر اما کم‌دقت‌تر هستند. ایمنی در طراحی مدارات هیدرولیک و پنوماتیک نیز رویکرد متفاوتی دارد. در مدار هیدرولیک، کنترل نشتی، فشار بیش از حد و جلوگیری از حرکات ناخواسته اجزای مکانیکی اهمیت ویژه‌ای دارد. اما در مدار پنوماتیک، تمرکز طراح بیشتر بر تخلیه ایمن هوا و جلوگیری از شوک‌های ناگهانی ناشی از آزاد شدن فشار است.

سوال متداول درباره مدارات هیدرولیک و پنوماتیک

مهم‌ترین عامل در عملکرد صحیح مدار هیدرولیک و پنوماتیک چیست؟طراحی اصولی مدار مهمترین عامل است زیرا حتی با بهترین تجهیزات، مدار ضعیف باعث افت راندمان و خرابی می‌شود.

تفاوت اصلی مدار هیدرولیک و پنوماتیک در عمل چیست؟
هیدرولیک دقت و توان بالاتر دارد، پنوماتیک سرعت بیشتر و ساختار ساده‌تر.

چرا نقشه‌خوانی مدارات اهمیت بالایی دارد؟
چون درک مسیر جریان و منطق عملکرد بدون نقشه، منجر به خطاهای پرهزینه می‌شود.

کدام مدار برای خطوط تولید اتوماسیون مناسب‌تر است؟
مدارات ترتیبی هیدرولیک یا پنوماتیک که حرکات را مرحله‌به‌مرحله کنترل می‌کنند.

نقشه مدار هیدرولیک چه کاربردی دارد؟
نقشه مدار هیدرولیک برای نمایش نحوه اتصال قطعات، مسیر حرکت روغن، عملکرد شیرها و ترتیب اجرای فرمان‌ها استفاده می‌شود و نقش مهمی در طراحی، نصب و عیب‌یابی سیستم‌های هیدرولیکی دارد.

انتخاب قطعات چقدر در ایمنی مدار مؤثر است؟
بسیار زیاد؛ شیرها و عملگرهای نامناسب می‌توانند باعث حوادث و استهلاک سریع شوند.

سخن پایانی

جمع‌بندی

مدارات هیدرولیک و پنوماتیک قلب تپنده ماشین‌آلات صنعتی هستند و طراحی صحیح آن‌ها، تفاوت بین یک سیستم پرهزینه و یک خط تولید پایدار را رقم می‌زند. اما این طراحی زمانی به نتیجه می‌رسد که از قطعات هیدرولیک و پنوماتیک استاندارد استفاده شود. انتخاب قطعات استاندارد و طراحی صحیح مدار پنوماتیک و مدار هیدرولیکی علاوه بر افزایش راندمان، موجب کاهش هزینه‌های نگهداری و افزایش طول عمر تجهیزات صنعتی می‌شود. اگر به‌دنبال خرید مطمئن، مشاوره تخصصی و دسترسی به مجموعه‌ای کامل از قطعات پنوماتیک هستید، فروشگاه آنلاین پنوکالا می‌تواند انتخابی هوشمندانه برای مهندسان و صنعتگران باشد. همین حالا تجهیزات مورد نیاز مدار خود را از پنوکالا تهیه کنید و عملکرد سیستم‌تان را یک سطح ارتقا دهید.
