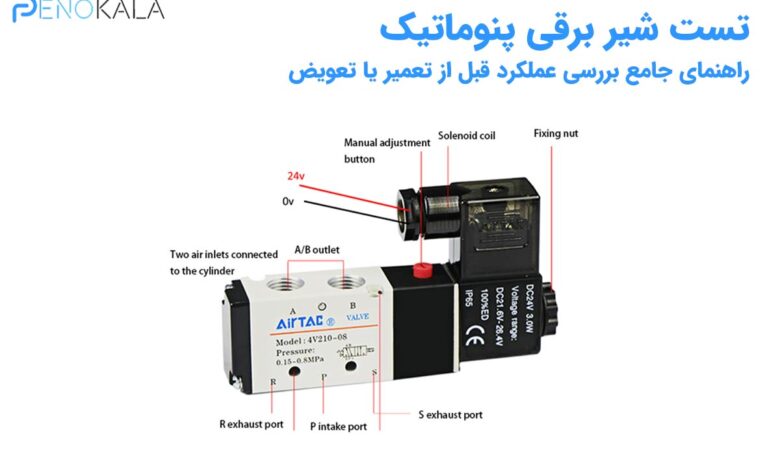

تست شیر برقی پنوماتیک | راهنمای جامع بررسی عملکرد قبل از تعمیر یا تعویض
شیر برقی پنوماتیک یکی از اجزای حیاتی در سیستمهای هوای فشرده صنعتی است که وظیفه کنترل مسیر جریان هوا را بر عهده دارد. کوچکترین اختلال در عملکرد این قطعه میتواند باعث توقف جکها، عملگرها، از کار افتادن تجهیزات اتوماسیون و در نهایت ایجاد خسارتهای زمانی و مالی شود. نکته مهمی که بسیاری از تکنسینها و اپراتورها نادیده میگیرند این است که هر ایراد ظاهری الزاماً به معنای خرابی قطعی شیر برقی نیست. در بسیاری از مواقع، مشکل با یک تست ساده و اصولی قابل تشخیص است و نیازی به تعویض یا حتی تعمیر وجود ندارد.به همین دلیل، تست شیر برقی پنوماتیک بهعنوان اولین و مهمترین مرحله قبل از هر تصمیم فنی شناخته میشود. این مقاله یک راهنمای جامع، عملی و کاملاً کاربردی است که به شما کمک میکند عملکرد شیر برقی پنوماتیک را بهدرستی بررسی کرده و با اطمینان تصمیم بگیرید که آیا شیر سالم است، نیاز به تعمیر دارد یا باید تعویض شود.
مطالبی که در این مقاله با آن آشنا میشوید

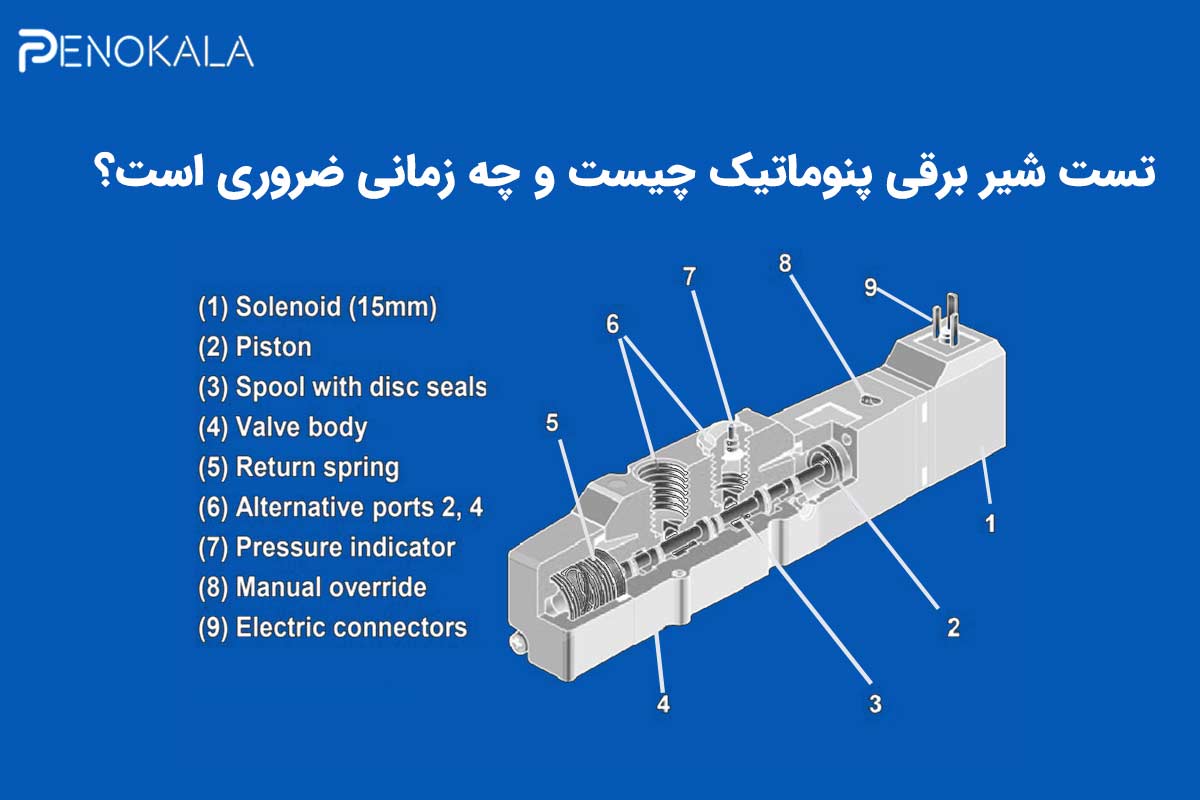

تست شیر برقی پنوماتیک چیست و چه زمانی ضروری است؟
تست شیر برقی پنوماتیک یکی از مهمترین مراحل تشخیص سلامت سیستمهای پنوماتیکی است که قبل از هرگونه تعمیر یا تعویض باید انجام شود. هدف از این تست، بررسی عملکرد صحیح شیر برقی بدون باز کردن قطعات و جلوگیری از هزینههای غیرضروری است. بسیاری از مشکلاتی که در جکها، خطوط هوا یا فرآیندهای صنعتی دیده میشود، الزاماً به خرابی شیر ختم نمیشود و تنها با یک بررسی اصولی میتوان منشأ خطا را شناسایی کرد.
تست شیر برقی قبل از تعمیر
قبل از هر اقدام فنی، تست شیر برقی قبل از تعمیر کمک میکند مشخص شود آیا واقعاً شیر معیوب است یا مشکل از بخشهای دیگر مانند فشار ورودی شیر برقی، منبع هوا یا سیگنال الکتریکی است. در این مرحله، بررسی اولیه شامل تست بوبین شیر برقی پنوماتیک با مولتیمتر، کنترل ولتاژ ورودی و اطمینان از دریافت فرمان صحیح انجام میشود. اگر بوبین سالم باشد، احتمال خرابی مکانیکی یا گرفتگی داخلی است که باید جداگانه بررسی شود.
هنگام نشتی شیر برقی پنوماتیک
نشتی شیر برقی پنوماتیک یکی از نشانههای رایج اختلال در سیستم است. تست شیر برقی پنوماتیک در این شرایط شامل بررسی اورینگها بدون باز کردن کامل شیر، تست دستی پلانجر و کنترل مسیرهای عبور هواست. گاهی نشتی به دلیل نفوذ آلودگی یا فشار نامناسب هوا رخ میدهد، نه خرابی خود شیر. بررسی عملکرد شیر برقی پنوماتیک در حالت بیبار و تحت فشار، اطلاعات دقیقی از وضعیت واقعی آن ارائه میدهد.
هنگام عمل نکردن جک پنوماتیک
اگر جک عمل نمیکند یا حرکت ناقص دارد، اولین اقدام صحیح، تست شیر برقی پنوماتیک است. در این شرایط باید بررسی شود آیا شیر برقی پنوماتیک هنگام تحریک تغییر وضعیت میدهد یا خیر. برای مثال در شیر برقی پنوماتیک 5/2 ، عدم جابجایی کامل اسپول مانع حرکت جک میشود. تست الکتریکی، تست پنوماتیکی و بررسی واکنش شیر به فرمان دستی، همگی بخشی از این فرآیند تشخیصی هستند.
بعد از نصب شیر جدید
حتی پس از نصب شیر جدید نیز تست شیر برقی پنوماتیک ضروری است. این تست از نصب صحیح، تطابق ولتاژ، عملکرد بوبین و صحت مسیرهای هوا اطمینان حاصل میکند. بسیاری از خطاهای راهاندازی اولیه با یک تست ساده شناسایی میشوند و از توقف خط تولید جلوگیری میکنند.
ابزارهای لازم برای تست شیر برقی پنوماتیک
برای انجام تست شیر برقی پنوماتیک بهصورت اصولی و بدون باز کردن قطعات، استفاده از ابزارهای درست اهمیت زیادی دارد. هدف از این مرحله، تشخیص سلامت یا خرابی شیر برقی قبل از تعمیر است؛ بهطوری که بتوانید با کمترین خطا تصمیم بگیرید آیا قطعه سالم است یا نیاز به اقدام بعدی (باز کردن شیر) دارد. در ادامه، مهمترین ابزارهایی که یک تست دقیق الکتریکی و پنوماتیکی را ممکن میکنند بررسی میکنیم.
مولتیمتر
اولین و مهمترین ابزار در تست شیر برقی پنوماتیک، مولتیمتر است. با استفاده از این دستگاه میتوان تست بوبین شیر برقی پنوماتیک را انجام داد و مقاومت سیمپیچ را اندازهگیری کرد. در نحوه تست شیر برقی پنوماتیک با مولتیمتر، اگر مقدار مقاومت صفر یا بینهایت باشد، احتمال قطعشدگی (مقاومت بینهایت) یا سوختگی بوبین (مقاومت صفر) وجود دارد. این تست الکتریکی کمک میکند قبل از هر اقدام مکانیکی، وضعیت تغذیه الکتریکی بررسی شود.
منبع هوای فشرده
برای بررسی عملکرد واقعی شیر، وجود منبع هوای فشرده ضروری است. در تست شیر برقی پنوماتیک، هوای ورودی شبیهسازی شرایط کاری سیستم است. با اعمال فشار مناسب میتوان بررسی عملکرد شیر برقی پنوماتیک را انجام داد و اطمینان حاصل کرد که مسیرهای عبور هوا بهدرستی باز و بسته میشوند.
جک پنوماتیک
اتصال یک جک پنوماتیک به خروجی شیر، امکان مشاهده عملی عملکرد آن را فراهم میکند. حرکت دقیق و مناسب جک، نشاندهنده صحت شیر است. این روش مخصوصاً در تست شیر برقی قبل از تعمیر بسیار کاربردی است و بدون باز کردن شیر، نتیجهای قابل اعتماد ارائه میدهد؛ بهویژه در شیرهای پرکاربردی مثل شیر برقی پنوماتیک 5/2.
گیج فشار
گیج فشار برای کنترل فشار ورودی شیر برقی استفاده میشود. اگر فشار کمتر یا بیشتر از مقدار استاندارد باشد، ممکن است نتیجه تست گمراهکننده شود. در فرآیند تست شیر برقی پنوماتیک، اندازهگیری دقیق فشار کمک میکند تفاوت بین خرابی شیر و مشکل منبع هوا مشخص شود.
کف نشتیاب
در نهایت، برای تشخیص نشتی شیر برقی پنوماتیک استفاده از کف نشتیاب بسیار مؤثر است. این ابزار ساده امکان شناسایی نشتیهای ریز را فراهم میکند که در تستهای معمول دیده نمیشوند. وجود نشتی میتواند عملکرد سیستم را مختل کند، حتی اگر بوبین و پلانجر سالم باشند.

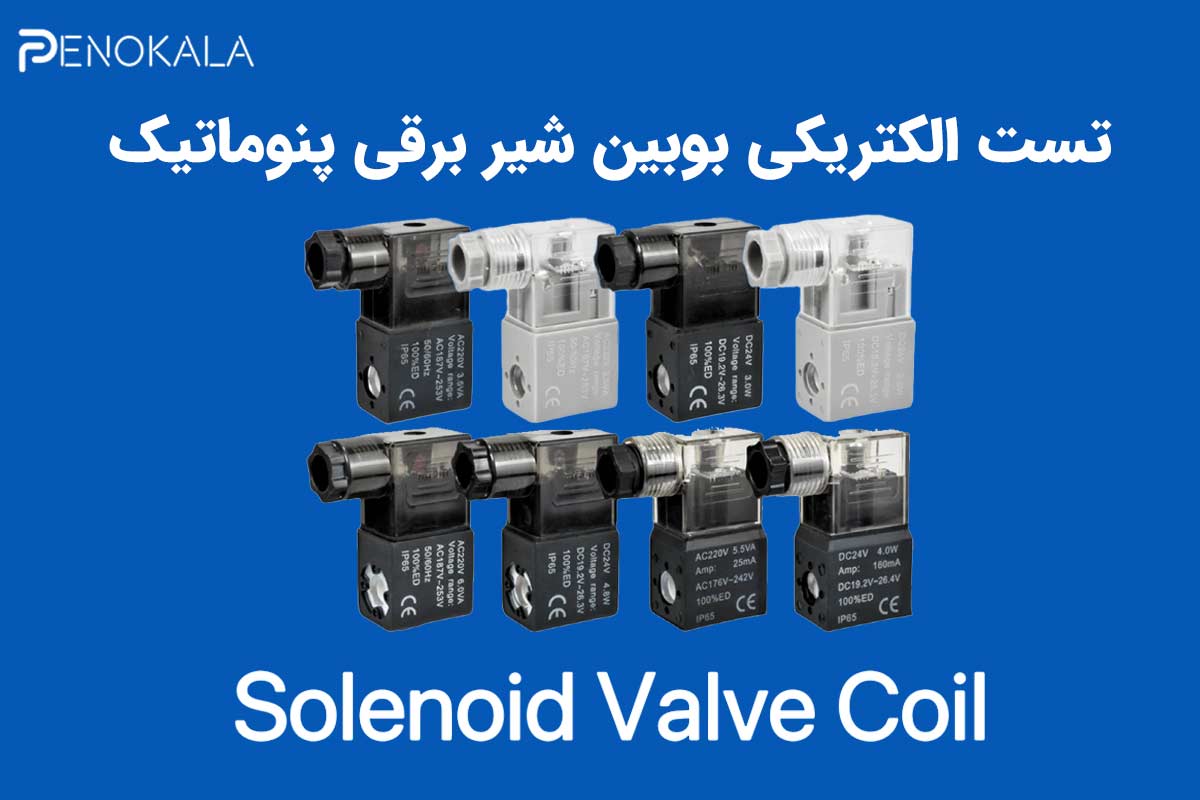

تست الکتریکی بوبین شیر برقی پنوماتیک
پیش از شروع تست، حتماً منبع تغذیه قطع شود و مشخصات ولتاژ بوبین (AC یا DC بودن) بررسی گردد. سپس با استفاده از مولتیمتر میتوان وضعیت سیمپیچ را بهدقت ارزیابی کرد. این مرحله پایهی اصلی نحوه تست شیر برقی پنوماتیک با مولتیمتر محسوب میشود.
مقاومت نرمال
در حالت سالم، بوبین شیر برقی پنوماتیک دارای مقدار مقاومت مشخص و متناسب با ولتاژ نامی خود است. نمایش عددی پایدار روی مولتیمتر نشان میدهد سیمپیچ قطع نشده و اتصال داخلی برقرار است. این وضعیت معمولاً تأییدکننده سلامت الکتریکی در فرآیند تست شیر برقی پنوماتیک است.
حالت قطع
اگر مولتیمتر عددی بسیار بالا یا OL نمایش دهد، به معنی قطع بودن سیمپیچ است. در این حالت، بوبین هیچگونه میدان مغناطیسی ایجاد نمیکند و پلانجر تحریک نمیشود. تشخیص این وضعیت کمک میکند بدون ورود به مراحل پرهزینه، عیب بهصورت دقیق شناسایی شود.
اتصال کوتاه
نمایش مقاومت بسیار پایین یا نزدیک به صفر، نشانه اتصال کوتاه در بوبین است. این حالت میتواند باعث عملکرد ناپایدار شیر شود. شناسایی اتصال کوتاه، بخش مهمی از تست بوبین شیر برقی پنوماتیک به شمار میرود.
تست مکانیکی و عملکردی شیر برقی
در تست مکانیکی، تمرکز اصلی روی حرکت داخلی شیر و واکنش آن نسبت به فرمان است. در این مرحله، بدون ورود به عیبیابی الکتریکی، میتوان وضعیت کلی عملکرد شیر را ارزیابی کرد. تست شیر برقی پنوماتیک در این بخش مشخص میکند که آیا مشکل از بخش مکانیکی، فشار هوا یا تأخیر در عملکرد است. بررسی صحیح این مرحله، پیشنیاز تصمیمگیری برای تست بوبین شیر برقی پنوماتیک یا بررسیهای تکمیلی است.
تست دستی پلانجر
یکی از سادهترین و سریعترین روشها، تست دستی پلانجر است. در اکثر شیرهای برقی، یک دکمه وجود دارد که با فشار آن، پلانجر حرکت کرده و مسیر هوا تغییر میکند. اگر با فشار دادن پلانجر، جک یا عملگر پنوماتیک حرکت کرد، میتوان نتیجه گرفت که بخش مکانیکی سالم است. در این حالت، اگر در شرایط عادی شیر عمل نکند، احتمال خرابی در بوبین یا مدار فرمان مطرح میشود. این روش، پایهایترین مرحله در تست شیر برقی قبل از تعمیر محسوب میشود.
تست شیر برقی با جک پنوماتیک
در این روش، شیر برقی به یک جک پنوماتیک متصل میشود تا عملکرد واقعی آن شبیهسازی گردد. با اعمال فشار ورودی شیر برقی و ارسال فرمان، باید حرکت کامل و یکنواخت جک مشاهده شود. در شیرهای پرکاربرد مانند شیر برقی پنوماتیک 5/2، تغییر صحیح موقعیت جک نشاندهنده سلامت مسیرهای داخلی است.
بررسی تأخیر یا ناقص بودن حرکت
یکی از نشانههای مهم خرابی، تأخیر در عملکرد یا حرکت ناقص جک است. اگر شیر با تأخیر عمل میکند، ممکن است فشار ورودی شیر برقی کافی نباشد یا آلودگی داخلی وجود داشته باشد. حرکت ناقص نیز میتواند به دلیل افت فشار یا گرفتگی مسیرها باشد. این علائم در تست شیر برقی پنوماتیک بسیار کلیدی هستند و پیش از هرگونه عیبیابی شیر برقی پنوماتیک، باید بهدقت موارد ذکر شده بررسی شوند.
بررسی نشتی در تست شیر برقی پنوماتیک
در فرآیند تست شیر برقی پنوماتیک، یکی از مهمترین شاخصهایی که سلامت عملکرد شیر را مشخص میکند، بررسی نشتی هواست. نشتی میتواند بدون آنکه خرابی ظاهری یا قطع عملکرد کامل وجود داشته باشد، باعث افت فشار، کاهش راندمان سیستم و تصمیمگیری اشتباه برای تعویض یا تعمیر شود. به همین دلیل، این بررسی صرفاً برای تشخیص نشتی و ارزیابی وضعیت شیر قبل از هر اقدام دیگری است.
نشتی از اگزوز شیر برقی پنوماتیک
نشتی از مسیر اگزوز معمولاً اولین علامتی است که در تست شیر برقی پنوماتیک جلب توجه میکند. در حالت عادی، اگزوز فقط هنگام تغییر وضعیت شیر باید هوا تخلیه کند. اگر در حالت پایدار و بدون تحریک بوبین، خروج هوای مداوم مشاهده شود، میتوان به نشتی داخلی مشکوک شد. در این مرحله، بررسی عملکرد شیر برقی پنوماتیک بدون باز کردن آن انجام میشود؛ کافی است فشار ورودی شیر برقی را ثابت نگه دارید و وضعیت اگزوز را در حالت تحریکشده و بدون تحریک مقایسه کنید. این تست بهویژه در شیر برقی پنوماتیک 5/2 اهمیت بیشتری دارد.
نشتی از بدنه
در ادامه تست شیر برقی پنوماتیک، بدنه شیر باید از نظر نشتی خارجی بررسی شود. نشتی بدنه معمولاً بهصورت صدای هیس ضعیف یا افت تدریجی فشار ظاهر میشود. استفاده از کف صابون یا اسپری نشتیاب، بدون باز کردن شیر، یک روش دقیق تشخیصی است. اگر حبابسازی در اطراف بدنه مشاهده شود، نشاندهنده مشکل آببندی است، اما در این مرحله فقط ثبت وضعیت انجام میشود، نه تصمیم برای تعمیر.
نشتی اتصالات
اتصالات پنوماتیکی یکی از منابع رایج نشتی هستند که گاهی بهاشتباه به خرابی خود شیر نسبت داده میشوند. در تست شیر برقی پنوماتیک باید ورودیها و خروجیها بهصورت جداگانه بررسی شوند. تشخیص درست در این بخش باعث میشود شیر سالم بهاشتباه از مدار خارج نشود.
سوالات متداول درباره تست شیر برقی پنوماتیک
آیا تست شیر برقی پنوماتیک بدون باز کردن امکانپذیر است؟
بله، بسیاری از تستها مانند تست بوبین، تست عملکردی و بررسی نشتی بدون باز کردن کامل شیر انجام میشوند.
بهترین روش تست شیر برقی پنوماتیک چیست؟
ترکیب تست الکتریکی، تست مکانیکی و تست عملکردی بهترین و دقیقترین نتیجه را ارائه میدهد.
آیا نشتی هوا همیشه به معنای خرابی شیر برقی است؟
خیر، در برخی موارد نشتی مربوط به جک یا اتصالات است و نه خود شیر برقی.
تست شیر برقی پنوماتیک چقدر زمان میبرد؟
در شرایط استاندارد، بین ۱۰ تا ۳۰ دقیقه زمان نیاز دارد.
آیا تست نادرست میتواند باعث خرابی شیر شود؟
بله، اعمال فشار یا ولتاژ نامناسب میتواند به شیر سالم آسیب وارد کند.
سخن پایانی
آشنایی با روشهای اصولی تست شیر برقی پنوماتیک به شما کمک میکند قبل از هر هزینه اضافی، تصمیمی آگاهانه و فنی بگیرید. توجه به سلامت قطعات پنوماتیک نهتنها از توقف خط تولید جلوگیری میکند، بلکه عمر مفید تجهیزات و بهرهوری سیستم را بهطور چشمگیری افزایش میدهد.اگر برای تأمین، مشاوره یا انتخاب انواع قطعات پنوماتیک باکیفیت و استاندارد به یک مرجع مطمئن نیاز دارید، پنوکالا در کنار شماست. همین حالا به پنوکالا مراجعه کنید و با دسترسی به محصولات متنوع، قیمتهای رقابتی و مشاوره تخصصی، خیال خود را از بابت عملکرد پایدار سیستمهای پنوماتیکی راحت کنید.
