مقدمه
در نگاه اول، سیستمهای هیدرولیک و پنوماتیک مجموعهای از پمپها، سیلندرها و لولهها به نظر میرسند؛ اما حقیقت این است که «مغز متفکر» این سیستمها، جایی پنهان شده که کمتر به آن توجه میشود: شیرها. همین قطعات بهظاهر ساده تعیین میکنند چه زمانی انرژی آزاد شود، چه مسیری انتخاب شود و چگونه حرکت دقیق و ایمن شکل بگیرد. اگر شیر اشتباه انتخاب شود، حتی قدرتمندترین سیستم هم میتواند ناکارآمد، پرهزینه و خطرناک باشد.در هر سیستم هیدرولیک یا پنوماتیک، شیرها نقش «تصمیمگیرنده» را دارند؛ اینکه سیال از کجا عبور کند، با چه فشاری حرکت کند و چه زمانی متوقف شود، همگی توسط شیرها کنترل میشود. آشنایی کاربردی با انواع شیر هیدرولیک و شیر پنوماتیک باعث میشود در طراحی، تعمیر یا خرید تجهیزات صنعتی دچار اشتباه پرهزینه نشوید.این مقاله، با نگاهی فنی و کاربردی، شما را قدمبهقدم با منطق عملکرد انواع شیرها آشنا میکند. از شیرهای کنترل جهت گرفته تا شیرهای فشار و دبی، هر کدام را طوری بررسی میکنیم که بتوانید در عمل از این دانش استفاده کنید، نه فقط در تئوری.اگر بهدنبال کاهش خطاهای طراحی، انتخاب هوشمندانه تجهیزات یا درک عمیقتری از سیستمهای صنعتی هستید، ادامه این متن میتواند دید شما را کاملاً تغییر دهد. دانشی که در ادامه میخوانید، همان تفاوتی است که میان یک تصمیم معمولی و یک انتخاب حرفهای وجود دارد.

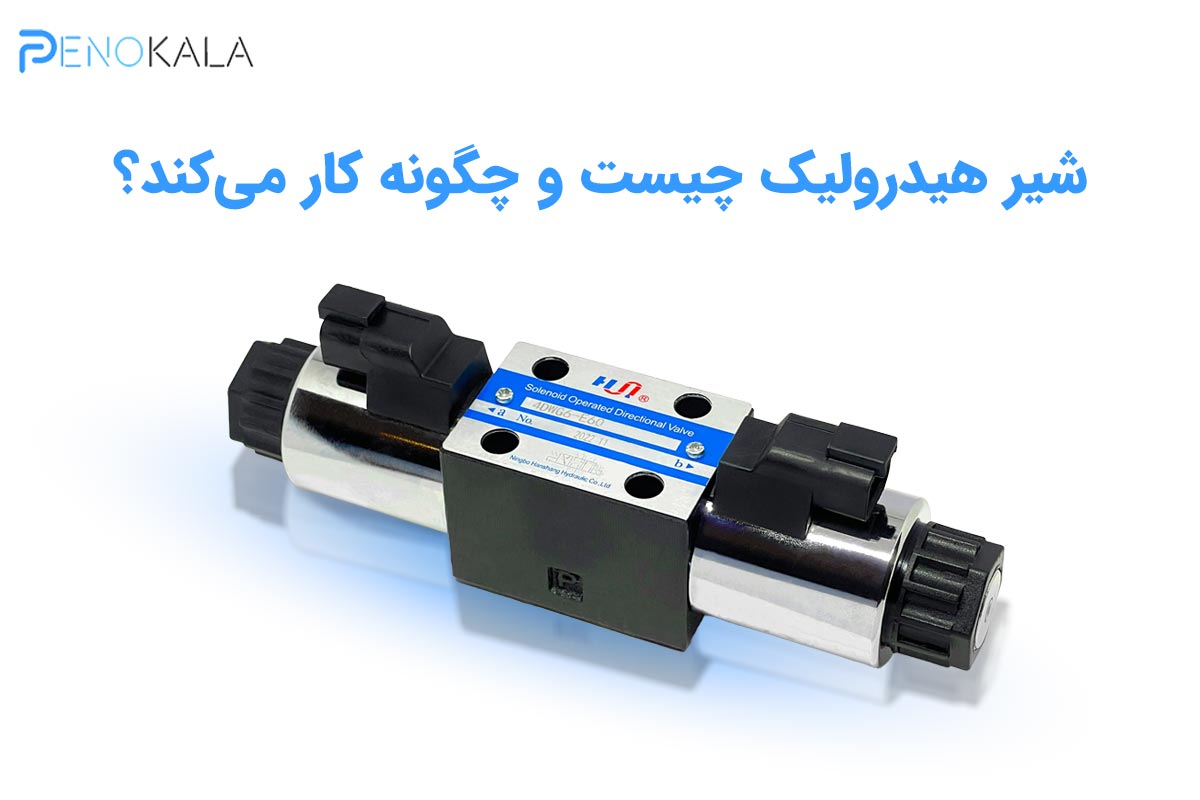

شیر هیدرولیک چیست و چگونه کار میکند؟
شیر هیدرولیک یکی از اجزای کلیدی در سامانههای انتقال قدرت سیال است که وظیفه کنترل، قطع و وصل یا هدایت جریان سیال را بر عهده دارد. در پاسخ به این پرسش که شیر هیدرولیک چیست و چگونه کار میکند؟ باید گفت این قطعه با مدیریت مسیر حرکت سیال، امکان انتقال دقیق نیرو را در سیستمهای صنعتی فراهم میکند. سیالی که در این سیستمها استفاده میشود معمولاً روغن هیدرولیک است؛ زیرا روغن به دلیل خاصیت روانکاری، پایداری حرارتی و تراکمناپذیری نسبی، بهترین گزینه برای انتقال توان محسوب میشود. نحوه عملکرد شیر هیدرولیک به این صورت است که جریان روغن خروجی از پمپ هیدرولیک وارد شیر شده و سپس بر اساس نوع شیر و فرمان اپراتور یا سیستم کنترلی، به بخشهای مختلف مدار هدایت میشود. به همین دلیل، ارتباط مستقیمی میان شیر و پمپ هیدرولیک وجود دارد و عملکرد صحیح هر یک به دیگری وابسته است. اگر پمپ فشار لازم را تولید نکند یا شیر بهدرستی عمل نکند، کل سیستم با اختلال مواجه میشود. یکی از ویژگیهای مهم شیرهای هیدرولیک، تحمل فشار کاری بالا است. این شیرها بهگونهای طراحی میشوند که بتوانند فشارهای چند صد بار را بدون نشتی یا افت عملکرد تحمل کنند. همین قابلیت باعث شده استفاده از آنها در سیستمهای سنگین مانند ماشینآلات راهسازی، پرسهای صنعتی، خطوط تولید فولاد و تجهیزات معدنی بسیار رایج باشد. در کنار این موارد، آشنایی با انواع شیر های هیدرولیک و پنوماتیک به انتخاب صحیح شیر مطابق با نیاز، کمک میکند. هرچند سیستمهای پنوماتیک با هوای فشرده کار میکنند، اما در کاربردهای سنگین که نیاز به نیروی زیاد و کنترل دقیق وجود دارد، شیرهای هیدرولیک به دلیل استفاده از روغن و فشار بالا، انتخاب اصلی مهندسان هستند. شناخت دقیق از عملکرد این شیرها، نقش مهمی در افزایش بهرهوری و طول عمر سیستمهای صنعتی دارد.

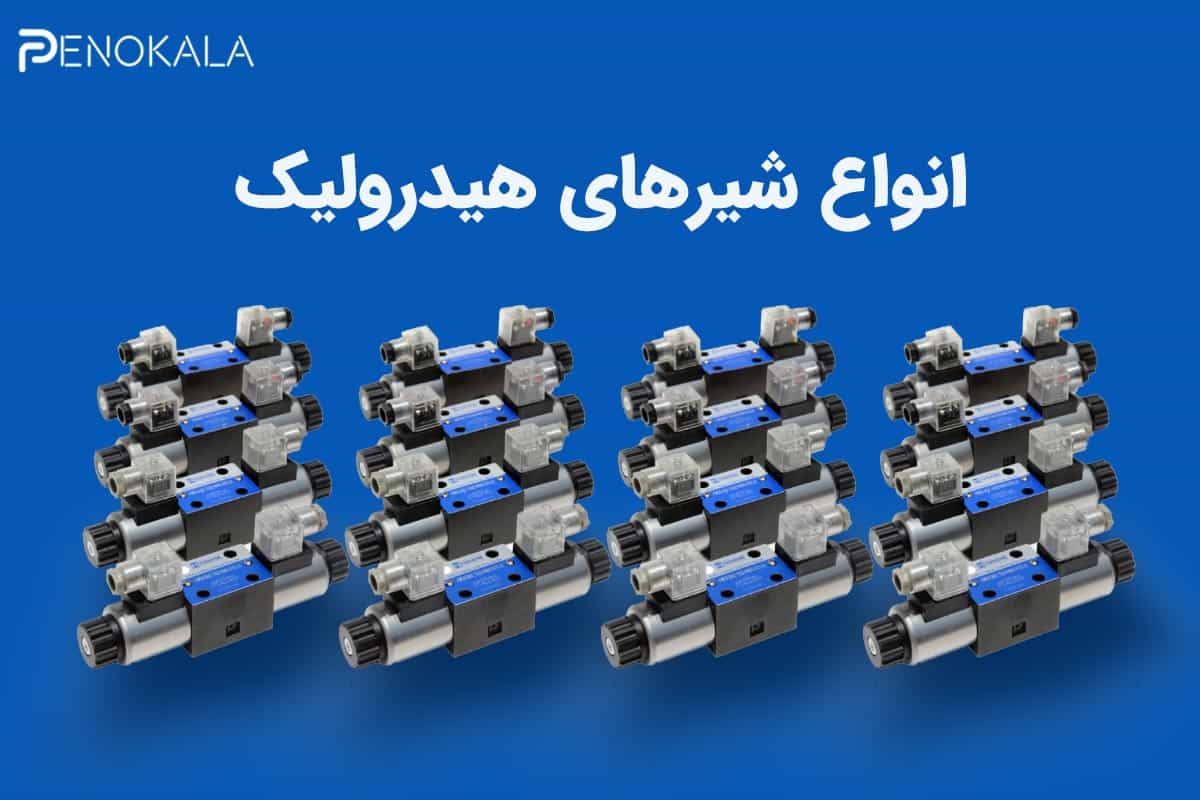

انواع شیرهای هیدرولیک
در سیستمهای صنعتی، شناخت دقیق انواع شیر های هیدرولیک و پنوماتیک نقش کلیدی در افزایش راندمان، ایمنی و کاهش استهلاک تجهیزات دارد. شیرهای هیدرولیک بهعنوان کنترلکنندههای اصلی جریان، فشار و مسیر حرکت سیال، در ماشینآلات سنگین، خطوط تولید و تجهیزات اتوماسیون استفاده میشوند. انتخاب صحیح این شیرها مستقیماً بر عملکرد سیستم تأثیر میگذارد.
شیر کنترل جهت هیدرولیک
شیر کنترل جهت وظیفه هدایت سیال به مسیر مورد نظر را بر عهده دارد. این نوع شیر مشخص میکند سیال به کدام بخش عملگر وارد یا از آن خارج شود. در جکها و موتورهای هیدرولیکی، این شیر نقش تعیینکنندهای در حرکت رفت و برگشتی دارد.
شیر کنترل فشار هیدرولیک
برای جلوگیری از افزایش بیش از حد فشار و آسیب به سیستم، از شیر کنترل فشار استفاده میشود. این شیرها با تنظیم یا محدودسازی فشار، ایمنی مدار هیدرولیک را تضمین میکنند و در صنایع حساس بسیار حیاتی هستند.
شیر کنترل جریان هیدرولیک
کنترل سرعت عملگرها با استفاده از شیر کنترل جریان انجام میشود. این شیر مقدار عبور سیال را تنظیم کرده و باعث حرکت یکنواخت و دقیق تجهیزات میشود، بهویژه در سیستمهایی که دقت بالا اهمیت دارد.
شیر هیدرولیک برقی و پروپرشنال
این شیرها با فرمان الکتریکی کار میکنند و امکان کنترل هوشمند و پیوسته را فراهم میسازند. در مقایسه با مدلهای مکانیکی، دقت و انعطافپذیری بالاتری دارند و در اتوماسیون صنعتی کاربرد گستردهای دارند.
| نوع شیر | عملکرد | کاربرد | مزیت | محدودیت |
| کنترل جهت | تغییر مسیر سیال | جک و موتور هیدرولیک | کنترل دقیق حرکت | پیچیدگی مدار |
| کنترل فشار | تنظیم فشار سیستم | ایمنی مدار | جلوگیری از آسیب | نیاز به تنظیم دقیق |
| کنترل جریان | کنترل دبی سیال | تنظیم سرعت | حرکت یکنواخت | حساس به آلودگی |
| برقی و پروپرشنال | کنترل الکتریکی پیوسته | اتوماسیون صنعتی | دقت بالا | هزینه بالاتر |

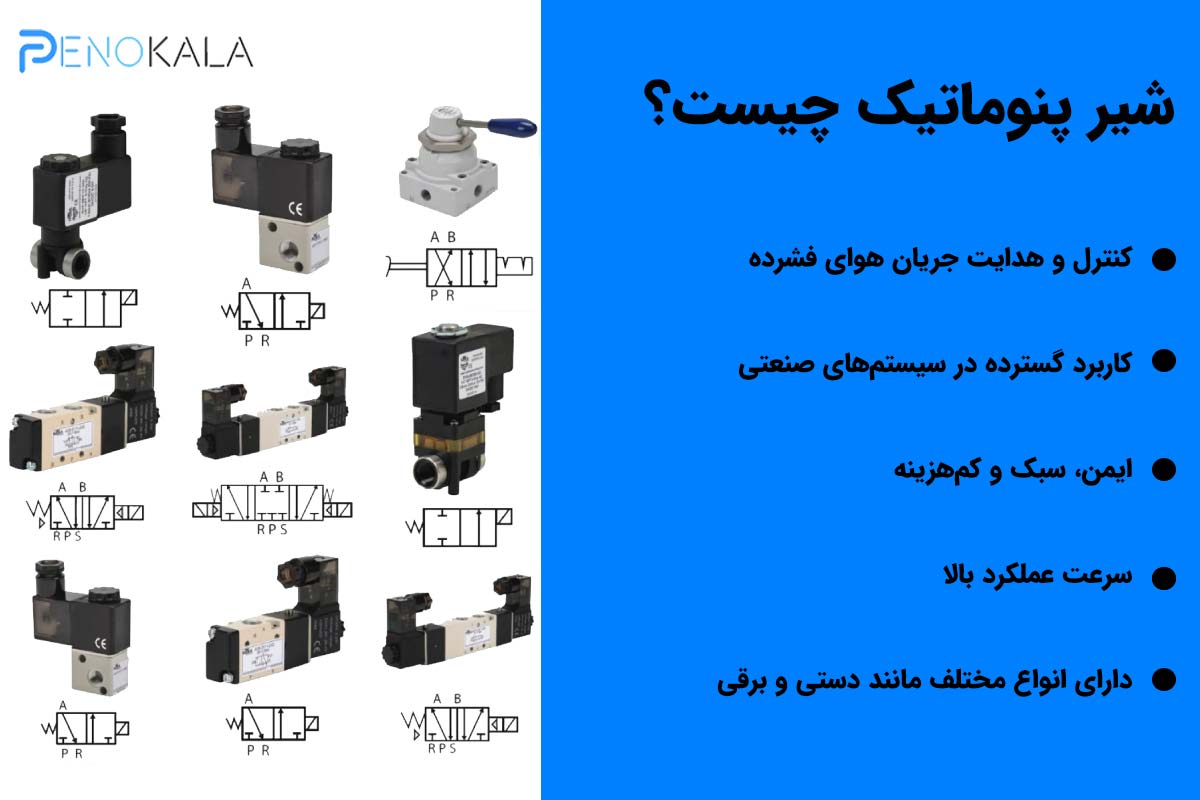

شیر پنوماتیک چیست؟
پنوماتیک یکی از اجزای مهم در سیستمهای صنعتی است که با استفاده از هوای فشرده عمل کرده و وظیفه کنترل، قطع و وصل یا هدایت جریان هوا را بر عهده دارد. در میان انواع شیرهای هیدرولیک و پنوماتیک، شیرهای پنوماتیک به دلیل وزن کمتر، هزینه پایینتر و ایمنی بالاتر، کاربرد گستردهای در خطوط تولید و اتوماسیون صنعتی دارند. سرعت عملکرد مناسب و کاهش خطرات احتمالی نیز از دیگر مزایای این نوع شیرها به شمار میرود.شیرهای پنوماتیک در مدلها و کاربردهای متنوعی طراحی میشوند که از جمله آنها میتوان به شیر پنوماتیک دستی، شیر پنوماتیک برقی، شیر کنترل فشار پنوماتیک، شیر کنترل جریان پنوماتیک، شیر یکطرفه و شیرهای منطقی اشاره کرد. برای آشنایی کامل با عملکرد، کاربرد و تفاوتهای هر یک از این شیرها، میتوانید به مقاله آموزش انواع شیر پنوماتیک مراجعه کنید.
تفاوت شیر پنوماتیک و هیدرولیک
در بررسی انواع شیرهای هیدرولیک و پنوماتیک، شناخت تفاوتهای بنیادین این دو فناوری نقش کلیدی در انتخاب صحیح تجهیزات صنعتی دارد. هرچند هر دو نوع شیر برای کنترل، قطع و وصل یا هدایت جریان بهکار میروند، اما ماهیت سیال، فشار کاری و نوع کاربرد آنها کاملاً متفاوت است. همین تفاوتها باعث میشود عملکرد، هزینه و حتی طول عمر سیستمها تغییر کند.شیرهای پنوماتیک با استفاده از هوای فشرده کار میکنند. این هوا در دسترس، سبک و تمیز است و به همین دلیل سیستمهای پنوماتیکی بیشتر در صنایع سبک، خطوط مونتاژ و اتوماسیون سریع استفاده میشوند. در مقابل، شیرهای هیدرولیک از روغن یا سیالات هیدرولیکی بهره میبرند که تراکمناپذیر هستند و امکان انتقال نیروی بسیار بالا را فراهم میکنند. به همین علت، صنایع سنگین مانند فولاد، راهسازی و پرسهای صنعتی بهطور گسترده از شیرهای هیدرولیک استفاده میکنند.
| معیار مقایسه | شیر پنوماتیک | شیر هیدرولیک |
| نوع سیال | هوای فشرده | روغن یا سیال هیدرولیکی |
| فشار کاری | پایین تا متوسط | بسیار بالا |
| دقت کنترل | متوسط و سریع | بسیار دقیق و پایدار |
| هزینه نگهداری | پایینتر | بالاتر |
| ابعاد | کوچک و سبک | بزرگتر و سنگینتر |
| کاربرد صنعتی | صنایع سبک و اتوماسیون | صنایع سنگین و قدرتی |
در نهایت، انتخاب بین این دو به شرایط کاری، بودجه و سطح دقت مورد انتظار بستگی دارد. شناخت اصولی انواع شیر های هیدرولیک و پنوماتیک نهتنها بهرهوری سیستم را افزایش میدهد، بلکه از هزینههای اضافی در آینده جلوگیری میکند.

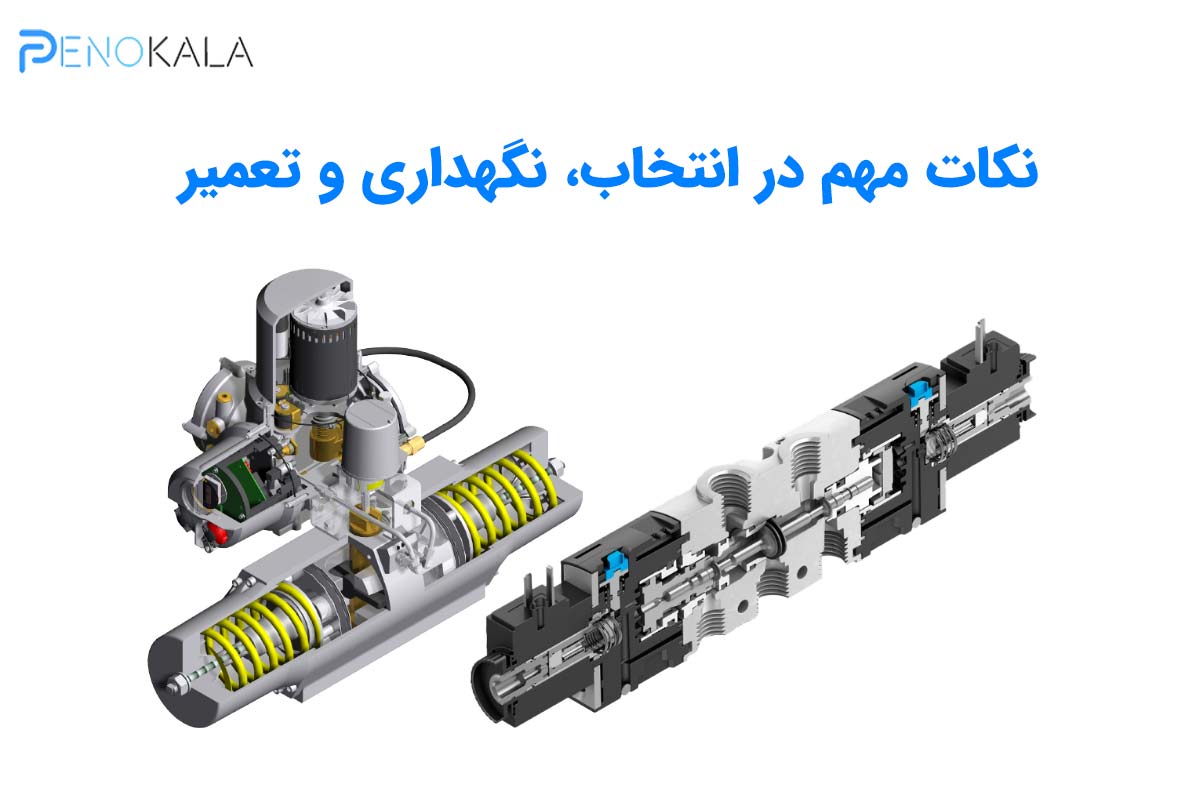

نکات مهم در انتخاب، نگهداری و تعمیر
شناخت انواع شیر های هیدرولیک و پنوماتیک نقش بسیار مهمی در افزایش راندمان سیستمهای صنعتی دارد. انتخاب نادرست یا بیتوجهی به نگهداری این قطعات میتواند باعث افت فشار، کاهش عمر تجهیزات و حتی توقف خط تولید شود. به همین دلیل آگاهی از نکات فنی، زمان سرویس و علائم خرابی اهمیت بالایی دارد.
اشتباهات رایج در انتخاب شیر
یکی از رایجترین اشتباهات، انتخاب شیر بدون توجه به فشار کاری، نوع سیال و شرایط محیطی است. بسیاری از کاربران تصور میکنند تمام انواع شیر های هیدرولیک و پنوماتیک عملکرد مشابهی دارند، در حالی که تفاوت در جنس بدنه، نوع فرمان و سرعت پاسخدهی میتواند تاثیر مستقیمی بر عملکرد سیستم داشته باشد. عدم تطابق شیر با دبی مورد نیاز نیز باعث استهلاک زودهنگام میشود.
زمان مناسب سرویس
سرویس دورهای شیرها باید بر اساس میزان کارکرد، شرایط محیطی و نوع سیال انجام شود. در سیستمهای پنوماتیک، وجود رطوبت و آلودگی هوا میتواند عملکرد شیر را مختل کند، بنابراین بررسی فیلترها و روانکاری منظم ضروری است. بیتوجهی به سرویس بهموقع، هزینه تعمیرات را بهطور چشمگیری افزایش میدهد.
علائم خرابی شیر پنوماتیک
از مهمترین نشانههای خرابی میتوان به نشتی هوا، کاهش سرعت عملکرد، صدای غیرعادی و عمل نکردن صحیح فرمان اشاره کرد. در چنین شرایطی، بررسی تخصصی و اقدام سریع برای تعمیر اهمیت زیادی دارد. برای آشنایی کامل با روشهای اصولی عیبیابی پنوماتیک که یکی از انواع شیرهای پنوماتیک است، مطالعه مقاله تست شیر برقی پنوماتیک میتواند راهنمای بسیار مناسبی باشد همچنین، برای آموزش کامل تعمیر و رفع ایراد شیر برقی یا آشنایی با روشهای پیشگیری از خرابی شیر برقی پنوماتیک، مطالعه مقاله تعمیر شیر برقی پنوماتیک توصیه میشود.
سوالات متداول
1. مهمترین وظیفه شیرهای هیدرولیک و پنوماتیک چیست؟
کنترل مسیر، فشار و دبی سیال یا هوا برای عملکرد ایمن و دقیق سیستم.
2. شیر هیدرولیک بهتر است یا پنوماتیک؟
بستگی به کاربرد دارد؛ هیدرولیک برای قدرت بالا و پنوماتیک برای سرعت و ایمنی بیشتر مناسب است.
3. رایجترین علت خرابی قطعات شیر پنوماتیک چیست؟
آلودگی هوا، رطوبت، عدم سرویس دورهای و فرسودگی اجزای داخلی قطعات شیر پنوماتیک.
4. آیا میتوان شیر هیدرولیک را با نوع پنوماتیک جایگزین کرد؟
خیر، به دلیل تفاوت فشار کاری و نوع سیال، این جایگزینی معمولاً امکانپذیر نیست.
5. در انتخاب شیر صنعتی به چه نکتهای باید بیشتر توجه کرد؟
فشار کاری، نوع سیال، دبی مورد نیاز و شرایط محیطی مهمترین عوامل هستند.
سخن پایانی
شناخت دقیق انواع شیرهای هیدرولیک و پنوماتیک، یک دانش تئوریک ساده نیست؛ بلکه ابزاری عملی برای کاهش خطاهای طراحی، افزایش عمر تجهیزات و جلوگیری از هزینههای ناخواسته در صنایع است. انتخاب آگاهانه شیر مناسب میتواند تفاوت میان یک سیستم پرهزینه و یک سیستم حرفهای و پایدار را رقم بزند. اگر قصد خرید یا بررسی تخصصی قطعات پنوماتیک با کیفیت مناسب، تنوع بالا و مشاوره فنی دارید، پیشنهاد میکنیم از فروشگاه آنلاین پنوکالا بازدید کنید؛ جایی که انتخاب حرفهای، سادهتر میشود.
