جک پنوماتیک رادلس سری PL برند MEDAN

معرفی جک پنوماتیک رادلس سری PL برند MEDAN

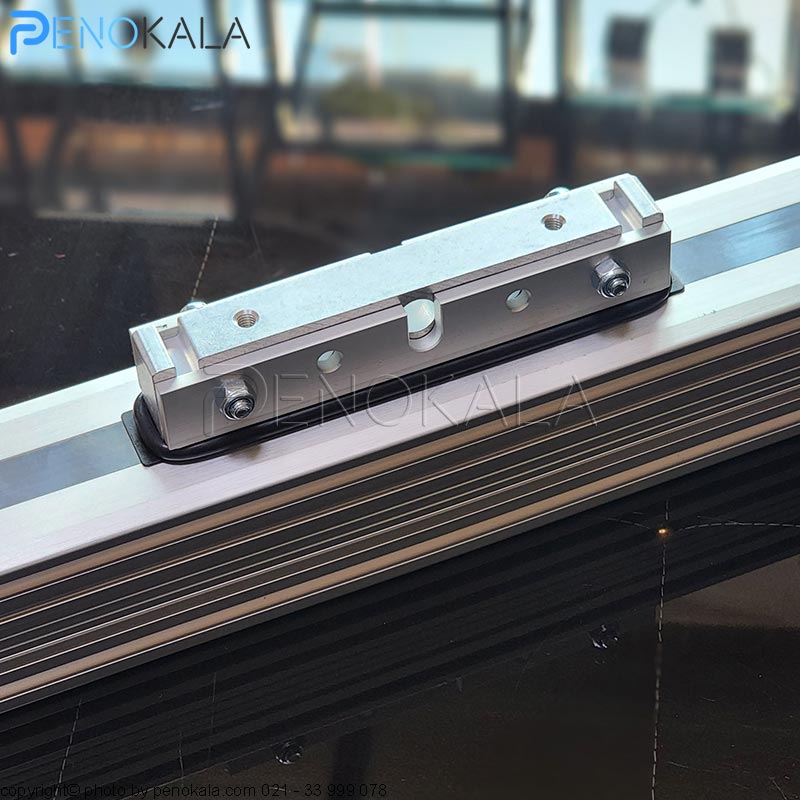

جک پنوماتیک رادلس سری PL برند MEDAN، یک راه‌حل پیشرفته مهندسی‌شده برای کاربردهای صنعتی demanding است که با طراحی بدون میله و دوطرفه، انتقال نیروی مستقیم و ایمن را بدون نیاز به گشتاور اضافی فراهم می‌کند. در این مدل، لوله کاملاً شیاردار در طول خود طراحی شده و نیروی محرکه از طریق اصطکاک بار متصل به محور پیستون منتقل می‌شود. محور پیستون به گونه‌ای هوشمندانه ساخته شده که بخش داخلی آن از طریق شیار به بخش خارجی متصل است، بنابراین جریان نیرو به این ترتیب پیش می‌رود: فشار هوا بر سطح پیستون تأثیر گذاشته، سپس به بخش داخلی محور، بخش خارجی آن، اصطکاک بار و در نهایت بار مورد نظر می‌رسد. این ساختار نه تنها دقت بالایی در حرکت را تضمین می‌کند، بلکه با نوار فولادی داخلی دقیقاً صیقل‌خورده، آب‌بندی شیار را حفظ کرده و با استفاده از نوارهای مغناطیسی در دو طرف شیار، موقعیت آن را تثبیت می‌نماید. علاوه بر این، یک نوار فولادی خارجی اضافی از ورود گرد و غبار به فضای داخلی جلوگیری می‌کند. در حین حرکت یا توقف پیستون، هر دو نوار فولادی بلافاصله پس از مهر و موم پیستون بلند شده و از طریق کانال هدایت اختصاصی در محور پیستون هدایت می‌شوند، و پیش و پس از محور، شیار را به طور دائمی می‌پوشانند – این مکانیسم منحصربه‌فرد، دوام و کارایی را در محیط‌های چالش‌برانگیز افزایش می‌دهد.

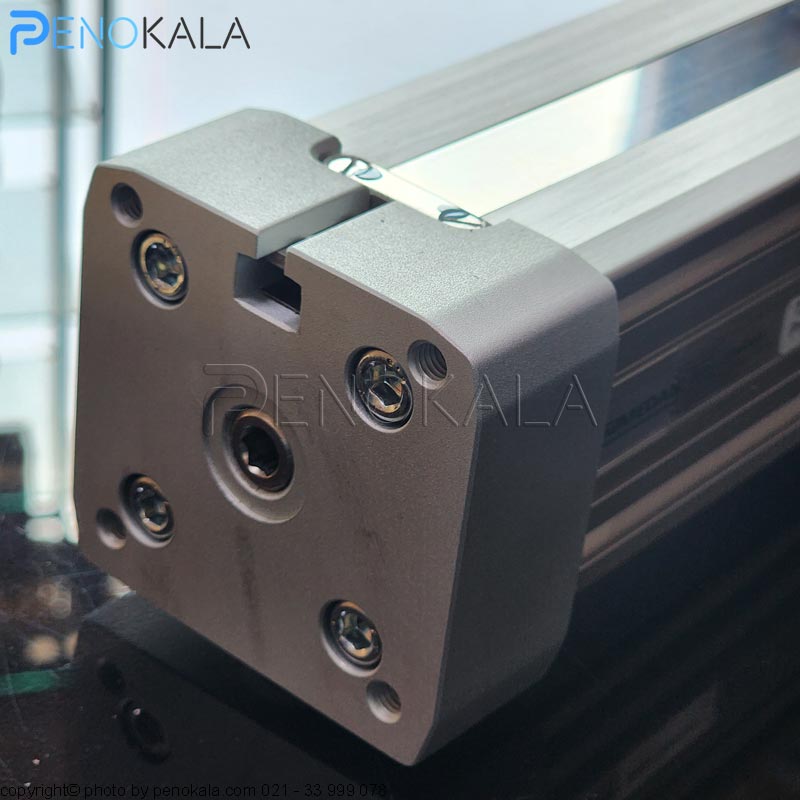

این جک با ویژگی‌های برجسته‌ای مانند توزیع مساوی نیرو در هر دو انتهای پیستون، اتصال مستقیم و مقاوم در برابر گشتاور، و گزینه‌های پیستون با یا بدون مغناطیس، تا ۵۰ درصد صرفه‌جویی در فضا را به ارمغان می‌آورد. کورس‌های طولانی تا ۵۷۰۰ میلی‌متر (برای قطرهای ۲۵ تا ۴۰ میلی‌متر) و تا ۴۴۰۰ میلی‌متر (برای قطر ۱۶ میلی‌متر)، با گام‌های ۱ میلی‌متری قابل تنظیم، انعطاف‌پذیری بی‌نظیری در طراحی کاربر فراهم می‌کند. درپوش‌های انتهایی مجهز به سه اتصال هوای استاندارد (M5، G1/8، G1/4، G3/8) و سیستم کوشنینگ قابل تنظیم، همراه با شتاب سریع و سرعت بالای پیستون، عملکردی پویا را تضمین می‌کنند. این مدل از هوای فشرده فیلترشده (حداکثر ۵۰ میکرومتر) در محدوده فشار ۰.۵ تا ۸ بار پشتیبانی می‌کند و گزینه‌های غیرروغن‌کاری یا روغن‌کاری (با نیاز به تمیزکاری و بازسازی برای تغییر) را ارائه می‌دهد. ویژگی‌های پیشرفته مانند کوشنینگ سه‌مرحله‌ای برای حفاظت از سیستم بار و کوشنینگ، و سازگاری با مناطق EX (ATEX) بر اساس درخواست، آن را به گزینه‌ای ایده‌آل برای صنایع حساس به ایمنی تبدیل کرده است.

از نظر مواد، بدنه از آلومینیوم آنودایز شده با استحکام بالا ساخته شده، واشرها از مواد مصنوعی مقاوم به روغن (NBR برای سرعت‌های زیر ۱ متر بر ثانیه و VITON برای سرعت‌های بالاتر) بهره می‌برند، نوارهای آب‌بندی از فولاد ضدزنگ هستند و درپوش‌های پیستون از مواد مصنوعی مقاوم به سایش. این جک در دماهای -۱۰ تا +۸۰ درجه سانتی‌گراد (با گزینه‌های سفارشی) عمل می‌کند و نصب آزاد آن، همراه با پشتیبانی از نیروها، گشتاورها و بارهای حمایتی بر اساس نمودارهای انحراف، آزادی عمل کاملی در ادغام با سیستم‌های موجود می‌دهد. مدل MEDAN نه تنها کارایی را بهینه می‌سازد، بلکه با تمرکز بر دوام و انعطاف، هزینه‌های عملیاتی را کاهش داده و بهره‌وری را در خطوط تولید، اتوماسیون و تجهیزات سنگین افزایش می‌دهد – انتخابی هوشمند برای مهندسانی که به دنبال تعادل کامل بین دقت، ایمنی و نوآوری هستند.
