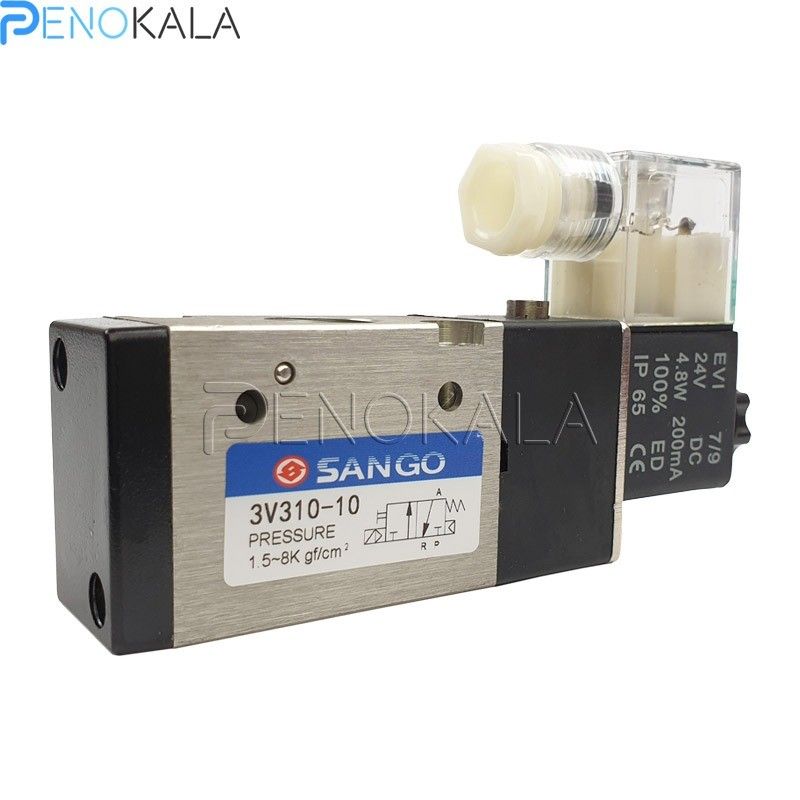

شیر برقی پنوماتیک 3/2 سایز 3/8 تک بوبین | سانگو

برند:
دسته‌بندی: شناسه محصول: 3V310-10

شیر برقی پنوماتیک 3/2 سایز 3/8 تک بوبین سانگو، مخصوص کنترل جهت باد در سیستم های پنوماتیکی در صنایع ماشین سازی و اتوماسیون کارخانجات میباشد. که معمولا برای باز و بست کردن عملگر های پنوماتیکی مثل سیلندر، گریپر و... استفاده میشود. شیر برقی پنوماتیک 3/2 معمولا برای عملگر های سینگل اکت یا همان فنر برگشت استفاده میشود. شیر برقی 3/2 با برند سانگو در انواع سایز: شیر برقی پنوماتیک 3/2 سایز 3/8، سایز 1/4 و سایز 1/2 موجود میباشد. دبی شیر برقی 3/2 سایز 3/8 تقریبا ما بین دو سایز 1/4 و 1/2 میباشد و معمولا برای سیلندر های پنوماتیک سایز متوسط مثل (سیلندر 250*63) مورد استفاده قرار میگیرد.

در ادامه از قسمت "توضیحات" و "مشخصات فنی" بیشتر با شیر برقی پنوماتیک 3/2 سایز 3/8 آشنا شوید.

مزیت های شیر برقی سانگو
  • 1 سال گارانتی
  • استفاده از لوازم با کیفیت تایوانی
  • طول عمر بالا
  • بلوک ضد خش و زیبا
+ نمایش بیشتر

878,400 تومان

تحویل اکسپرس
پشتیبانی 24 ساعته
پرداخت در محل
7 روز ضمانت بازگشت
ضمانت اصل بودن کالا

توضیحات محصول

کدگذاری شیر برقی پنوماتیک 3/2 سایز 3/8:

شیر برقی پنوماتیک 3/2 سایز 3/8 با کد مشخصه 3V310-10 نوعی شیر برقی تک بوبین با 3 پرت و 2 وضعیت جهت دهی است. این سبک کد دهی شیر برقی های پنوماتیک ابتدا با توجه به شیر برقی های کتابی تایوانی با برند AirTAC که از معتبرترین برند های جهانی میباشد، مرسوم شده است و اکثر ثبت سفارشات شیر برقی پنوماتیک با توجه به این کدگذاری ها انجام میشود. رقم 3 در ابتدای کد مشخص کننده تعداد پرت های شیر برقی، حرف V مشخص کننده برقی بودن، رقم 3 دوم مشخص کننده سایز تنه شیر برقی، رقم 10 اول مشخص کننده تک بوبین بودن و رقم 10 دوم مشخص کننده سایز رزوه های شیر برقی 3/8 میباشد.

همین الان میتوانید معنی کدگذاری های شیر برقی های کتابی پنوماتیک ایرتک را از سایت ایرتک مشاهده کنید.

ویژگی های 3V310-10:

3V310-10 ها دارای یک پرت برای ورود سیال و یک پرت برای خروج سیال هستند که معمولا سیال را به یک سر یک عملگر پنوماتیک مثل سیلندر هدایت میکنند و سیال پس از برگشت از سیلند از تنها پرت تخلیه یا اگزاستی که روی شیر برقی تعبیه شده است به هوا تخلیه میشود. معمولا برای تخلیه هوا به محیط از اگزوز های پنوماتیکی استفاده میشود. شیر برقی پنوماتیک 3/2 سایز 3/8 تنه بزرگ تری نسبت به نوع 1/4 دارد و همینطور دبی بالاتری نیز دارد. از شیر برقی پنوماتیک 3/2 سایز 3/8 نمیتوان برای سیلندر های پنوماتیک دابل اکت یا دو طرفه استفاده کرد. کاربرد شیر برقی پنوماتیک 3/2 سایز 3/8 معمولا برای سیلندر های پنوماتیک فنر برگشت سایز متوسط مثل قطر 63 میلی متر میباشد.

برند سانگو پنوماتیک

از سال 1394 شیر برقی های سانگو وارد بازار صنعتی ایران شده است، و تا به امروز یکی از موفق ترین شیر برقی ها دراین زمینه بوده است و به خاطر کیفیت منحصر به فرد و طراحی الهام گرفته از برندِ تایوانی شاکو و همینطور استفاده از لوازم تایوانی در آن همیشه مورد توجه قرار گرفته است. شیر برقی های وارداتی سانگو ساخت کشور چین میباشند، و تنها برند شیر برقی ای هست که با تمرکز روی کیفیت محصول، توانسته گارانتی شگفت انگیز به مشتریان خود ارائه دهد، و با اینکه 6 سال از عرضه این محصولات میگذرد ولی تا به حال هیچ مورد مرجوعی یا معیوبی به شرکت وجود نداشته است.

این شیر برقی های کنترل جهت پنوماتیک در انواع فرمان های 2/2، 3/2، 5/2، 5/3 (شیر برقی تک بوبین و دو بوبین) و سایز های ⅛(1/8)، ¼(1/4)، ⅜(3/8) و ½(1/2) و بوبین های 12V، 24V، 110V، 220V موجود میباشد.

شیر برقی پنوماتیک 3/2 سایز 3/8 یکی دیگر از انواع شیر برقی های برند سانگو میباشد.

شیر برقی کتابی 3 پرتِ 2 حالتِ تک بوبینِ سایز 3/8 سانگو که اصطلاحا شیر برقی پنوماتیک 3/2 سایز 3/8 تک نامیده میشود و با کد محصول 3V310-10 معرفی میشود، عمدتا برای باز و بست کردن سیلندر های پنوماتیک به صورت اتوماتیک مورد استفاده قرار میگیرد، در نتیجه وظیفه آن کنترل سیستم های پنوماتیک از طریق کنترل عملگر های آن برای اتوماسیون صنعتی میباشد. همانطور که از نام آن پیداست این شیر برقی تک بوبین دارای 3 پرت میباشد که به وسیله آنها کنترل جهت جریان سیال بادی در دو حالت قابل کنترل است. همین الان مقاله مقایسه کاربرد های مختلف انواع شیر برقی های پنوماتیک و همینطور مقایسه کاربرد شیر برقی پنوماتیک 3/2 در دو تیپ کبریتی و کتابی را بخوانید.

اما کاربرد منحصر به فرد شیربرقی 3V310-10 نسبت به دیگر شیربرقی های موجود در سری 3V چیست ؟

تیپ های مختلفی از شیر برقی پنوماتیک با 3 پرت و 2 وضعیت مثل تیپ برنجی و یا تیپ کبریتی و کتابی وجود دارد. در حال حاضر میخواهیم کاربرد شیر برقی پنوماتیک 3/2 سایز 3/8 کتابی را بررسی کنیم. فرض کنید میخواهیم یک آسانسور نسبتا قدرتمند 2000 نیوتونی با سیلندر پنوماتیکی قطر 63 ایجاد کنیم و آسانسور فقط وظیفه بالابردن وزنه را داشته باشد و پایین آمدن آسانسور توسط نیروی وزن وزنه(با توجه به نیروی آسانسور باید حداکثر 200 کیلوگرم باشد) انجام شود. در این حالت لازم است از یک شیر برقی پنوماتیک 3/2 سایز 3/8 استفاده کنیم.

دلیل کاربرد شیر برقی پنوماتیک 3/2 سایز 3/8:

  1. شیر برقی پنوماتیک 3/2 سایز 3/8 تنها دارای یک خروجی (A) میباشد و ما برای بالا بردن آسانسور توسط سیلندر تنها به یک ورودی هوا (آن هم به سمت کفشک جک) داریم.
  2. شیر برقی پنوماتیک 3/2 سایز 3/8 دبی بالا و مناسبی برای استفاده با سیلندر پنوماتیک 63 دارد، چرا که سایز رزوه های سیلندر 63 هم 3/8 اینچ میباشد.

از سایز های کوچک تر شیربرقی 3/2، مثل شیر برقی پنوماتیک 3/2 سایز 1/4 میتوان برای کنترل سیلندر یک طرفه ای (فنر برگشتی) که وظیفه چسباندن سریع لیبل روی محصول و برگشت سریع به حالت اولیه را دارد، استفاده کرد.

در صورتی که قصد خرید یا بررسی شیر برقی پنوماتیک 3/2 سایز 1/4 را دارید، میتوانید به صفحه محصول شیر برقی 3/2 سایز 1/4 مراجعه کنید.

بررسی تخصصی

سایز رزوه
سایز رزوه پُرت های ورودی
⅜ (3/8) اینچ
سایز رزوه پُرت های تخلیه
⅜ (3/8) اینچ
سایز رزوه پُرت های خروجی
⅜ (3/8) اینچ
تعداد پُرت یا کانکشن
تعداد کل پُرت ها
3
تعداد پُرت های ورودی
1
تعداد پُرت های خروجی
1
تعداد پرت های تخلیه (اگزاست)
1
مشخصات کلی
متریال (جنس) بدنه اصلی
آلومینیوم
رنگ
نقره ای
گارانتی
12 ماهه
حداکثر فشار قابل تحمل
12 بار
دمای کاری
5 تا 50 درجه سانتی گراد
پیلوت
ندارد
فشار کاری
1.5 بار تا 8 بار
بوبین
تعداد بوبین
تک بوبین
عایق کاری
IP65
مصرف انرژی
5.5VA 220V , 4.8W 24V
ولتاژ
DC12V

AC24V

AC110V

AC220V

DC24V
آکس بندی جا پیچ ها
فاصله جا پیچ های افقی
30mm
فاصله جا پیچ های عمودی در نمودار x
20mm
فاصله جا پیچ های عمودی در نمودار y
35mm
دبی
سطح مقطع موثر (اورفیس)
30 میلی متر مربع
سایر ویژگی‌ها
گارد دستی
دارد (فلزی)
