شیر پیلوت دار

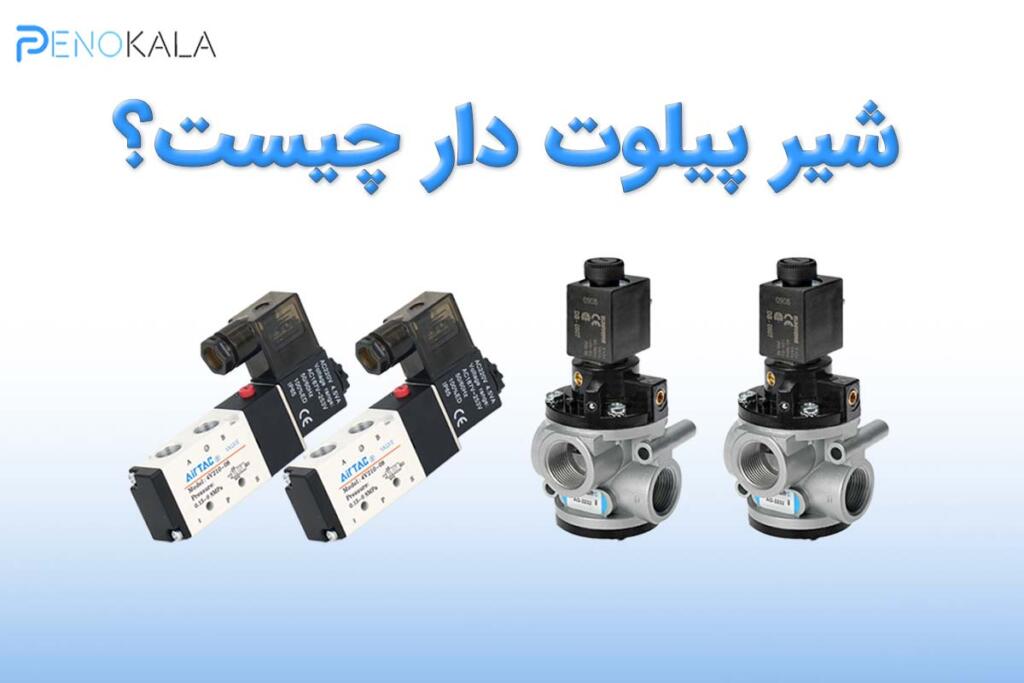

شیر پیلوت ‌دار چیست؟

شیرهای پیلوت ‌دار برخلاف شیرهای مستقیم مسیر اصلی را تنها با یک بوبین یا عملگر پنوماتیکی باز و بسته نمی‌کند  بلکه ابتدا یک مدار کنترلی کوچک که پیلوتی هست باز می‌شود و سپس همین مدار، مسیر اصلی جریان را کنترل می‌کند.

این مدار کوچک توسط یک فرمان الکتریکی (بوبین شیر برقی پنوماتیک( کنترل می‌شود، مدار پیلوتی در عمل یک نوع شیری هست که سیال عبوری از آن هوا است به همین دلیل به آن پیلوتی می‌گویند. و در نوع داخلی یا خارجی می‌باشد..

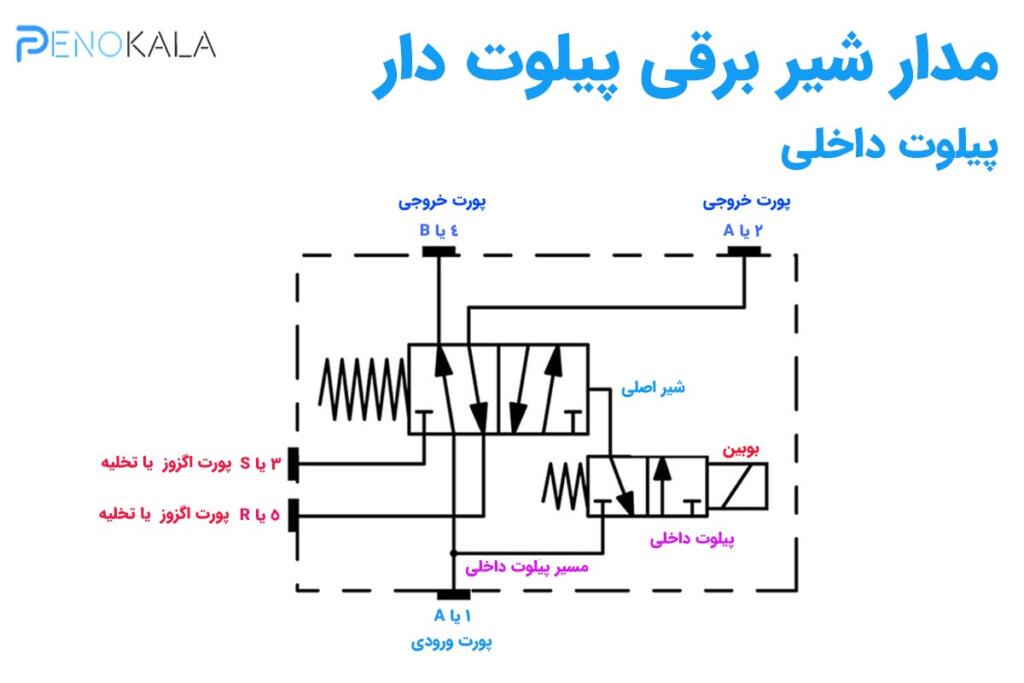

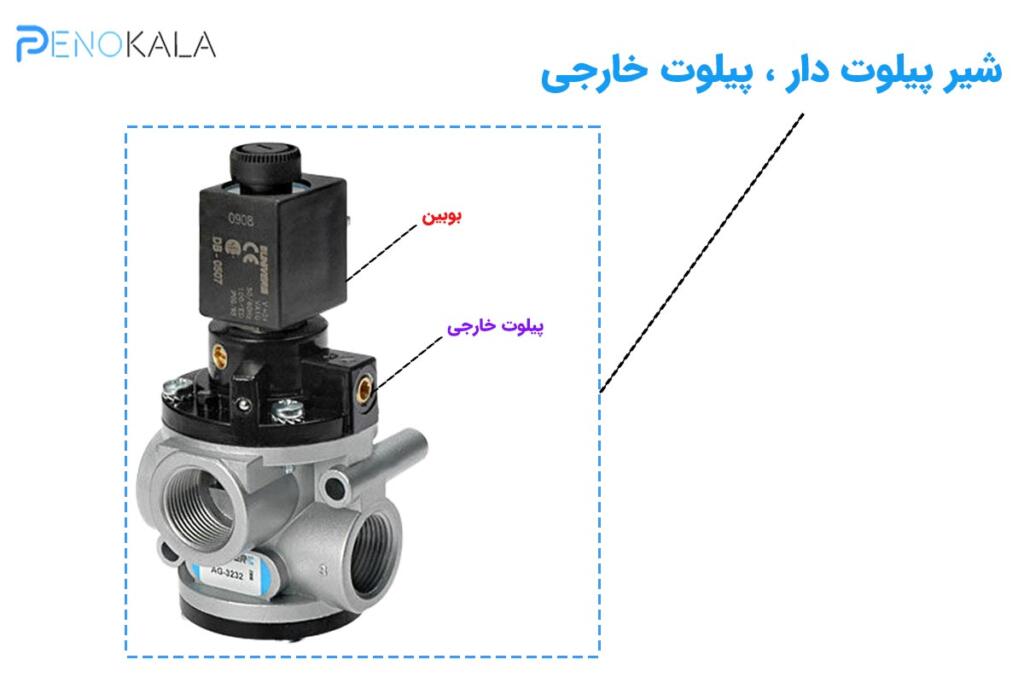

اگر داخلی یا Internal Pilot   باشد، همان هوایی که به پورت شماره یک یا ورودی متصل هست از مدار پیلوتی هم عبور می کند. در صورتی که مدار یا شیر پیلوتی خارجی یا External Pilot  باشد هوای آن توسط یک پورت مجزا تامین می‌شود.

طرز کار شیر پیلوتی به این صورت است که تحریک اولیه که معمولا بوبین هست، ابتدا شیر پیلوتی را باز می‌کند. سپس هوای فشرده عبوری، موجب حرکت اسپول (در شیر کتابی) و یا پاپِت (در شیرهای پاپِتی یا کوزه‌ای) می‌شود در نتیجه مسیر اصلی جریان باز یا بسته شده و شیر تغییر وضعیت می‌دهد.

نکته مهم: گاهی در کاتالوگ‌ها و دیتا‌شیت‌ها شیرهایی که مستقیما تنها با فرمان مستقیم باد (بدون مدار کوچک پیلوتی ) کنترل می‌شوند نیز در دسته شیرهای پیلوتی قرار می‌گیرند زیرا همان باد یا هوای فشرده مستقیما اسپول را جابه‌جا می‌کند، بنابراین به این شیرها در صنعت یا بازار، شیرسیگنال پنوماتیک می‌گویند، اما در صنعت و بازار اصطلاح شیر پیلوتی به آن دسته از شیرهایی اطلاق می‌شود که ابتدا بوبین، مسیر شیر پیلوتی را باز و سپس توسط هوای عبوری از شیر پیلوتی اسپول یا پاپت حرکت کرده و مسیر اصلی سیال باز یا بسته ‌می‌شود.

انواع شیر پیلوت دار

شیرهای پیلوت دار همان طور که مطرح شد در دو نوع Internal Pilot (پیلوت داخلی) و External Pilot (پیلوت خارجی) طرحی می‌شوند اما از نظر عملکرد 2/2، 5/2، 5/3 و همچنین در سایز پورت های مختلفی می‌توانند باشند . نوع دیگر این شیرها تک یا دو بوبین بودن آن‌ها است.

تک بوبین : تحریک قسمت پیلوت با یک بوبین و در صورت قطع برق توسط فنر بازگشتی شیر پیلوتی به حالت اولیه باز میگردد.

دو بوبین: با فعال شدن یک بوبین، شیر پیلوتی تغییر وضعیت داده و با قطع آن در همان وضعیت تغییر یافته باقی می ماند. برای برگشت به وضعیت اولیه می‌بایست بوبین دیگر فعال شود.

کاربردهای شیر پیلوت دار

یکی از رایج‌ترین کاربردهای شیر پیلوت‌ دار، با توجه به نوع آن کنترل جک‌های پنوماتیک وعملیات پرس توسط شیرهای کوزه‌ایی یا پاپتی می‌باشد، شیرهای پیلوتی در مواردی نظیر خطوط تولید، صنایع غذایی، خودروسازی،بسته‌بندی، پتروشیمی و دستگاه‌های CNC کاربرد فراوانی دارند.

مزایای شیر پیلوتی

مزیت‌ مهم آن ایمنی بالا است که به دلیل وجود شیر پیلوتی و دو مرحله‌ای بودن آن است. علاوه بر این‌، استهلاک کم، عمر مفید طولانی از دیگر مزایای شیر پیلوتی می‌باشد همچنین امکان کنترل سیال‌هایی با دبی بالا همراه با مصرف انرژی کم را برای ما فراهم می‌کند.

راهنمای انتخاب شیر پیلوتی

عملکرد، سرعت، دقت و طول عمر سیستم پنوماتیک به انتخاب مناسب‌ترین شیر پیلوتی بستگی دارد. در هنگام خرید بهترین شیر پیلوت‌ دار، توجه به مشخصات فنی، شرایط کاری و نوع نیاز خود امری ضروری است. علاوه بر قیمت شیر پیلوتی، بررسی مشخصاتی مانند جنس بدنه، فشار کاری، دبی، تعداد و سایز پورت، نوع عملکرد و تک‌بوبین یا دو‌‌‌‌‌بوبین بودن، ولتاژ بوبین در انتخاب مناسب‌ترین شیر اهمیت بسیار زیادی دارد.

برای خرید شیر پیلوتی در انواع مختلف می‌توانید با کارشناسان فروش پنوکالا در ارتباط باشید.

شیر پیلوت ‌دار شیری است که مسیر اصلی جریان هوا را به‌صورت غیرمستقیم کنترل می‌کند. به این صورت که محرک اولیه (بوبین برقی) ابتدا مدار پیلوت را فعال می‌کند و سپس هوای فشرده عبوری از آن، اسپول یا پاپت را جابه‌جا کرده و مسیر اصلی سیال را باز یا بسته می‌کند. به دلیل مصرف انرژی پایین و همچنین قابلیت دو مرحله‌ای که موجب افزایش ایمنی می‌شود، یکی از پرکاربردترین شیرها در صنعت به‌شمار می‌رود.
