10 نکته مهم تنظیم سرعت جک پنوماتیک
جک پنوماتیک (سیلندر پنوماتیک)به دلیل سرعت، دقت و کارایی بالا در صنایع مختلف از اتوماسیون تا بستهبندی کاربرد گستردهای دارند. تنظیم سرعت این جکها برای دستیابی به عملکرد بهینه و افزایش طول عمر سیستم حیاتی است. سرعت جک پنوماتیک تحت تاثیر عواملی مانند سایز سیلندر، فشار هوا، جریان ورودی و نوع شیر برقی است. عدم تنظیم صحیح سرعت میتواند باعث کاهش کارایی، افزایش مصرف انرژی یا حتی خرابی تجهیزات شود. در این مقاله، با 10 نکته مهم تنظیم سرعت جک پنوماتیک آشنا میشوید که به شما کمک میکند تا با مدیریت هوشمند فشار، جریان و ابزارهای کنترلی، بهترین عملکرد را از جکهای پنوماتیک به دست آورید. این نکات از انتخاب سایز مناسب سیلندر تا استفاده از شیرهای برقی پیشرفته و تکنیکهای نگهداری را پوشش میدهند تا حرکت روان و سرعت بهینه در کاربردهای صنعتی تضمین شود.
مطالبی که در این مقاله با آن آشنا میشوید

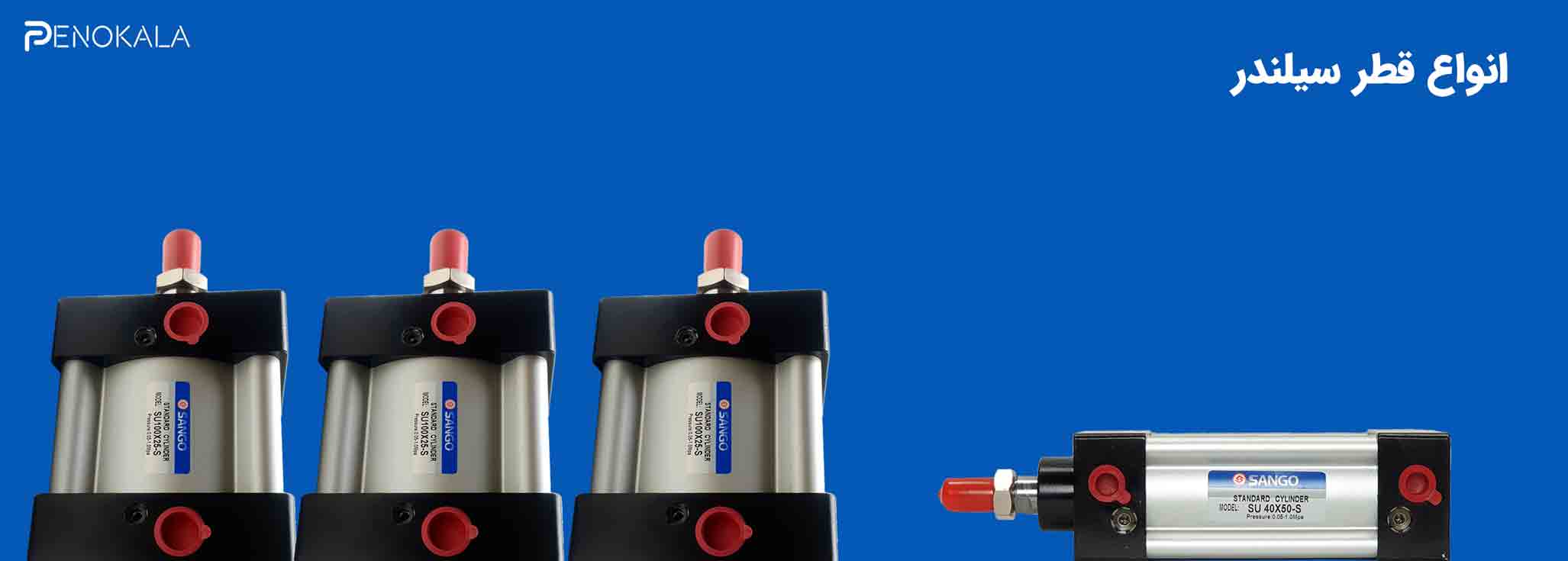

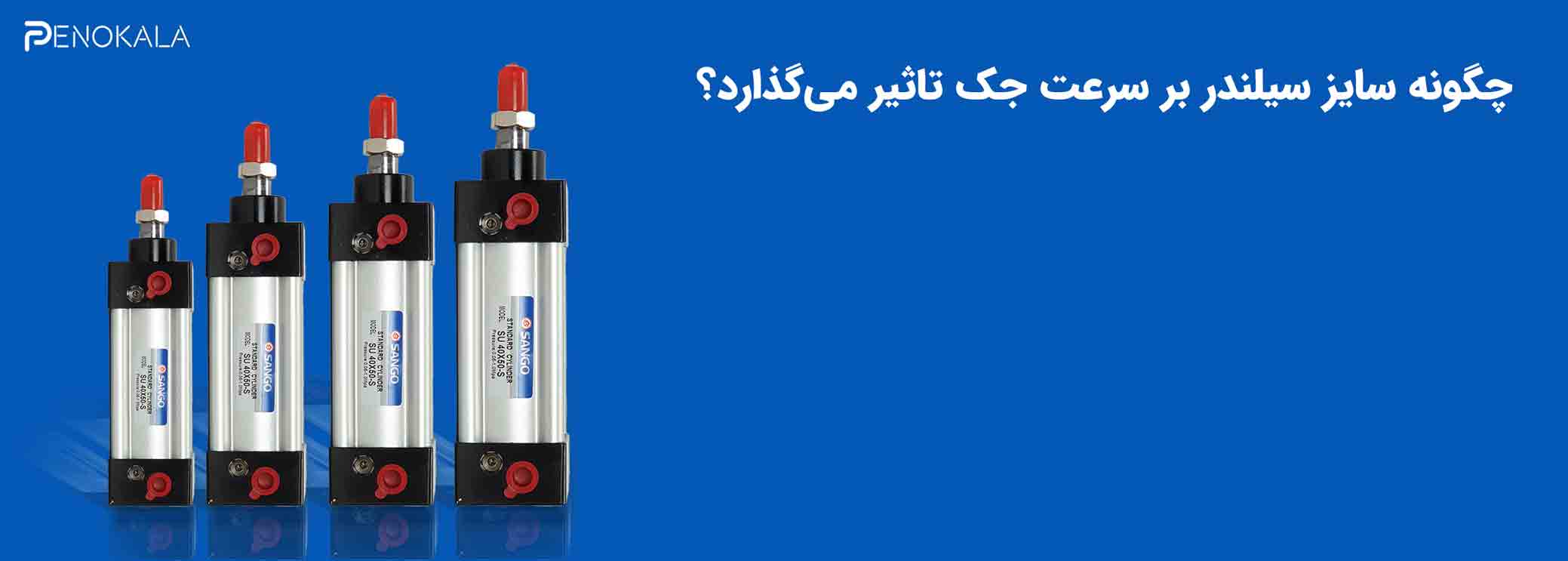

چگونه سایز سیلندر بر سرعت جک تاثیر میگذارد

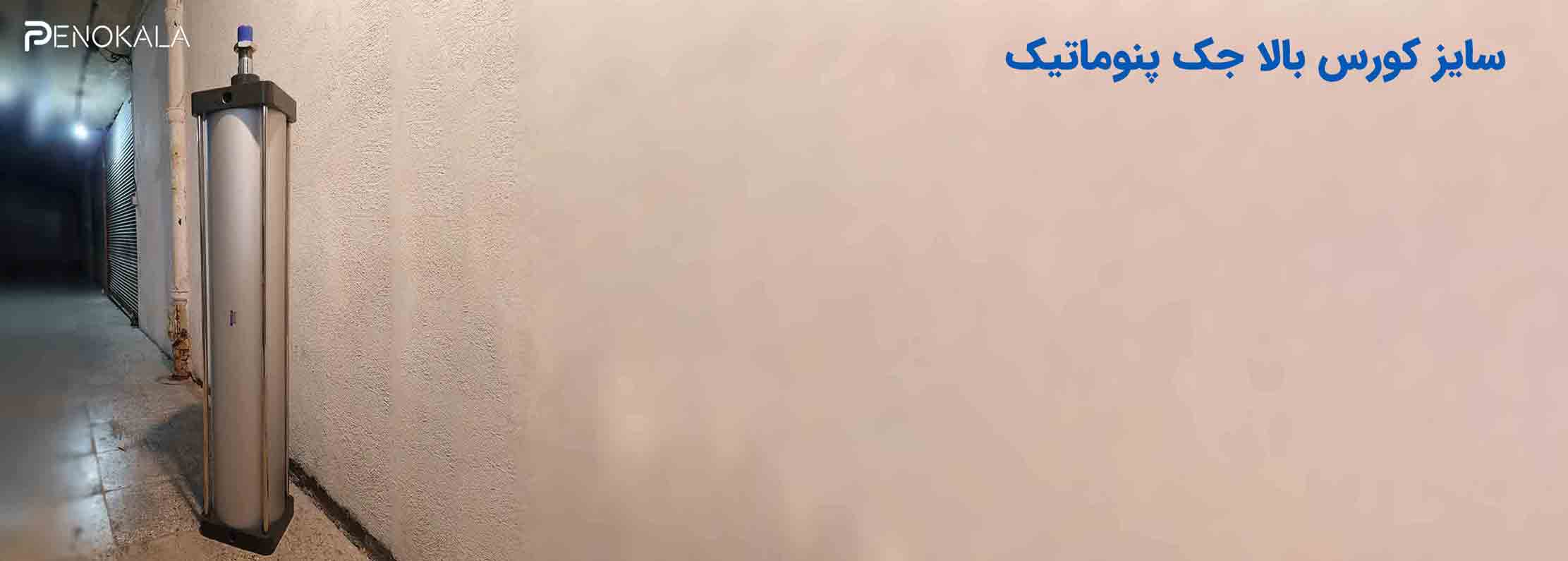

سایز سیلندر پنوماتیک، شامل قطر داخلی و طول کورس، نقش تعیینکنندهای در سرعت و عملکرد جکهای پنوماتیک دارد. سیلندرهای با قطر بزرگتر حجم هوای بیشتری را در خود جای میدهند، که منجر به تولید نیروی بیشتری میشود. اما این حجم بالا نیاز به زمان بیشتری برای پر شدن با هوای فشرده دارد، بنابراین در فشار ثابت، سرعت حرکت پیستون کاهش مییابد. در مقابل، سیلندرهای با قطر کوچکتر، مانند جکهای قلمی، به دلیل حجم هوای کمتر، سریعتر پر میشوند و سرعت بالاتری ارائه میدهند، اما نیروی خروجی آنها محدودتر است. برای تنظیم سرعت بهینه، انتخاب سایز سیلندر باید با نیازهای کاربردی (نیرو یا سرعت) همخوانی داشته باشد. به عنوان مثال، در کاربردهایی که سرعت بالا اولویت دارد، سیلندرهای کوچکتر مناسبترند. استفاده از رگلاتور پنوماتیک همراه با تنظیم فشار یا افزایش دبی هوا از طریق شیرهای مناسب، میتواند سرعت عملکرد در سیلندرهای بزرگتر را بهبود دهد. محاسبه دقیق فشار و جریان ورودی، همراه با انتخاب سایز مناسب، تعادل بین سرعت و نیرو را تضمین میکند و از هدررفت انرژی یا خرابی تجهیزات جلوگیری میکند. این انتخاب هوشمندانه، کارایی جک را در سیستمهای صنعتی به حداکثر میرساند.
شتاب جکهای پنوماتیک از قلمی تا رادلس
جکهای پنوماتیک در صنایع مختلف، از اتوماسیون تا بستهبندی، بر اساس طراحیشان شتاب متفاوتی ارائه میدهند. جک قلمی جک کامپکت پنوماتیک با قطر کوچک و حجم هوای محدود، شتاب بالایی دارند زیرا پر شدن سیلندر با هوای فشرده سریعتر رخ میدهد. این جکها ایدهآل برای کاربردهای سریع و فضای محدود هستند، اما نیروی کمتری تولید میکنند. در مقابل، جکهای استاندارد با قطر بزرگتر، شتاب کمتری دارند زیرا حجم هوای بیشتری نیاز به پر شدن دارد، که زمان شتابگیری را افزایش میدهد، اما نیروی خروجی بالاتری فراهم میکنند.
جکهای رادلس (بدون میله) انقلابی در شتاب ایجاد کردهاند. با طراحی بدون میله خارجی، وزن کمتر و اصطکاک پایین، شتاب بالاتری نسبت به جکهای قلمی ارائه میدهند، به ویژه در کورسهای طولانی. این جکها با استفاده از باند یا اسلایدر، حرکت روانتری دارند و شتاب را تا ۲۰-۳۰% افزایش میدهند. عوامل مؤثر بر شتاب شامل فشار هوا (معمولاً ۴-۶ بار)، دبی ورودی و ویسکوزیته روغن روانکننده است. برای بهینهسازی، از شیرهای فلو کنترل استفاده کنید تا شتاب اولیه را بدون ضربه کنترل کنید. در نهایت، انتخاب نوع جک بر اساس تعادل شتاب و نیرو، کارایی سیستم را تضمین میکند.
نسل جدید جکهای پنوماتیک؛ انقلاب در کارایی رادلس
نسل جدید جکهای پنوماتیک، به ویژه مدلهای رادلس، تحولی عظیم در کارایی صنعتی ایجاد کردهاند. این جکها با حذف میله خارجی، فضای اشغالی را تا ۵۰% کاهش داده و امکان کورسهای طولانی در ابعاد فشرده را فراهم میکنند. کارایی رادلس بر پایه طراحی نوین باند مغناطیسی یا اسلایدر است که اصطکاک را به حداقل میرساند و شتاب را افزایش میدهد. برخلاف جکهای سنتی، که در انتهای کورس به دلیل وزن میله کند میشوند، مدلهای رادلس حرکت یکنواخت و سرعت تا ۲ متر بر ثانیه را تضمین میکنند.
انقلاب در کارایی از مواد پیشرفته مانند آلومینیوم آلیاژی و سیلهای کماصطکاک ناشی میشود، که عمر مفید را تا ۱۰ میلیون سیکل افزایش میدهد. ادغام سنسورهای هوشمند (مانند موقعیتیابی مغناطیسی) اجازه کنترل دقیق شتاب را میدهد، که در صنایع خودروسازی و رباتیک حیاتی است. برای مثال، در خطوط مونتاژ، جکهای رادلس نسل جدید مصرف انرژی را ۳۰% کاهش داده و دقت را به ۰.۱ میلیمتر میرسانند. تنظیم فشار بهینه (۵-۷ بار) و جریان هوا با شیرهای پروپورشنال، تعادل بین شتاب و نرمی حرکت را برقرار میکند.
علاوه بر این، مقاومت در برابر آلودگی و دماهای بالا (-۲۰ تا +۸۰ درجه) آنها را برای محیطهای خشن مناسب میسازد. مقایسه با جکهای هیدرولیکی نشان میدهد که رادلس پنوماتیک سریعتر (شتاب ۱۰g) و ارزانتر است، هر چند نیروی کمتری دارد. چالش اصلی، نصب صحیح برای جلوگیری از نشتی هوا است. در نهایت، این نسل جدید نه تنها کارایی را متحول کرده، بلکه پایداری و صرفهجویی را در سیستمهای پنوماتیک صنعتی به ارمغان آورده است.
نقش فشار و جریان در سرعت جک پنوماتیک
فشار و تأثیر آن بر قدرت جک
فشار هوا میزان نیروی محرکه پیستون را تعیین میکند؛ فشار بالاتر به معنی توان بیشتر برای جابهجایی بار است. با این حال، فشار بیش از حد میتواند شوک مکانیکی ایجاد کند و به اجزای داخلی آسیب بزند.
جریان هوا و نقش آن در سرعت
جریان هوا (دبی) تعیین میکند سیلندر با چه سرعتی پر یا خالی شود. دبی بالاتر باعث میشود زمان پر شدن کوتاهتر و حرکت پیستون سریعتر باشد، بدون اینکه لزوماً نیروی خروجی تغییر کند.
تفاوت کاربردی فشار و دبی
در عمل، فشار بیشتر بر قدرت جک اثر میگذارد و دبی بیشتر بر سرعت حرکت. هماهنگی این دو عامل، همراه با انتخاب سایز مناسب سیلندر، بهترین عملکرد را در صنایع مختلف تضمین میکند. برای مثال، در خطوط بستهبندی که نیاز به حرکت سریع است، دبی بالا اهمیت دارد، در حالی که در پرسهای صنعتی فشار کافی اولویت اصلی است.
فلو کنترل و حرکت روان جک
برای دستیابی به حرکت روان و قابل کنترل، استفاده از فلو کنترل پنوماتیک ضروری است. این شیر جریان ورودی یا خروجی هوا را محدود کرده و از ضربه یا لرزش جلوگیری میکند. بهخصوص در جکهای رادلس و کورسهای طولانی، فلو کنترل سرعت بازگشت را آرامتر و حرکت را یکنواختتر میسازد.
برای آشنایی بیشتر از ویژگی های فلوکنترل میتوانید به صفحه فلو کنترل پنوماتیک سانگو مراجعه کنید
شیر برقی و تاثیر آن بر سرعت جک پنوماتیک
شیر برقی یکی از اجزای حیاتی در کنترل سرعت جکهای پنوماتیک است، زیرا جریان و جهت هوای فشرده را تنظیم میکند. عملکرد شیر برقی در جریان هوا به این صورت است که با باز و بسته کردن مسیرهای ورودی و خروجی، دبی هوای وارد شده به سیلندر را مدیریت میکند. اتصال فلو کنترل اگزوز به شیر برقی امکان تنظیم دقیق سرعت رفت و برگشت پیستون را فراهم میکند. با محدود کردن جریان اگزوز، سرعت بازگشت پیستون کاهش یافته و حرکت نرمتر میشود، در حالی که افزایش دبی ورودی، سرعت حرکت رفت را بالا میبرد. این قابلیت تنظیم دقیق، امکان دستیابی به سرعتهای سریع در حرکت رفت و سرعت کنترلشده در بازگشت را فراهم میکند، که در کاربردهایی مانند خطوط تولید، بستهبندی یا رباتیک ضروری است. شیرهای برقی پیشرفته با پاسخدهی سریع (کمتر از 10 میلیثانیه) عملکرد جک را بهینه کرده و مصرف انرژی را کاهش میدهند.
شیر برقی پیستونی تنظیم سریع
شیرهای برقی پیستونی با استفاده از پیستون داخلی برای هدایت جریان هوا، امکان تنظیم سریع و دقیق سرعت جک را فراهم میکنند. این پیستون با تحریک الکترومغناطیسی، مسیر هوا را باز یا بسته کرده و دبی ورودی به سیلندر را کنترل میکند. این مکانیزم پاسخدهی سریعی (معمولاً زیر 10 میلیثانیه) دارد و برای کاربردهایی که نیاز به تغییرات لحظهای سرعت دارند، مانند جابجایی قطعات در خطوط تولید، مناسب است. با اتصال فلو کنترل اگزوز به این شیرها، میتوان سرعت بازگشت پیستون را کاهش داد تا حرکت روانتر و بدون شوک باشد، در حالی که سرعت رفت با دبی بالا حفظ میشود. این شیرها با دوام بالا و قابلیت تنظیم دقیق، از هدررفت هوا جلوگیری کرده و برای محیطهای صنعتی با فشار 4-8 بار ایدهآل هستند.
شیر برقی ایزو با دبی بالا
شیرهای برقی ایزو (استاندارد ISO) با اتصال به بلوک شیر برقی، دبی بالایی (1000-3000 لیتر بر دقیقه) ارائه میدهند. این طراحی امکان انتقال حجم زیادی از هوای فشرده به جک را فراهم کرده و سرعت حرکت پیستون را، بهویژه در کورسهای طولانی، افزایش میدهد. بلوک شیر، چندین شیر را یکپارچه کرده و مدیریت سیستمهای پیچیده پنوماتیک را ساده میکند. دبی بالا باعث پر شدن سریعتر سیلندر شده و شتاب جک را در کاربردهایی مانند جکهای رادلس یا پرسهای صنعتی بهبود میبخشد. با استفاده از فلو کنترل اگزوز، سرعت بازگشت قابل تنظیم است تا حرکت نرم و بدون ضربه تضمین شود. این شیرها برای کاربردهای سنگین مناسباند، اما نیاز به رگولاتور برای جلوگیری از فشار بیش از حد دارند.

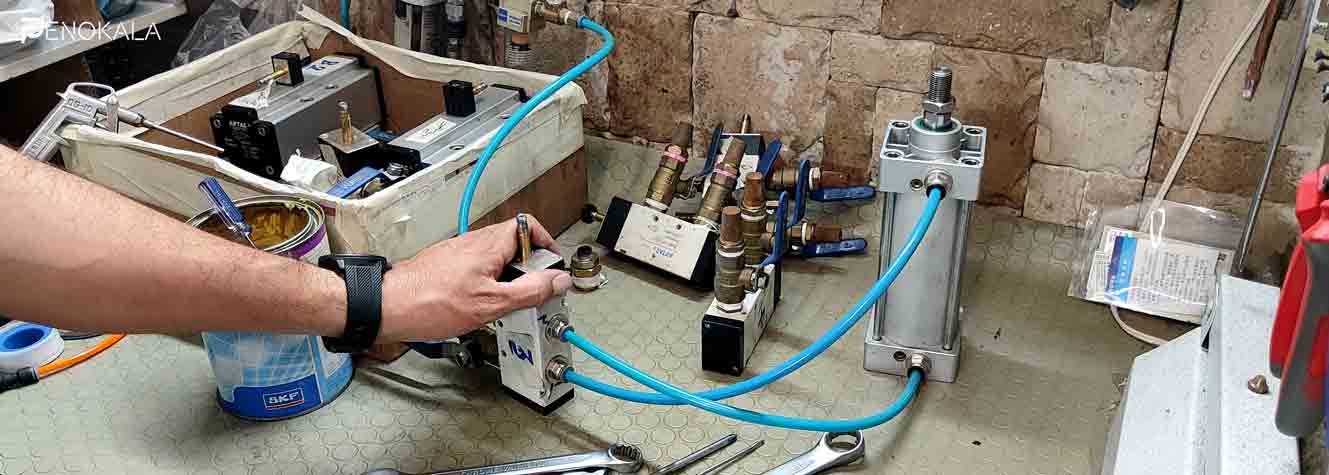

راهنمای گام به گام تنظیم سرعت جک پنوماتیک
تنظیم سرعت جک پنوماتیک یکی از مراحل کلیدی برای تضمین عملکرد صحیح سیستمهای پنوماتیک است. سرعت حرکت پیستون در جکها معمولاً به میزان جریان هوا و فشار سیستم وابسته است. اگر سرعت بیش از حد زیاد باشد، ممکن است باعث لرزش، ضربه شدید یا حتی آسیب به تجهیزات شود و در مقابل، سرعت بسیار کم، کارایی دستگاه را کاهش میدهد و عملکرد کلی سیستم را تحت تأثیر قرار میدهد.
اولین گام در تنظیم سرعت، شناسایی نوع جک و مسیر جریان هوا است. دانستن اینکه جک از نوع تک اثره یا دوبل است و مسیرهای ورودی و خروجی هوا کجا قرار دارند، پایهایترین پیشنیاز برای تنظیم دقیق محسوب میشود. بدون این شناخت، تنظیم صحیح سرعت غیر ممکن خواهد بود.
پس از آن، باید شیر کنترل جریان یا Flow Control جک را پیدا و آماده تنظیم کنید. این شیر وظیفه محدود کردن جریان هوا را دارد و با تنظیم آن میتوان حرکت پیستون را کنترل کرد. هر جک معمولاً امکان تنظیم سرعت حرکت در جهت رفت و برگشت را به صورت مستقل دارد، بنابراین میتوان بسته به نیاز عملیاتی، سرعت هر مسیر را جداگانه کاهش یا افزایش داد.
بعد از انجام تنظیمات اولیه، آزمایش عملی با بار واقعی ضروری است. این مرحله به شما کمک میکند تا عملکرد جک را در شرایط واقعی مشاهده کرده و اصلاحات لازم را اعمال کنید.
در نهایت، باید سرعت جک به گونهای تنظیم شود که هم ایمنی تجهیزات و اپراتورها حفظ شود و هم کارایی و دقت عملکرد به حداکثر برسد. معمولاً چند دور تنظیم و آزمایش نیاز است تا به سرعت بهینه دست یابید و سیستم آماده بهرهبرداری کامل شود.
تنظیم سرعت برای حداکثر کارایی جک پنوماتیک
تنظیم سرعت جک پنوماتیک یکی از عوامل حیاتی برای عملکرد پایدار و ایمن سیستمهای پنوماتیک است. سرعت نامناسب میتواند باعث ایجاد مشکلات ناخواسته در سیستم و تجهیزات صنعتی و کاهش طول عمر آنها شود. هر جک با توجه به طراحی خود مکانیزم برگشت متفاوتی دارد. جکهای تک اثره معمولاً از فنر داخلی برای بازگشت پیستون استفاده میکنند و سرعت برگشت آن به ویژگی فنر و فشار هوای ورودی بستگی دارد. در مقابل، جکهای دوبل اثر حرکت رفت و برگشت پیستون را با کنترل مستقیم جریان هوای فشرده انجام میدهند و امکان تنظیم دقیقتری برای هر جهت فراهم میکنند. شناخت این ساختارها به اپراتور یا مهندس پنوماتیک کمک میکند تا نوع جک مناسب با شرایط کاری و نیاز به سرعت مشخص را انتخاب کند.
برای دستیابی به سرعت بهینه، بررسی مسیرهای هوا و وضعیت رگولاتورها و شیرهای کنترل جریان ضروری است. با تنظیم مناسب شیرها، حرکت پیستون به صورت نرم و هماهنگ انجام میشود و از لرزش و ضربه ناگهانی جلوگیری میگردد. این مرحله به ویژه در کاربردهای صنعتی که نیاز به دقت بالا و حرکت کنترلشده دارند اهمیت دارد.
علاوه بر کنترل جریان، آزمایش عملی جک با بار واقعی نیز ضروری است تا سرعت و عملکرد آن در شرایط عملیاتی بررسی و اصلاح شود. تنظیم دقیق سرعت باعث میشود سیستم در عین داشتن قدرت کافی برای جابهجایی بار، حرکتی روان و دقیق داشته باشد و راندمان کلی سیستم به حداکثر برسد.
تعادل بهینه فشار و جریان هوای فشرده
تنظیم فشار در محدودهی توصیهشده (معمولاً بین ۴ تا ۶ بار، بسته به نوع جک) و تأمین دبی کافی متناسب با سایز سیلندر، تعادل بین قدرت، سرعت و نرمی حرکت را ایجاد میکند. استفاده از قطعات دقیق شیر پنوماتیک و رگولاتورها این تعادل را بهبود میبخشد و باعث افزایش راندمان و عملکرد پایدار جک در کاربردهای صنعتی میشود.
کاربرد سرعتهای بالا و پایین در صنایع مختلف
جکهای پنوماتیک با سرعتهای بالا و پایین، هر یک ویژگیها و کاربردهای منحصربهفردی دارند که با توجه به نیازهای خاص هر فرآیند صنعتی مورد استفاده قرار میگیرند. انتخاب سرعت مناسب جک، نقشی کلیدی در بهبود عملکرد و کارایی خطوط تولید ایفا میکند. در ادامه، ویژگیها و کاربردهای هر نوع سرعت بررسی شده است:
ویژگیهای جکهای با سرعت بالا:
- افزایش سرعت عملیات: این جکها با اجرای سریع حرکات، کارایی خط تولید را بهبود میبخشند.
- کاهش زمان فرایند: کوتاه شدن چرخههای کاری، ظرفیت تولید را افزایش میدهد.
- مناسب برای جابجاییهای سبک: ایدهآل برای انتقال سریع قطعات کموزن یا مواد در خطوط تولید.
- بهینهسازی خطوط مونتاژ: کاهش زمان انتظار در سیستمهای خودکار و افزایش سرعت کلی فرآیند.
- دقت متوسط: مناسب برای کاربردهایی که اولویت با سرعت است و دقت بالا در درجه دوم اهمیت قرار دارد.
ویژگیهای جکهای با سرعت پایین:
- کنترل دقیق حرکت: حرکات آرام و کنترلشده، مناسب برای کار با قطعات حساس.
- کاهش آسیب به تجهیزات: با کاهش ضربات مکانیکی، از آسیب به محصولات یا دستگاهها جلوگیری میشود.
- مناسب برای عملیات حساس: ایدهآل برای فرایندهایی مانند جوشکاری دقیق، حکاکی یا بستهبندی قطعات ظریف.
- افزایش کیفیت محصول: دقت بالا در حرکت، ضایعات را کاهش داده و کیفیت نهایی را بهبود میبخشد.
- تنظیمپذیری بالا: امکان تنظیم دقیق نیرو و موقعیت برای کاربردهای تخصصی.
صنایع مرتبط:
- جکهای سرعت بالا: در صنایعی مانند بستهبندی، خودروسازی، تولید مواد غذایی، چاپ سریع و مونتاژ قطعات سبک کاربرد دارند.
- جکهای سرعت پایین: در حوزههایی مانند تجهیزات پزشکی، صنایع الکترونیک، مونتاژ قطعات حساس، برش لیزری و جوشکاری دقیق استفاده میشوند.
انتخاب جک با سرعت مناسب به نیازهای خاص هر فرآیند وابسته است. در برخی موارد، ممکن است ترکیبی از جکهای با سرعت بالا و پایین برای دستیابی به بهترین عملکرد و تعادل بین دقت و بهرهوری مورد استفاده قرار گیرد.
مقایسه سرعت جک پنوماتیک و جک هیدرولیکی
جکهای پنوماتیک و هیدرولیک از نظر سرعت عملکرد تفاوتهای قابلتوجهی دارند. جکهای پنوماتیک به دلیل استفاده از هوای فشرده، سرعت بالاتری ارائه میدهند و برای کاربردهایی مانند جابجایی سریع قطعات سبک، بستهبندی و خطوط مونتاژ خودکار مناسباند. این جکها زمان پاسخدهی کوتاهی دارند، اما دقت آنها در مقایسه با جکهای هیدرولیک کمتر است. در مقابل، جکهای هیدرولیک که با روغن تحت فشار کار میکنند، سرعت کمتری دارند، اما حرکت کنترلشده و دقیقی ارائه میدهند. این ویژگی آنها را برای عملیات ظریف مانند جوشکاری، برش لیزری یا مونتاژ قطعات حساس در صنایع پزشکی و الکترونیک ایدهآل میکند. جکهای هیدرولیک نیروی بیشتری تولید میکنند و برای بارهای سنگین مناسبترند، اما زمان چرخه کاری آنها طولانیتر است. انتخاب بین این دو نوع جک به اولویت فرآیند (سرعت یا دقت) و نوع کاربرد بستگی دارد.

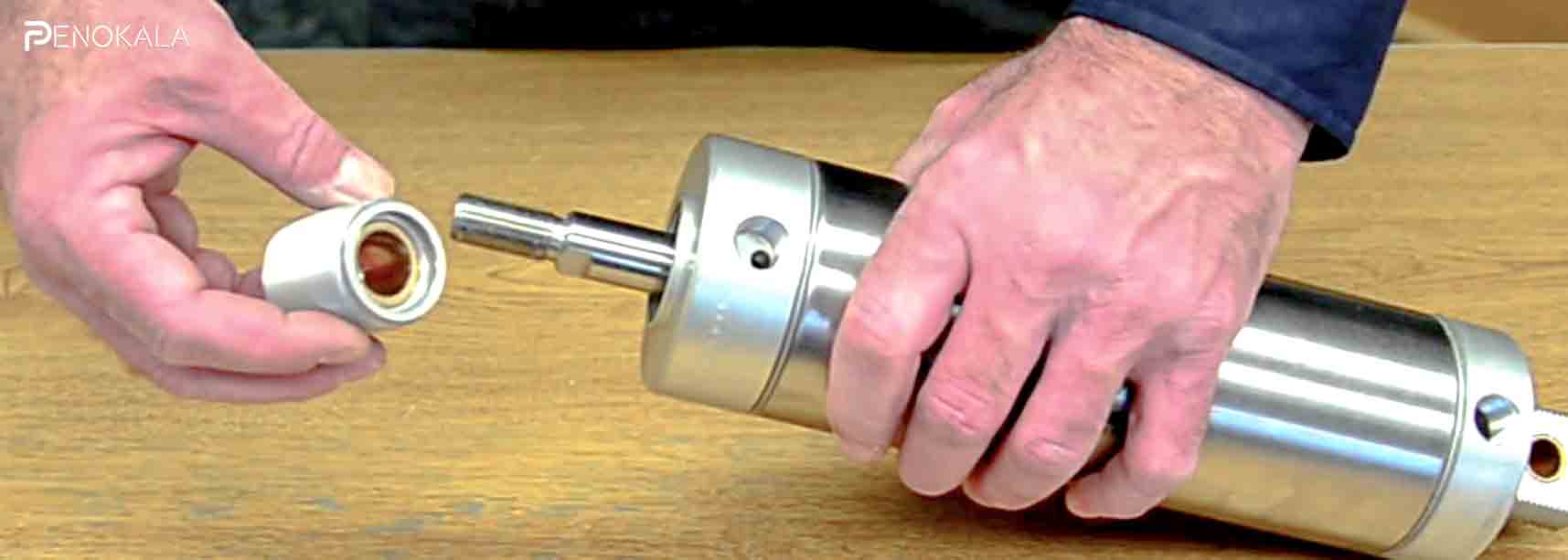

نگهداری و عیبیابی جکهای پنوماتیک برای حفظ سرعت
برای حفظ سرعت جکهای پنوماتیک، نگهداری منظم و عیبیابی دقیق ضروری است. بررسی دورهای نشتی هوا، تمیز کردن فیلترها و اطمینان از فشار مناسب هوای ورودی، عملکرد بهینه را تضمین میکند. روانکاری قطعات متحرک و بازرسی شیلنگها و اتصالات ، از ساییدگی و خرابی جلوگیری میکند. در عیبیابی، علائم کاهش سرعت مانند صدای غیرعادی، لرزش یا تاخیر در حرکت بررسی شود. کنترل رطوبت در سیستم برای جلوگیری از خوردگی و گرفتگی اهمیت دارد. تنظیم رگولاتور فشار و تعویض بهموقع قطعات فرسوده مانند واشرها، سرعت و کارایی جک را حفظ میکند. نگهداری پیشگیرانه، خرابیهای ناگهانی را کاهش میدهد.
سخن پایانی
کنترل سرعت جکهای پنوماتیک به عوامل اصلی فشار هوا و دبی جریان وابسته است. شیرهای برقی پیستونی با قابلیت تخلیه سریع، همراه با فلو کنترل و فلو اگزوز، تنظیم دقیق جریان را ممکن میسازند، در حالی که رگولاتور فشار را در محدوده مناسب نگه میدارد. سایز سیلندر و نوع جک نیز بر سرعت تاثیر مستقیم دارند؛ انتخاب نادرست یا فشار بار خارج از حد مجاز میتواند به خرابی قطعات یا سیستم منجر شود. نگهداری منظم، از جمله بررسی نشتیها، روانکاری و کنترل رطوبت با فیلتر رگولاتور، عملکرد پایدار و طول عمر جک را تضمین میکند. برقراری تعادل دقیق بین فشار و دبی، کارایی جک را بهینه کرده و دوام آن را افزایش میدهد. برای دریافت مشاوره و خرید قطعات پنوماتیک مورد نیاز صنایع خود میتوانید به فروشگاه آنلاین پنوکالا مراجعه کنید.
