بوبین شفت 9 شیر برقی پنوماتیک سانگو | 12ولت تا 220 ولت

coil or solenoid or bobbin for pneumatic solenoid valve SANGO | shaft 9mmcoil or solenoid or bobbin for pneumatic solenoid valve SANGO | shaft 9mm
برند:
دسته‌بندی: شناسه محصول: N/A

بوبین شفت 9 شیر برقی پنوماتیک سانگو در انواع ولتاژ های 12 ولت DC و 24 ولت DC و 24 ولت AC و 220 ولت AC موجود میباشد. از جمله قطعات یدکی شیر برقی های پنوماتیک که همراه با آنها فروخته میشود بوبین یا کویل شیر برقی میباشد که خوشبختانه بوبین های یدکی شیر برقی پنوماتیک کتابی سانگو در انواع ولتاژ ها موجود میباشد.

برای مشاهده و خرید انواع شیر برقی های پنوماتیک سانگو کلیک کنید.

  • در صورتی که بوبین یا کویل با هر ولتاژی که در نظر دارید، همراه با شیر برقی خرید شود تغییر چندانی در قیمت شیر برقی ایجاد نمیکند.
مزیت های بوبین سانگو
  • 1 سال تضمین کیفیت توسط پنوکالا
  • سیم پیچ مسی
+ نمایش بیشتر

128,800 تومان

تحویل اکسپرس
پشتیبانی 24 ساعته
پرداخت در محل
7 روز ضمانت بازگشت
ضمانت اصل بودن کالا

توضیحات محصول

coil or solenoid or bobbin for pneumatic solenoid valve SANGO | shaft 9mm

قیمت بوبین شفت 9 شیر برقی پنوماتیک سانگو:

قیمت بوبین یا کویل (coil) شیر برقی پنوماتیک سانگو در انواع ولتاز های مختلف متفاوت است. به طوری که بوبین 24 ولت AC گران قیمت ترین و بوبین 24 ولت DC و 220 ولت AC ارزان قیمت ترین در بین آنها میباشد. البته این اختلاف قیمت جزئی و ناچیز است.

خرید کویل یا بوبین شفت 9 شیر برقی پنوماتیک سانگو:

شما میتوانید با انتخاب گزینه مربوط به ولتاژ کویل سانگو مورد نظر خود و تعیین تعداد مورد نیاز صورت سفارش خود را از طریق سایت پنوکالا ثبت کنید و نسبت به خرید آن اقدام نمایید. و البته میتوانید با تماس با شماره های مندرج در سایت با فروشگاه پنوکالا تماس بگیرید و نسبت به خرید بوبین یا سیم پیچ مغناطیسی سانگو اقدام نمایید.

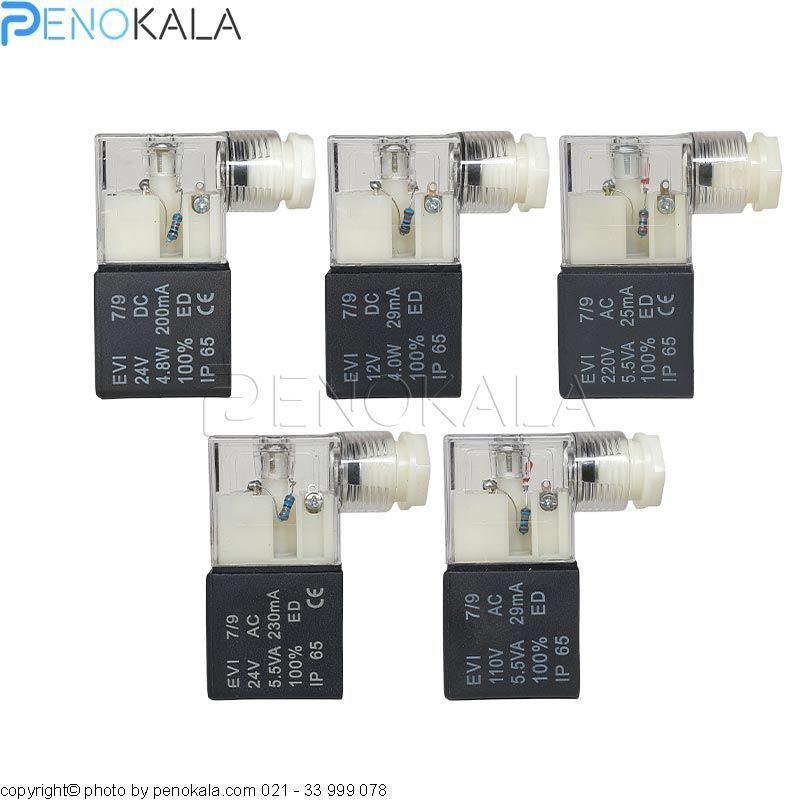

انواع ولتاژ های بوبین پنوماتیک سانگو:

  1. 220 ولت AC
  2. 24 ولت DC
  3. 24 ولت AC
  4. 110 ولت AC
  5. 12 ولت DC
انواع ولتاژ بوبین های سانگو پنوماتیک

بوبین شفت 9 شیر برقی پنوماتیک سانگو چه مدت زمان میتواند در برق باقی بماند ؟

طبق تست هایی که انجام شده است، بوبین شفت 9 شیر برقی پنوماتیک سانگو حداکثر میتواند 4 ساعت در حالت انرجایزد یا در برق بماند. با اینکه طبق تست از دو بوبین یا کویل تنها یکی از آنها در طول 5 ساعت اتصال مداوم به برق منفجر شد، ولی با توجه به تاثیر شرایط مختلف در آزمایش، حداکثر زمان ایمن که برای بوبین شفت 9 شیر برقی پنوماتیک سانگو میتوان تعیین کرد، 4 ساعت اتصال برق مداوم میباشد.

البته که دیوتی سایکل(duty cycle) یا دوره کاری بوبین شفت 9 شیر برقی پنوماتیک سانگو 100% ED است یا به عبارتی دوره عمل متداول است، ولی این موضوع به این معنی نیست که این بوبین ها میتوانند به مدت زمان نا محدود در برق بمانند! یا به عبارتی عملکرد متداول نیستند. برای کسب اطلاعات بیشتر درباره دوره عمل بوبین یا کویل میتوانید به nsfcontrols مراجعه کنید.

پس توجه کنید که دو عبارت “دوره عمل متداول-continues duty cycle” و “عملکرد متداول-continues operation” با هم متفاوت هستند.

تست انفجار بوبین شیر برقی سانگو در اتصال مداوم به برق و حرارت بالا :

در صورتی که بوبین هر شیر برقی پنوماتیکی با هر برندی به مدت زمان طولانی در برق باقی بماند، شیر برقی پس از گرم شدن و افزایش دمای خیلی زیاد منفجر میشود، حتی اگر روی بوبین شیر برقی 100% ED حک شده باشد.

طی تستی که انجام شد بوبین شفت 9 شیر برقی پنوماتیک 220 ولت سانگو پس از دریافت 5 ساعت برق 220 ولت 50 هرتز مداوم منفجر شد.

این موضوع به این معنا نیست که شما میتوانید بوبین های سانگو را در دوره های روشن (ON) 5 ساعته یا 4 ساعته مورد استفاده قرار دهید، با اینکار طول عمر بوبین های مورد استفاده بسیار کاهش میابد. در واقع این سری از بوبین ها برای مصارفی طراحی شده اند که در دوره های کوتاه مدت تر برق از این بوبین ها قطع شود.

اتصال مدت زمان طولانی بوبین شیر برقی به برق

شرایط تست انفجار کویل یا بوبین شیر برقی پنوماتیک سانگو:

  1. 2 عدد بوبین مورد بررسی قرار گرفت.
  2. هر دو بوبین یا کویل به مدت 5 ساعت مداوم به برق 220 ولت AC 50-60 هرتز شهری متصل بودند.
  3. دمای محیط طی این آزمایش 25 درجه سانتی گراد (دمای اتاق) بود.
  4. هر دو بوبین 12 ساعت قبل به مدت 1 ساعت مداوم در برق بودند.
  5. بوبین ها در طی 5 ساعت زمان انرجایزد شده بر روی شیر برقی نبودند، به عبارتی داخل سوراخ شفت بوبین خالی از هر گونه قطعات فلزی بود.
  6. هر دو بوبین توسط سوکت مخصوص و کاملا ایمنی به برق متصل بودند.
  7. هیچ عامل خنک کننده ای برای بوبین ها وجود نداشت و آزمایش در محیط بسته و بدون باد انجام گرفته است.

در تست انجام شده در صورتی که بوبین بر روی شیر برقی نصب میبود، در این صورت به دلیل افت نسبی مصرف بوبین به احتمال زیاد زمان بیشتری تا انفجار بوبین طول میکشید. یا به عبارتی در صورتی که بوبین بر روی پلانجر شیر برقی تاثیر میگذاشت زور (توان یا وات) کمتری مصرف میکرد تا پلانجر را پیدا کرده و آن را جذب کند.

به عبارتی فنی تر تا زمانی که قطعه مغناطیسی ای مثل پلانجر شیر برقی داخل میدان مغناطیسی کویل قرار نگیرد و بر روی میدان مغناطیسی تاثیری نگذارد، بوبین یا کویل بیشترین مصرف انرژی(5.5 ولت آمپر) خود (برابر با جریان فعال سازی اولیه-activation current) را خواهد داشت. ولی در صورت که پلانجر داخل بوبین قرار داشته باشد، مصرف انرژی کمتر میشود، چرا که بوبین جریان کمتری میکشد، یعنی به اندازه جریان نگه‎‌دارنده یا holding current جریان مصرف میکند.

نتایج و اطلاعات ارائه شده در این مقاله بر طبق تجربه های شخصی و تست های انجام شده و مطالعه منابع زیر به دست آمده است. در صورت وجود هر گونه اشتباه در مطالب این مقاله، بسیار خوشحال میشویم که در قسمت نظرات، نظر خود و اصلاحات مورد نظر را برای ما بنویسید.

منابع:

مفهوم دیوتی سایکل

تفاوت دیوتی سایکل مداوم با عملکرد مداوم

جریان فعالسازی اولیه و جریان نگه‌دارنده بوبین

از اینکه تا اینجای مقاله با ما همراه بودید از شما سپاس گذاریم.

برای مطالعه مقالات و تست های بیشتر پنوکالا، وارد پایگاه دانش پنوکالا شوید. (کلیک کنید)

بررسی تخصصی

coil or solenoid or bobbin for pneumatic solenoid valve SANGO | shaft 9mm
مشخصات کلی
رنگ
مشکی
گارانتی
دسته ابزار دقیق و برقی(کلیک کنید)
بوبین
عایق کاری
IP65
مصرف انرژی
110V AC – 5.5VA

12V DC – 4W

220V AC – 5.5VA

24V AC – 5.5VA

24V DC – 4.8W
ولتاژ
DC24V

DC12V

AC24V

AC110V

AC220V
سایر ویژگی‌ها
شفت بوبین
9mm
تعداد پین
2 + 1ارت
حداکثر زمان عملکرد متداول
4 ساعت (تست شده)
دیوتی سایکل
100% ED
اندازه ابعاد
30*28*22mm
ارتفاع بوبین
30mm
