شیر برقی پنوماتیک دو بوبین سری SY5000 برند SMC

نحوه عملکرد و فرمان شیر برقی مدل  SY 5000برند SMC در سیستم‌های پنوماتیکی

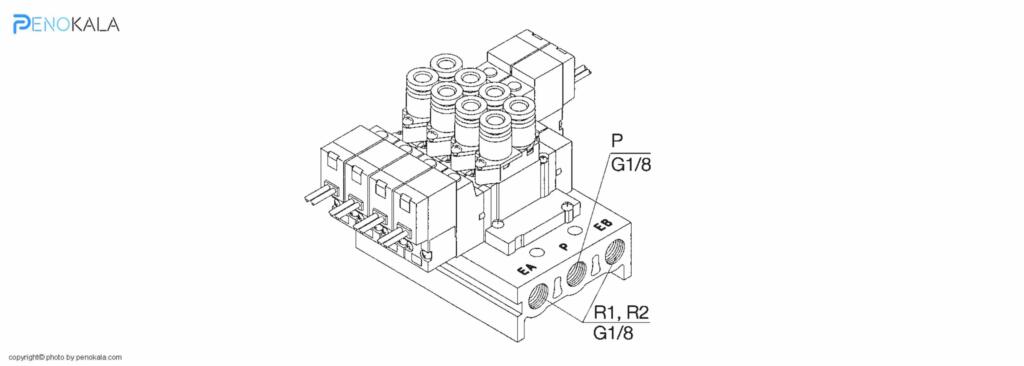

شیر برقی SMC SY5000 یکی از قطعات کلیدی در سیستم‌های پنوماتیکی است که وظیفه کنترل جریان هوای فشرده را به عهده دارد. این شیر با دریافت فرمان الکتریکی به بوبین، مکانیزم داخلی شیر را فعال می‌کند و مسیر عبور هوا را تغییر می‌دهد. فعال شدن بوبین باعث تغییر وضعیت پوزیشن شیر می‌شود و جریان هوا بسته به نیاز سیستم باز یا بسته می‌گردد. این عملکرد سریع و دقیق، شیر SY5000 را برای کاربردهای صنعتی حساس و پیچیده بسیار مناسب ساخته است. از دیگر ویژگی‌های مهم این شیر، طراحی مقاوم و کیفیت بالای ساخت آن است که امکان تحمل فشارهای کاری بالا را فراهم می‌کند و دوام طولانی مدت شیر را تضمین می‌کند. همچنین شیر SY5000 قابلیت نصب ساب‌پلیت (Sub-plate) را دارد که فرایند نصب و جداسازی آن را آسان‌تر می‌سازد و باعث افزایش انعطاف‌پذیری در سیستم‌های پنوماتیکی می‌شود. درگاه شیلنگ‌خور استاندارد این شیر، امکان اتصال مطمئن و بدون نشت شیلنگ‌ها را فراهم کرده است. با ترکیب این ویژگی‌ها و نگهداری ساده، شیر برقی SMC SY5000 به گزینه‌ای مطمئن و کارآمد برای کنترل جریان هوای فشرده در سیستم‌های پنوماتیکی تبدیل شده است.

بررسی کامل مشخصات فنی شیر برقی مدل  SY 5000برند SMC

شیر برقی SMC مدل SY5000 با طراحی پیشرفته، قابلیت تحمل فشار بالا و عملکرد سریع دارد. این شیر از جنس باکیفیت ساخته شده و مناسب سیستم‌های پنوماتیکی حساس است. نصب آسان و دوام بالا از ویژگی‌های برجسته آن محسوب می‌شود.

سری: SY5000

سیال کاری (Fluid): هوا (Air)

قابل ارائه با ولتاژهای مختلف:

• 12 ولت DC
• 24 ولت DC
• 110 ولت AC
• 220 ولت AC

پایلوت داخلی (Internal pilot): دارد

محدوده فشار کاری (MPa):

• 2 پوزیشن تک بوبین: 0.15 تا 0.7 مگاپاسکال
• 2 پوزیشن دوبل بوبین: 0.1 تا 0.7 مگاپاسکال
• 3 پوزیشن: 0.2 تا 0.7 مگاپاسکال

دمای محیط و سیال (°C): 10- تا 50 درجه سانتی‌گراد

حداکثر فرکانس عملکرد (Hz):

• 2 پوزیشن (تک و دوبل): 5 هرتز
• 3 پوزیشن: 3 هرتز

نوع عملکرد دستی (Manual override):

• نوع دکمه‌ای غیر قفل‌شونده

مقاومت در برابر ضربه / لرزش:

• ضربه: ۱۵۰ m/s²
• لرزش: ۳۰ m/s²

حالت‌های مختلف بوبین در شیر برقی مدل  SY 5000برند SMC  را بهتر بشناسید

بوبین در شیر برقی SMC SY5000 نقش محرک اصلی را دارد که با دریافت سیگنال الکتریکی، عملکرد شیر را کنترل می‌کند. این بوبین در چند حالت متفاوت عمل می‌کند که به سیستم اجازه می‌دهد جریان هوای فشرده را به دقت تنظیم کند. حالت اول، حالت غیرفعال یا خاموش است که در آن بوبین بدون جریان الکتریکی باقی می‌ماند و مسیر هوا در وضعیت پیش‌فرض قرار دارد. حالت دوم، فعال یا روشن است که با اعمال برق به بوبین، حرکت مکانیکی داخل شیر تغییر می‌کند و مسیر عبور هوا را باز یا بسته می‌کند. در برخی مدل‌های SY5000، حالت سوم به نام حالت خنثی وجود دارد که در آن مسیر هوا برای متعادل‌سازی فشار به صورت موقت مسدود می‌شود. این تنوع حالت‌ها موجب می‌شود شیر بتواند در کاربردهای پیچیده و حساس صنعتی با دقت و پاسخگویی بالا عمل کند. همچنین طراحی بهینه بوبین باعث افزایش کارایی، کاهش مصرف انرژی و عمر طولانی‌تر شیر می‌شود. شناخت دقیق این حالت‌های کاری برای مهندسان اهمیت بالایی دارد تا بتوانند بهترین عملکرد را از سیستم پنوماتیکی خود دریافت کنند.

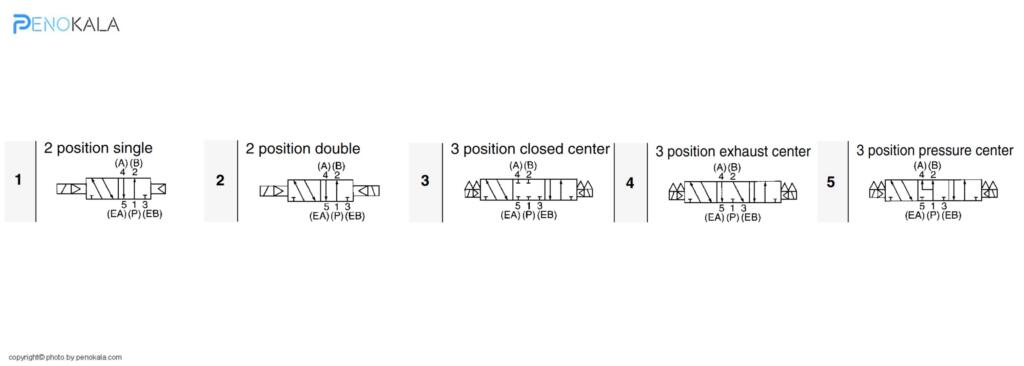

مقایسه مدل‌های 2 پوزیشن و 3 پوزیشن شیر برقی SMC SY5000

شیر برقی SMC SY5000 در دو نوع 2 پوزیشن و 3 پوزیشن تولید می‌شود که هرکدام کاربرد خاصی در سیستم‌های پنوماتیکی دارند. مدل 2 پوزیشن دارای دو وضعیت باز و بسته است و برای سیستم‌هایی مناسب است که نیاز به تغییر سریع و ساده جریان هوا دارند. این مدل معمولاً در دستگاه‌هایی استفاده می‌شود که فقط یک حرکت رفت و برگشتی لازم دارند و عملکرد ساده‌ای می‌طلبند. در مقابل، مدل 3 پوزیشن با یک حالت میانی اضافی طراحی شده که امکان توقف جریان هوا یا نگه داشتن موقعیت خاص را فراهم می‌کند. این قابلیت باعث می‌شود شیرهای 3 پوزیشن برای کاربردهایی که نیازمند کنترل دقیق‌تر و چندمرحله‌ای هستند، بسیار مناسب باشند. همچنین، مدل 3 پوزیشن کمک می‌کند فشار سیستم در حالت تعادل باقی بماند و از ضربه‌های ناگهانی جلوگیری شود. از نظر ساختاری، هر دو مدل دارای کیفیت ساخت بالا و مواد مقاوم هستند اما انتخاب بین آنها بستگی به پیچیدگی و نیازهای عملکردی سیستم دارد. آشنایی با این تفاوت‌ها به طراحان سیستم کمک می‌کند تا بهترین شیر برقی را متناسب با کاربردشان انتخاب کنند.

جمع‌بندی فنی شیر برقی مدل SY5000 برند SMC

شیر برقی SMC مدل SY5000 با طراحی مهندسی‌شده و ساختار ماژولار، یکی از انتخاب‌های هوشمندانه برای کنترل جریان هوا در خطوط پنوماتیکی است. این شیر با قابلیت انتخاب بین مدل‌های ۲ پوزیشن و ۳ پوزیشن، انعطاف‌پذیری بالایی در پاسخ به نیازهای مختلف صنعتی دارد. بدنه مقاوم در برابر خوردگی، بوبین‌های قابل تعویض، نصب ساده با ساب‌پلیت و اتصال شیلنگ استاندارد از ویژگی‌هایی هستند که بهره‌برداری از آن را سریع، ایمن و بدون نشتی کرده‌اند.

در زمان خرید شیر برقی SY5000، حتماً به نکاتی مثل فشار کاری سیستم، نوع تغذیه بوبین، تعداد پوزیشن و برند معتبر توجه کنید. اگر در انتخاب مدل مناسب نیاز به راهنمایی دارید، تیم مشاوران پنوکالا با دانش فنی بالا آماده پاسخگویی به سوالات شما هستند. برای دریافت مشاوره رایگان و اطلاعات بیشتر، همین حالا با شماره‌های زیر تماس بگیرید.
