جک پنوماتیک کامپکت SMC CQ2B برند SMC

جک کامپکت CQ2B SMC ژاپن (اصلی):

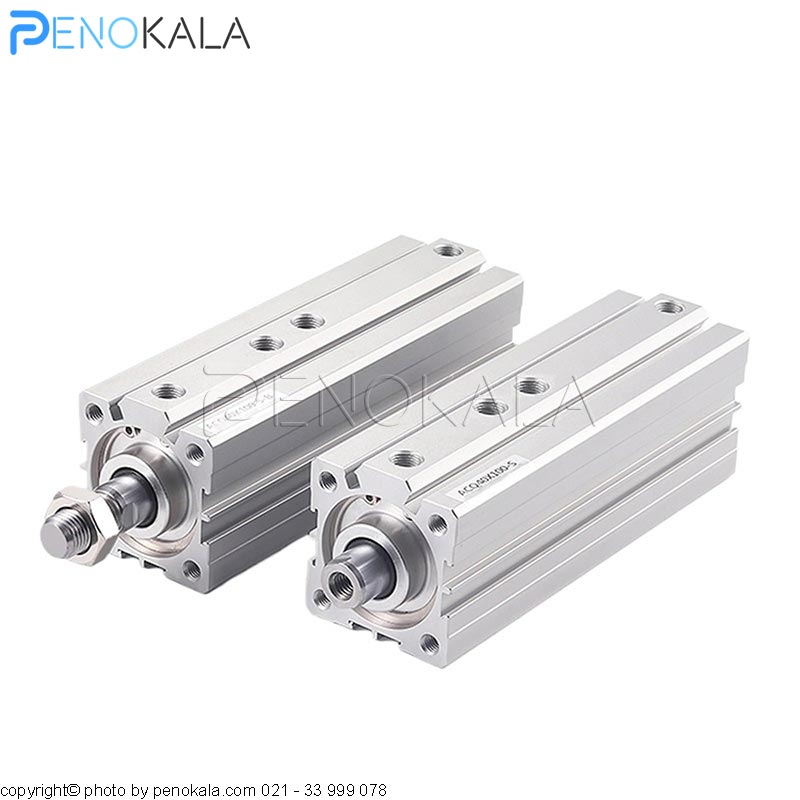

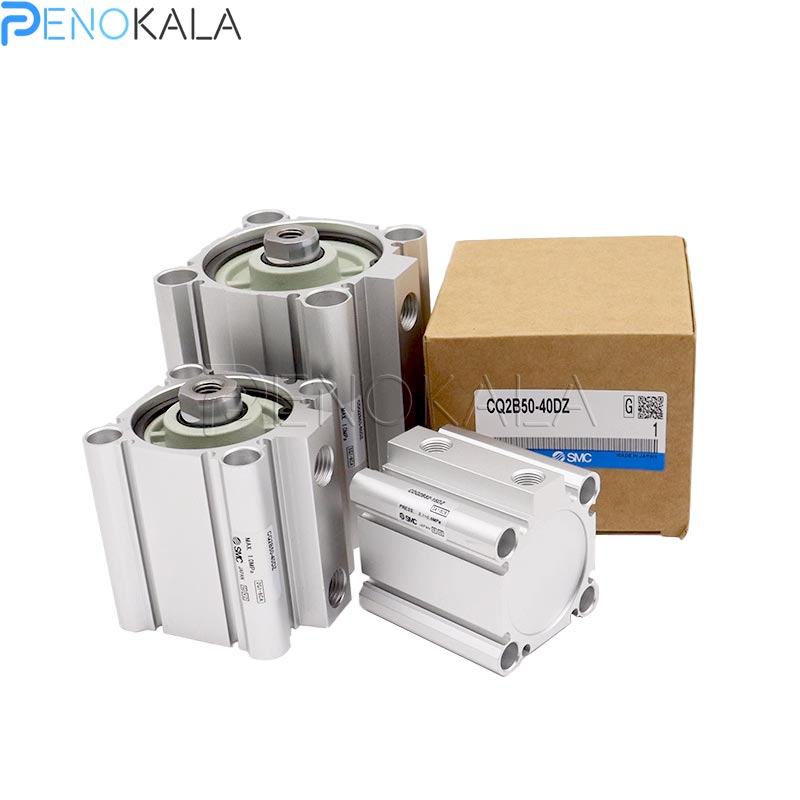

CQ2B یا CDQ2B برند SMC ژاپن یکی از جک های خاص و سبک با طراحی کوچک، اقتصادی و فشرده برند ژاپنی اس ام سی است که در ربات های پنوماتیکی یا بازو های پنوماتیکی کاربرد های فراوان دارد.

طراحی خاص این سری از جک های کامپکت SMC با قابلیت نصب سنسور امکان طراحی منعطف را به دستگاه ساز ها و طراحان صنعتی به ارمغان آورده است، به طوری که شیار های گِرد و سنسور های استوانه ای آن با جایگیری در داخل تنه یا بلوک جک کامپکت بدون مزاحمت و دستگیری در چهار جهت جک قابل نصب میباشد.

جک کامپکت CDQ2B SMC:

حرف C در کد فنی سفارش این سری از جک ها به معنای قابلیت نصب سنسور بر روی این سری از جک های کامپکت SMC میباشد. در این سری از جک ها شیار سنسور های گرد و بر روی پیستون این سری از جک پنوماتیک ها مگنت طراحی شده است که قابلیت نصب سنسور را به این جک ها میدهد.

بررسی تفاوت‌های جک کامپکت پنوماتیکی CQ2B و CQ2A

فرق این دو سری جک SMC در نحوه نصب آن‌ها است و تفاوت دیگری با هم ندارند و هر دو عملکرد مشابهی دارند.

چهار سوراخ اطراف، برای نصب جک طراحی شده‌اند که در سری CQ2B، از نوع Through-hole هستند. یعنی پیچ از یک طرف وارد و از طرف دیگر خارج می‌شود؛ به عبارت دیگر، سوراخ عبوری است و هر دو طرف به هم راه دارند. اما در سری CQ2A، سوراخ‌ها عبوری نیستند.

درصورت اینکه سوراخ‌ها  Head end tapped باشند یعنی سمت سر جک رزوه‌دارهست ولی اگر Both ends tapped باشند یعنی هر دو طرف رزوه‌دار هستند.

مشخصات جک CQ2B SMC:

دانلود: کاتالوگ جک CQ2B SMC و CDQ2B SMC

جهت مشاهده و بررسی اندازه ابعاد جک CQ2B SMC میتوانید از طریق لینک بالا کاتالوگ و مشخصات رسمی جک کامپکت ژاپنی را مشاهده نمایید.
