شیر فشار شکن بین راهی ایرانی آریا | دستی قورباغه ای

طرز کار شیر فشار شکن هیدرولیک

شیر فشار شکن هیدرولیک یکی از مهم‌ترین قطعات در سیستم‌های هیدرولیکی است که وظیفه تنظیم و کاهش فشار اضافی در سیستم را بر عهده دارد. این شیر به جلوگیری از آسیب به تجهیزات و افزایش عمر مفید سیستم کمک می‌کند. در ادامه، عملکرد این شیر به زبان ساده توضیح داده شده است:

1. عملکرد اصلی شیر فشار شکن

شیر فشار شکن هیدرولیک به گونه‌ای طراحی شده است که وقتی فشار ورودی از مقدار تنظیم‌شده بیشتر می‌شود، به‌طور خودکار باز می‌شود و جریان سیال را به مخزن یا قسمت دیگر هدایت می‌کند. این فرآیند باعث کاهش فشار اضافی در سیستم می‌شود.

2. اجزای اصلی شیر فشار شکن

• فنر تنظیم فشار: فشار کاری شیر با تنظیم این فنر تعیین می‌شود.
• پیستون یا دیافراگم: نیروی سیال را به فنر منتقل می‌کند.
• بدنه شیر: مسیر عبور سیال را فراهم می‌کند و نقاط اتصال را شامل می‌شود.
• مجراهای ورودی و خروجی: برای ورود و خروج سیال طراحی شده‌اند.

3. فرآیند کاهش فشار

• در حالت عادی، فنر شیر فشار شکن بسته است و سیال از مجرای اصلی عبور می‌کند.
• زمانی که فشار سیستم از مقدار تنظیم‌شده بالاتر می‌رود، نیروی سیال بر پیستون یا دیافراگم غلبه کرده و فنر را فشرده می‌کند.
• با فشرده شدن فنر، شیر باز می‌شود و مقداری از سیال به مخزن یا خط بازگشت هدایت می‌شود.
• این فرآیند تا زمانی ادامه می‌یابد که فشار به مقدار تنظیم‌شده کاهش یابد.

4. تنظیم فشار شیر

• فشار شیر با پیچ تنظیم روی آن تنظیم می‌شود. با سفت‌تر کردن پیچ، فشار کاری افزایش یافته و با شل کردن آن، فشار کاهش پیدا می‌کند.
• در سیستم‌های حساس، ممکن است از شیرهای فشار شکن با تنظیم دقیق استفاده شود.

5. مزایای استفاده از شیر فشار شکن

• محافظت از تجهیزات: از آسیب به پمپ‌ها، شیرها و سایر تجهیزات جلوگیری می‌کند.
• ایمنی سیستم: مانع از افزایش فشار خطرناک در خطوط هیدرولیکی می‌شود.
• کارایی بهتر سیستم: عملکرد سیستم را پایدار و بهینه نگه می‌دارد.

6. موارد کاربرد

شیرهای فشار شکن هیدرولیک در صنایع مختلفی مانند خودروسازی، ماشین‌آلات صنعتی، جرثقیل‌ها، پرس‌های هیدرولیک و بسیاری از سیستم‌های هیدرولیکی دیگر استفاده می‌شوند.

نکات مهم

• برای عملکرد بهینه، شیر فشار شکن باید به درستی تنظیم شده و در محل مناسبی نصب شود.
• استفاده از فیلترهای مناسب در سیستم هیدرولیک به کاهش خطرات ناشی از آلودگی کمک می‌کند.

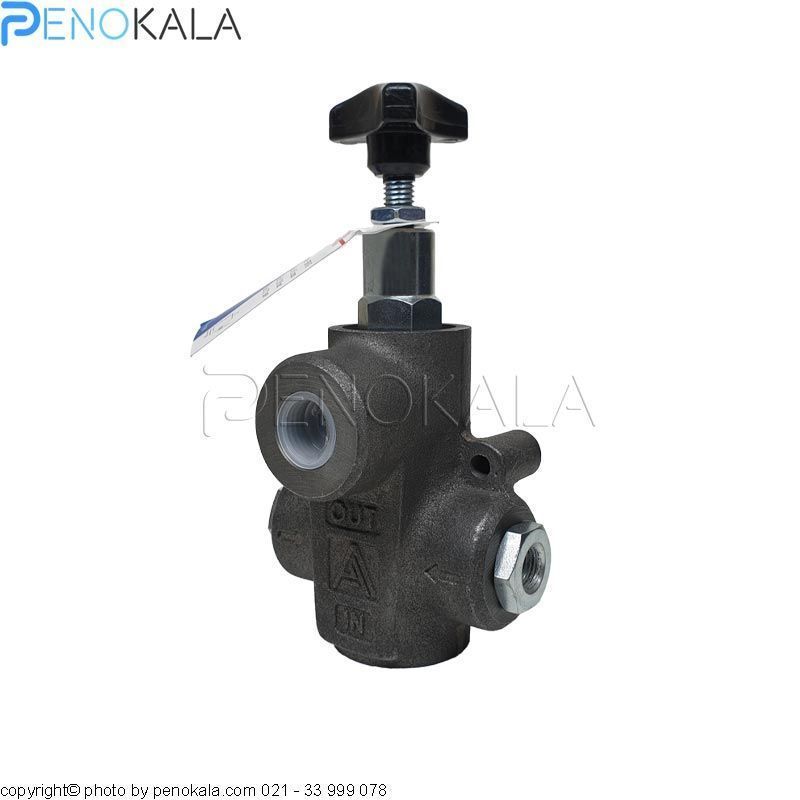

فشار شکن بین راهی ایرانی آریا :

ARIA یکی از برند های تولید کننده قطعات هیدرولیکی در ایران است که یکی از محصولات محبوب و پر فروش آن شیر دستی فشار شکن بین راهی ایرانی آریا است که قیمت بسیار مناسبی نسبت به انواع فشار شکن مشابه وارداتی آن نیز دارد.

خرید فشار شکن بین راهی ایرانی:

برای خرید شیر فشار شکن بین راهی ایرانی یا همان رلیف ولو هیدرولیک ایرانی میتوانید از طریق گزینه افزودن به سبد خرید بالا اقدام به ثبت سفارش آنلاین در سایت پنوکالا نمایید. به محض ثبت سفارش شما در سایت پنوکالا کارشناسان فروش پنوکالا سفارش شما را بررسی کرده و از طریق واتساپ یا تماس تلفنی با شما ارتباط برقرار میکنند. البته همواره میتوانید با تماس تلفنی مستقیم با پنوکالا نسبت به خرید اقدام نمایید.

انواع شیر فشار شکن هیدرولیک

شیرهای فشار شکن هیدرولیک یکی از اجزای کلیدی در سیستم‌های هیدرولیک هستند که وظیفه کاهش و تنظیم فشار را بر عهده دارند. این شیرها با کاربردهای مختلف در صنایع گوناگون استفاده می‌شوند و با توجه به نوع سیستم و نیاز عملیاتی، انواع متفاوتی دارند. در ادامه به معرفی انواع شیر فشار شکن هیدرولیک می‌پردازیم:

1. شیر فشار شکن مستقیم (Direct Acting Relief Valve)

این نوع شیر ساده‌ترین و سریع‌ترین عملکرد را دارد. عملکرد آن به‌طور مستقیم تحت تأثیر نیروی فنر داخلی و فشار سیستم قرار دارد. این نوع شیر معمولاً در سیستم‌هایی با فشار پایین یا شرایط ثابت استفاده می‌شود.

2. شیر فشار شکن پایلوت‌دار (Pilot Operated Relief Valve)

شیرهای پایلوت‌دار برای سیستم‌های پیچیده‌تر و فشار بالا مناسب هستند. این شیرها دارای یک مسیر کنترل جداگانه هستند که امکان تنظیم دقیق‌تر فشار را فراهم می‌کند.

3. شیر فشار شکن تنظیم شونده (Adjustable Relief Valve)

این نوع شیرها به کاربر امکان تنظیم فشار موردنیاز را می‌دهند. این ویژگی در سیستم‌هایی که نیاز به تغییر فشار در شرایط مختلف دارند، بسیار کاربردی است.

4. شیر فشار شکن ترکیبی (Compound Relief Valve)

این نوع شیر ترکیبی از دو یا چند عملکرد است که برای کنترل فشار در شرایط ویژه طراحی شده‌اند.

5. شیر فشار شکن کارتریجی (Cartridge Relief Valve)

این نوع شیرها به‌صورت کارتریجی در سیستم نصب می‌شوند و فضای کمی اشغال می‌کنند.

ویژگی‌های کلیدی شیرهای فشار شکن هیدرولیک

• تنظیم فشار سیستم: محافظت از قطعات در برابر آسیب ناشی از فشار بالا.
• افزایش ایمنی: جلوگیری از بروز حوادث ناشی از تغییرات ناگهانی فشار.
• دوام و عمر طولانی: طراحی شده برای استفاده مداوم در شرایط صنعتی سخت.

کاربردهای شیر فشار شکن هیدرولیک

• صنایع خودروسازی
• تجهیزات سنگین و ماشین‌آلات عمرانی
• خطوط تولید و پرس‌های صنعتی
• سیستم‌های انتقال قدرت در صنایع نفت و گاز

برای انتخاب بهترین نوع شیر فشار شکن هیدرولیک متناسب با نیاز سیستم، می‌توانید از مشاوره تخصصی کارشناسان پنوکالا بهره‌مند شوید.

نحوه نصب شیر فشار شکن هیدرولیک

نصب صحیح شیر فشار شکن هیدرولیک از اهمیت بالایی برخوردار است، زیرا عملکرد مناسب سیستم هیدرولیک و ایمنی آن به نحوه نصب این قطعه بستگی دارد. در ادامه، مراحل نصب شیر فشار شکن هیدرولیک به‌صورت گام‌به‌گام توضیح داده شده است:

1. بررسی مشخصات فنی شیر و سیستم هیدرولیک

قبل از نصب، اطمینان حاصل کنید که شیر فشار شکن با فشار کاری و مشخصات سیستم هیدرولیک شما سازگار است. به مشخصاتی مانند فشار تنظیمی، دبی عبوری و نوع اتصال دقت کنید.

2. خاموش کردن سیستم و تخلیه فشار

برای ایمنی، ابتدا سیستم هیدرولیک را خاموش کرده و فشار موجود در خطوط را تخلیه کنید. این کار از آسیب به تجهیزات و خطرات احتمالی جلوگیری می‌کند.

3. انتخاب محل مناسب برای نصب

شیر فشار شکن باید در نزدیکی منبع فشار (مانند پمپ) نصب شود تا بتواند فشار را به‌طور مؤثر کنترل کند. همچنین، محل نصب باید به گونه‌ای باشد که دسترسی به شیر برای تنظیمات و تعمیرات آسان باشد.

4. نصب اتصالات و مهره‌ها

شیر را با استفاده از اتصالات مناسب (مانند فلنج یا رزوه) به خطوط هیدرولیک متصل کنید. اطمینان حاصل کنید که از واشرها و نوار تفلون برای جلوگیری از نشتی استفاده شود. مهره‌ها را با گشتاور مناسب سفت کنید تا از آسیب به شیر جلوگیری شود.

5. تنظیم فشار شیر

قبل از راه‌اندازی سیستم، فشار شیر را با استفاده از پیچ تنظیم روی آن به مقدار موردنیاز تنظیم کنید. این کار را بر اساس دستورالعمل‌های تولیدکننده انجام دهید.

6. راه‌اندازی سیستم و بررسی نشتی

پس از نصب، سیستم هیدرولیک را راه‌اندازی کرده و اتصالات را از نظر نشتی بررسی کنید. در صورت وجود نشتی، اتصالات را مجدداً سفت کنید.

7. آزمایش عملکرد شیر

عملکرد شیر را با افزایش تدریجی فشار سیستم بررسی کنید. مطمئن شوید که شیر در فشار تنظیمی عمل کرده و فشار اضافی را کاهش می‌دهد.

نکات مهم هنگام نصب:

• استفاده از ابزارهای مناسب برای جلوگیری از آسیب به قطعات.
• رعایت جهت جریان مشخص شده روی بدنه شیر.
• استفاده از فیلترهای مناسب در خطوط برای جلوگیری از ورود ذرات به داخل شیر.
• انجام نصب توسط افراد متخصص و با تجربه.

قیمت شیر فشار شکن هیدرولیک ایرانی (فشار شکن قورباغه ای) :

فشار شکن بین راهی ایرانی Iranian relief valve با برند آریا قیمت بسیار مناسب و رقابتی ای نسبت به سایر فشار شکن های مشابه وارداتی دارد. در صورت آنلاین نبودن قیمت فشار شکن قورباغه ای میتوانید با تماس با پنوکالا لیست قیمت محصول را استعلام نمایید.

تماس با پنوکالا :

9 952 951 0912

📞 078 999 33 – 021

روش تنظیم فشار شکن هیدرولیک قورباغه ای:

1. مرحله اول: پمپ خود را خاموش کنید تا فشاری بر روی فشار شکن بین راهی ایرانی نباشد.
2. مرحله دوم: فلکه فشار شکن بین راهی ایرانی را تا انتها باز کنید. (یعنی وضعیتی که بیشترین فشار را از خود عبور دهد.)
3. مرحله سوم: دوباره پمپ خود را فعال کنید.
4. مرحله چهارم: با توجه به گیج فشار روی فشار شکن، شروع به تنظیم و کم کردن فشار عبوری از فشار شکن قورباغه ای کنید.

برای اینکه فشار شکن دستی قورباغه ای را بتوانید در فشار های بالا تنظیم کنید، حتما باید ابتدا فشار از روی شیر فشار شکن بین راهی ایرانی برداشته شود تا بتوانید به راحتی با چرخش فلکه شیر فشار شکن بین راهی و با توجه به گیج فشار متصل به فشار شکن آن را تنظیم کنید.

مشاهده کاتالوگ شیر فشار شکن بین راهی دستی فشار بالا و دبی بالا رکسروت
