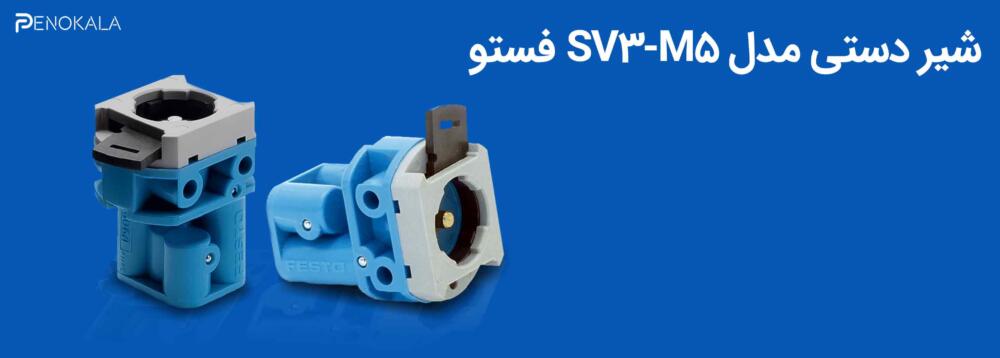

شیر دستی مدل SV3-M5 فستو Festo | آلمانی

خرید شیر دستی Festo مدل SV3-M5

خرید شیر دستی Festo مدل SV3-M5 یک گزینه ایده‌آل برای کنترل جریان هوای فشرده در سیستم‌های پنوماتیک است. این شیر دستی و مکانیکی پنوماتیک با طراحی جمع‌وجور امکان نصب روی پنل جلو را فراهم می‌کند و دسترسی آسان برای اپراتور دارد.

قابلیت اتصال انواع دکمه‌ها و عملگرهای دستی، این محصول انعطاف بالایی در استفاده صنعتی ارائه می‌دهد. کیفیت ساخت کشور آلمان تضمین‌کننده دوام و عملکرد مطمئن شیر است.

قطعات شیر دستی شامل بدنه، فنر بازگشت، دیسک و آب‌بند نرم است که برای عملکرد دقیق و طولانی‌مدت طراحی شده‌اند. این شیر مناسب سیستم‌های پنوماتیک مختلف بوده و با استانداردهای ایمنی ATEX برای محیط‌های انفجاری (Zone 1، 2، 21 و 22) سازگار است. اگر به دنبال خرید شیر دستی با قابلیت اطمینان بالا، عملکرد دقیق و نصب آسان هستید، مدل SV3-M5 Festo گزینه‌ای مطمئن و کاربردی است.

عملکرد شیر دستی SV3-M5

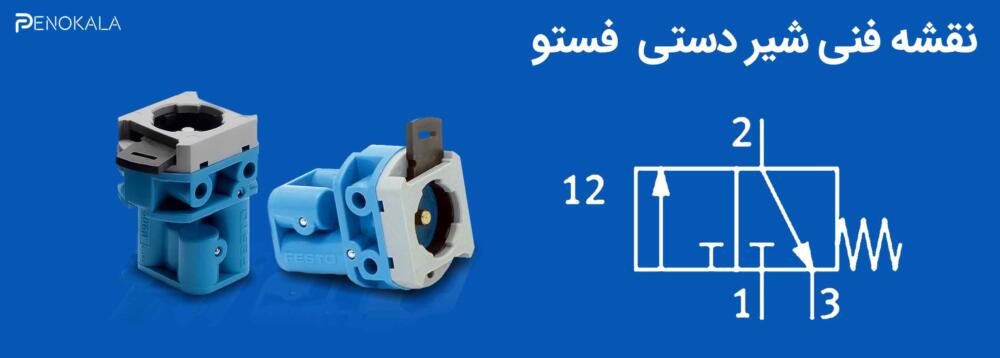

شیر دستی SV3-M5 یک شیر مکانیکی پنوماتیک 3/2 راهه و مونو‌استیبل است که جریان هوای فشرده را با تحریک دستی کنترل می‌کند. مونو‌استیبل به این معناست که شیر تنها یک حالت پایدار دارد و پس از رها کردن اهرم یا دکمه، با فنر داخلی به حالت اولیه بازمی‌گردد. با فشار دادن اهرم یا دکمه، مسیر هوا باز شده و جریان از پورت ورودی به پورت خروجی هدایت می‌شود.

طراحی Poppet valve با آب‌بند نرم انتقال دقیق هوا بدون نشتی را تضمین می‌کند و جهت جریان غیرقابل معکوس، عملکرد سیستم را پایدار نگه می‌دارد.

نصب روی پنل جلو امکان دسترسی سریع و راحت اپراتور را فراهم می‌کند، بدون نیاز به دسترسی به بخش‌های داخلی سیستم. همچنین این شیر قابلیت اتصال انواع دکمه‌ها و عملگرهای دستی مانند دکمه قارچی، دکمه گرد، اهرم کشویی، کلید فشاری با قفل و عملگرهای پلاستیکی کوتاه یا بلند را دارد که انعطاف بالایی در کاربردهای صنعتی ایجاد می‌کند.

قطعات شیر شامل بدنه از پلیمر و برنج، فنر بازگشت و آب‌بند NBR است که دوام و عملکرد طولانی‌مدت را تضمین می‌کند. این شیر با دبی استاندارد DIN و محافظت انفجار ATEX در مناطق 1، 2، 21 و 22، برای محیط‌های صنعتی حساس مانند نفت، گاز و داروسازی، ایمنی و عملکرد مطمئن فراهم می‌کند.

ویژگی‌ها و مشخصات فنی:

• عملکرد شیر: 3/2 راهه، بسته، مونو‌استیبل (یک‌طرفه با بازگشت خودکار)
• نوع تحریک: دستی
• دبی نامی استاندارد (طبق DIN 1343): ‌65 لیتر در دقیقه
• فشار کاری: از ‎-0.095 مگاپاسکال تا 0.8 مگاپاسکال (‎-0.95 بار تا 8 بار)
• طراحی: شیر با دیسک (Poppet) و بازگشت فنری
• نوع بازگشت: فنر مکانیکی
• سایز نامی: 2 میلی‌متر
• نوع آب‌بندی: نرم (Soft sealing)
• وضعیت نصب: اختیاری (بدون محدودیت)
• نوع کنترل (Piloting): مستقیم
• جهت جریان: غیرقابل معکوس
• نوع هم‌پوشانی (Lap): هم‌پوشانی (Overlap)
• محافظت انفجار (Explosion Protection):
  • منطقه 1 (ATEX)
  • منطقه 2 (ATEX)
  • منطقه 21 (ATEX)
  • منطقه 22 (ATEX)
• سیال کاری: هوای فشرده مطابق ISO 8573-1:2010 [7:4:4]
• تطابق با استاندارد عدم آلودگی (LABS): VDMA24364-B1/B2-L
• دمای محیط کاری: ‎-10 °C تا +60 °C
• نیروی لازم برای تحریک: 12 نیوتن
• وزن محصول: 40 گرم

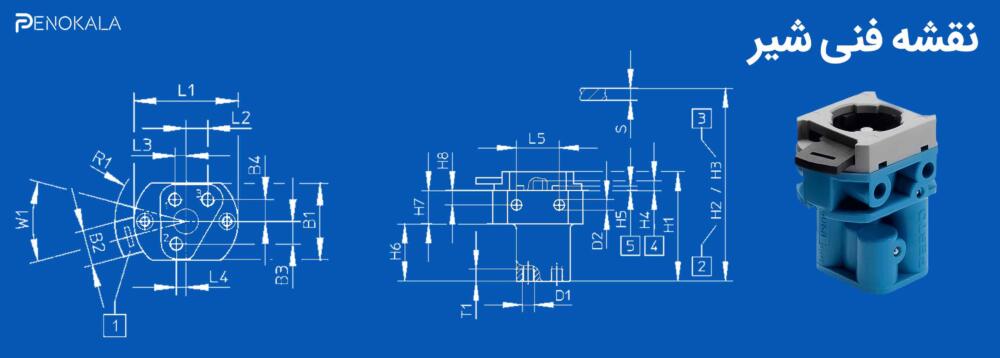

• روش نصب: نصب روی پنل جلو (Front panel mounting) با سوراخ عبوری
• اتصال پنوماتیک (پورت 1): رزوه M5
• جنس آب‌بند: NBR
• جنس بدنه: پلیمر + برنج

بررسی دبی شیر دستی Festo استاندارد DIN

دبی در شیرهای پنوماتیک معیاری از میزان هوای فشرده‌ای است که در واحد زمان از شیر عبور می‌کند و نقش مهمی در عملکرد دقیق سیستم‌های پنوماتیک دارد. شیر دستی SV3-M5 فستو با دبی نامی استاندارد 65 لیتر در دقیقه جریان هوا را به صورت کنترل‌شده منتقل می‌کند، به طوری که فشار و عملکرد دستگاه‌های متصل به سیستم پایدار و قابل پیش‌بینی باشد. این مقدار دبی برای کاربردهای صنعتی کوچک و متوسط ایده‌آل است و با طراحی Poppet valve با آب‌بند نرم، جریان هوا بدون نشتی و با دقت بالا هدایت می‌شود.

استاندارد DIN معیار تولید قطعات پنوماتیک در آلمان است و تضمین می‌کند هر شیر دستی، از جمله SV3-M5، با دقت بالا ساخته شده و عملکرد مطمئن و ایمن داشته باشد. رعایت این استاندارد علاوه بر هماهنگی با سایر تجهیزات، باعث افزایش طول عمر سیستم و کاهش نشتی می‌شود. ویژگی برجسته این مدل، ثبات جریان دبی و عملکرد قابل اعتماد در محیط‌های صنعتی حساس است که آن را به انتخابی ایده‌آل برای سیستم‌های پنوماتیک حرفه‌ای تبدیل می‌کند.

محافظت انفجار ATEX در محیط‌های صنعتی

شیر دستی SV3-M5 فستو دارای محافظت انفجار ATEX است، که یک استاندارد اروپایی برای تجهیزات صنعتی در محیط‌های دارای گازها یا گرد و غبار قابل انفجار است. این استاندارد تعیین می‌کند که دستگاه‌ها در تماس با محیط‌های انفجاری ایمن عمل کرده و خطر آتش‌سوزی یا انفجار را کاهش دهند. این شیر با محافظت ATEX برای مناطق 1، 2، 21 و 22 طراحی شده است، یعنی هم محیط‌های با گاز قابل انفجار و هم محیط‌های با گرد و غبار انفجاری را پوشش می‌دهد.

اهمیت استفاده از شیر پنوماتیک SV3-M5 با این ویژگی در این است که اپراتور و سیستم صنعتی در برابر خطرات انفجار محافظت می‌شوند و عملکرد تجهیزات در شرایط حساس تضمین می‌شود. این شیر در صنایع نفت و گاز، پتروشیمی، داروسازی، مواد غذایی و کارخانجات با گرد و غبار قابل اشتعال کاربرد دارد.

قطعات شیر پنوماتیک شامل بدنه از پلیمر و برنج، فنر بازگشت و آب‌بند نرم NBR است که دوام، عملکرد دقیق و ایمنی بالای شیر را تضمین می‌کند. استفاده از این شیر در محیط‌های انفجاری، ترکیبی از کیفیت ساخت آلمان، استاندارد DIN و حفاظت ATEX را ارائه می‌دهد و عملکرد مطمئن سیستم‌های پنوماتیک صنعتی را تضمین می‌کند.

قابلیت اتصال انواع دکمه‌ها روی شیر دستی SV3-M5

• دکمه قارچی (Mushroom push button): فعال‌سازی سریع و اضطراری
• دکمه گرد ساده (Round push button): کنترل پایه و روزمره جریان
• اهرم کشویی (Lever actuator): کنترل دقیق و مداوم جریان
• کلید فشاری با قفل (Locking push button): حفظ حالت فعال برای عملیات طولانی

این تنوع دکمه‌ها باعث می‌شود شیر دستی SV3-M5 در صنایع مختلف، از تولید تا داروسازی، انعطاف بالا و تطبیق با نیاز اپراتور و سیستم پنوماتیک داشته باشد.

نصب آسان شیر دستی Festo روی پنل جلو

شیر دستی SV3-M5 فستو با طراحی نصب روی پنل جلو، دسترسی سریع و راحت اپراتور به کنترل جریان هوا را ممکن می‌سازد. این ویژگی باعث می‌شود نیازی به باز کردن دستگاه یا دسترسی به بخش‌های داخلی سیستم پنوماتیک نباشد و عملیات کنترل با سرعت و ایمنی بالاتر انجام شود. نصب پنلی همچنین امکان اتصال آسان به سایر تجهیزات و هماهنگی با سیستم‌های صنعتی مختلف را فراهم می‌کند. با این طراحی، شیر دستی SV3-M5 برای محیط‌های صنعتی با استفاده مکرر، کاربری راحت، ایمن و قابل اعتماد ارائه می‌دهد و نگهداری سیستم را ساده‌تر می‌کند.

راهنمای خرید و جمع بندی

برای خرید شیر دستی SV3-M5 فستو، بهتر است ابتدا نیاز سیستم پنوماتیک خود را بررسی کنید و با توجه به دبی، نوع نصب، قابلیت اتصال دکمه‌ها و محافظت ATEX، مدل مناسب را انتخاب کنید. این شیر با کیفیت ساخت آلمان و قطعات مقاوم، عملکرد دقیق و طول عمر بالایی ارائه می‌دهد. فروشگاه پنوکالا امکان مشاوره رایگان در انتخاب شیر دستی و سایر تجهیزات پنوماتیک را فراهم کرده است تا کاربران بهترین گزینه را مطابق نیاز خود پیدا کنند. انتخاب درست شیر دستی باعث ایمنی، عملکرد پایدار و صرفه‌جویی در هزینه‌ها می‌شود و SV3-M5 یکی از گزینه‌های مطمئن برای محیط‌های صنعتی حساس است.
