شیر پروانه ای مدل 67 برند ECON
Butterfly Valves | Series 67 ECON

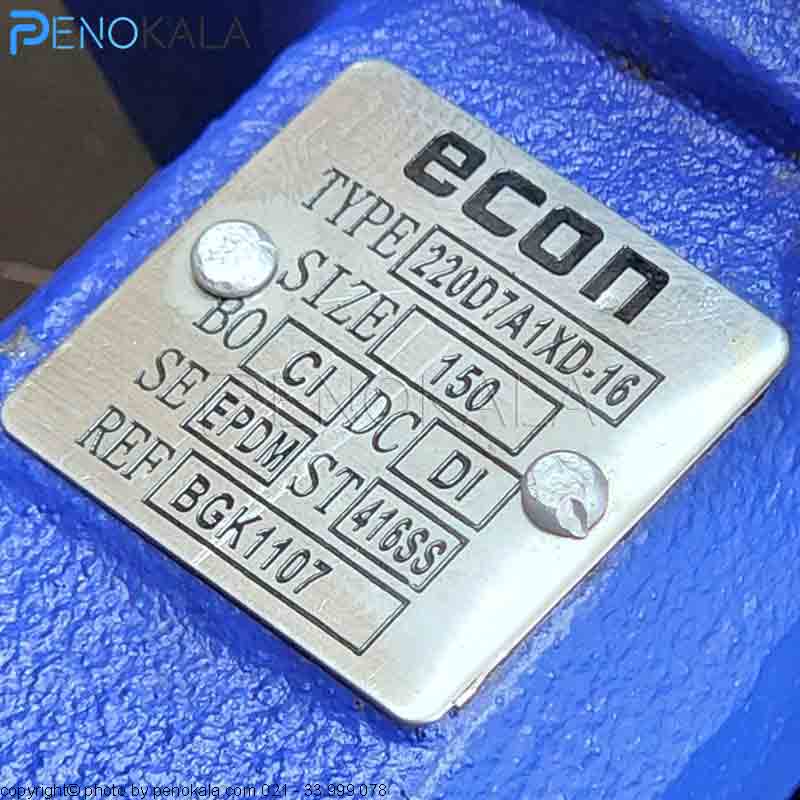

- سایز: DN150
- کلاس فشار: PN16
- جنس بدنه : چدن
- جنس دیسک: چدن داکتیل
- جنس سیت: EPDM
- جریان: سیالات صنعتی
- گشتاور : طبق جدول
مشخصات فنی
بررسی کامل و تخصصی

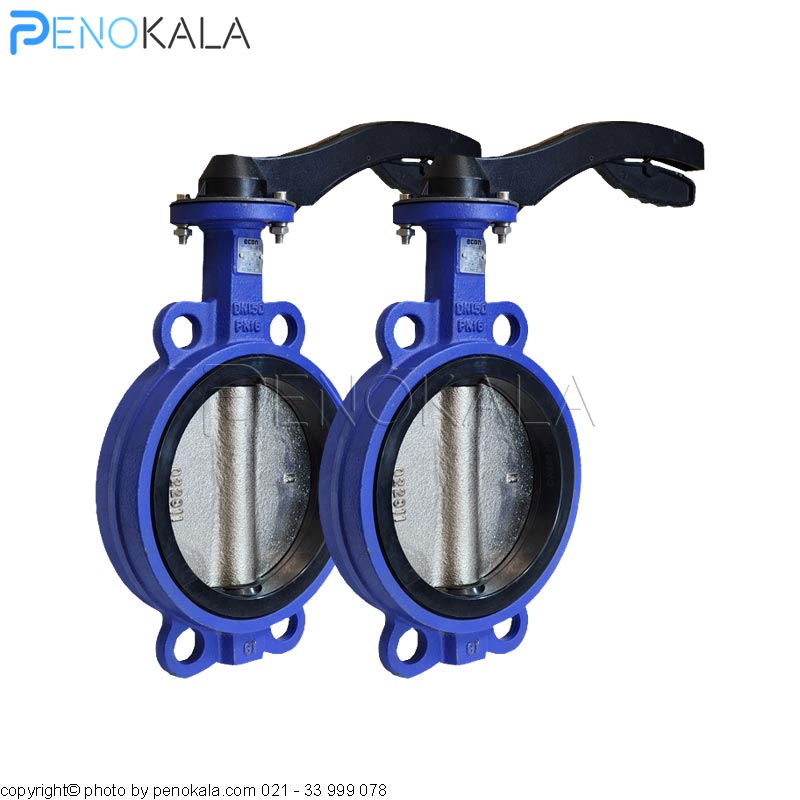

شیر پروانه‌ای ECON سری 67 سایز DN150 یکی از شیرهای صنعتی مورد استفاده برای قطع و وصل جریان در خطوط لوله است. این شیر با طراحی Concentric و ساختار Wafer، بین فلنج‌های خط نصب می‌شود و برای کاربردهایی که فضای نصب محدود است، گزینه‌ای کاربردی محسوب می‌شود.در این مدل، دیسک شیر با چرخش حول محور ساقه، مسیر عبور سیال را باز یا بسته می‌کند. سیت EPDM وظیفه ایجاد آب‌بندی بین دیسک و بدنه را بر عهده دارد و برای کاربردهای مرتبط با آب و بسیاری از سیالات صنعتی انتخاب مناسبی است. سری 67 ECON در سیستم‌های HVAC، تأسیسات ساختمان، گلخانه‌ها، صنایع غذایی، آب و فاضلاب و برخی کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
این سری در سایزهای مختلف از DN25 تا DN600 تولید می‌شود و برای کلاس‌های فشاری PN10 و PN16 قابل استفاده است. طراحی شیر مطابق استانداردهای EN 593، API 609 و ASME B16.34 انجام شده است.
گشتاور اولیه موردنیاز برای باز کردن و بستن شیر |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
برای شیر DN150 دارای سیت EPDM یا NBR، گشتاور اولیه موردنیاز برای باز کردن و بستن شیر با افزایش اختلاف فشار تغییر می‌کند. همان‌طور که در جدول بالا مشاهده می‌شود، این مقدار در ΔP برابر 10 bar حدود 57 Nm و در ΔP برابر 16 bar حدود 67 Nm است. بنابراین انتخاب عملگر دستی، پنوماتیکی یا الکتریکی باید با توجه به گشتاور موردنیاز و شرایط واقعی خط انجام شود.
