شیر سیگنال 5/2 1/2 سری 4A400 برند سانگو تک و دوبل

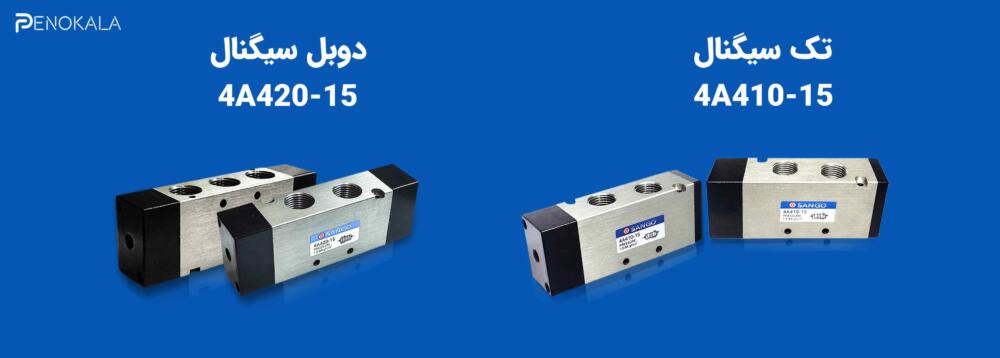

شیر سیگنال 5/2 سانگو یک ابزار کلیدی در سیستم‌های پنوماتیک است که با پورت 1/2 اینچ و فشار کاری 1.5 تا 8 بار، کنترل دقیق جریان هوا را تضمین می‌کند. بدنه آلومینیومی آندونایز شده این شیر مقاومت بالایی در برابر خوردگی دارد و دوام طولانی‌مدت را فراهم می‌کند. این شیر در دو مدل تک سیگنال (4A410-15) و دوبل سیگنال (4A420-15) عرضه شده و برای کنترل دقیق سیلندرها و جک‌های پنوماتیک مناسب است. نصب آسان، عملکرد پایدار و ساختار مقاوم، این شیر را به گزینه‌ای ایده‌آل برای صنایع حساس و سیستم‌های ایمنی تبدیل کرده است.

مشخصات فنی و مزایا شیر سیگنال 5/2 1/2 سانگو سری 4A

شیر سیگنال 5/2 سری 4A سانگو یکی از کلیدی ترین قطعات پنوماتیک در سیستم‌های پنوماتیک صنعتیه که برای کنترل دقیق جک‌ پنوماتیک (سیلندر پنوماتیک) و عملگرها در محیط‌های حساس مثل پتروشیمی، خودروسازی و بسته‌بندی طراحی شده. این شیر با بدنه مقاوم و نصب راحت، عملکرد مطمئنی رو در شرایط سخت ارائه می‌ده.

مشخصات فنی

• نوع شیر: 5/2 (پنج پورت، دو وضعیت عملکرد)
• مدل‌ها:
  • تک سیگنال: 4A410-15

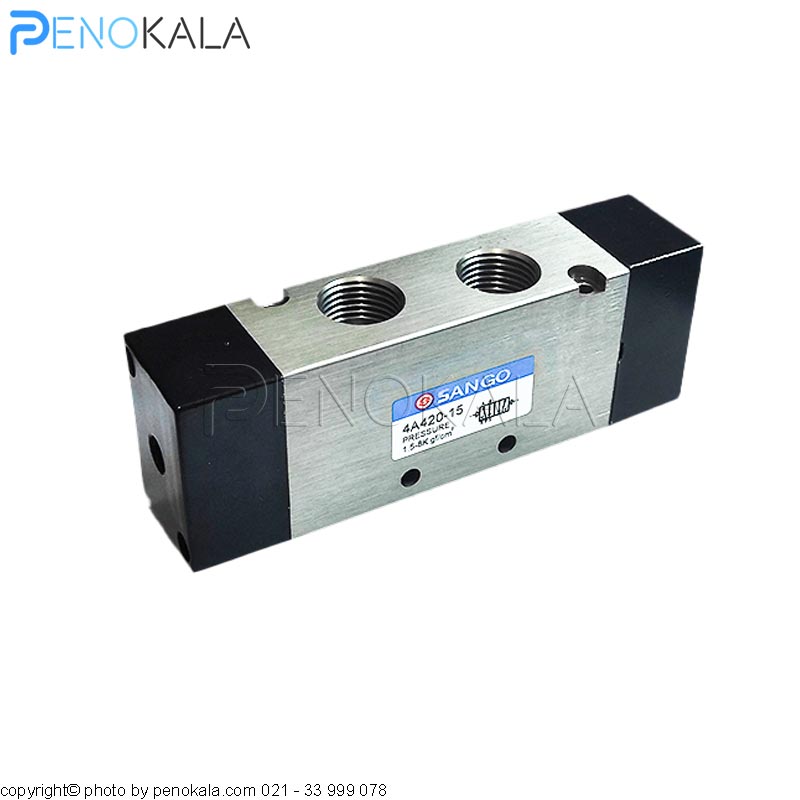

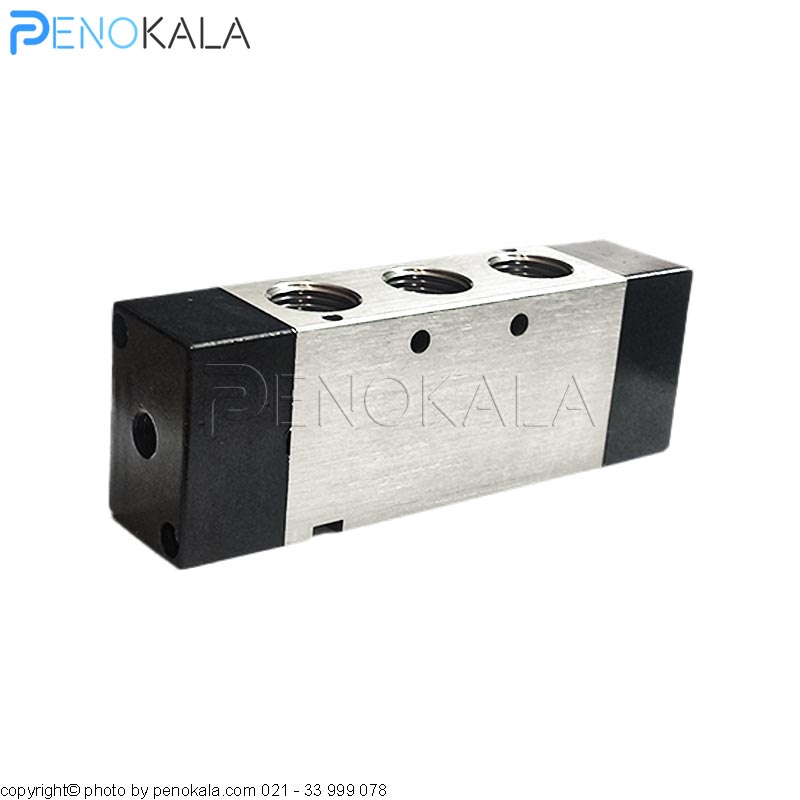

  • دوبل سیگنال: 4A420-15
• سایز پورت ورودی و خروجی: 1/2 اینچ (استاندارد)
• فرمان: تحریک بادی (پیلوتی) با سیستم تک یا دوبل سیگنال
• جنس بدنه: آلومینیوم آندونایز شده با پوشش ضد خوردگی برای دوام بالا
• فشار کاری: 1.5 تا 8 بار (kgf/cm²)
• کاربرد: کنترل جک‌های پنوماتیک، عملگرها و تجهیزات اتوماسیون صنعتی
• ویژگی کلیدی: عملکرد ایمن بدون نیاز به برق، مناسب برای محیط‌های حساس

مزایا

• سرعت بالا: شیرهای پیلوتی با واکنش سریع، عملکرد سیستم‌های پنوماتیک رو بهبود می‌دن.
• ایمنی در محیط‌های پرخطر: بدون نیاز به برق، خطر جرقه در صنایعی مثل پتروشیمی حذف می‌شه.
• نصب ساده: طراحی سبک و فشرده باعث می‌شه نصب سریع و بدون دردسر باشه.
• انعطاف‌پذیری: مدل‌های تک و دوبل سیگنال برای سیستم‌های ساده تا پیچیده مناسبن.
• دوام طولانی: بدنه آلومینیومی با روکش ضد زنگ در برابر شرایط سخت مقاومه.

جدول

نقشه شیر سیگنال 5/2 سری 4A سانگو

شیر سیگنال 5/2 سانگو با طراحی 5 پورت و 2 وضعیت (دو حالته)، برای کنترل دقیق جریان هوا در سیستم‌های پنوماتیک استفاده می‌شه. این شیر در دو مدل تک سیگنال (4A410-15) و دوبل سیگنال (4A420-15) عرضه می‌شه که هر کدوم نقشه و عملکرد متفاوتی دارن. در ادامه، نقشه‌ها و فرمان هر مدل رو توضیح می‌دم:

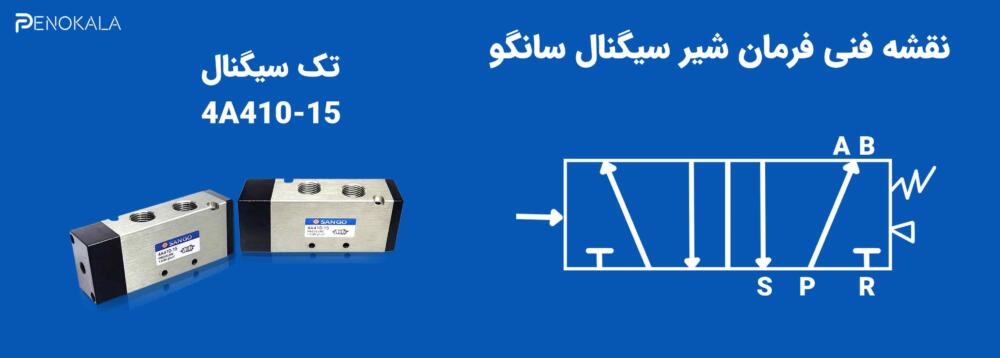

1. شیر تک سیگنال (4A410-15)

• نقشه فنی:
  • پورت‌ها:
    • P: ورودی هوا از منبع (فشار)
    • A: خروجی به سیلندر (حرکت رو به جلو)
    • B: خروجی به سیلندر (حرکت رو به عقب)
    • R: خروجی تخلیه (بازگشت هوا)
    • S: پورت سیگنال (ورودی فرمان بادی)
  • وضعیت عادی (بدون سیگنال):
    • مسیر P به B بازه و A به R متصله. این یعنی سیلندر در حالت عقب‌ماندگی (Retract) قرار داره.
  • وضعیت فعال (با سیگنال):
    • با اعمال فشار بادی به پورت S، مسیر P به A باز می‌شه و B به R متصله. این باعث حرکت رو به جلوی سیلندر (Extend) می‌شه.
  • فرمان: این مدل با یک سیگنال بادی (تک پیلوت) کار می‌کنه و برای سیستم‌های ساده که فقط به یک فرمان نیاز دارن، مناسبه.

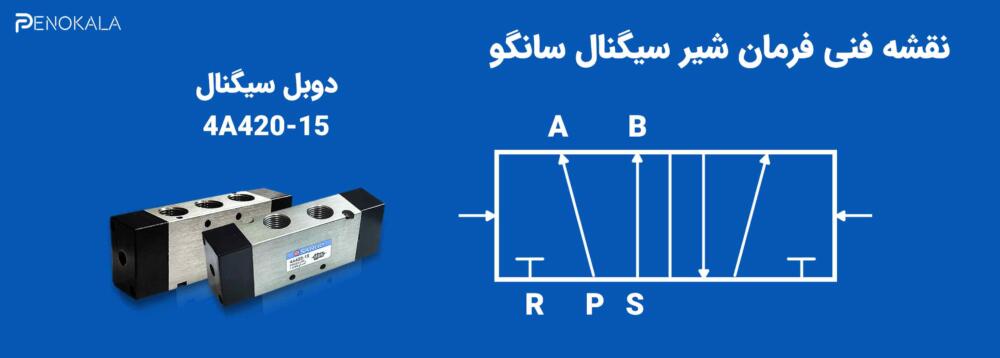

2. شیر دوبل سیگنال (4A420-15)

• نقشه فنی:
  • پورت‌ها:
    • P: ورودی هوا از منبع (فشار)
    • A: خروجی به سیلندر (حرکت رو به جلو)
    • B: خروجی به سیلندر (حرکت رو به عقب)
    • R: خروجی تخلیه (بازگشت هوا)
    • M: پورت سیگنال اول (فرمان رو به جلو)
    • T: پورت سیگنال دوم (فرمان رو به عقب)
  • وضعیت عادی (بدون سیگنال):
    • مسیر P به A بازه و B به R متصله. این یعنی سیلندر در حالت جلوآمدی (Extend) قرار داره.
  • وضعیت فعال (با سیگنال اول):
    • با اعمال فشار بادی به پورت M، مسیر P به A حفظ می‌شه و B به R متصله (حالت جلوآمدی ادامه داره).
  • وضعیت معکوس (با سیگنال دوم):
    • با اعمال فشار به پورت T، مسیر P به B باز می‌شه و A به R متصله، که باعث عقب‌ماندگی سیلندر (Retract) می‌شه.
  • فرمان: این مدل با دو سیگنال بادی (دوبل پیلوت) کار می‌کنه و برای سیستم‌هایی که نیاز به کنترل دوطرفه و دقیق‌تر دارن، طراحی شده.

 راهنمای جامع خرید شیر سیگنال سانگو

شیر سیگنال سانگو یکی از بهترین گزینه‌ها برای سیستم‌های پنوماتیک در صنایع مختلف مثل خودروسازی، پتروشیمی و بسته‌بندی استشیر سیگنال 5/2 سانگو با مدل‌های تک سیگنال (4A410-15) و دوبل سیگنال (4A420-15) عرضه می‌شود. این شیر با پورت 1/2 اینچ و فشار 1.5 تا 8 بار، دقت و ایمنی بالایی دارد.بدنه آلومینیومی آندونایز شده آن، مقاومت بالایی در برابر خوردگی دارد.

برای خرید، ابتدا نیاز خود را مشخص کنید. اگر سیستم ساده‌ای دارید، مدل تک سیگنال مناسب است؛ اما برای کنترل‌های پیچیده، دوبل سیگنال بهترین گذینه برای انتخاب است. این شیر با فشار کاری مناسب و سازگاری عالی با تجهیزات موجود، به‌راحتی نصب می‌شود و به دلیل عدم نیاز به برق، گزینه‌ای ایمن و ایده‌آل برای مناطق با استانداردهای ضد انفجار است.

برای خرید مطمئن، مرکز خرید لاله زار در تهران، به‌ویژه فروشگاه اینترنتی پنوکالا، گزینه‌ای عالی است. پنوکالا با ارائه محصولات اصلی سانگو، قیمت‌های به‌روز و مشاوره تخصصی، تجربه خرید را ساده می‌کند. این فروشگاه امکان خرید آنلاین با ارسال سریع و گارانتی اصالت کالا را فراهم کرده و با آدرس لاله زار جنوبی، دسترسی حضوری را نیز ممکن می‌سازد. قبل از خرید، مشخصات فنی را با نیاز سیستم تطبیق دهید و از پشتیبانی فنی پنوکالا برای انتخاب مدل مناسب بهره ببرید. با این راهنما، خریدی هوشمندانه و کاربردی خواهید داشت.
