پنوماتیک چیست؟ راهنمای جامع سیستم‌های پنوماتیک

این موضوع را تا به امروز بررسی کردین که چه نیرویی، چگونه یک چرخ در کارخانه را می‌چرخاند؟ درب یک کالا یا دستگاهی در خطوط تولید به چه طریقی باز و بسته می‌شود؟ پنوماتیک دقیقا همان نیرو یا فناوری است که فوق‌العاده قدرتمند با استفاده از هوا، تبدیل به ابزاری می‌شود که می‌تواند برای حرکت، کنترل و سرعت به طور دقیق مورد استفاده قرار گیرد.پنوماتیک فقط یک فناوری نیست بلکه زبانی مشترک بین مهندسی، بهره‌وری و ایمنی است. از کارخانه‌های بزرگ صنعتی و خودروسازی تا تجهیزات پزشکی و دندان‌پزشکی، خطوط تولید مواد غذایی و بسته بندی و سیستم‌های اتوماسیون صنعتی، همگی از قابلیت فناوری پنوماتیک ‌می‌توانند بهره‌برداری کنند.سوال دیگری که مطرح است این است که با وجود فناوری‌های پیشرفته مانند الکترونیک و هیدرولیک چرا همچنان پنوماتیک و قطعات پنوماتیک در صنعت پرکاربرد و محبوب است؟ جواب آن کاملا ساده است پنوماتیک به دلیل داشتن شرایط ایمن، هزینه کمتر، نگهداری آسان و سرعت بالا، در بسیاری از مصارف به‌صرفه و کاربردی می‌باشد.اگر می‌خواهید بدانید پنوماتیک دقیقا چطور کار می‌ کند؟ چه اجزای دارد و چگونه طراحی شده است و چرا فعالان صنعت از آن استفاده می‌کنند و یادگیری آن را مزیت می‌دانند؟ در ادامه مقاله علاوه بر سوالات ذکر شده به موارد بیشتر و آموزش پنوماتیک خواهیم پرداخت.

سیستم پنوماتیک چگونه کار می‌کند؟

یکی از پرکاربردترین فناوری‌ها در صنایع مختلف است که توسط هوای فشرده، برای ایجاد حرکت مکانیکی، نیرو مد نظر را تامین می‌کند. سیستم پنوماتیک یک ساختاری ساده و کاملا دقیق دارد و همین موضوع باعث شده در بیشتر صنایع کورد اسنفاده قرار گیرد. در سیستم پنوماتیکی، سیال کاری قابل استفاده هوا می‌باشد.که بصورت تراکم‌پذیر و کاملا فشرده است، با استفاده از این هوای فشرده و انرژی تولید شده توسط آن، سیلندرها، شیرها و عملگرهای موجود در سیستم را می‌توان به حرکت درآورد. برای درک کامل سیستم پنوماتیک باید شناخت دقیق از این سیال، فشار هوا و دیگر پارامترهای آن لازم است.

فرآیند تولید و انتقال هوای فشرده

فرآیند سیستم پنوماتیک به این صورت که با تولید هوای فشرده کار می‌کند، تولید هوا به این طریق است که با مکیده شدن هوای محیط توسط کمپرسور، هوا به داخل کمپرسور رفته و تحت فشار قرارگرفته و تبدیل به هوای فشرده می‌شود. کمپرسور‌‌ها با توجه به نوع کاربردشان می‌توانند اسکرو، سانتریفیوژی و پیستونی باشند. هرکدام توان مجزا و ویژگی خاصی برای تولید فشار دارند.

بعد از آن که هوا، مرحله فشرده سازی را پشت سر گذاشت وارد مخزن ذخیره می‌شود، این مخزن حجم مشخصی از هوای فشرده را در خود ذخیره کرده و فشار هوا را در یک مقدار معین به طور ثابت، تنظیم می‌کند و باعث کاهش نوسانات آن می‌شود. مخزن راندمان را افزایش داده و استهلاک سیستم را کاهش می‌دهد.سپس هوا توسط واحد‌های فیلتر، رطوبت گیر و روغن زن (FRL-فیلتر رگلاتور) ذرات گرد و غبار، رطوبت و دیگر ناخالصی‌ها را حذف کرده تا آسیبی به تجهیزات پنوماتیکی وارد نشود. باید توجه داشت که هوای تمیز و خشک عمر مفید شیر‌ها وسیلندر‌ها ها را افزایش داده و باعث عملکرد هرچه بهترآن‌ها می‌شود.در نهایت هوای فشرده از طریق لوله‌ها و شیلنگ‌ها وارد اجزای مصرف‌کننده مانند شیر‌های کنترل‌، رگلاتور‌ها و عملگرهای پنوماتیکی می‌شود.مسیر انتقال هوا اگر مناسب و بهینه طراحی شود راندمان را بالا برده و باعث کاهش افت فشار می‌شود.

نقش فشار هوا در سیستم پنوماتیک

فشار هوا عاملی مهم در نحوه عملکرد سیستم پنوماتیک است به طوری که نیرو تولیدی،  برای به حرکت درآوردن سیلندرها وعملگرها، مستقیما به میزان فشار هوا وابسته است، هرچه این فشار هوا بالاتر باشد نیروی بیشتری تولید می‌شود، توجه به این نکته ضروری است که میزان افزایش فشار باید در بازه استاندارد و محدوده ایمن قرار گیرد.در سیستم پنوماتیک، قطعه‌ای که کنترل و تنظیم فشار هوا را انجام می‌دهد، رگلاتور فشار،نامیده می‌شود، تنظیم دقیق فشار عملکرد سیستم را بهینه کرده و باعث کاهش مصرف انرژی می‌شود. در صورت این که فشار، بیش از حد تنظیم شود، منجر به نشتی هوا و موجب افزایش استهلاک قطعات پنوماتیک می‌شود و همچنین خطرات احتمالی را از نظر ایمنی در پی خواهد داشت.از طرفی فشار نامناسب و ناکافی قدرت را کاسته و سبب عملکرد ضعیف در حرکت سیلندرها شده و در فرآیند تولید اختلال ایجاد می‌شود. فشار مناسب، براساس کاربرد، وزن بار و سرعت مورد نیاز می‌تواند عملکرد بهینه‌ای در سیستم پنوماتیک ایجاد کند بنابراین این موضوع اهمیت بالای برای ما خواهد داشت.در نهایت، عملکرد دقیق و اصولی سیستم پنوماتیک، به تولید هوای فشرده و نحوه صحیح انتقال آن و کنترل دقیق فشار هوا بستگی دارد، شناخت این عوامل به مهندسان و اپراتورها کمک کرده تا بتوانند بهترین سیستم با راندمان بالا و هزینه کمتر را طراحی کنند.

انواع سیستم‌های پنوماتیک

سیستم پنوماتیک به طور معمول شامل دسته بندی‌های مختلفی است. رایج‌ترین آن‌ها از نطر نوع مدار و نوع کنترل است.

• دسته بندی براساس نوع مدار:

• • مدار باز: در این نوع سیستم‌ها، هوای فشرده وارد شده و پس از انجام کار، مستقیما به محیط تخلیه می‌شود. ساختار این مدل ساده و به همین دلیل هزینه آن پایین است و طراحی و نگهداری آن کاملا آسان و از رایج‌ترین نوع در سیستم‌های پنوماتیکی است، اما به علت عدم بازیافت هوا مصرف انرژی بالایی دارند و سادگی باعث محبوبیت این نوع شده است.

• • مدار بسته :  دراین مدل هوای خروجی کاملا جمع‌آوری می‌شود و بعد از اینکه تصفیه شد مجدد به چرخه باز می‌گردد، این نوع از سیستم‌های پنوماتیکی مصرف انرژی کمتری دارند به دلیل بازیافت هوا و از نظر محیط زیستی کاملا مناسب و دوستدار آن است.این مدل ساختاری پیچیده  و همچنین هزینه اولیه بالاتر نسبت به مدل مدار باز دارد. کاربردش بیشتر در صنایع پیچیده و خاص می‌باشد.

• دسته‌بندی براساس نوع کنترل:

• • کنترل دستی :  در این نوع مدل سیستم‌های پنوماتیکی، با استفاده از اهرم پدال یا کلید‌های مکانیکی کنترل توسط اپراتور انجام می‌شود، این مدل ساده و بدون نیاز به برق برای عملیات‌های سبک و تکراری مناسب است.

• • کنترل برقی : در این مدل، کنترل توسط مدارات الکتریکی صورت می‌گیرد و فرمان از طریق شیر برقی صادر می‌شود. ویژگی آن دقت و سرعت بالا به همراه قابلیت کنترل از راه دور می‌باشد. کاربرد این مدل در خطوط تولید بیشتر است.

• • کنترل هوشمند :  با استفاده از PLC، HMI و سنسورها این دسته کنترل می‌شود. این مدل به دلیل انعطاف‌پذیری بسیار بالا، برنامه‌ پذیر بودن و مانیتورینگ دقیق مناسب فرآیندهای پیچیده صنعتی می‌باشد.

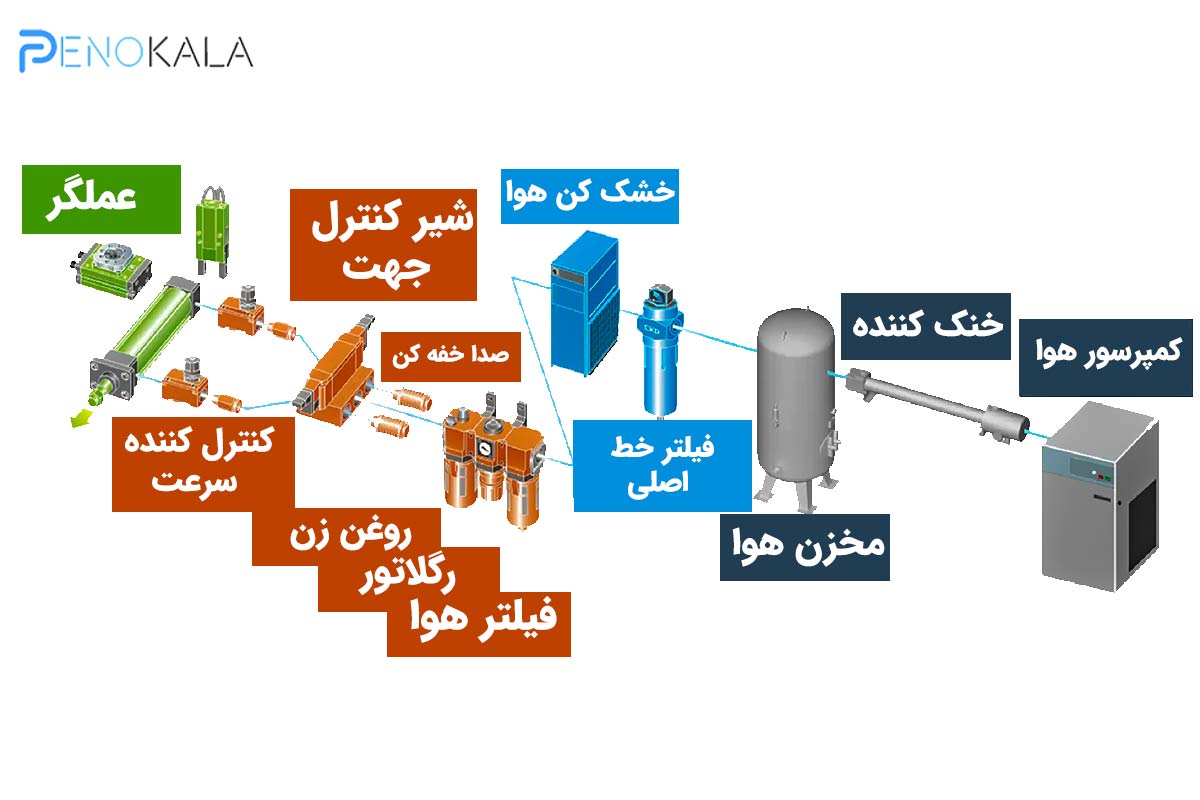

اجزای اصلی سیستم پنوماتیک

سیستم‌های پنوماتیک از اجزای مختلف و کاملا هماهنگ نسبت به هم تشکیل شده است که عملکرد دقیق را تضمین می‌کند. شناخت  دقیق اجزای سیستم پنوماتیک برای انتخاب بهترین نوع آن، نگهداری و عیب‌یابی سیستم ضروری است.پ

• کمپرسور :  کمپرسور منبعی است که برای تولید انرژی در سیستم پنوماتیک که در انواع مختلف پیستونی، اسکرو و سانتریفیوژ موجود هستند.
• مخزن و واحد مراقبت : ذخیره‌سازی و تثبیت فشار توسط این قسمت انجام شده و واحد مراقبت شامل فیلتر، رگلاتور و روغن‌زن است که هوای مناسب را برای استفاده در سیستم مهیا می‌کند.
• شیرها و عملگرها : جریان هوا توسط شیرها کنترل شده و عملگرها انرژی هوا را توسط مکانیزم مخصوص به انرژی مکانیکی تبدیل می کنند.تنوع این بخش امکانی را فراهم می‌کند که بتوان سیستم‌های متنوعی را طراحی نمود.
• اتصالات و شیلنگ‌ها :  انتقال هوای فشرده بین اجزای مختلف توسط این بخش صورت می‌گیرد. کیفیت مناسب اتصالات پنوماتیک، شیلنگ‌های پنوماتیک نقش مهمی در جلوگیری از نشتی و افت فشار دارد. انتخاب اصولی این  موارد هزینه نگهداری را کاهش می‌دهد.

کاربرد پنوماتیک

پنوماتیک در صنایع مختلفی کاربرد دارد و یک روش عملی برای انتقال وکنترل انرژی است، سادگی و ایمنی آن باعث شده محبوبیت خوبی بین فعالان صنعت داشته باشد.ازمهم‌ترین کاربرد آن می‌توان به استفاده در خطوط تولید و خطوط مونتاژ اشاره کرد. در این حوزه از جک‌ پنوماتیک، عملگر یا اکچویتور پنوماتیک برای جابجایی و مرتب سازی، بسته بندی و پرس سبک، استفاده می‌شود.در صنعت خودروسازی هم پنوماتیک نقش مهمی دارد مانند کاربرد در ابزارهای بادی مثل آچار بکس، پیچ‌گوشتی بادی و تجهیزات رنگی این ابزار‌ها دقت و سرعت کار را کاملا بالا می‌برند.صنایع غذایی و دارویی به دلیل نیاز داشتن به محیط تمیز و استریل که باید  بدون آلودگی باشند، استفاده از هوای فشرده و پنوماتیک مرسوم می‌باشد. کاربرد آن بیشتر برای پرکردن و انتقال مواد، برش و بسته‌بندی در این نوع از صنایع است.ترمز‌های بادی در خودرو‌های سنگین و قطارها نمونه بارز کاربرد پنوماتیک در صنایع حمل ونقل هستند، همچنین صنعت ساختمان‌سازی با استفاده از پنوماتیک در چکش بادی، دریل بادی و تجهیزات تخریب و حفاری از این فناوری بهره می‌برد.

مزایای پنوماتیک

• به دلیل غیر قابل اشتعال بودن هوای فشرده در سیستم پنوماتیک خطر آتش‌سوزی یا انفجار وجود ندارد.

• ساختار ساده پنوماتیک موجب کاهش هزینه اولیه و نگهداری می‌باشد.
• سرعت عملکرد بالا در کنترل و حرکات مکانیکی
• وزن کم با دیگر تجهیزات مشابه
• تمیز بودن پنوماتیک نسبت به فناوری‌های مشابه کاربرد در صنایع پاک را فراهم نموده است.
• امکان استفاده در محیط‌های خاص مانند محیط‌های مرطوب و دارای گرد و غبار
• سهولت در نصب و راهندازی
• دسترسی آسان و نامحدود به هوا که  به عنوان منبع انرژی در پنوماتیک مورد استفاده قرار می‌گیرد

معایب پنوماتیک

• به دلیل تراکم‌پذیری هوا دقت پایین‌تر در کنترل موقعیت در مقایسه با سیستم الکتریکی و هیدرولیکی دارد.
• نشت هوا باعث اتلاف انرژی می‌شود
• تون و نیرو تولیدی کمتری نسبت به موارد مشابه مانند سیستم هیدرولیکی دارد.
• کمپرسور و تخلیه هوای فشرده معمولا صدای بالای دارند.
• نیاز به تجهیزات جانبی مانند کمپرسور، مخزن هوا،فیلتر،رگلاتور وخشک‌کن هوا
• انبساط سریع هوا باعث افت دما می‌شود که ممکن است در شرایط خاص مشکل‌ساز شود.
• کاهش راندمان در فشار‌های بالا به جهت افزایش نیرو

سوالات متداول درباره پنوماتیک

۱. آیا سیستم پنوماتیک برای کارهای سنگین مناسب است؟
سیستم‌های پنوماتیک معمولاً برای کارهایی با نیروی متوسط و سرعت بالا طراحی می‌شوند. اگرچه در بسیاری از کاربردهای صنعتی عملکرد بسیار خوبی دارند، اما برای پروژه‌هایی که به نیروی بسیار زیاد و کنترل دقیق تحت بار سنگین نیاز دارند، معمولاً سیستم‌های هیدرولیک انتخاب مناسب‌تری هستند. پنوماتیک بیشتر در جایی استفاده می‌شود که سرعت، ایمنی و سادگی اولویت دارد.

۲. مصرف انرژی در سیستم پنوماتیک چقدر است؟
مصرف انرژی در پنوماتیک به کیفیت طراحی سیستم، نوع کمپرسور و میزان نشتی بستگی دارد. در صورت نگهداری صحیح و استفاده از تجهیزات استاندارد، مصرف انرژی قابل کنترل است، اما نشتی هوا می‌تواند باعث افزایش هزینه‌ها شود.

۳. آیا پنوماتیک نیاز به نگهداری پیچیده دارد؟
خیر، یکی از مزایای پنوماتیک نگهداری ساده آن است. تعویض فیلترها، بررسی شیلنگ‌ها و کنترل فشار، مهم‌ترین اقدامات نگهداری هستند.

۴. تفاوت شیر برقی پنوماتیک با شیر دستی چیست؟
شیر دستی پنوماتیک با دخالت مستقیم اپراتور عمل می‌کند، در حالی که شیر برقی پنوماتیک از طریق سیگنال الکتریکی کنترل می‌شود و برای اتوماسیون مناسب‌تر است.

۵. آیا کیفیت هوا در پنوماتیک اهمیت دارد؟
بله، هوای آلوده یا مرطوب می‌تواند باعث خرابی سریع اجزا و کاهش عمر سیستم شود، به همین دلیل استفاده از واحد مراقبت ضروری است.

سخن پایانی

به طور کلی پنوماتیک را می‌توان از هوشمندترین و پرکاربردترین سیستم‌ها، در صنایع به منظور کنترل و انتقال انرژی شمرد، فناوری که با استفاده از هوای فشرده، تعادلی میان ایمین و سرعت و همچنین سادگی و به‌صرفه بودن ایجاد کرده است.از خطوط صنعتی تا صنایع غذایی ، دارویی و خودروسازی و دیگر صنایع از سیستم پنوماتیک به طور ویژه بهره می‌برند و نقش مهمی در افزایش راندمان و کاهش استهلاک را در این نوع صنایع تضمین می‌کند.شناخت صحیح از فناوری پنوماتیک و اجزا آن به فعالان و متخصصان این حوزه کمک فراوانی خواهد کرد.
